JTAG 调试工具使用手册

1. 下载​

2. 配置 JTAG 接口​

K1/K3 系列板子都内置了 JTAG 调试功能，要使其正常工作，需要 设置硬件 和 配置 USB 驱动。

以 J-Link 为例，具体步骤如下。

2.1 配置硬件​

  • 步骤一：打开 J-Link 的外壳，将其中的跳线帽拔下，使得 J-Link 不对外供电。
  • 步骤二：连接 JTAG 信号，检查引脚是否被使用，K1请参考文档 MUSE Pi 用户使用指南 中 JTAG 调试接口 信息。 K3请参考参考文档 K3 硬件方案 FAQ 中 开发调试 信息。

2.2 配置 USB 驱动​

Windows​

  • 步骤一：从 Zadig 官网 下载 Zadig 工具并运行
  • 步骤二：在 Zadig 工具中，进入 Options 菜单中选中 List All Devices。

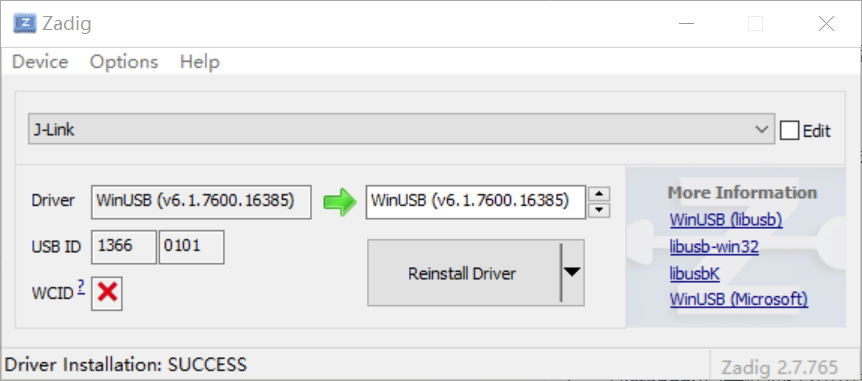

  • 步骤三：检查设备列表，选择 J-Link 设备，更新成 WinUSB 驱动。
  • 步骤四：安装成功后，在设备管理器的通用串行总线设备中能看到 J-Link 设备。

注：如果存在多个驱动（例如 SEGGER 原生驱动），再次插入 J-Link 后可能会自动选择了别的驱动，则需要从计算机的可用驱动程序列表中选择回 WinUSB 驱动以更新驱动程序。

Linux​

  • 步骤一：设置 OpenOCD 所支持 USB 设备的访问权限，将 udev 规则文件 复制到 /etc/udev/rules.d 目录中。
  • 步骤二：执行以下命令刷新 udev 规则：
udevadm control --reload
  • 步骤三：重新插拔 J-Link 使之前的改动生效。

3. 运行 OpenOCD​

  • 步骤一：解压缩下载的 OpenOCD 文件。
  • 步骤二：以K1 X60 CPU 为例，双击运行 bin 目录下的 k1.bat/sh 脚本启动 OpenOCD。
  • 步骤三：如需修改运行参数，可编辑对应的脚本，以 Linux 版本为例：
#!/bin/bash

SCRIPT_DIR="../share/openocd/scripts"

# ADAPTER_DRIVER can set as jlink cmsis-dap ...
ADAPTER_DRIVER=jlink

./openocd -c "bindto 0.0.0.0" -c "gdb port 1024" -c "telnet port 4444" \
          -c "set SPEED 8000" \
          -c "set SECJTAG 0" \
          -c "set TARGET acpu" \
          -c "set CLUSTERS {0 1}" \
          -c "set CLUSTER0_COREIDS {0 1 2 3}" \
          -c "set CLUSTER1_COREIDS {0 1 2 3}" \
          -f $SCRIPT_DIR/interface/$ADAPTER_DRIVER.cfg \
          -f scripts/spacemit-k1.cfg
  • -f 选项后跟的是 J-Link 适配器和 K1 的配置文件。
  • -c 选项是 OpenOCD 的配置项目，如 gdb port 1024 配置了 GDB 的调试端口号，TARGET 变量设置为 rcpu 或其他，可以改变调试目标为 RCPU 或 X60，CLUSTER* 变量可以设置调试特定的X60 CPU。

4. 使用 GDB 调试​

使用 riscv64-unknown-linux-gnu-gdb，输入以下命令建立 GDB 与 OpenOCD 的连接：

target remote <ip>:<port>

4.1 使用 GDB 命令调试​

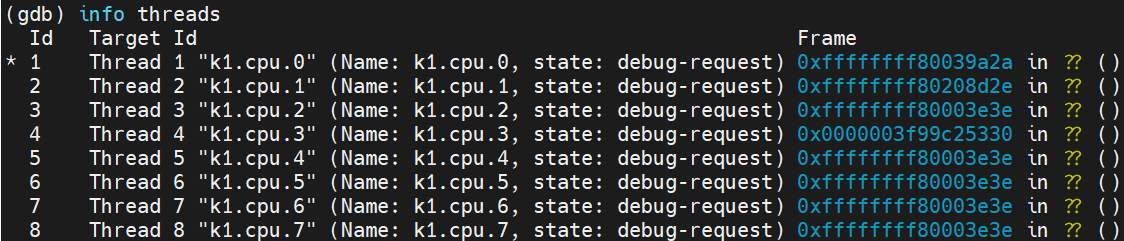

  • 输入 info threads 查看 8 个线程是否已进入调试模式，每个线程代表一个 CPU 核。随后正常使用标准 GDB 命令调试即可。

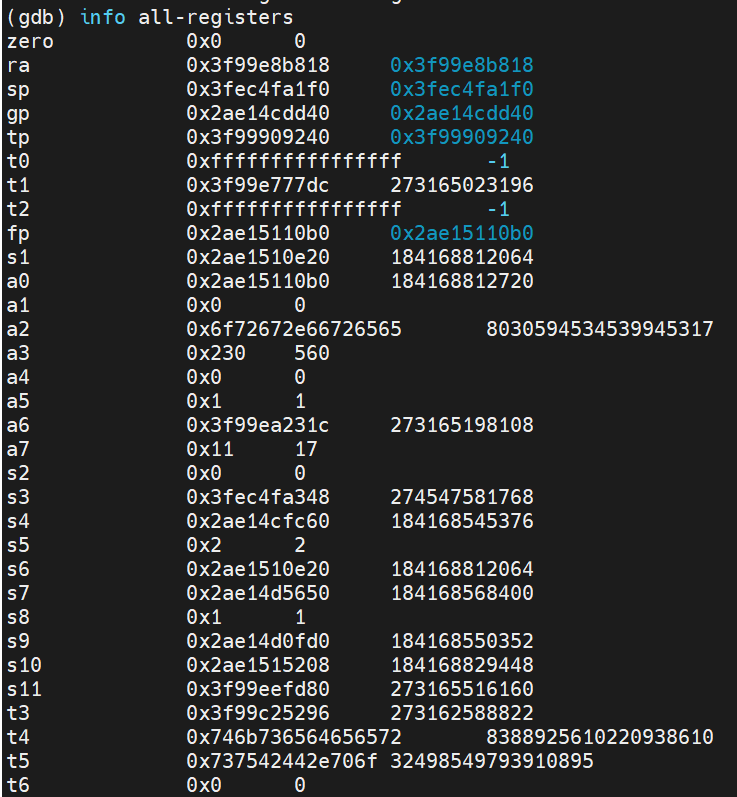

  • 例如，查看 CPU 核 k1.cpu.3 的 RISC-V 寄存器信息，可输入 thread 4 切换到 CPU 核 k1.cpu.3，然后输入 info all-registers。
    thread 4
    info all-registers

4.2 使用 OpenOCD 命令调试​

  • 在 GDB 中通过 monitor 命令调用 OpenOCD 命令，输入以下命令查看 8 个 CPU 核是否已进入 halted 状态：

    monitor targets

  • 随后正常使用 OpenOCD 命令调试即可。。

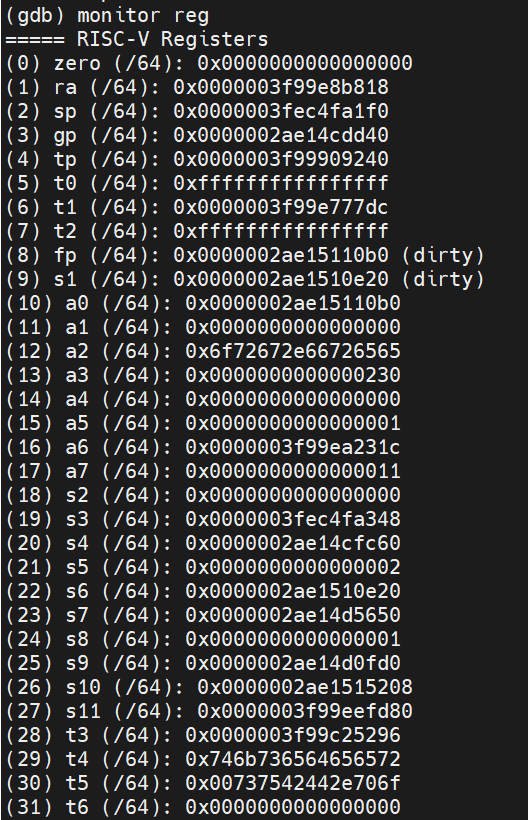

  • 例如，查看 CPU 核 k1.cpu.3 的 RISC-V 寄存器信息，可输入 monitor targets 3 切换到 CPU 核 k1.cpu.3，然后输入 monitor reg 。

monitor targets 3
monitor reg
