外设与驱动 · wifi

1. 模块概述​

  • 主要功能：wifi 模块位于 components/peripherals/wifi，提供基于 NetworkManager 的 WiFi 管理封装。模块通过统一的 wifi.h C API 调用 nmcli，覆盖 STA 扫描、连接、断开、信息查询、已保存网络管理、AP 热点启停、MAC 查询/设置，以及 SoftAP 配网相关能力。
  • 规格或特性：对外以 wifi.h + libwifi.so 形式提供 C 接口；运行时强依赖 NetworkManager 和 nmcli；构建时依赖 pthread 与 OpenSSL；STA 扫描结果最多由调用者数组容量决定，测试程序默认展示前 32 个；已保存网络列表 API 最多返回 WIFI_STA_MAX_NUM=20 条；SSID 最大长度为 32 字节，PSK 最大长度为 64 字节；SoftAP 配网页面默认监听 8000 端口，HTTP Basic 认证用户名/密码固定为 admin/admin；AP 配置查询优先从 nmcli 刷新，失败时返回组件内部缓存。

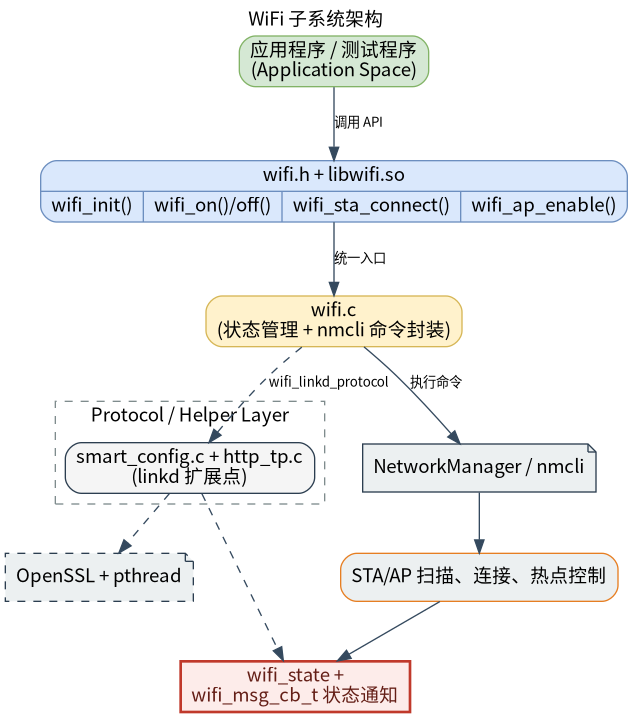

  • 软件框图：见下图。

模块流程图

  • 相关目录结构：
路径职责
components/peripherals/wifi/include/wifi.h对外公开状态码、模式、STA/AP 结构体、消息回调和 WiFi API
components/peripherals/wifi/src/wifi.c基于 nmcli 的 WiFi 初始化、STA、AP、MAC、Linkd 和状态管理实现
components/peripherals/wifi/src/link_protocol/smart_config.cSoftAP 配网 HTTP 服务、SSID/PSK 表单解析和结果回调
components/peripherals/wifi/src/link_protocol/http_tp.cHTTP 响应头、配置页面和保存结果页面模板
components/peripherals/wifi/test/test_wifi_demo.c命令行演示程序，覆盖扫描、连接、AP、MAC、状态和 Linkd 流程
components/peripherals/wifi/CMakeLists.txt模块构建、OpenSSL/Threads 链接和测试目标定义
components/peripherals/wifi/package.xml组件版本和 NetworkManager 依赖说明

2. 环境准备​

前置条件​

  • 运行环境：推荐板端环境 k1-deb1 配套系统镜像，系统安装并运行 NetworkManager；nmcli 命令可用；构建环境需要 gcc、make、cmake。

  • 硬件与连接：目标板需要可被 NetworkManager 管理的 WiFi 网卡。STA 模式需要可连接的路由器或热点；AP 模式需要无线网卡和驱动支持 hotspot/AP 模式；设置克隆 MAC 需要当前连接存在且硬件/驱动允许修改 MAC。

  • 工具与权限：许多 nmcli 操作需要管理员权限或 polkit 授权，建议在开发板上使用具备网络管理权限的账户，必要时使用 sudo 运行测试程序。排查时可直接执行 nmcli device status、nmcli radio wifi、nmcli device wifi list、nmcli connection show。

构建编译​

  • 获取代码：详见 2.3-配置编译 章节，使用 repo 工具克隆完整 SDK。

  • 本模块编译：

    • 方式 1：独立编译
      cd components/peripherals/wifi
      mkdir build && cd build
      cmake .. -DBUILD_TESTS=ON
      make -j$(nproc)
    • 方式 2：SDK 集成编译 (推荐)
      source build/envsetup.sh
      cd components/peripherals/wifi
      mm     # 仅编译本模块

  • 产物名称：libwifi.so 输出至 build/；启用 BUILD_TESTS 时同时生成 test_wifi_demo。SDK 编译产物安装至系统 output/staging/{lib,bin} 路径。

  • 说明：SoftAP 配网使用 OpenSSL 做 Base64 编码，构建环境必须能找到 OpenSSL；运行时依赖 nmcli 和 NetworkManager。

3. 示例使用（从 0 跑通）​

本节为读者按步骤复现的主线：

3.1 【扫描并连接 WiFi】​

前置：见 §2。已确认 NetworkManager 正在运行，WiFi 网卡可见，目标 AP 在附近且密码正确。

步骤 1：构建演示程序。

cd components/peripherals/wifi
mkdir -p build
cd build
cmake .. -DBUILD_TESTS=ON
make -j$(nproc)

预期现象：build/ 目录下生成 libwifi.so 和 test_wifi_demo。

步骤 2：扫描附近 WiFi。

cd components/peripherals/wifi
./build/test_wifi_demo scan

预期现象：程序打印 Found <N> networks (showing up to 32):，并逐行输出 SSID、RSSI、FREQ、SEC 和 BSSID。如果希望同时观察组件回调，可执行 ./build/test_wifi_demo cb scan，回调会打印 [cb] dev_status=... 等事件。

步骤 3：连接指定 WiFi。

./build/test_wifi_demo connect <ssid> <password>

预期现象：连接成功时打印 wifi_sta_connect: 0；失败时返回负状态码，例如 -1 表示底层 nmcli 命令失败，-2 表示组件尚未就绪。

步骤 4：查询当前连接信息。

./build/test_wifi_demo info

预期现象：成功时打印当前 SSID、BSSID、本机 MAC、频点、信号、加密类型、IP 和网关。

3.2 【开启 AP 并使用 SoftAP 配网】​

前置：无线网卡和驱动支持 AP/hotspot 模式，当前账户有权限执行 nmcli device wifi hotspot。

步骤 1：启动一个普通 AP 热点。

cd components/peripherals/wifi
./build/test_wifi_demo ap TEST_AP 12345678 192.168.1.1 192.168.1.1

预期现象：程序先执行 wifi_on(WIFI_MODE_AP)，随后调用 wifi_ap_enable()；成功时打印 wifi_ap_enable: 0。

步骤 2：查询 AP 缓存配置。

./build/test_wifi_demo ap_get

预期现象：成功时打印 AP SSID、AP PSK、AP SEC、AP CH 和 AP STA NUM。这些信息来自 nmcli 刷新结果或组件内部缓存。

步骤 3：运行 SoftAP 配网流程。

./build/test_wifi_demo linkd

预期现象：程序会创建默认热点 TEST_AP_LINK，打印 linkd: connect to AP and open http://192.168.1.1:8000。用户连接该 AP 后，在浏览器打开上述地址，使用页面提交目标路由器的 SSID/PSK；提交成功后，程序会通过回调打印 [linkd] ssid=... psk=...，再尝试关闭 TEST_AP_LINK 配置并连接目标网络。

步骤 4：关闭 AP。

./build/test_wifi_demo ap_off

预期现象：成功时打印 wifi_ap_disable: 0，组件状态中的 ap_state 变为 WIFI_AP_STATE_DISABLE。

4. 应用开发​

4.1 最简使用流程​

static void on_wifi_msg(struct wifi_msg_data *msg)
{
    if (!msg) {
        return;
    }
    printf("msg_id=%d\n", msg->id);
}

int main(void)
{
    struct wifi_sta_connect_param param = {0};

    if (wifi_init() != WIFI_STATUS_SUCCESS) {
        return -1;
    }

    wifi_register_msg_cb(on_wifi_msg, NULL);
    if (wifi_on(WIFI_MODE_STATION) != WIFI_STATUS_SUCCESS) {
        wifi_deinit();
        return -1;
    }

    param.ssid = "YourSSID";
    param.password = "YourPassword";
    param.sec = WIFI_SEC_WPA2_PSK;
    if (wifi_sta_connect(&param) != WIFI_STATUS_SUCCESS) {
        wifi_off(WIFI_MODE_STATION);
        wifi_deinit();
        return -1;
    }

    /* 业务侧通常通过回调或轮询 wifi_get_state()/wifi_sta_get_info() 判断连网结果 */

    wifi_off(WIFI_MODE_STATION);
    wifi_deinit();
    return 0;
}

4.2 主要 API 说明​

1. 生命周期与无线开关

// 初始化与反初始化
enum wifi_status wifi_init(void);
enum wifi_status wifi_deinit(void);

// 打开或关闭指定模式
enum wifi_status wifi_on(enum wifi_mode mode);
enum wifi_status wifi_off(enum wifi_mode mode);

2. STA / AP 核心操作

// STA 连接与断开
enum wifi_status wifi_sta_connect(struct wifi_sta_connect_param *param);
enum wifi_status wifi_sta_disconnect(void);

// AP 开启与关闭
enum wifi_status wifi_ap_enable(struct wifi_ap_config *config);
enum wifi_status wifi_ap_disable(void);

3. 扫描、状态与回调

// 获取扫描结果
enum wifi_status wifi_get_scan_results(struct wifi_scan_result *result,
    const char *ssid, uint32_t *bss_num, uint32_t arr_size);

// 查询当前状态
enum wifi_status wifi_get_state(struct wifi_state *state);

// 注册消息回调
enum wifi_status wifi_register_msg_cb(wifi_msg_cb_t msg_cb, void *arg);

4.3 核心数据结构​

STA 连接参数

struct wifi_sta_connect_param {
    const char *ssid;
    const char *password;
    uint8_t bssid[6];
    enum wifi_secure sec;
    bool fast_connect;
};

扫描结果结构体

struct wifi_scan_result {
    uint8_t bssid[6];
    char ssid[WIFI_SSID_MAX_LEN + 1];
    uint32_t freq;
    int rssi;
    enum wifi_secure key_mgmt;
    bool scan_action;
};

消息回调数据

struct wifi_msg_data {
    enum wifi_msg_id id;
    union {
        enum wifi_dev_status d_status;
        enum wifi_sta_event event;
        enum wifi_sta_state state;
        enum wifi_ap_event ap_event;
        enum wifi_ap_state ap_state;
    } data;
    void *private_data;
};

开发时需要注意：所有主要 API 都要求先调用 wifi_init()；wifi_on() / wifi_off() 操作的是全局 WiFi radio，可能影响系统中其他连接；wifi_sta_list_networks() 会为 list.nodes 分配内存，调用方使用后必须 free(list.nodes)；wifi_linkd_protocol() 当前只支持 WIFI_LINKD_MODE_SOFTAP；消息回调不是独立后台订阅线程，而是由相关 API 的执行路径触发。

参考 demo 或示例路径

components/peripherals/wifi/test/test_wifi_demo.c
components/peripherals/wifi/src/wifi.c
components/peripherals/wifi/src/link_protocol/smart_config.c

5. 调试指南​

  • 如果 wifi_init() 失败，直接执行 nmcli -t -f RUNNING general 和 nmcli device status，确认 NetworkManager 已运行且无线网卡可见。
  • 如果扫描结果为 0，先用 nmcli device wifi list 验证系统层是否能扫描到 AP；若命令本身无输出，再检查射频开关、驱动和天线。
  • 如果 AP 或 SoftAP 配网失败，优先确认网卡支持热点模式，并检查端口 8000 是否被其他进程占用。

6. 常见问题​

  • wifi_init failed: -1：通常是 NetworkManager 未运行，或 nmcli 不可用。
  • wifi_sta_connect: -1：通常是 SSID/密码错误、AP 不可达，或底层 nmcli 连接失败。
  • wifi_linkd_protocol() 返回 -5：当前只支持 WIFI_LINKD_MODE_SOFTAP，BLE/QRCODE 暂未实现。
