基础传感器 · 光感

1. 模块概述​

  • 主要功能：光感模块位于机器人开发层的基础传感器能力中，对下封装 components/peripherals/light_sensor I2C 光照传感器组件，对上提供 ROS 2 节点 light_sensor_node 和光照话题。模块用于周期性读取传感器 lux 值，并以标准 ROS 2 传感器消息发布给上层应用、感知算法或环境自适应逻辑订阅使用。
  • 规格或特性（接口形态、速率、分辨率、算法版本等）：对外直接复用标准消息 sensor_msgs/msg/Illuminance，默认话题名为 /light_sensor/lux；节点名固定为 light_sensor_node；发布 QoS 使用 rclcpp::SensorDataQoS()；默认采样与发布频率 5 Hz；默认驱动名为 W1160，默认 I2C 设备节点 /dev/i2c-5、默认地址 0x48；支持通过参数配置 frame_id、话题名、方差和轮询频率。该模块没有自定义私有 msg/srv，因此不依赖共享接口包。底层依赖 light_sensor.h、静态库 liblight_sensor.a、厂商静态库 libstk_alps_lib.a 与 I2C 设备节点 /dev/i2c-*。

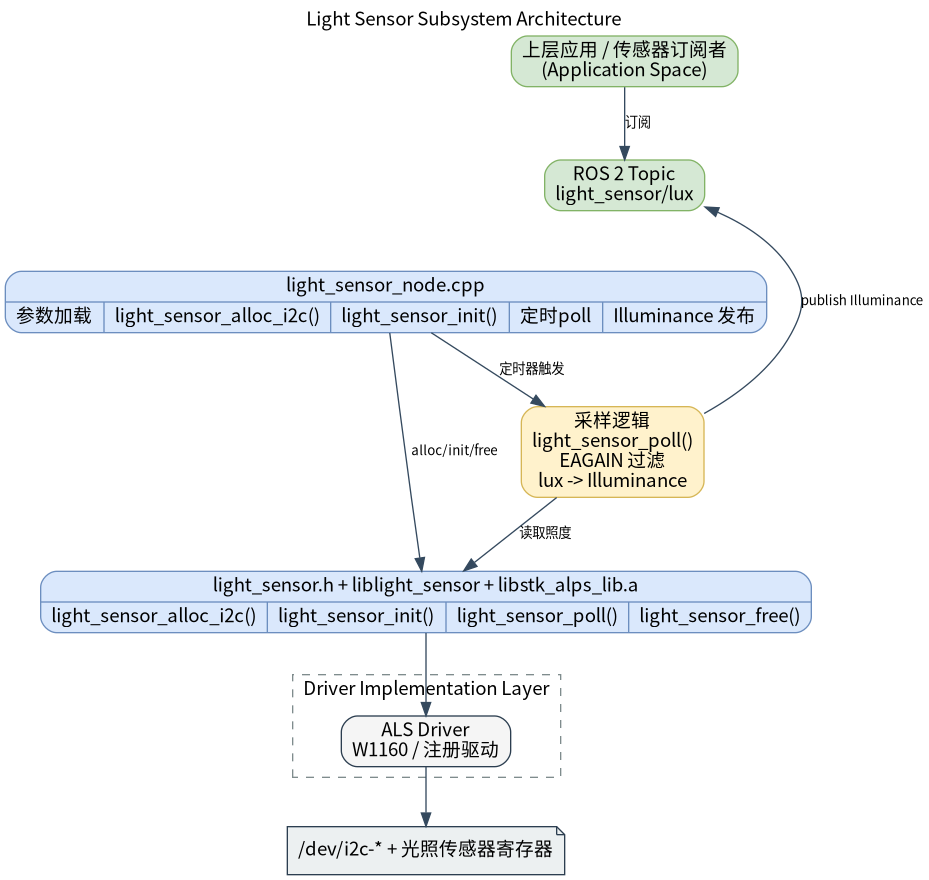

  • 软件框图：

模块流程图

  • 相关目录结构：
路径职责
middleware/ros2/peripherals/light_sensor/src/light_sensor_node.cppROS 2 光感节点实现，负责加载参数、创建底层设备、定时轮询并发布 Illuminance
middleware/ros2/peripherals/light_sensor/params/light_sensor_node.yaml默认节点参数文件，包含驱动名、I2C 节点、地址、话题名和轮询频率
middleware/ros2/peripherals/light_sensor/CMakeLists.txtperipherals_light_sensor_node 包构建文件，查找 light_sensor.h、liblight_sensor.a 和 libstk_alps_lib.a 并生成可执行文件 light_sensor_node
middleware/ros2/peripherals/light_sensor/package.xmlROS 2 包元数据和依赖声明
components/peripherals/light_sensor/include/light_sensor.h底层光感组件 C API，声明初始化、轮询和 I2C 设备分配接口
components/peripherals/light_sensor/src/light_sensor_core.c底层设备对象、驱动注册和 light_sensor_alloc_i2c() 分发实现
components/peripherals/light_sensor/src/drivers/drv_i2c_w1160/drv_i2c_w1160.cW1160 I2C 光照传感器驱动实现
components/peripherals/light_sensor/test/test_light_sensor_i2c.c底层自测程序，可用于先排除 I2C、地址和硬件连接问题

2. 环境准备​

前置条件​

  • 运行环境：推荐板端环境 k1-deb1 配套系统镜像，系统需要启用 I2C 设备节点接口；ROS 2 环境建议使用 Humble；构建侧需要 CMake、C++17 编译器、ament_cmake、rclcpp、sensor_msgs 和 SDK 统一构建脚本。
  • 依赖与外部资源：本模块依赖 Linux I2C 字符设备接口，不需要额外第三方动态库；W1160 驱动依赖仓库内自带的 src/drivers/drv_i2c_w1160/libstk_alps_lib.a 静态库，默认会被 CMakeLists.txt 自动链接；若该静态库不在默认位置，可在构建时通过 -DSTK_ALPS_STATIC_LIB=/path/to/libstk_alps_lib.a 指定。
  • 硬件与连接：需要一颗通过 I2C 连接的光照传感器；当前实现重点支持 W1160。请确认传感器已正确供电，SCL/SDA 已连接到目标板对应 I2C 控制器，并确认设备节点路径和从设备地址。测试程序默认假设设备节点为 /dev/i2c-5、I2C 地址为 0x48。
  • 工具与权限：排查问题时建议预装 apt install i2c-tools，使用i2cdetect/i2cdump等工具排查问题。

构建编译​

  • 获取代码：详见 2.3-配置编译 章节，使用 repo 工具克隆完整 SDK。以下编译测试命令均在sdk内执行。
  • 本模块编译：按依赖顺序先编译底层光感组件，再编译 ROS 2 节点包。
source build/envsetup.sh

./build/build.sh package components/peripherals/light_sensor
./build/build.sh package middleware/ros2/peripherals/light_sensor

预期产物包括：output/staging/lib/peripherals_light_sensor_node/light_sensor_node、output/staging/share/peripherals_light_sensor_node/params/light_sensor_node.yaml、output/staging/lib/liblight_sensor.a 和 output/staging/lib/libstk_alps_lib.a。若当前目标不是 riscv64，请以实际 output/<target>/staging 或 output/staging 为准。

  • 常见差异说明：peripherals_light_sensor_node 的 CMakeLists.txt 会查找 light_sensor.h 与 liblight_sensor.a；若未先构建 components/peripherals/light_sensor，会报 light_sensor.h or liblight_sensor not found。此外节点还要求 libstk_alps_lib.a 与 liblight_sensor.a 位于同一 lib/ 目录，否则会报 libstk_alps_lib.a not found。由于底层库是静态库并依赖驱动注册，节点构建时使用了 --whole-archive 和 -no-pie；如果后续修改构建脚本，不应删除这两个约束。

3. 示例使用（从 0 跑通）​

本节为读者按步骤复现的主线：

3.1 【示例一：启动 ROS 2 光感节点并观察光照话题】​

前置：已完成构建编译；目标板已连接 I2C 光照传感器；当前参数文件中的 device、i2c_addr 与实际硬件一致；当前用户具备 /dev/i2c-* 访问权限。

步骤 1：进入 SDK 源码目录并加载运行环境。

source output/staging/setup.bash

预期现象：ros2 pkg executables peripherals_light_sensor_node 能看到 peripherals_light_sensor_node light_sensor_node。

步骤 2：确认或修改参数文件。默认安装后的参数文件路径如下：

output/staging/share/peripherals_light_sensor_node/params/light_sensor_node.yaml

默认内容等价于：

light_sensor_node:
  ros__parameters:
    driver: "W1160"
    name: "als0"
    device: "/dev/i2c-5"
    i2c_addr: 72

    frame_id: "light_sensor"
    topic_name: "light_sensor/lux"
    poll_hz: 5.0
    variance: 0.0

预期现象：如果实际 I2C 总线不是 /dev/i2c-5，或传感器地址不是 0x48（十进制 72），请先修改 device 和 i2c_addr，否则节点会启动失败或持续无数据。

步骤 3：启动光感节点。

ros2 run peripherals_light_sensor_node light_sensor_node \
  --ros-args \
  --params-file output/staging/share/peripherals_light_sensor_node/params/light_sensor_node.yaml

预期现象：终端打印类似日志，表示节点已启动并完成底层设备初始化。

light_sensor_node ready: driver=W1160 name=als0 device=/dev/i2c-5 addr=0x48 topic=light_sensor/lux poll_hz=5.000

步骤 4：另开一个终端，加载同样的 ROS 2 环境并订阅光照话题。由于发布端使用 SensorDataQoS，建议显式指定 best_effort。

source output/staging/setup.bash
ros2 topic echo /light_sensor/lux --qos-reliability best_effort

预期现象：终端能看到 sensor_msgs/msg/Illuminance 输出，例如：

header:
  stamp:
    sec: 0
    nanosec: 0
  frame_id: light_sensor
illuminance: 126.0
variance: 0.0
---

步骤 5：改变环境光照，观察数值变化。

预期现象：遮挡传感器、移动到强光环境或用手电照射后，illuminance 字段应发生明显变化。若短时间内没有新消息，但节点也没有报错，可能是底层 light_sensor_poll() 暂时返回了 -EAGAIN，当前节点会直接跳过本次发布。

4. 应用开发​

  • 对外 API 或接口形态（头文件、库名、服务/话题）：上层应用主要订阅 ROS 2 话题 /light_sensor/lux，消息类型为 sensor_msgs/msg/Illuminance。消息字段包括 std_msgs/Header header、float64 illuminance 和 float64 variance。当前节点不提供 service，也不提供 action；光照值属于连续传感器数据，适合用话题流式分发。
  • 调用方式与注意点（线程、权限、资源释放等）：
    • 节点内部通过定时器主动调用 light_sensor_poll() 轮询底层数据，而不是由底层中断或回调推动。
    • 发布端使用 rclcpp::SensorDataQoS()；在某些 ROS 2 工具或自定义订阅端上，如果使用默认 reliable QoS，可能看不到数据，建议订阅端显式使用与传感器数据兼容的 QoS。
    • driver 和 name 会组合成底层实例名，例如默认组合后是 W1160:als0。如果 driver 不存在，light_sensor_alloc_i2c() 会失败，节点会抛出 light_sensor_alloc_i2c failed。
    • i2c_addr 必须在 [0, 127]，poll_hz 必须大于 0，variance 必须大于等于 0；device、driver 和 name 不能为空。
    • 当前 ROS 2 节点只封装了 light_sensor_alloc_i2c()，因此实际支持的是 I2C 传感器路径；当前仓库内置了通用 I2C 包装驱动 I2C 和 W1160 驱动 W1160，默认和已验证路径是 W1160。
    • 当底层 light_sensor_poll() 返回 -EAGAIN 时，节点会直接跳过本次发布且不打印告警；只有返回其他错误码时，才会每 2 s 节流打印一次 light_sensor_poll failed。因此“节点在跑但偶尔没有新消息”不一定代表异常。
    • 节点析构时会自动调用 light_sensor_free() 释放底层资源；应用侧只需正常退出 light_sensor_node，不需要直接干预底层生命周期。
  • 参考 demo 或示例路径：middleware/ros2/peripherals/light_sensor/README.md、middleware/ros2/peripherals/light_sensor/params/light_sensor_node.yaml、middleware/ros2/peripherals/light_sensor/src/light_sensor_node.cpp、components/peripherals/light_sensor/test/test_light_sensor_i2c.c。

5. 调试指南​

  • 先用底层组件排除 I2C 和硬件问题：在 robotics_sdk 根目录执行 ./build/build.sh package components/peripherals/light_sensor，然后在目标板运行 sudo output/staging/bin/test_light_sensor_i2c /dev/i2c-5 0x48。如果底层 test_light_sensor_i2c 都无法稳定打印 lux 值，优先检查 I2C 总线号、设备地址、供电和接线。
  • 使用 i2cdetect -y 5、i2cget 等工具确认设备是否出现在预期总线上；如果节点启动时报 light_sensor_init failed，常见原因是设备节点错误、地址错误、I2C 权限不足，或底层 W1160 驱动初始化失败。
  • 观察节点日志：正常启动应看到 light_sensor_node ready。如果参数非法，程序会在标准错误输出打印 light_sensor_node exception: ...，常见内容包括 i2c_addr must be in [0, 127]、poll_hz must be > 0、variance must be >= 0。
  • 观察 ROS 2 图和话题：使用 ros2 node list 确认存在 /light_sensor_node，使用 ros2 topic list | grep light_sensor 确认话题存在，使用 ros2 topic echo /light_sensor/lux --qos-reliability best_effort 查看数据，使用 ros2 topic hz /light_sensor/lux 粗略观察实际发布速率。
  • 如果节点运行中完全没有消息，但也没有报错，需要考虑底层持续返回 -EAGAIN 的情况。这通常意味着驱动当前没有准备好新样本，可先降低 poll_hz，再结合底层测试程序观察是否能得到有效数据。

6. 常见问题​

暂无
