路径规划 · nav2

1. 模块概述​

  • 主要功能：nav2 模块位于 middleware/ros2/planning/nav2，是当前项目中面向移动机器人自主导航的启动封装层。它基于 ROS 2 Nav2 导航栈，为 linksee 等差速机器人提供两类导航入口：一类是基于 2D 激光雷达地图的常规导航，另一类是结合 rtabmap 的 RGB-D 导航。模块本身不负责建图，而是负责组织地图、导航参数和 Nav2 bringup 启动流程。
  • 规格或特性：
    • 基于 ROS 2 Humble 与 Nav2 导航栈；
    • 支持 2D 激光雷达定位导航，默认入口为 nav2.launch.py；
    • 支持基于 RTAB-Map 的 RGB-D 导航，默认入口为 nav2_rtabmap_rgbd.launch.py；
    • 默认参数文件：config/jdbot_k3_diff.yaml、config/rgbd_nav2_params.yaml；
    • 默认地图文件：map/my_map.yaml；
    • 2D 导航支持通过 map、params、use_sim_time 等参数覆盖；
    • 内置 DWB 局部规划器与代价地图参数配置，面向差速底盘场景。

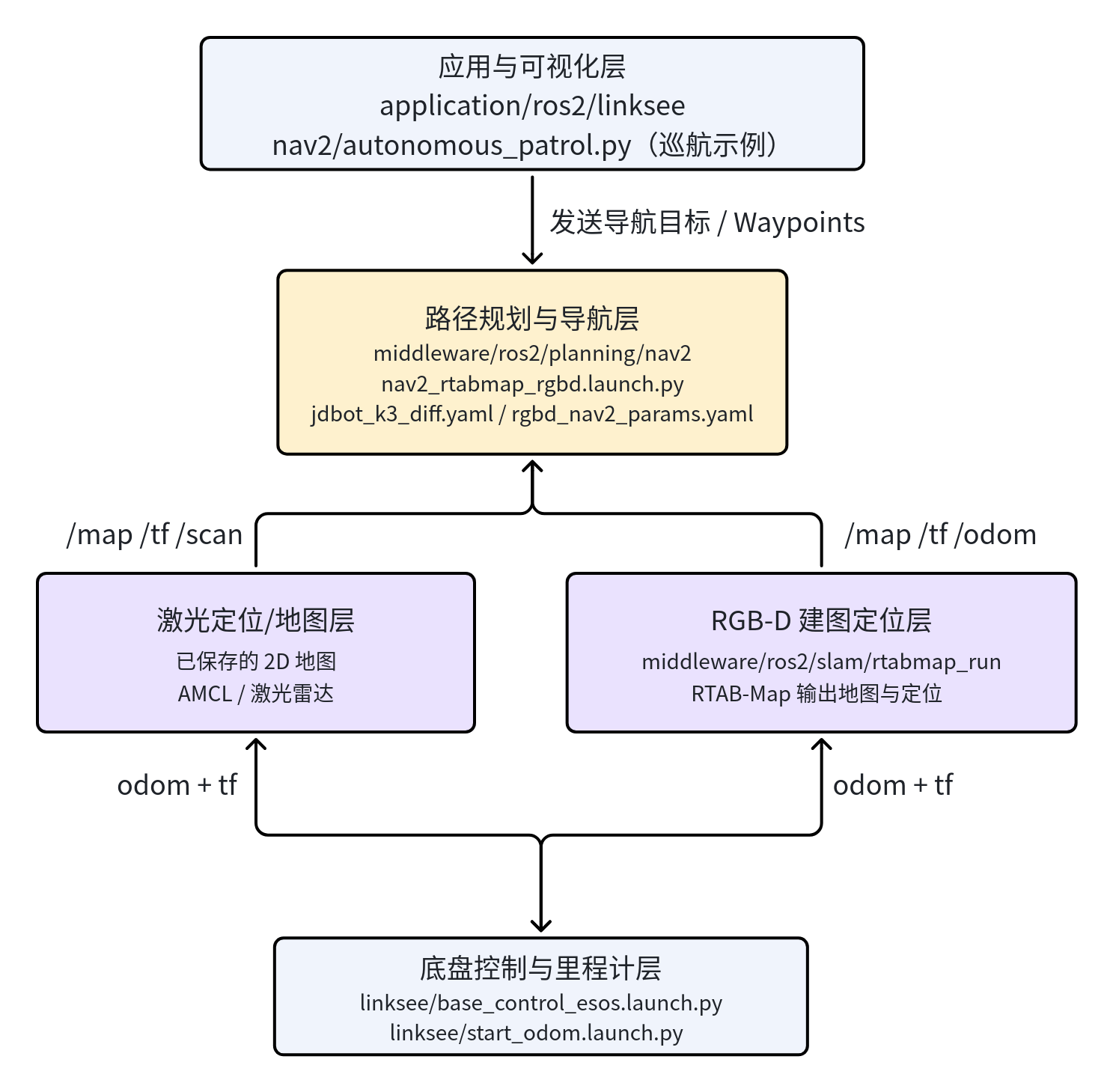

  • 软件框图：当前工程中，nav2 在整机导航链路中的位置如下：

nav2 模块软件框图

  • 相关目录结构：
路径职责
middleware/ros2/planning/nav2/launch/nav2.launch.py2D 激光地图导航启动入口
middleware/ros2/planning/nav2/launch/nav2_rtabmap_rgbd.launch.py基于 RTAB-Map 的 RGB-D 导航启动入口
middleware/ros2/planning/nav2/config/jdbot_k3_diff.yaml差速底盘 2D 导航参数
middleware/ros2/planning/nav2/config/rgbd_nav2_params.yamlRGB-D 导航参数
middleware/ros2/planning/nav2/map/默认地图文件目录
middleware/ros2/planning/nav2/nav2/autonomous_patrol.py基于话题控制的巡航示例节点
middleware/ros2/planning/nav2/README.md模块中文说明

2. 环境准备​

2.1 前置条件​

  • 确认代码下载

    SDK 源码获取和基础编译环境配置统一参考 Linksee参考方案。完成 SDK 初始化后，回到本文继续执行

  • 运行环境：

    • K3 Com260 + Bianbu26 LXQT
    • ROS 版本：ROS 2 Humble；

  • 依赖与外部资源：

    • 2D 激光导航需要准备地图文件，路径 middleware/ros2/planning/nav2/map/my_map.yaml；

  • 环境变量与初始化：

    source ~/spacemit_robot/output/staging/setup.bash

2.2 构建编译​

  • 本模块编译：

    SDK 全量编译：

    cd ~/spacemit_robot
    source build/envsetup.sh
    lunch # 选择k3-com260-linksee
    m

  • 产物说明：

    • SDK 产物位于 output/staging/；
    • 单独工作区安装产物位于 install/nav2/；
    • 模块主要提供 launch 文件、参数文件和 Python 示例节点。

  • 常见差异说明：

    • nav2.launch.py 用于 2D 激光地图导航；
    • nav2_rtabmap_rgbd.launch.py 用于 RGB-D 导航；
    • 2D 导航依赖已有地图文件，RGB-D 导航则通常依赖 rtabmap_run 提供定位结果。

3. 示例使用​

3.1 2D 激光地图导航​

  • 所有终端均需要加载运行环境

    source ~/spacemit_robot/output/staging/setup.bash

    预期现象：无报错，可识别 linksee 与 nav2 功能包。

步骤 1：启动底盘控制

ros2 launch linksee base_control_esos.launch.py

预期现象：底盘驱动节点启动，终端持续输出底盘相关日志。

终端输出：

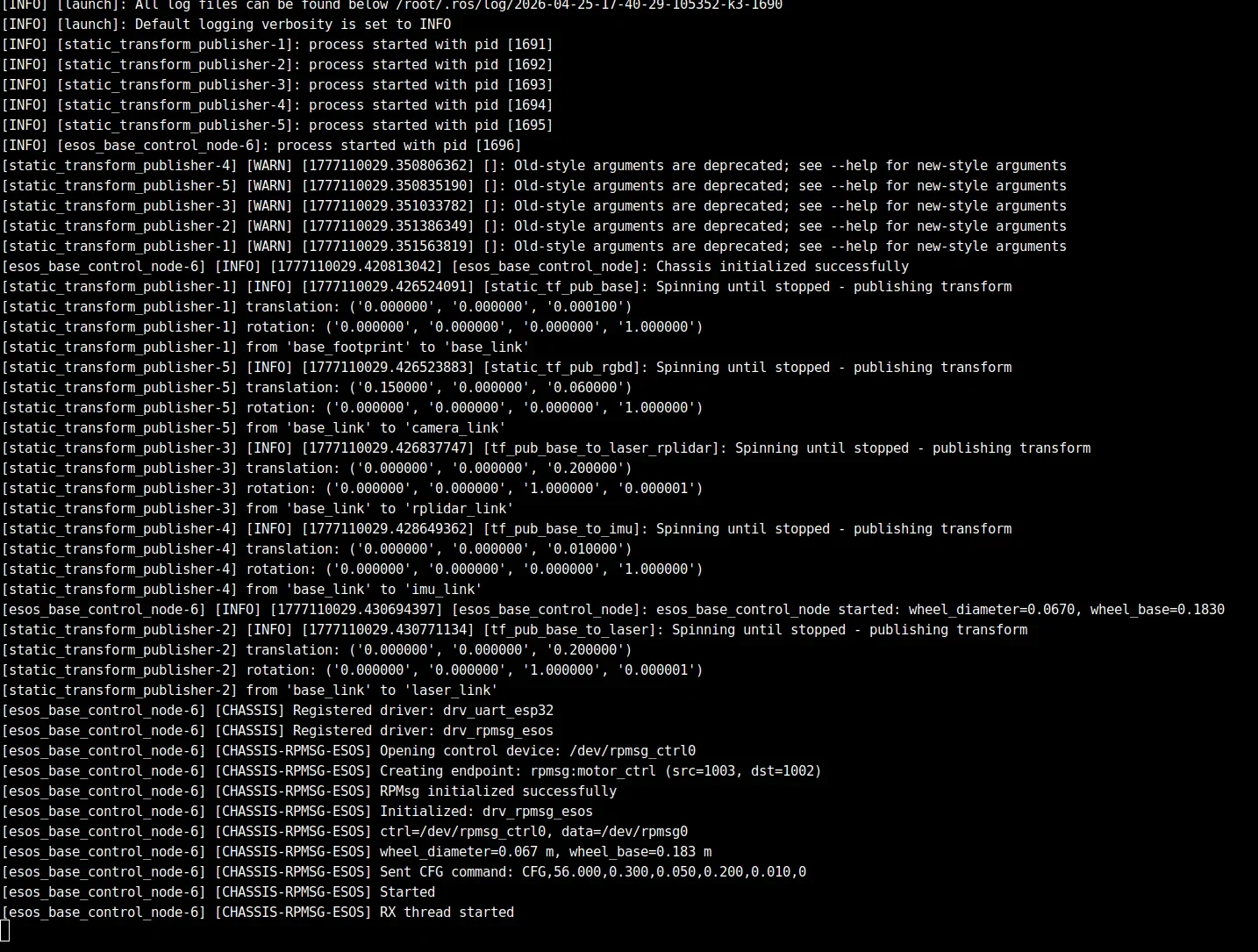

底盘控制启动终端输出

步骤 2：启动雷达

ros2 launch linksee start_ydlidar.launch.py

预期现象：开始持续发布 /scan 。

终端输出：

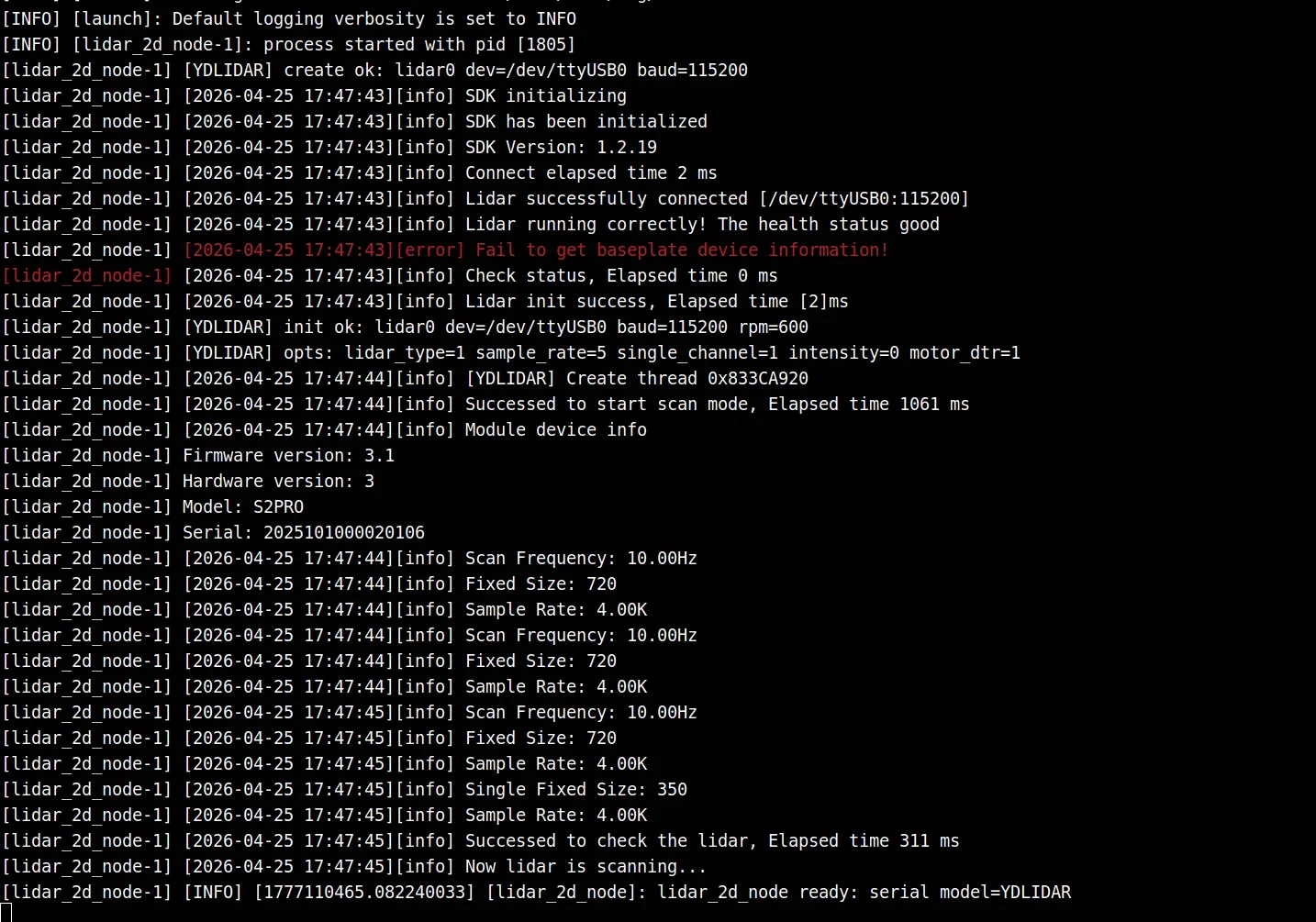

雷达启动终端输出

步骤 3：启动里程计

ros2 launch linksee start_odom.launch.py

预期现象：开始发布 /odom 与基础 TF，机器人运动状态可被导航栈使用。

终端输出：

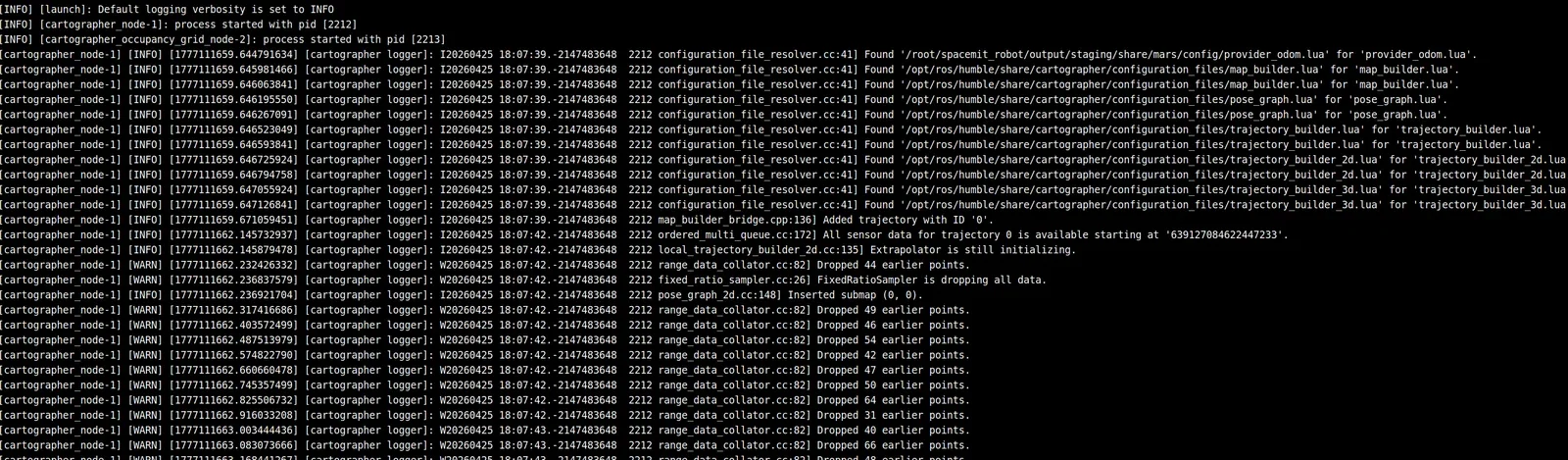

里程计启动终端输出

步骤 4：启动导航

ros2 launch nav2 nav2.launch.py

预期现象：Nav2 各节点正常启动，终端可看到导航栈 bringup 日志；若地图文件存在，将加载默认 map/my_map.yaml。

终端输出

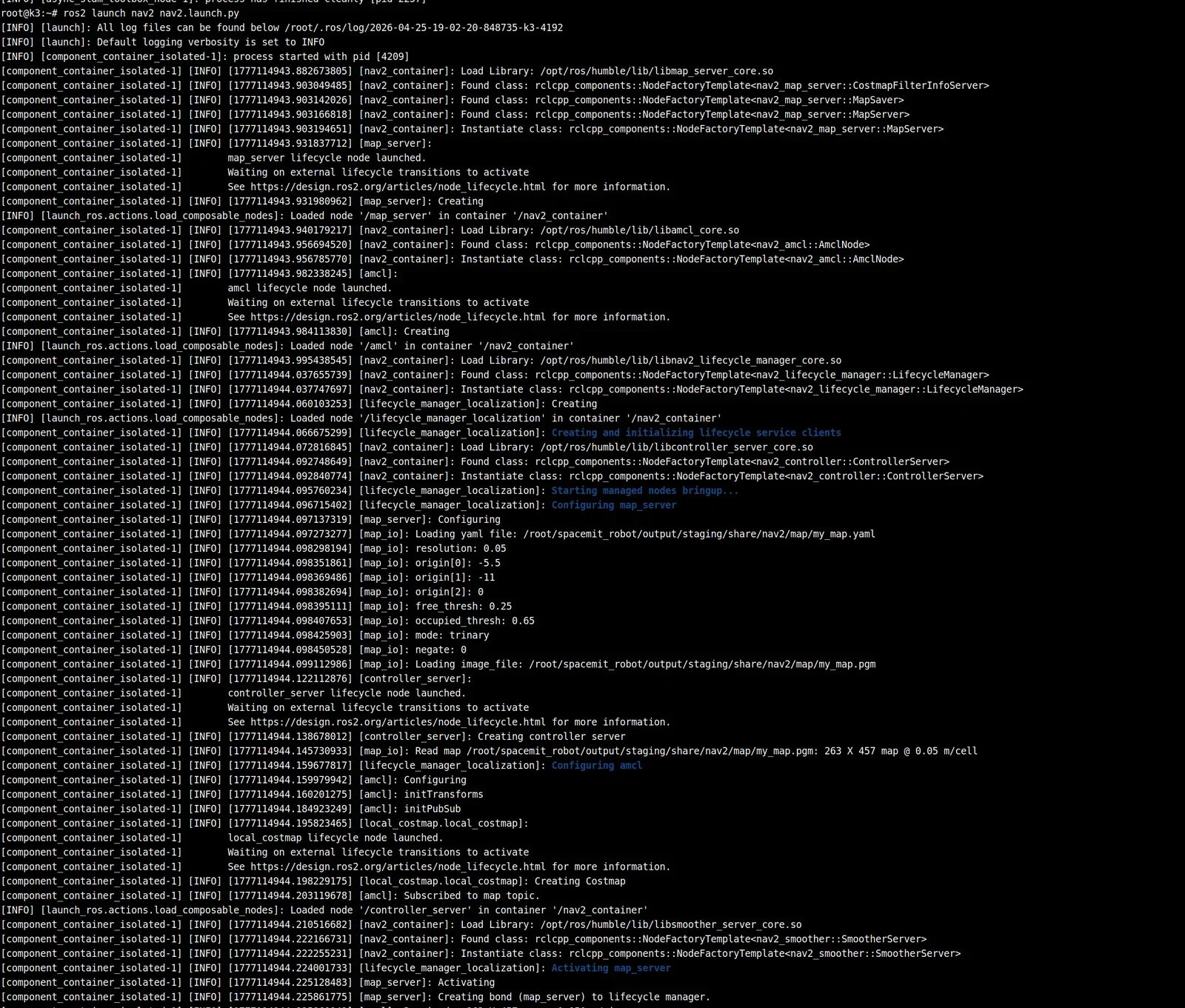

Nav2 启动终端输出

步骤 5：PC 端启动可视化

source ~/visual_ws/install/setup.bash
ros2 launch visualization display_navigation.launch.py

预期现象：RViz 中可看到地图、机器人姿态、激光数据和导航相关显示项。

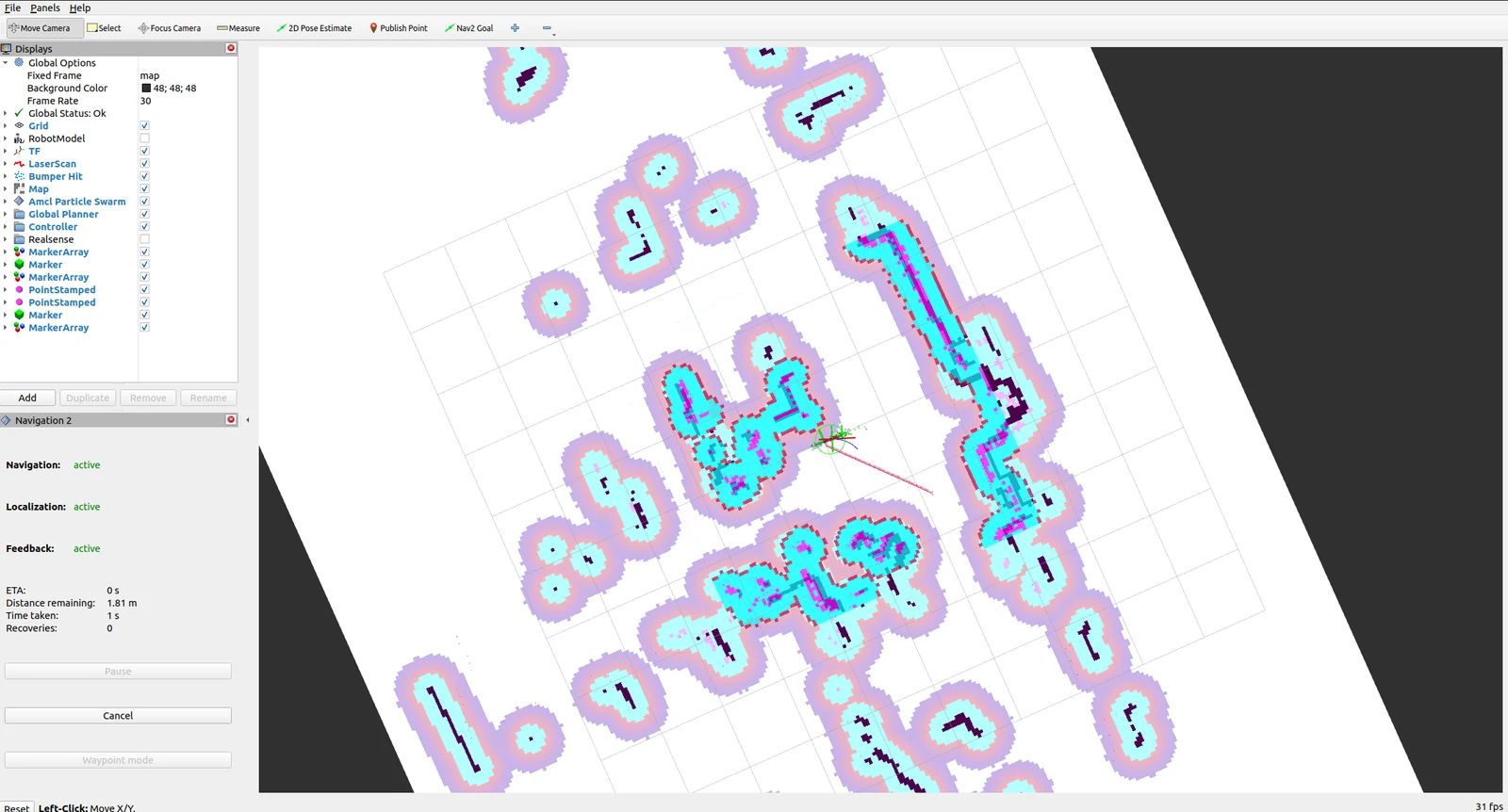

Nav2 在 RViz 中的显示效果

3.2 基于 RTAB-Map 的 RGB-D 导航​

前置：默认 RGB-D 相机、rtabmap_run、底盘里程计与 TF 链路已准备完成。

步骤 1：加载运行环境

source ~/spacemit_robot/output/staging/setup.bash

预期现象：无报错，可识别 rtabmap_run 和 nav2 包。

步骤 2：启动底盘控制和里程计

ros2 launch linksee base_control_esos.launch.py
ros2 launch linksee start_ydlidar.launch.py
ros2 launch linksee start_odom.launch.py

预期现象：/odom 与 TF 链路正常。

步骤 3：启动 RTAB-Map 定位或建图链路

ros2 launch rtabmap_run rgbd_slam.launch.py localization:=true

预期现象：rtabmap 进入定位模式，开始输出地图与定位结果。

步骤 4：启动 RGB-D 导航

ros2 launch nav2 nav2_rtabmap_rgbd.launch.py

预期现象：Nav2 根据 rgbd_nav2_params.yaml 启动，可基于 RTAB-Map 提供的地图和定位进行导航。

步骤 5：PC 端可视化

source ~/visual_ws/install/setup.bash
ros2 launch visualization display_navigation.launch.py

预期现象：RViz 中可看到机器人姿态、地图、代价地图与导航状态。

4. 应用开发​

  • 对外 API 或接口形态：
    • 启动入口：ros2 launch nav2 nav2.launch.py、ros2 launch nav2 nav2_rtabmap_rgbd.launch.py；
    • 可配置参数：map、params、use_sim_time；
    • 相关输入：/map、/odom、TF、激光或 RGB-D 相关话题；
    • 示例节点入口：autonomous_patrol = nav2.autonomous_patrol:main。
  • 调用方式与注意点：
    • 2D 导航模式应保证地图文件路径正确，否则 bringup 后无法正常定位与规划；
    • 运行导航前必须先保证 /odom 和 TF 链路正常；
    • RGB-D 导航模式下，应避免同时启用多个会发布地图或定位结果的模块；
    • 若需要扩展巡航、定点导航等能力，可基于 nav2_simple_commander 方式新增 Python 节点。
  • 参考 demo 或示例路径：
    • middleware/ros2/planning/nav2/launch/nav2.launch.py
    • middleware/ros2/planning/nav2/launch/nav2_rtabmap_rgbd.launch.py
    • middleware/ros2/planning/nav2/nav2/autonomous_patrol.py
    • middleware/ros2/planning/nav2/README.md

5. 调试指南​

  • 优先检查 /odom、/tf、/map 是否完整，Nav2 对底层定位与坐标系链路依赖较强。
  • 2D 导航异常时，先确认地图文件存在且 map:=... 参数路径正确。
  • RGB-D 导航异常时，先确认 rtabmap_run 是否已经正常输出定位与地图，再检查 nav2_rtabmap_rgbd.launch.py 是否正确启动。
  • 可结合 RViz 观察全局路径、局部代价地图、机器人 footprint 与传感器数据是否匹配。
  • 与硬件/底盘侧联调时，建议收集以下信息：底盘型号、/odom 频率、TF 树、激光/深度相机话题名、地图文件路径、当前使用的参数文件。

6. 常见问题​

现象可能原因处理
ros2 launch nav2 nav2.launch.py 启动后无法定位地图文件缺失或路径错误检查默认 map/my_map.yaml 是否存在，或通过 map:=/absolute/path/to/map.yaml 指定正确路径
导航节点启动但机器人不动底盘控制链路或 /cmd_vel 下发异常检查 linksee 底盘控制是否正常，确认底盘能响应速度指令
启动导航时报 TF 相关错误/odom、base_footprint、map 等坐标链不完整先启动里程计节点，使用 RViz 或 TF 工具检查 TF 树
RGB-D 导航启动后效果不稳定RTAB-Map 定位输出不稳定或与导航参数不匹配先单独验证 rtabmap_run，再检查 rgbd_nav2_params.yaml 和输入话题
巡航示例无法运行Python 入口名称或话题控制不匹配检查 setup.py 中 autonomous_patrol 入口是否已安装，并确认控制话题名称正确
