机器感知 · 实例分割

1. 模块概述

本模块提供基于 YOLOv8-Seg 的实例分割能力，可对图像中的每个目标实例输出分割掩码与检测框，适用于目标抠图、精确轮廓感知、场景交互等场景。

功能特性

算法：YOLOv8n-Seg（量化 ONNX，适合板端推理）
输入分辨率：640×640
支持类别：COCO 80 类
推理后端：SpaceMIT EP（ONNX Runtime）
输出格式：
- sensor_msgs/Image（mono16 实例掩码）
- std_msgs/Float32MultiArray（实例元数据）
- sensor_msgs/Image（bgr8 调试叠加图）

软件框图

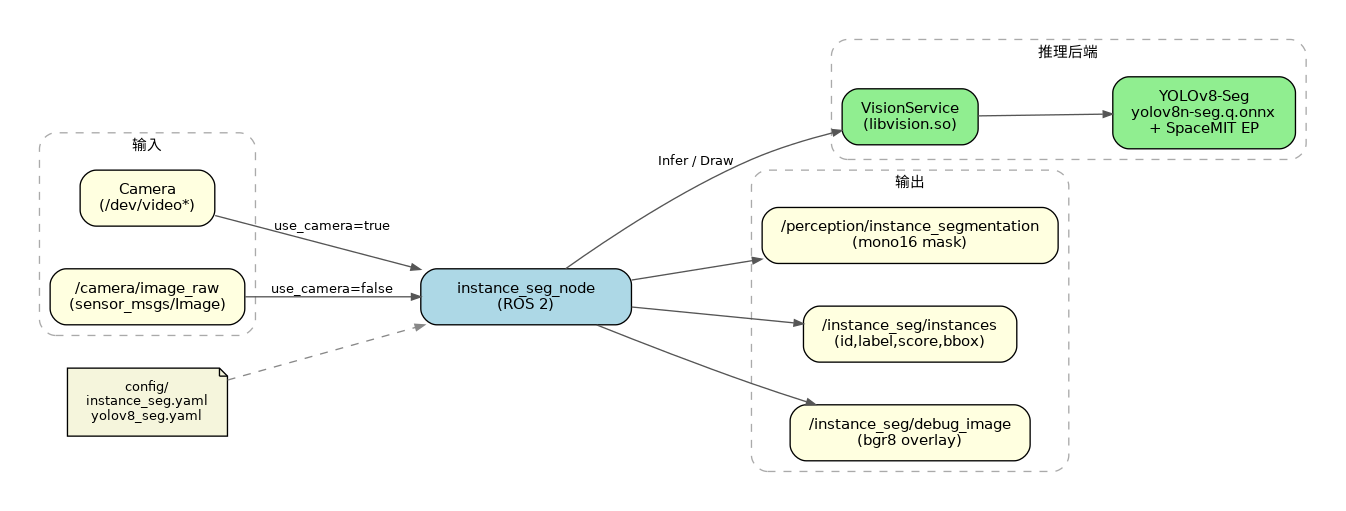

实例分割软件框图

目录结构

instance_seg/
├── src/
│   ├── instance_seg_node.cpp   # 主节点实现
│   ├── image_utils.cpp         # 图像消息转换
│   └── instance_utils.cpp      # 实例元数据编码
├── config/
│   ├── instance_seg.yaml       # 节点参数
│   └── yolov8_seg.yaml         # 模型配置
├── launch/
│   └── instance_seg.launch.py  # 启动文件
├── include/instance_seg/
├── tests/
└── package.xml

2. 环境准备

前置条件

运行环境

操作系统：Ubuntu 20.04 或 22.04
ROS 版本：ROS 2 Humble

依赖资源

output/staging：提供视觉推理库（libvision.so 与 vision_service.h）
YOLOv8-Seg 模型：~/.cache/models/vision/yolov8_seg/yolov8n-seg.q.onnx
COCO 标签文件：assets/labels/coco.txt（相对模型工程根目录解析）
ROS 2 依赖包：rclcpp、sensor_msgs、std_msgs、ament_index_cpp

硬件要求

支持 USB 摄像头或外部图像话题输入
设备节点可通过 ls /dev/video* 查看

环境初始化

参照《02 快速入门》中的 ROS 2 环境配置

构建编译

获取代码

参照《02 快速入门 · 2.3 配置编译》获取完整代码

编译步骤

cd spacemit_robot
source build/envsetup.sh
cd components/model_zoo/vision
mm
bash scripts/download_all_models.sh
bash scripts/download_assets.sh
cd ../../../
# 推荐用 SDK 方式把包安装到 output/staging
cd middleware/ros2/perception/instance_seg && mm --with-deps
# 或：
# colcon build --packages-select instance_seg
# source install/setup.bash

编译产物

可执行文件：install/lib/instance_seg/instance_seg_node （若使用 SDK staging，则为 output/staging/lib/instance_seg/instance_seg_node）

3. 快速上手

本节提供完整的操作步骤，帮助您快速跑通实例分割功能。

3.1 使用摄像头实时分割

准备工作

确保摄像头已连接
确认模型已下载到 ~/.cache/models/vision/yolov8_seg/yolov8n-seg.q.onnx
检查摄像头设备号：
```
ls /dev/video*
```

重要提示：默认配置 config/instance_seg.yaml 中 camera_id 为 1。若摄像头不是对应设备，请修改该参数。

步骤 1：启动实例分割节点

source install/setup.bash   # 或 source output/staging/setup.bash
ros2 launch instance_seg instance_seg.launch.py

终端输出：

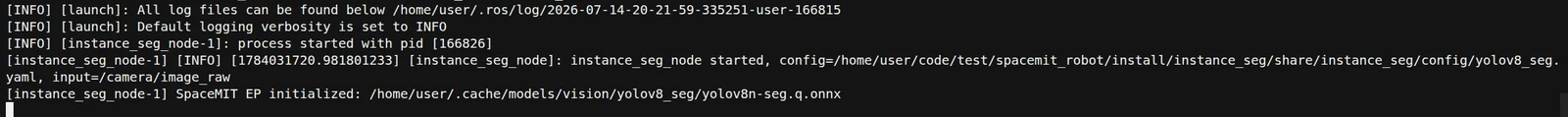

实例分割节点启动截图

步骤 2：查看实例元数据

打开新终端：

ros2 topic echo /instance_seg/instances

每条消息中，每个实例包含 7 个字段：id, label, score, x1, y1, x2, y2。

终端输出：

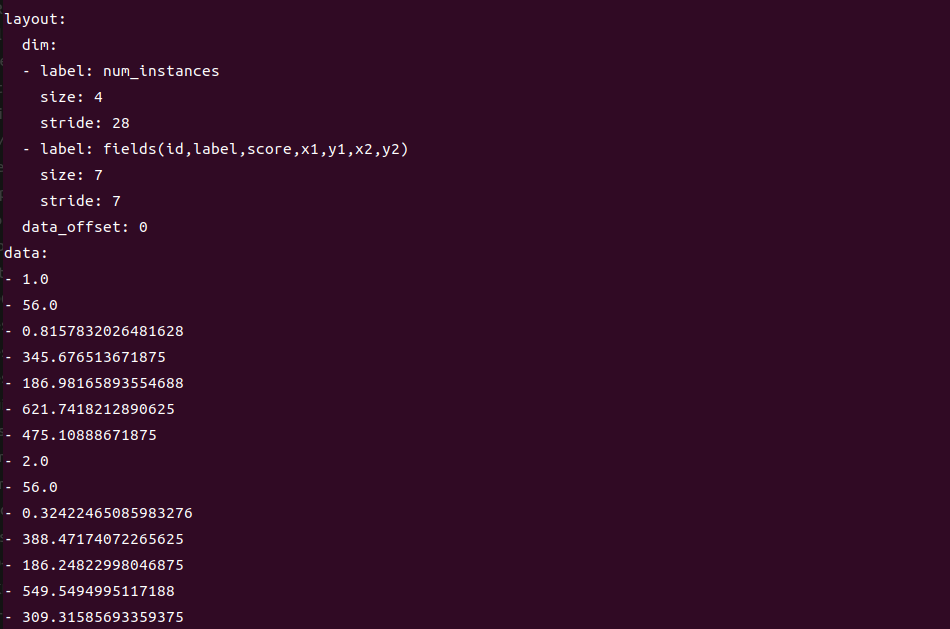

实例分割结果输出示例

步骤 3：查看掩码与调试图

# 实例掩码（mono16；0 为背景，1..N 为本帧实例 ID）
ros2 topic echo /perception/instance_segmentation --once --qos-reliability best_effort

# 调试叠加图（若无 rqt，可用其他工具订阅该话题）
ros2 topic hz /instance_seg/debug_image

3.2 订阅外部图像话题

若不使用本机摄像头，可关闭摄像头模式并订阅外部 sensor_msgs/Image：

ros2 run instance_seg instance_seg_node --ros-args \
  -p use_camera:=false \
  -p image_topic:=/camera/image_raw

然后由其他节点向 /camera/image_raw 发布图像。

4. 应用开发

接口说明

订阅话题

/camera/image_raw (sensor_msgs/Image)：当 use_camera:=false 时订阅；use_camera:=true 时由节点打开摄像头并发布该话题

发布话题

/perception/instance_segmentation (sensor_msgs/Image, mono16)：像素 0 为背景，1..N 为实例序号
/instance_seg/instances (std_msgs/Float32MultiArray)：连续字段 [id,label,score,x1,y1,x2,y2]
/instance_seg/debug_image (sensor_msgs/Image, bgr8)：VisionService::Draw 可视化结果

使用方式

参数配置（config/instance_seg.yaml）

参数	默认值	说明
`config_path`	空（自动指向 `yolov8_seg.yaml`）	模型 yaml 路径
`lazy_load`	`true`	是否延迟加载模型
`score_threshold`	`0.25`	实例置信度阈值，范围 `[0, 1]`
`image_topic`	`/camera/image_raw`	图像话题
`mask_topic`	`/perception/instance_segmentation`	掩码输出话题
`instances_topic`	`/instance_seg/instances`	元数据输出话题
`debug_image_topic`	`/instance_seg/debug_image`	调试图话题
`use_camera`	`true`	是否直连摄像头
`camera_id`	`1`	摄像头编号
`camera_fps`	`30.0`	摄像头采集帧率，必须 `> 0`

命令行传参示例

ros2 launch instance_seg instance_seg.launch.py \
  use_camera:=false \
  image_topic:=/camera/image_raw \
  score_threshold:=0.35

注意事项

实例掩码与元数据一一对应：掩码中的 ID 与 instances 中的 id 一致（从 1 开始）
重叠区域：同一像素被多个实例覆盖时，以后出现的有效实例为准
无效掩码会被跳过：空、非单通道，或尺寸与输入图像不一致的掩码会丢弃并打 throttled 警告
mask/debug 话题 QoS：使用 SensorDataQoS（best_effort），订阅时请匹配 reliability

参考资料

节点配置：install/share/instance_seg/config/instance_seg.yaml
模型配置：install/share/instance_seg/config/yolov8_seg.yaml
启动文件：install/share/instance_seg/launch/instance_seg.launch.py
包内 README：middleware/ros2/perception/instance_seg/README.md

5. 调试指南

日志调试

ros2 launch instance_seg instance_seg.launch.py
# 正常应看到类似：
# instance_seg_node started, config=..., input=...
# SpaceMIT EP initialized: .../yolov8n-seg.q.onnx

常用调试命令

# 确认节点与话题
ros2 node list | grep instance_seg
ros2 topic list | grep -E 'instance_seg|instance_segmentation'

# 查看输出频率
ros2 topic hz /instance_seg/instances
ros2 topic hz /perception/instance_segmentation

# 查看参数
ros2 param list /instance_seg_node

性能分析

top -p $(pgrep -f instance_seg_node)

6. 常见问题

问题现象	可能原因	解决方法
节点启动失败，找不到模型	`yolov8_seg.yaml` 中 `model_path` 不正确或模型未下载	检查 `~/.cache/models/vision/yolov8_seg/yolov8n-seg.q.onnx`，必要时重新执行模型下载脚本
话题存在但长时间无结果	1. 无输入图 2. 置信度过高被过滤 3. 推理失败	1. 确认摄像头/`image_topic` 有数据 2. 降低 `score_threshold` 3. 查看节点 throttled 警告
`echo` 不到 mask/debug	QoS 不匹配	增加 `--qos-reliability best_effort`
`camera_fps` / `score_threshold` 启动即退出	参数越界	`score_threshold` 必须在 `[0,1]`，`camera_fps` 必须有限且 `> 0`
外接话题无输入	仍在摄像头模式	设置 `use_camera:=false` 并指定正确的 `image_topic`

附录

应用场景

目标抠图：按实例 mask 提取目标区域
精确避障：结合轮廓信息做近距离交互
检测增强：在检测框之外补充像素级实例轮廓

与语义分割的区别

对比项	实例分割（本模块）	语义分割（5.1.7）
模型	YOLOv8-Seg	PP-LiteSeg
输出含义	每个目标一个实例 ID	每个像素一个语义类别
掩码格式	`mono16`	`mono8`
元数据	实例框 + score + label	各类别像素计数
