机器感知 · 人脸检测

1. 模块概述

本模块提供基于深度学习的人脸检测能力，可以实时检测图像中的人脸位置，支持多人脸同时检测。

功能特性

• 算法：专用人脸检测模型（基于 YOLO 或 RetinaFace 架构）
• 输入分辨率：可配置，默认 640×640
• 检测能力：支持多角度、多尺度人脸检测
• 推理后端：SpaceMIT EP（ONNX Runtime）
• 输出格式：vision_msgs/Detection2DArray、Float32MultiArray

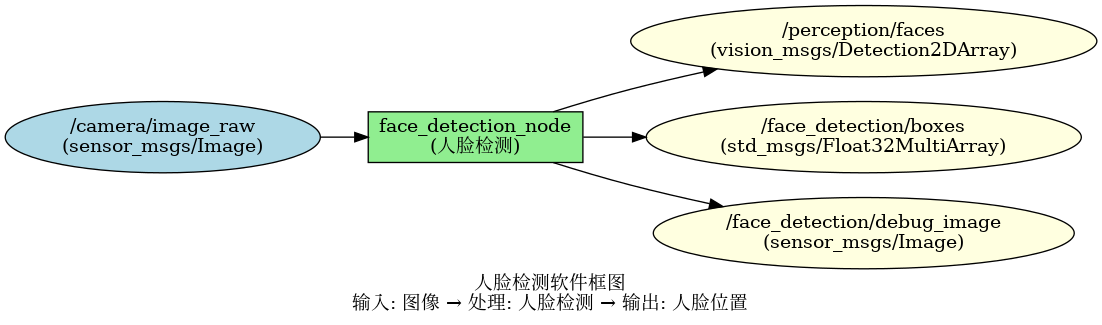

软件框图

目录结构

face_detection/
├── src/
│   └── face_detection_node.cpp    # 主节点实现
├── config/
│   └── face_detection.yaml        # 节点配置
├── launch/
│   └── face_detection.launch.py   # 启动文件
└── package.xml

2. 环境准备

前置条件

运行环境

• 操作系统：Ubuntu 20.04 或 22.04
• ROS 版本：ROS 2 Humble

依赖资源

• output/staging：提供视觉推理库（libvision.so 与 vision_service.h）
• 人脸检测模型文件：需在 config yaml 中指定路径
• ROS 2 依赖包：rclcpp、sensor_msgs、std_msgs、perception_common、vision_msgs

硬件要求

• 支持 USB 摄像头或网络摄像头

环境初始化

• 参照《02 快速入门》中的 ROS 2 环境配置

构建编译

获取代码

• 参照《02 快速入门 · 2.3 配置编译》获取完整代码

编译步骤

cd spacemit_robot
source build/envsetup.sh
cd components/model_zoo/vision
mm
bash scripts/download_all_models.sh
bash scripts/download_assets.sh
cd ../../../
colcon build --packages-select face_detection
source install/setup.bash

编译产物

• 可执行文件：install/lib/face_detection/face_detection_node

3. 快速上手

本节提供完整的操作步骤，帮助您快速跑通人脸检测功能。

3.1 使用摄像头实时检测人脸

准备工作

1. 确保摄像头已连接到设备
2. 确认模型文件路径已在 config 中配置
3. 检查摄像头设备号：ls /dev/video*

重要提示：如果您的摄像头不是 /dev/video0，需要修改配置文件 config/face_detection.yaml 中的 camera_id 参数。

步骤 1：启动人脸检测节点

source install/setup.bash
ros2 launch face_detection face_detection.launch.py

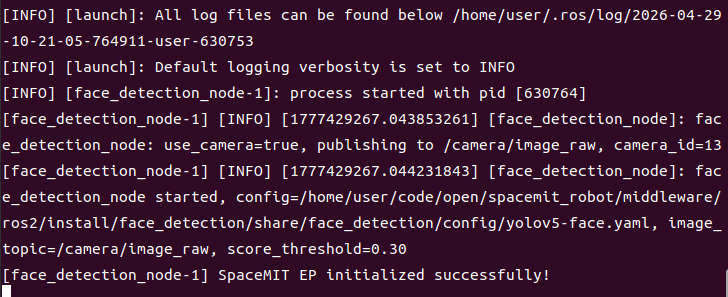

终端输出：

步骤 2：查看检测结果

打开新终端，查看检测框数据：

# 终端 2：查看检测框数据
ros2 topic echo /face_detection/boxes

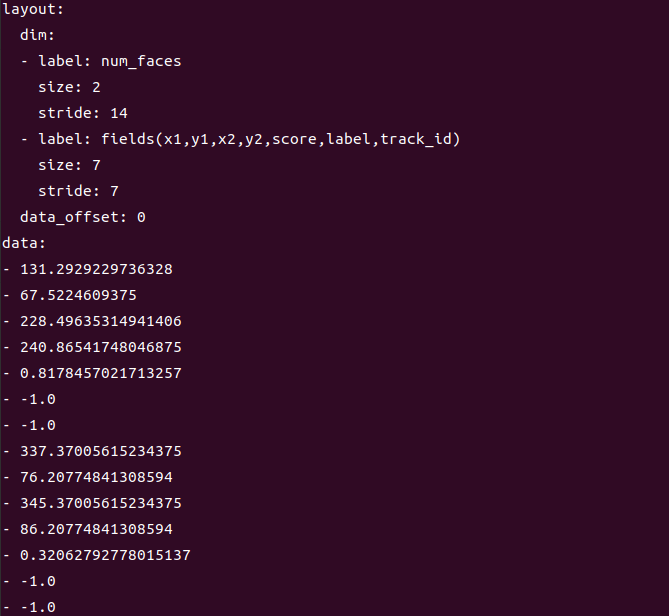

终端输出：

4. 应用开发

接口说明

订阅话题

• /camera/image_raw (sensor_msgs/Image) - 输入图像

发布话题

• /perception/faces (vision_msgs/Detection2DArray) - 标准检测消息
• /face_detection/boxes (std_msgs/Float32MultiArray) - 每人脸 7 个数：x1, y1, x2, y2, score, label, track_id
• /face_detection/debug_image (sensor_msgs/Image) - 可视化图像

使用方式

参数配置

• use_camera：true 时直连摄像头，false 时订阅外部图像话题
• score_threshold：置信度阈值，可调整检测灵敏度
• camera_id：摄像头设备号

命令行传参示例

# 使用摄像头 1，置信度阈值 0.6
ros2 launch face_detection face_detection.launch.py camera_id:=1 score_threshold:=0.6

注意事项

1. 检测结果中的 class_id 统一为 "face"
2. 支持多人脸同时检测，每个人脸都会有独立的检测框
3. 光照条件影响检测效果，建议在良好光照下使用

参考资料

• 配置文件：install/share/face_detection/config/
• 启动文件：install/share/face_detection/launch/face_detection.launch.py

5. 调试指南

日志调试

查看节点日志

# 启动节点后，日志会自动输出到终端
ros2 launch face_detection face_detection.launch.py

提示：如需调整日志级别，可以修改 launch 文件中的日志配置

常用调试命令

检查话题状态

# 查看所有相关话题
ros2 topic list | grep face_detection

# 查看话题发布频率
ros2 topic hz /face_detection/boxes

# 查看节点信息
ros2 node info /face_detection_node

检查输入图像

# 确认图像话题是否有数据
ros2 topic hz /camera/image_raw

# 查看图像话题详细信息
ros2 topic info /camera/image_raw

性能分析

检查 CPU 占用

top -p $(pgrep -f face_detection_node)

检查推理延迟

• 在节点日志中查找 inference time 相关输出

6. 常见问题

问题现象	可能原因	解决方法
节点启动失败，提示找不到模型文件	模型路径配置错误	检查 config yaml 中的 model_path 是否正确
无检测结果输出	输入图像无人脸或置信度阈值过高	1. 确认输入图像中有清晰人脸 2. 降低 score_threshold 参数
漏检或误检	模型精度问题或图像质量差	1. 提高图像分辨率 2. 改善光照条件 3. 调整置信度阈值
小人脸检测不到	输入分辨率不足	提高输入图像分辨率或使用多尺度检测
侧脸检测不到	人脸角度过大	1. 调整拍摄角度 2. 使用支持多角度的模型
提示缺少 vision_msgs	ROS 2 依赖包未安装	安装依赖：sudo apt install ros-humble-vision-msgs

附录

应用场景

• 人脸识别预处理：为人脸识别系统提供人脸区域定位
• 人数统计：统计场景中的人数
• 人脸跟踪：结合跟踪算法实现人脸跟踪
• 安防监控：实时监控场景中的人脸
• 人机交互：检测用户人脸位置，用于交互控制
