基础传感器 · IMU

1. 模块概述

主要功能：本模块提供项目内统一的 IMU 接入能力，负责从底层 CMP10A 串口 IMU 读取加速度、角速度、姿态等惯性数据，并在 ROS 2 / DDS 链路中发布给上层定位、状态估计与导航模块使用。在当前工程里，IMU 主要服务于 linksee 移动机器人方案，用于与底盘里程计配合，给 robot_localization 等模块提供航向角与角速度输入。
规格或特性：
- 当前默认驱动：drv_uart_cmp10a；
- 接口形态：UART 串口 IMU；
- 底层组件默认示例波特率：115200；
- ROS 2 侧节点：peripherals_imu_node/imu_uart_node；
- 默认 DDS 话题：rt/imu；
- linksee EKF 配置中默认订阅 ROS 侧 IMU 话题：/imu/data_raw；
- 组件侧测试程序中 CMP10A 典型输出频率为 50Hz，ROS 2 节点支持通过参数调整发布频率。

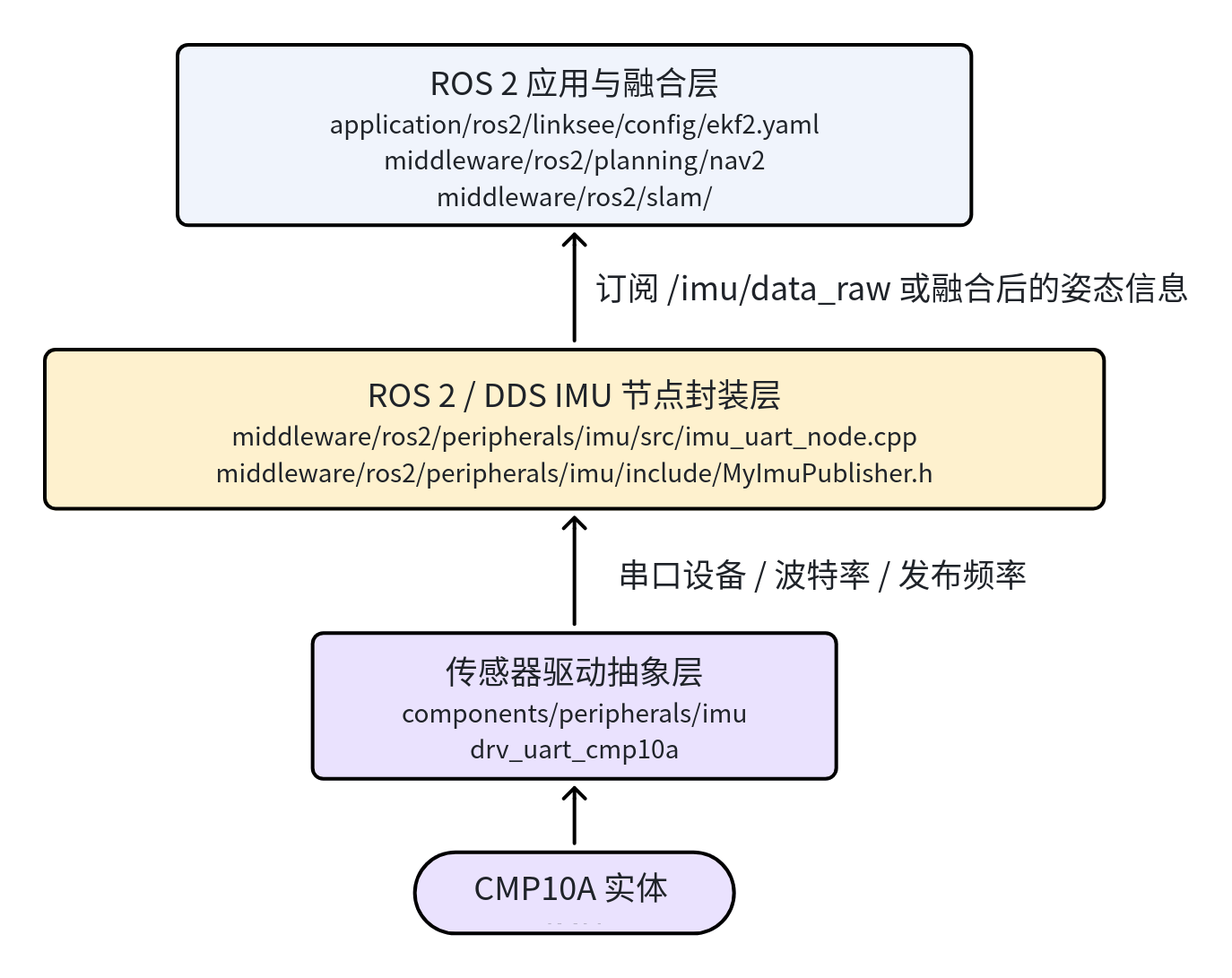

软件框图：当前工程中，IMU 在 ROS 2 使用链路中的位置如下：

路径	职责
`components/peripherals/imu/`	IMU 组件抽象层，统一管理不同 IMU 驱动
`components/peripherals/imu/src/drivers/drv_uart_cmp10a.c`	`CMP10A` 串口驱动实现
`components/peripherals/imu/test/test_imu_uart.c`	组件层串口 IMU 最小化测试程序
`middleware/ros2/peripherals/imu/`	IMU 的 ROS 2 / FastDDS 节点封装
`middleware/ros2/peripherals/imu/src/imu_uart_node.cpp`	IMU 串口读取并发布 DDS 数据的节点
`application/ros2/linksee/config/ekf2.yaml`	`linksee` 方案中的 EKF 融合配置，包含 IMU 融合参数
`target/k3-com260-linksee.json`	`linksee` 目标板配置，默认启用 `components/peripherals/imu` 与 `drv_uart_cmp10a`

2. 环境准备

2.1 前置条件

代码获取

SDK 源码获取和基础编译环境配置统一参考 Linksee参考方案。完成 SDK 初始化后，回到本文继续执行
运行环境：
- 推荐板端环境：k3-com260 + 项目支持的系统镜像；
- ROS2 版本：ROS 2 Humble；
依赖与外部资源：
- 已安装 ROS 2 Humble 基础环境，sudo apt install ros-humble-ros-base
- IMU 底层库由 components/peripherals/imu 提供，ROS 2 节点依赖该库；
环境变量与初始化：

source ~/spacemit_robot/output/staging/setup.bash

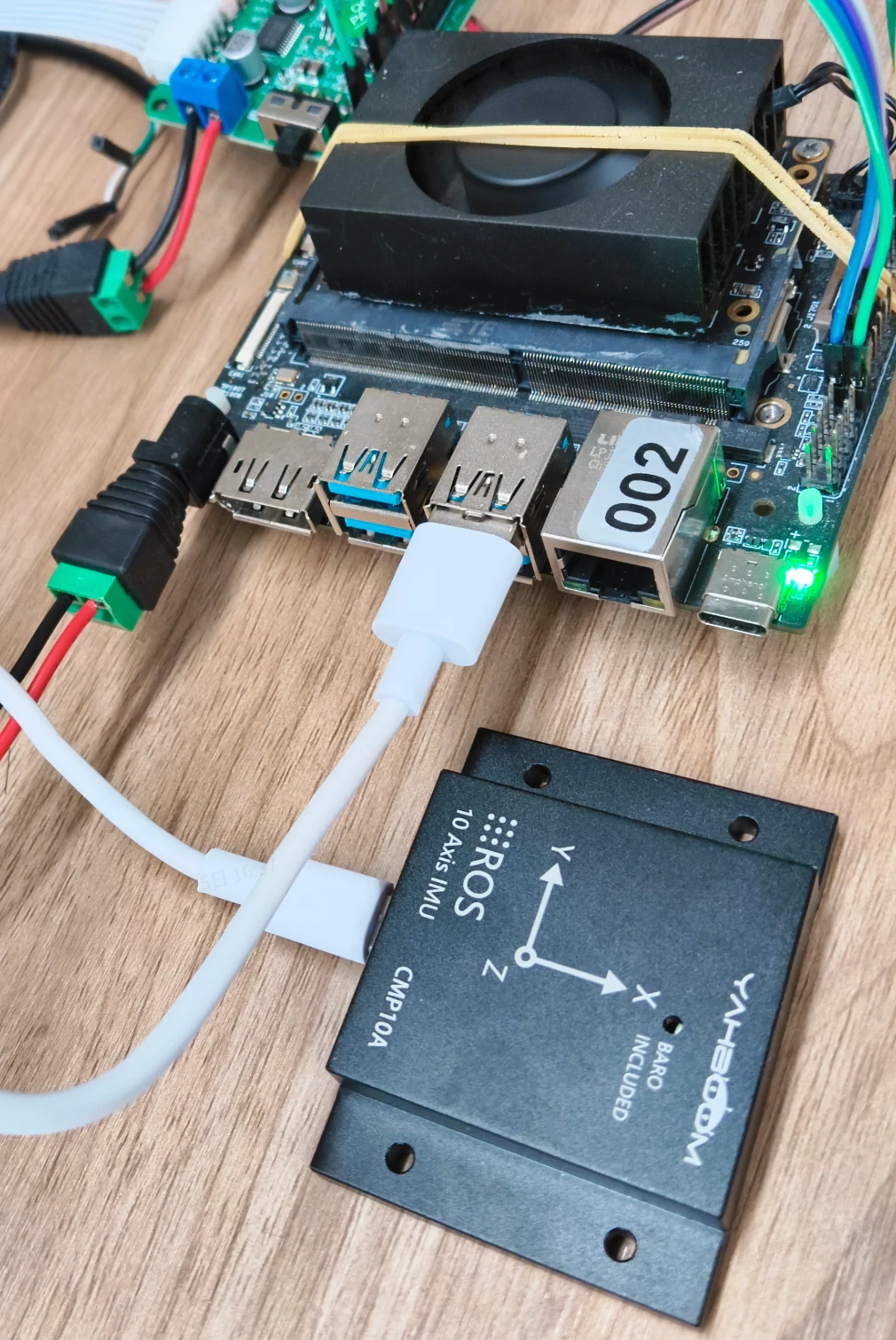

硬件与连接：
- 板型：k3-com260 或兼容板卡；
- 外设：CMP10A 串口 IMU；
- 连接方式：通过板载串口或 USB 转串口接入，最终映射为 /dev/ttyUSB* 或 /dev/ttyS*；
- 使用前需确认供电稳定、接线牢固，并明确 IMU 安装方向与机体坐标系的关系。
工具与权限：
- 需要具备串口设备访问权限；
- 常用调试工具包括 ros2 topic list、ros2 topic echo、rviz2、grep；
- 若提示串口权限不足，可将当前用户加入 dialout 组，或临时调整设备权限。

构建编译

本模块编译：

cd ~/spacemit_robot/
source build/envsetup.sh
lunch # 选择linksee方案
m # 全量编译

产物说明：
- 整仓构建后的运行环境位于 output/staging/；
- 组件层测试程序会生成 test_imu_uart；
- ROS 2 侧可执行程序为 imu_uart_node。
常见差异说明：
- 组件层 README 中示例波特率通常使用 115200，而 ROS 2 节点源码默认参数为 9600，实机运行时应以传感器实际配置为准，建议显式传入 -b 115200；
- 当前 linksee 工程中未发现单独的 IMU Launch 文件，通常需要手动启动 IMU 节点，并再接入 EKF 或其它上层模块。

3. 示例使用

本节偏向当前项目的 ROS 2 侧使用方式，示例命令尽量沿用 linksee 方案中的环境准备与运行习惯。

前置：IMU 已正确接入板端，已确认实际串口设备节点，例如 /dev/ttyUSB0。

所有终端均需要加载 linksee 运行环境

source ~/spacemit_robot/output/staging/setup.bash

步骤 1：启动 IMU ROS 2 / DDS 节点

新开终端执行：

ros2 run peripherals_imu_node imu_uart_node -n "CMP10A:cmp10a_imu" -d /dev/ttyUSB0 -b 115200 -r 50 -t "rt/imu" -i 0

预期现象：终端打印 IMU device initialized、IMU Publisher initialized 等日志，并按设定频率输出发布状态。

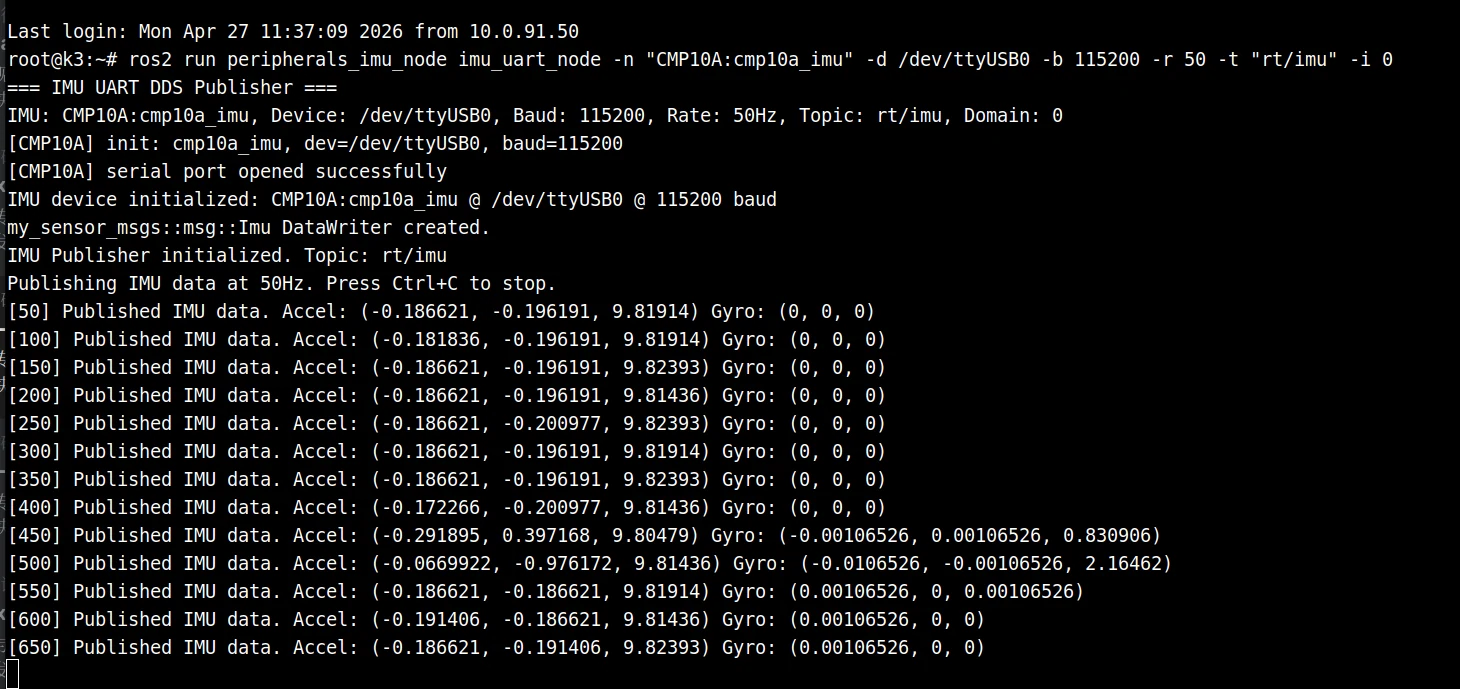

终端输出：

步骤 2：检查 IMU 话题或桥接后的 ROS 侧话题

ros2 topic list | grep imu

若系统中已存在从 DDS 到 ROS 2 的桥接链路，再执行：

ros2 topic echo /imu

预期现象：可以看到 sensor_msgs/msg/Imu 类型数据，且 application/ros2/linksee/config/ekf2.yaml 中的 imu0: /imu/data_raw 可与之对接。

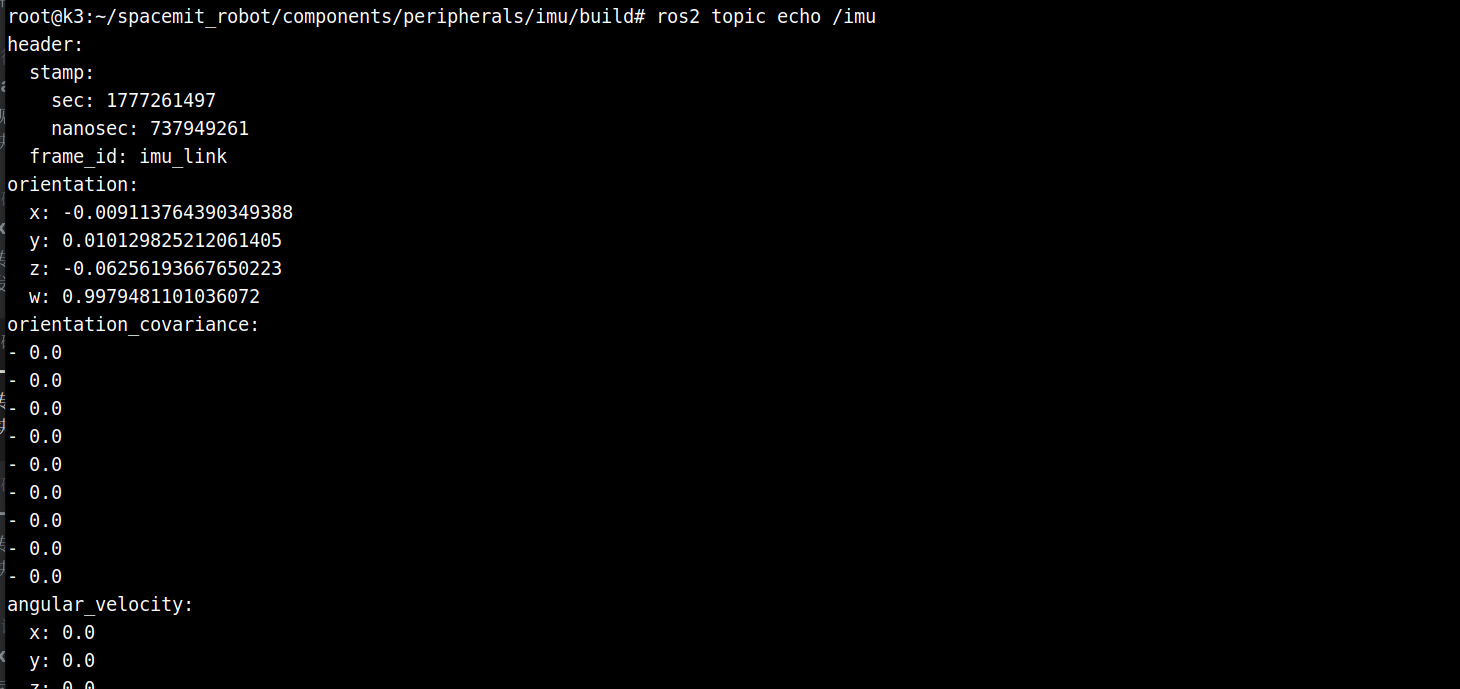

终端输出

参数解释

选项	变量	类型	默认值	说明
`-n`	imu_name	`const char*`	`"CMP10A:cmp10a_imu"`	IMU 设备名称，传给底层 imu_alloc_uart()。
`-d`	dev_path	`const char*`	`"/dev/ttyUSB1"`	串口设备路径。
`-b`	baud	`uint32_t`	`9600`	串口波特率。
`-r`	rate	`uint32_t`	`50`	IMU 采样与发布频率，单位 Hz。有效范围 `1-1000`。
`-t`	topic_name	[std::string]	`"rt/imu"`	DDS 发布的 IMU 话题名。
`-i`	domain_id	`int`	`0`	DDS 域 ID。
`-h`	无	-	-	显示帮助信息并退出。

4. 应用开发

对外 API 或接口形态：
- 组件层 C API：imu_alloc_uart、imu_init、imu_read、imu_free；
- ROS 2 侧可执行入口：ros2 run peripherals_imu_node imu_uart_node；
- DDS 默认话题：rt/imu；
- linksee 融合配置中的 ROS 话题：/imu/data_raw；
- 关键配置文件：application/ros2/linksee/config/ekf2.yaml。
调用方式与注意点：
- 串口设备、波特率、发布频率建议始终通过命令行显式指定，不要完全依赖默认值；
- imu_uart_node 退出时会自动释放 imu_dev_，但异常拔插串口设备时仍需重点关注读失败与重启恢复；
- 若 IMU 安装方向与机体坐标不一致，应通过底层 mounting_matrix 或上层坐标变换做修正；
- 若用于 robot_localization，需确认 IMU 数据满足 REP-103/REP-105 的坐标约定，尤其是航向角方向、角速度单位以及是否移除重力加速度；
- 当前工程里 provider_odom.lua 中 TRAJECTORY_BUILDER_2D.use_imu_data = false，说明并非所有 SLAM 链路默认启用 IMU，接入前要先核对具体上层模块配置。
参考 demo 或示例路径：
- components/peripherals/imu/README.md
- components/peripherals/imu/test/test_imu_uart.c
- middleware/ros2/peripherals/imu/README.md
- middleware/ros2/peripherals/imu/src/imu_uart_node.cpp
- application/ros2/linksee/config/ekf2.yaml
- 3.2-移动机器人linksee.md 中的底盘与里程计启动命令

5. 调试指南

先验证串口，再验证 ROS 2：先跑 test_imu_uart 确认硬件链路通，再启动 imu_uart_node，避免在底层未通时直接排查 EKF 或导航问题。
重点核对串口参数：CMP10A 组件层文档默认示例使用 115200，而 ROS 2 节点默认参数是 9600。若忘记显式传 -b 115200，常见现象是节点能启动但数据异常或读取失败。
优先检查话题与配置是否一致：linksee 的 ekf2.yaml 默认订阅 /imu/data_raw，而 IMU ROS 2 节点 README 中默认发布的是 rt/imu。若没有桥接或重映射，EKF 将收不到 IMU 数据。
常用检查命令：
- ls -l /dev/ttyUSB0：确认设备节点是否存在；
- ros2 topic list | grep imu：确认 IMU 相关话题是否出现；
- ros2 topic echo /imu/data_raw：确认 ROS 侧是否已有标准 IMU 消息；
- grep -n "imu0" ~/spacemit_robot/application/ros2/linksee/config/ekf2.yaml：快速核对 EKF 输入配置。
与硬件/内核同事联调时建议收集：
- IMU 型号、接线方式、设备节点、波特率；
- 传感器安装方向、是否做过坐标变换；
- 静止时的加速度 / 角速度原始输出；
- ROS 2 节点日志、底层测试程序日志；
- 当前桥接链路或话题重映射方式。

6. 常见问题

现象	可能原因	处理
`imu_uart_node` 启动后提示 `Failed to allocate IMU device`	串口设备不存在、权限不足、设备路径写错	检查 `/dev/ttyUSB` 或 `/dev/ttyS` 是否存在；确认用户有权限访问串口；必要时调整设备权限或加入 `dialout` 组
节点启动成功但 IMU 数据异常、姿态跳变明显	波特率与传感器实际设置不一致	不要使用默认值，显式指定 `-b 115200`，并与上位机或传感器配置保持一致
EKF 启动后看不到 IMU 融合效果	IMU 节点输出话题与 `ekf2.yaml` 配置不一致	核对 `rt/imu`、`/imu/data_raw` 之间是否有桥接、重映射或转换；确保 EKF 真正订阅到数据
静止时航向持续漂移	陀螺零偏较大、安装方向不正确、坐标约定不一致	先用底层测试程序观察原始数据；必要时做零偏校准；检查安装方向与坐标系转换
启动导航或建图后仍表现不稳定	直接跳过底层验证，IMU、里程计、雷达链路未逐步打通	按“IMU 原始读数 → ROS 2 话题 → EKF 融合 → 建图/导航”的顺序逐层验证
