1. 模块概述​

  • 主要功能：rtabmap 模块基于 ROS 2 rtabmap_ros 组件封装，提供面向当前项目的 RGB-D 建图/定位能力，并额外提供一个基于 3D 激光点云的建图启动入口。在本项目中，它位于 middleware/ros2/slam/rtabmap_run，适合用于带深度相机的移动机器人进行室内建图、回环检测和后续导航联动。
  • 规格或特性：
    • 算法形态：RGB-D SLAM、定位模式、3D 点云建图；
    • RGB-D 输入：彩色图、深度图、相机内参；
    • 默认 2D 栅格输出：/map；
    • 扩展输出：/camera/cloud、/camera/obstacles、/camera/ground；
    • 运行参数：use_sim_time、localization；
    • 导航联动：可配合 middleware/ros2/planning/nav2/launch/nav2_rtabmap_rgbd.launch.py 使用。

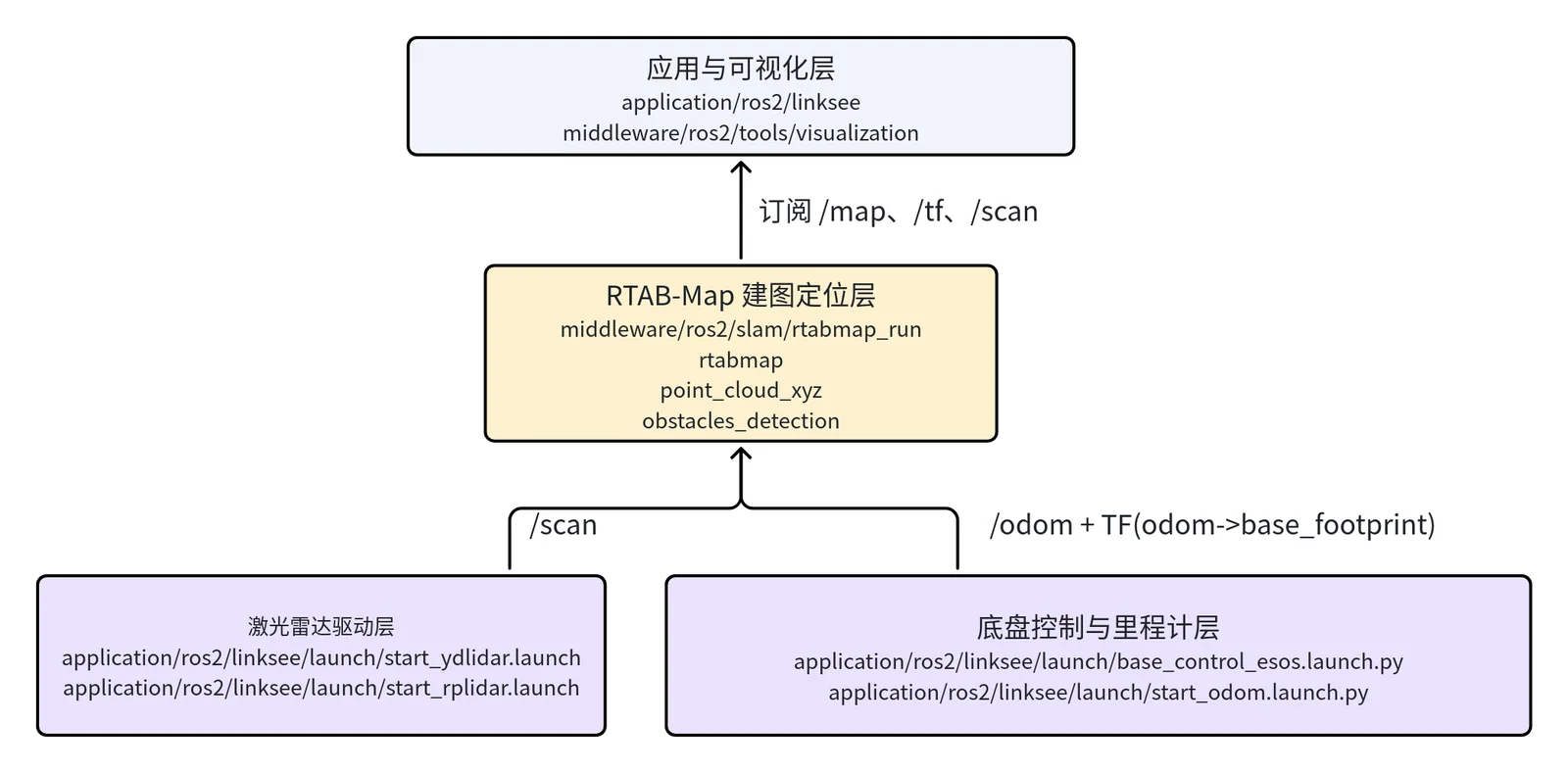

  • 软件框图：当前工程中，rtabmap 在整体方案中的位置如下：

  • 相关目录结构：
路径职责
middleware/ros2/slam/rtabmap_run/launch/rgbd_slam.launch.pyRGB-D 建图/定位启动入口
middleware/ros2/slam/rtabmap_run/launch/3d_lidar_slam.launch.py3D 激光点云建图入口
middleware/ros2/slam/rtabmap_run/README.md模块中文说明
middleware/ros2/planning/nav2/launch/nav2_rtabmap_rgbd.launch.py基于 RTAB-Map 的导航启动入口
middleware/ros2/tools/visualization/launch/display_rgbd.launch.pyRGB-D/导航相关可视化入口

2. 环境准备​

2.1 前置条件​

  • 获取代码

    SDK 源码获取和基础编译环境配置统一参考 Linksee参考方案。完成 SDK 初始化后，回到本文继续执行

  • 运行环境：

    • K3 Com260 + Bianbu26 LXQT；
    • ROS 版本：ROS 2 Humble；

  • 依赖与外部资源：

    • 系统需安装 rtabmap_ros 相关包；
    sudo apt install 'ros-humble-rtabmap*' ros-humble-aruco-markers-msgs
    • RGB-D 模式需准备深度相机，并发布以下话题：
      • /camera/color/image_raw
      • /camera/color/camera_info
      • /camera/depth/image_rect_raw
      • /camera/depth/camera_info

  • 环境变量与初始化：

source ~/spacemit_robot/output/staging/setup.bash
  • 硬件与连接：
    • 建议使用 RealSense D415/D435 系列相机；
    • 若用于 linksee 方案，需额外保证底盘侧 /odom 和 TF 链路正常；
    • RGB-D 相机应固定牢靠，保证彩色与深度图对齐关系正确；
    • 3D LiDAR 使用时，需确认点云坐标系与机器人本体坐标系一致。

2.2 构建编译​

  • SDK 全量编译：
cd ~/spacemit_robot
source build/envsetup.sh
lunch # 选择k3-com260-linksee
m
  • 产物说明：
    • SDK 产物位于 ~/spacemit_robot/output/staging/；
    • 模块主要提供 Launch 封装。
  • 常见差异说明：
    • RGB-D 模式更适合室内近距离建图与导航联动；
    • 3D LiDAR 模式更适合点云建图验证，但当前默认启动内容较精简；
    • 导航联动通常需要额外启动 nav2_rtabmap_rgbd.launch.py。

3. 示例使用​

前置：默认 RGB-D 相机驱动、里程计与 TF 已准备就绪。

所有终端都需要导入：source ~/spacemit_robot/output/staging/setup.bash

步骤 1：启动底盘与里程计链路

如在 linksee 实机上验证，可先启动底盘控制和里程计：

ros2 launch linksee base_control_esos.launch.py

终端输出：

启动激光雷达和里程计

ros2 launch linksee start_ydlidar.launch.py
ros2 launch linksee start_odom.launch.py

终端输出

预期现象：/odom 与基础 TF 正常。

步骤2：启动深度相机

ros2 launch realsense2_camera rs_launch.py camera_namespace:=/

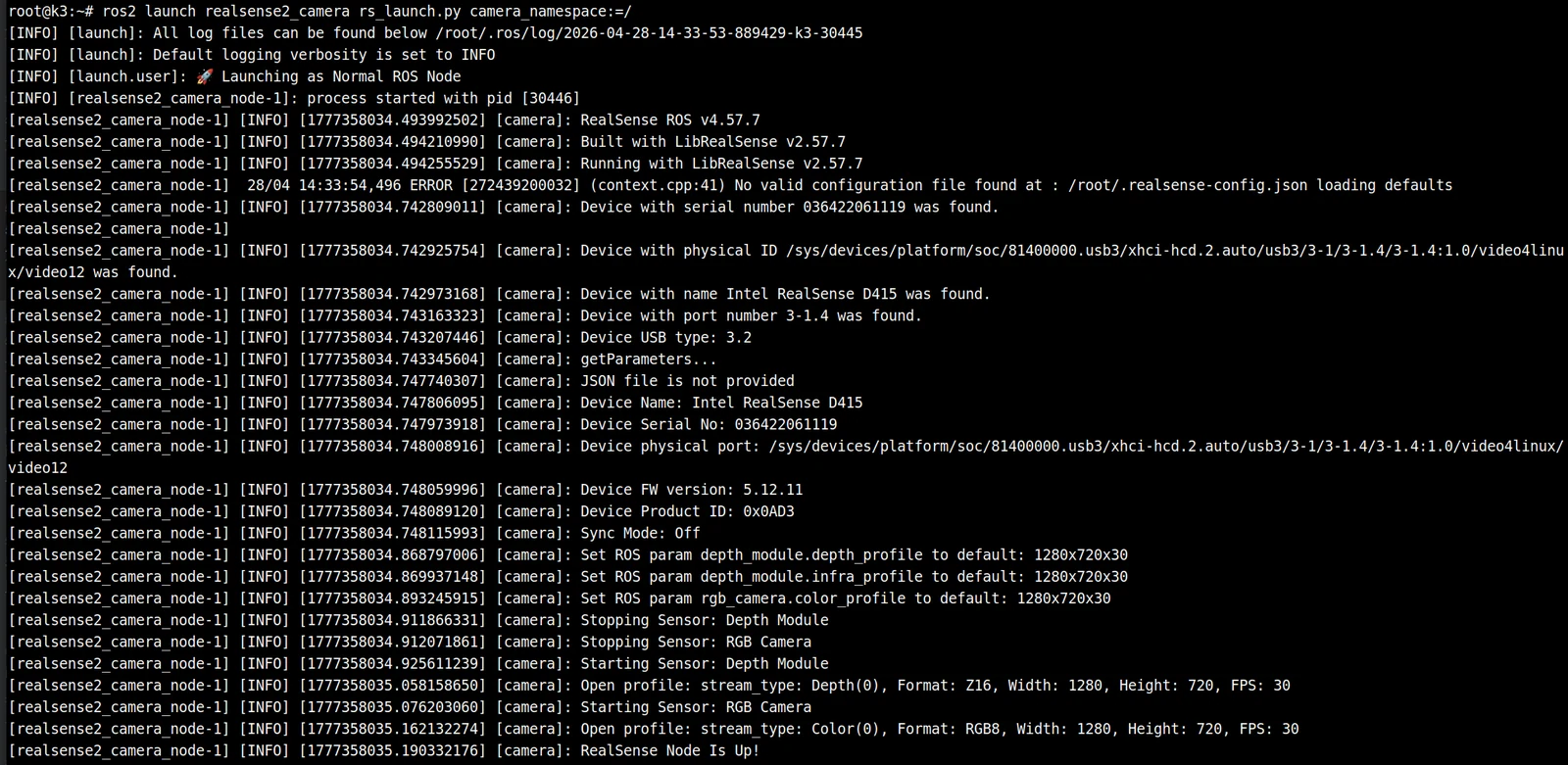

终端输出：

步骤 3：启动 RGB-D 建图

ros2 launch rtabmap_run rgbd_slam.launch.py

预期现象：rtabmap、point_cloud_xyz、obstacles_detection 等节点正常启动；开始发布 /map、/camera/cloud、/camera/obstacles、/camera/ground。

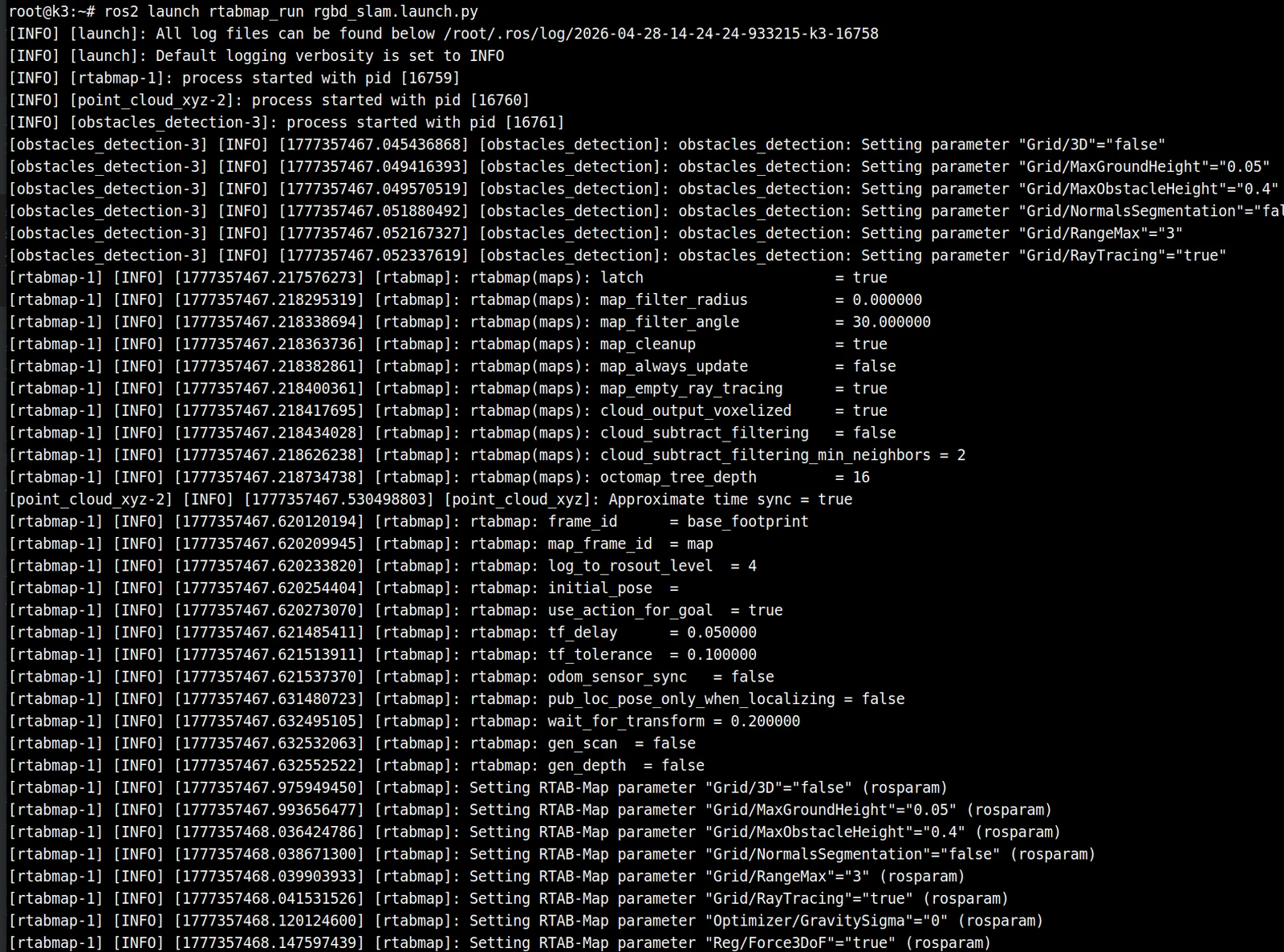

终端输出

步骤 4：PC 端可视化

source ~/visual_ws/install/setup.bash
ros2 launch visualization display_rgbd.launch.py

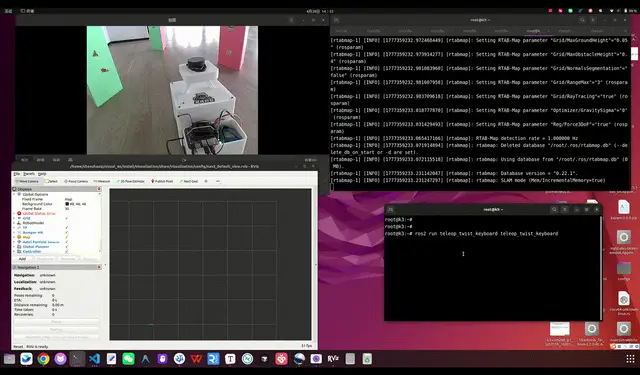

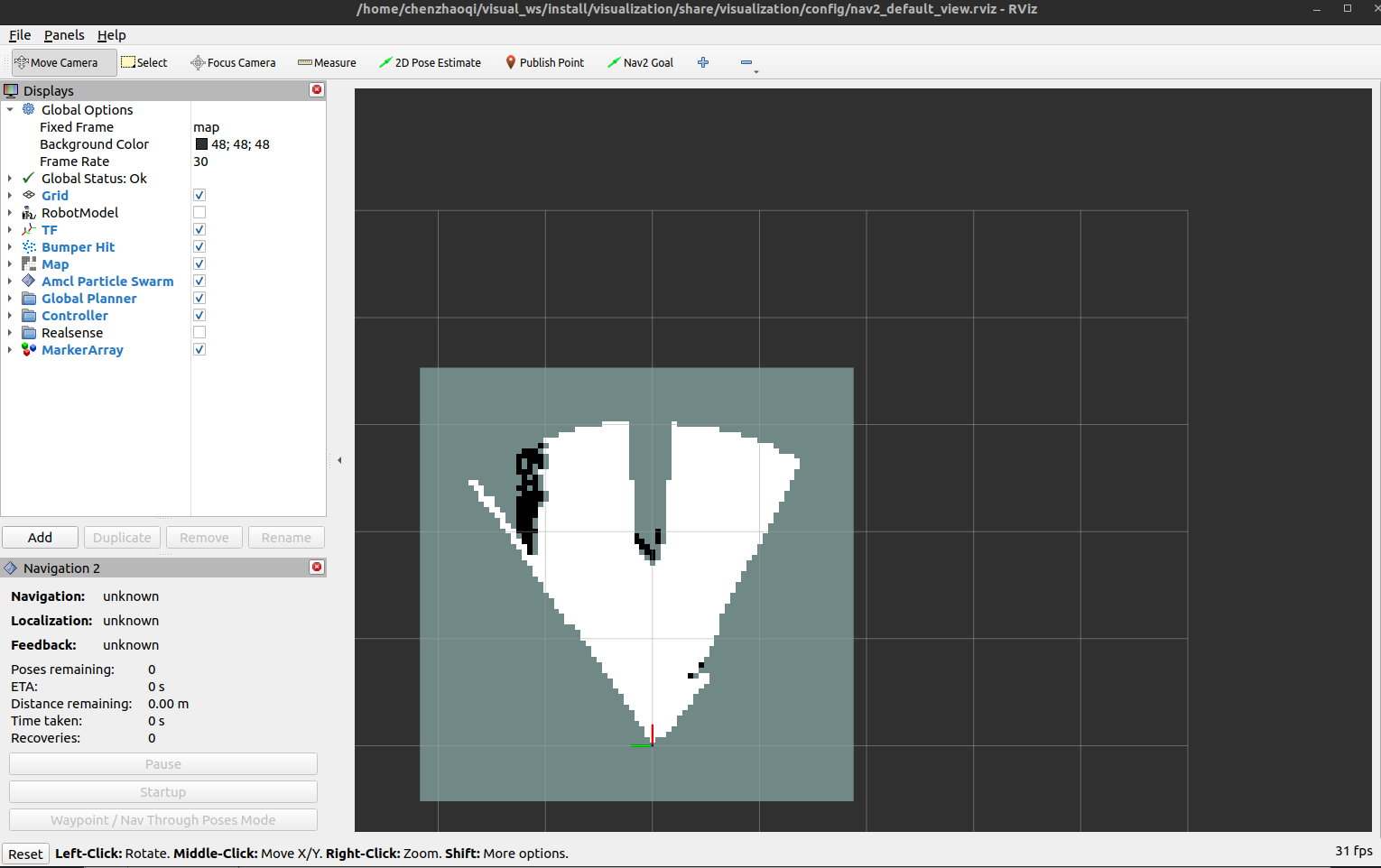

预期现象：RViz 中可看到 RGB-D 相关可视化结果、点云与地图更新。

步骤5：启动键盘控制

ros2 run teleop_twist_keyboard teleop_twist_keyboard

使用键盘控制移动，扩大建图范围

预期效果

4. 应用开发​

  • 对外 API 或接口形态：
    • 启动入口：ros2 launch rtabmap_run rgbd_slam.launch.py、ros2 launch rtabmap_run 3d_lidar_slam.launch.py；
    • 导航入口：ros2 launch nav2 nav2_rtabmap_rgbd.launch.py；
    • RGB-D 输入话题：/camera/color/image_raw、/camera/color/camera_info、/camera/depth/image_rect_raw、/camera/depth/camera_info；
    • 3D 点云输入话题：/points；
    • 输出话题：/map、/camera/cloud、/camera/obstacles、/camera/ground；
    • 运行参数：use_sim_time、localization。
  • 调用方式与注意点：
    • RGB-D 模式对相机内参与时间同步较敏感，先确认图像链路稳定；
    • 定位模式依赖已有数据库，若数据库不存在则无法正常重定位；
    • 与导航联动时，应明确地图/定位数据来源，避免多套 SLAM 或定位模块同时输出冲突信息；
    • 3D LiDAR 启动入口当前默认只启用核心 rtabmap 节点，若需更完整链路，应进一步扩展 launch。
  • 参考 demo 或示例路径：
    • middleware/ros2/slam/rtabmap_run/launch/rgbd_slam.launch.py
    • middleware/ros2/slam/rtabmap_run/launch/3d_lidar_slam.launch.py
    • middleware/ros2/planning/nav2/launch/nav2_rtabmap_rgbd.launch.py
    • middleware/ros2/tools/visualization/launch/display_rgbd.launch.py。

5. 调试指南​

  • 优先检查传感器输入：
    • RGB 图像、深度图、相机参数必须同时完整；
    • 深度图无数据时，点云链路通常也不会正常；
    • 3D LiDAR 模式下，需重点确认 /points 点云坐标系与频率。
  • 里程计与 TF 排查：
    • rtabmap 对 odom -> base_footprint 精度较敏感；
    • 建图漂移时，优先排查底盘里程计和相机安装外参。
  • 定位模式排查：
    • 确认 ~/.ros/rtabmap.db 是否存在；
    • 若数据库损坏或为空，建议重新建图；
    • 若能启动但无法稳定定位，需检查当前环境与建图库场景差异是否过大。
  • 可视化建议：
    • 使用 display_rgbd.launch.py 或 display_navigation.launch.py 检查点云、地图和导航状态；
    • 若只有图像无地图，通常是 rtabmap 主节点未正常工作或输入不完整；
    • 若地图有但障碍物/地面分割异常，需重点检查深度图质量与相机安装高度。
  • 联调建议收集的信息：
    • 相机型号、分辨率、帧率、话题名；
    • 深度图是否对齐、相机外参是否固定；
    • 当前运行模式是建图、定位还是 3D LiDAR；
    • 数据库文件、启动参数与导航参数文件路径。

6. 常见问题​

现象可能原因处理
rgbd_slam.launch.py 启动失败系统未安装 rtabmap_ros 或相机话题不完整安装 RTAB-Map 依赖，并检查 RGB、Depth、CameraInfo 话题
建图漂移严重里程计误差大、相机外参不准或场景纹理不足检查 /odom、TF、相机安装姿态，必要时重新标定
没有点云输出深度图未发布、话题名不匹配或深度数据异常检查 /camera/depth/image_rect_raw 与相关 remap 配置
定位模式无法启动缺少 ~/.ros/rtabmap.db 或数据库不可用确认数据库存在且可读，必要时重新建图生成
导航启动后定位不稳定RTAB-Map 输出与导航参数不匹配，或多模块同时发布定位信息检查 nav2_rtabmap_rgbd.launch.py 参数，避免同时启用其他定位/SLAM 模块
3D LiDAR 模式效果不佳点云质量不足、坐标系不正确或默认 launch 链路较简化先确认 /points 数据质量，再按实际需求补充 ICP/可视化节点
