机器感知 · 语义分割

1. 模块概述

本模块提供基于 PP-LiteSeg 的语义分割能力，对图像中每个像素分配语义类别，适用于场景理解、可行驶区域分析、环境语义建模等场景。

功能特性

• 算法：PP-LiteSeg（Cityscapes，19 类）
• 推理后端：SpaceMIT EP（ONNX Runtime）
• 输出格式：
  • sensor_msgs/Image（mono8 类别标签图）
  • std_msgs/Float32MultiArray（前景类别像素统计）
  • sensor_msgs/Image（bgr8 调试叠加图）
• 不支持：实例级 ID、目标跟踪

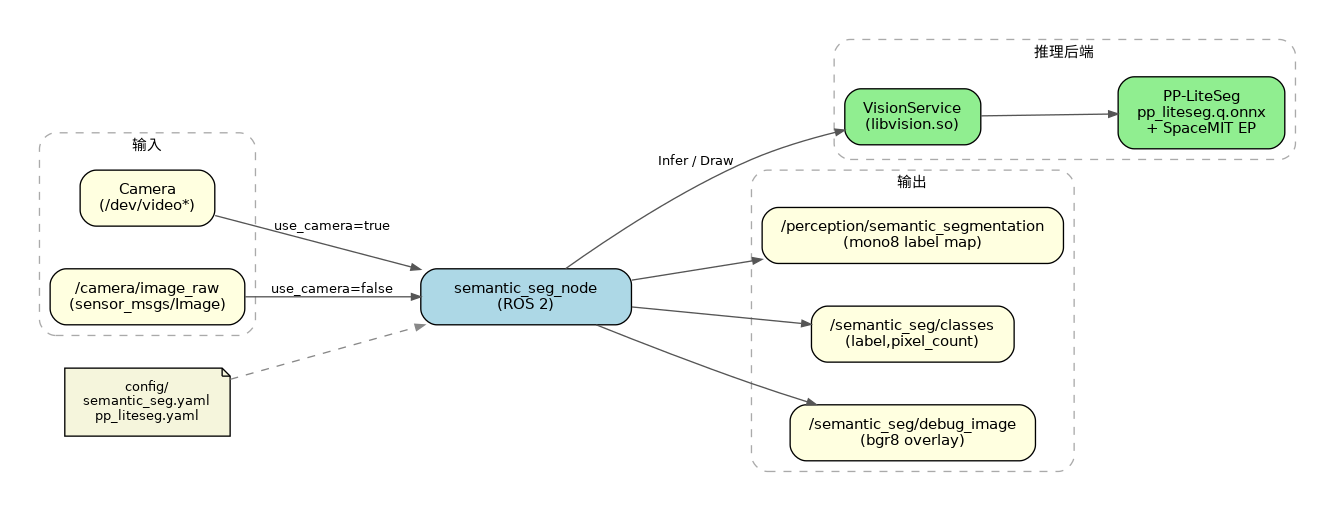

软件框图

目录结构

semantic_seg/
├── src/
│   ├── semantic_seg_node.cpp    # 主节点实现
│   ├── image_utils.cpp          # 图像消息转换
│   └── segmentation_utils.cpp   # 掩码合成与像素统计
├── config/
│   ├── semantic_seg.yaml        # 节点参数
│   └── pp_liteseg.yaml          # 模型配置
├── launch/
│   └── semantic_seg.launch.py   # 启动文件
├── include/semantic_seg/
├── tests/
└── package.xml

2. 环境准备

前置条件

运行环境

• 操作系统：Ubuntu 20.04 或 22.04
• ROS 版本：ROS 2 Humble

依赖资源

• output/staging：提供视觉推理库（libvision.so 与 vision_service.h）
• PP-LiteSeg 模型：~/.cache/models/vision/pp_liteseg/pp_liteseg.q.onnx
• ROS 2 依赖包：rclcpp、sensor_msgs、std_msgs、ament_index_cpp

硬件要求

• 支持 USB 摄像头或外部图像话题输入
• 设备节点可通过 ls /dev/video* 查看

环境初始化

• 参照《02 快速入门》中的 ROS 2 环境配置

构建编译

获取代码

• 参照《02 快速入门 · 2.3 配置编译》获取完整代码

编译步骤

cd spacemit_robot
source build/envsetup.sh
cd components/model_zoo/vision
mm
bash scripts/download_all_models.sh
bash scripts/download_assets.sh
cd ../../../
# 推荐用 SDK 方式把包安装到 output/staging
cd middleware/ros2/perception/semantic_seg && mm --with-deps
# 或：
# colcon build --packages-select semantic_seg
# source install/setup.bash

编译产物

• 可执行文件：install/lib/semantic_seg/semantic_seg_node （若使用 SDK staging，则为 output/staging/lib/semantic_seg/semantic_seg_node）

3. 快速上手

本节提供完整的操作步骤，帮助您快速跑通语义分割功能。

3.1 使用摄像头实时分割

准备工作

1. 确保摄像头已连接
2. 确认模型已下载到 ~/.cache/models/vision/pp_liteseg/pp_liteseg.q.onnx
3. 检查摄像头设备号：

   ls /dev/video*

重要提示：默认配置 config/semantic_seg.yaml 中 camera_id 为 1。若摄像头不是对应设备，请修改该参数。

步骤 1：启动语义分割节点

source install/setup.bash   # 或 source output/staging/setup.bash
ros2 launch semantic_seg semantic_seg.launch.py

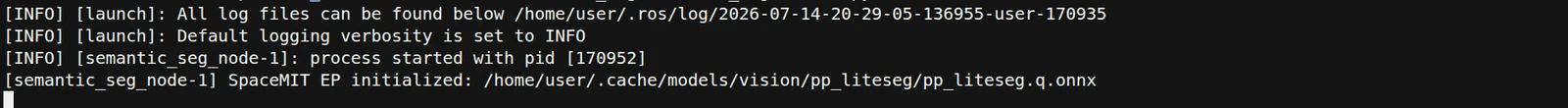

终端输出：

步骤 2：查看类别像素统计

打开新终端：

ros2 topic echo /semantic_seg/classes

每条消息为 [label, pixel_count] 成对重复，仅包含前景类（label ≠ 0）。

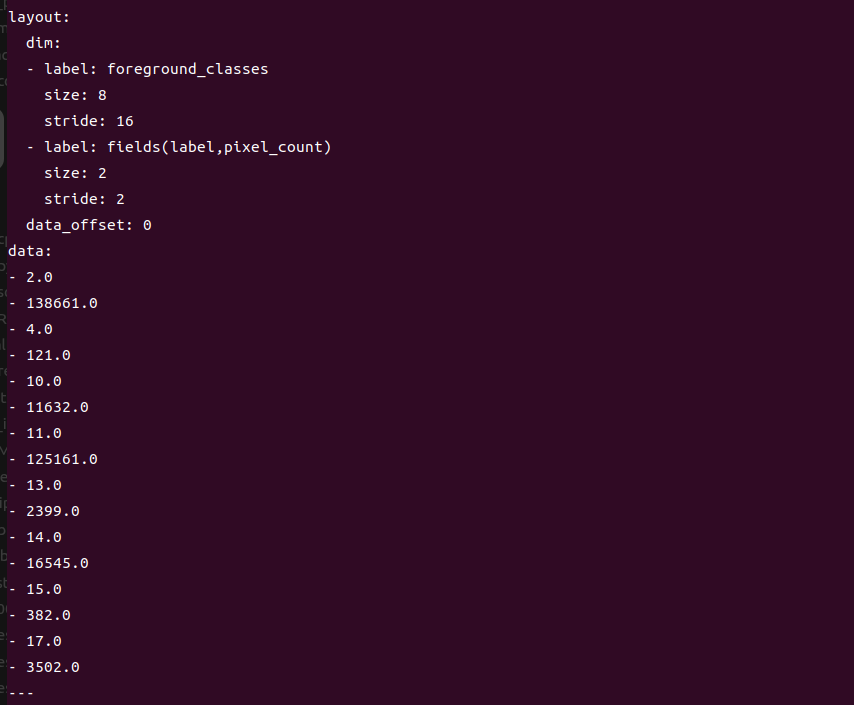

终端输出：

步骤 3：查看掩码与调试图

# 语义标签图（mono8；像素值为类别 ID，0 为背景）
ros2 topic echo /perception/semantic_segmentation --once --qos-reliability best_effort

# 调试叠加图频率
ros2 topic hz /semantic_seg/debug_image

3.2 订阅外部图像话题

ros2 run semantic_seg semantic_seg_node --ros-args \
  -p use_camera:=false \
  -p image_topic:=/camera/image_raw

然后由其他节点向 /camera/image_raw 发布图像。

4. 应用开发

接口说明

订阅话题

• /camera/image_raw (sensor_msgs/Image)：当 use_camera:=false 时订阅；use_camera:=true 时由节点打开摄像头并发布该话题

发布话题

• /perception/semantic_segmentation (sensor_msgs/Image, mono8)：像素值为类别 ID，0 为背景
• /semantic_seg/classes (std_msgs/Float32MultiArray)：成对字段 [label, pixel_count]
• /semantic_seg/debug_image (sensor_msgs/Image, bgr8)：VisionService::Draw 可视化结果

语义类别（Cityscapes 19 类参考）

默认模型基于 Cityscapes 风格类别（具体以模型训练定义为准），常见包括：

• 道路、人行道、建筑、墙壁、栅栏、杆
• 交通灯、交通标志、植被、地形、天空
• 人、骑行者、汽车、卡车、公交车、火车、摩托车、自行车

使用方式

参数配置（config/semantic_seg.yaml）

参数	默认值	说明
config_path	空（自动指向 pp_liteseg.yaml）	模型 yaml 路径
lazy_load	true	是否延迟加载模型
image_topic	/camera/image_raw	图像话题
mask_topic	/perception/semantic_segmentation	标签图输出话题
classes_topic	/semantic_seg/classes	类别像素统计话题
debug_image_topic	/semantic_seg/debug_image	调试图话题
use_camera	true	是否直连摄像头
camera_id	1	摄像头编号
camera_fps	30.0	摄像头采集帧率，必须 > 0

命令行传参示例

ros2 launch semantic_seg semantic_seg.launch.py \
  use_camera:=false \
  image_topic:=/camera/image_raw

注意事项

1. 标签范围：有效前景 label 为 1..255；不合法掩码会被跳过
2. 重叠处理：多份有效掩码重叠时，以后来者覆盖先到者
3. mask/debug 话题 QoS：使用 SensorDataQoS（best_effort），订阅时请匹配 reliability
4. 计算量：分割相对检测更重，可关注板端帧率与线程数配置（见 pp_liteseg.yaml）

参考资料

• 节点配置：install/share/semantic_seg/config/semantic_seg.yaml
• 模型配置：install/share/semantic_seg/config/pp_liteseg.yaml
• 启动文件：install/share/semantic_seg/launch/semantic_seg.launch.py
• 包内 README：middleware/ros2/perception/semantic_seg/README.md

5. 调试指南

日志调试

ros2 launch semantic_seg semantic_seg.launch.py
# 正常应看到类似：
# SpaceMIT EP initialized: .../pp_liteseg.q.onnx

常用调试命令

# 确认节点与话题
ros2 node list | grep semantic_seg
ros2 topic list | grep -E 'semantic_seg|semantic_segmentation'

# 查看输出频率
ros2 topic hz /semantic_seg/classes
ros2 topic hz /perception/semantic_segmentation

# 查看参数
ros2 param list /semantic_seg_node

性能优化建议

• 确认使用量化模型 pp_liteseg.q.onnx
• 合理配置 default_params.num_threads
• 避免在同一板端同时启动过多重推理节点

6. 常见问题

问题现象	可能原因	解决方法
节点启动失败，找不到模型	pp_liteseg.yaml 中 model_path 不正确或模型未下载	检查 ~/.cache/models/vision/pp_liteseg/pp_liteseg.q.onnx，必要时重新执行模型下载脚本
有话题但结果全背景	输入图异常或推理失败	检查输入话题与节点日志中的 infer failed 警告
echo 不到 mask/debug	QoS 不匹配	增加 --qos-reliability best_effort
camera_fps 启动即退出	参数非法	camera_fps 必须有限且 > 0
外接话题无输入	仍在摄像头模式	设置 use_camera:=false 并指定正确的 image_topic
分割结果不理想	场景与 Cityscapes 域差异大	更换适配场景的模型或补充训练数据

附录

应用场景

• 场景理解：区分天空、建筑、植被、道路等区域
• 导航辅助：识别可行驶/可行走区域语义
• 环境建模：为规划与定位提供语义先验

与实例分割的区别

对比项	语义分割（本模块）	实例分割（5.1.6）
模型	PP-LiteSeg	YOLOv8-Seg
输出含义	每个像素一个语义类别	每个目标一个实例 ID
掩码格式	mono8	mono16
元数据	各类别像素计数	实例框 + score + label
