机器感知 · 手势识别

1. 模块概述

本模块提供基于 YOLOv5 的手势识别能力，可以检测图像中的手势并识别手势类型，适用于人机交互、手势控制、手语识别等场景。

功能特性

算法：YOLOv5 手势检测模型
输入分辨率：可配置，默认 640×640
支持手势类型：根据训练模型而定（如：OK、点赞、比心、挥手等）
推理后端：SpaceMIT EP（ONNX Runtime）
输出格式：vision_msgs/Detection2DArray、Float32MultiArray

软件框图

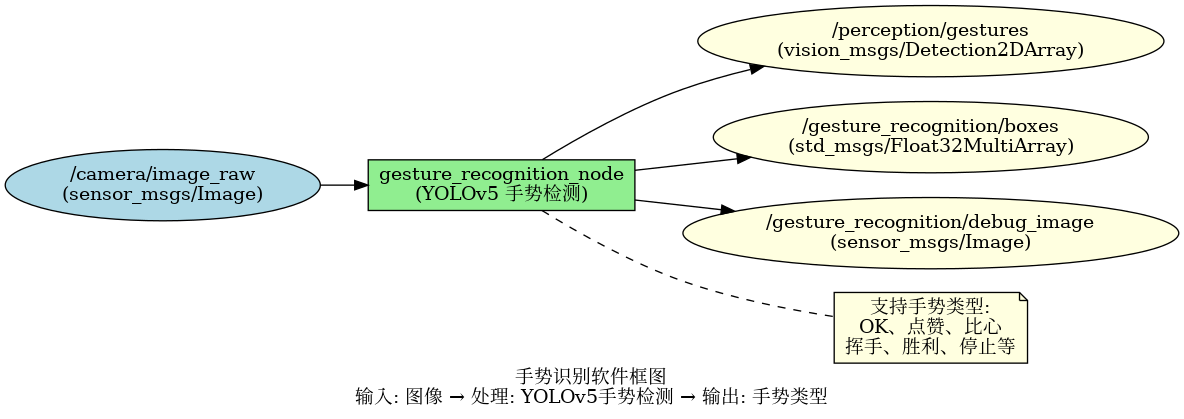

手势识别软件框图

目录结构

gesture_recognition/
├── src/
│   └── gesture_recognition_node.cpp   # 主节点实现
├── config/
│   └── yolov5_gesture.yaml            # 模型配置
├── launch/
│   └── gesture_recognition.launch.py  # 启动文件
└── package.xml

2. 环境准备

前置条件

运行环境

操作系统：Ubuntu 20.04 或 22.04
ROS 版本：ROS 2 Humble

依赖资源

output/staging：提供视觉推理库（libvision.so 与 vision_service.h）
YOLOv5 手势模型文件：~/.cache/models/vision/yolov5/yolov5_gesture.q.onnx
ROS 2 依赖包：rclcpp、sensor_msgs、std_msgs、perception_common、vision_msgs

硬件要求

支持 USB 摄像头或网络摄像头

环境初始化

参照《02 快速入门》中的 ROS 2 环境配置

构建编译

获取代码

参照《02 快速入门 · 2.3 配置编译》获取完整代码

编译步骤

cd spacemit_robot
source build/envsetup.sh
cd components/model_zoo/vision
mm
bash scripts/download_all_models.sh
bash scripts/download_assets.sh
cd ../../../
colcon build --packages-select gesture_recognition
source install/setup.bash

编译产物

可执行文件：install/lib/gesture_recognition/gesture_recognition_node

3. 快速上手

本节提供完整的操作步骤，帮助您快速跑通手势识别功能。

3.1 使用摄像头实时识别手势

准备工作

确保摄像头已连接到设备
确认模型文件已下载到 ~/.cache/models/vision/yolov5/yolov5_gesture.q.onnx
检查摄像头设备号：ls /dev/video*

重要提示：如果您的摄像头不是 /dev/video0，需要修改配置文件 config/gesture_recognition.yaml 中的 camera_id 参数。

步骤 1：启动手势识别节点

source install/setup.bash
ros2 launch gesture_recognition gesture_recognition.launch.py

终端输出：

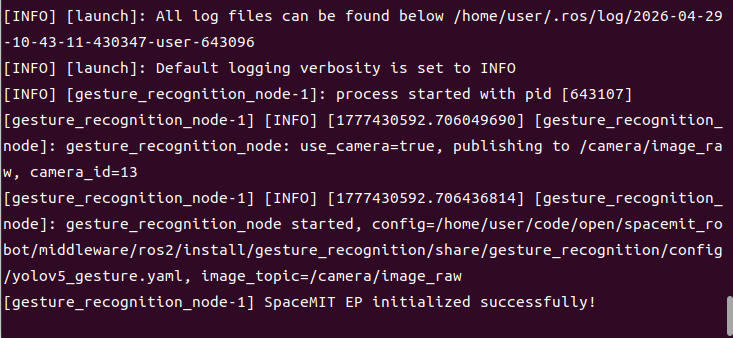

手势识别节点启动截图

步骤 2：查看识别结果

打开新终端，查看手势检测框数据：

# 终端 2：查看手势检测框数据
ros2 topic echo /gesture_recognition/boxes

终端输出：

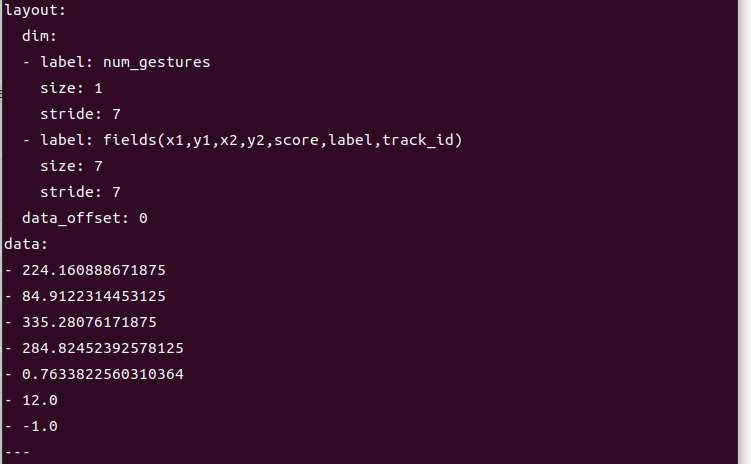

手势识别结果输出示例

4. 应用开发

接口说明

订阅话题

/camera/image_raw (sensor_msgs/Image) - 输入图像

发布话题

/perception/gestures (vision_msgs/Detection2DArray) - 标准检测消息
/gesture_recognition/boxes (std_msgs/Float32MultiArray) - 每手势 7 个数：x1, y1, x2, y2, score, label, track_id
/gesture_recognition/debug_image (sensor_msgs/Image) - 带框与标签的可视化图像

使用方式

参数配置

use_camera：true 时直连摄像头并发布图像，false 时订阅外部图像话题
score_threshold：置信度阈值，可调整识别灵敏度
class：手势类别配置，需与模型匹配

命令行传参示例

# 使用摄像头 1，置信度阈值 0.4
ros2 launch gesture_recognition gesture_recognition.launch.py camera_id:=1 score_threshold:=0.4

注意事项

手势类型取决于训练模型：需确保 yaml 中的 class 配置与模型匹配
光照条件影响识别效果：建议在良好光照条件下使用
手势应清晰可见：手势不应被遮挡，且应在摄像头视野范围内
距离适中：手势距离摄像头不宜过远或过近

参考资料

配置文件：install/share/gesture_recognition/config/yolov5_gesture.yaml
启动文件：install/share/gesture_recognition/launch/gesture_recognition.launch.py

5. 调试指南

日志调试

查看节点日志

# 启动节点后，日志会自动输出到终端
ros2 launch gesture_recognition gesture_recognition.launch.py

提示：如需调整日志级别，可以修改 launch 文件中的日志配置

常用调试命令

检查话题状态

# 查看所有相关话题
ros2 topic list | grep gesture_recognition

# 查看话题发布频率
ros2 topic hz /gesture_recognition/boxes

# 查看节点参数
ros2 param list /gesture_recognition_node

动态调整参数

# 动态修改置信度阈值
ros2 param set /gesture_recognition_node score_threshold 0.4

检查输入图像

# 确认图像话题是否有数据
ros2 topic hz /camera/image_raw

性能分析

检查 CPU 占用

top -p $(pgrep -f gesture_recognition_node)

检查推理延迟

在节点日志中查找 inference time 相关输出

6. 常见问题

问题现象	可能原因	解决方法
节点启动失败，提示找不到模型文件	模型路径配置错误	检查 `~/.cache/models/vision/yolov5/yolov5_gesture.q.onnx` 是否存在
无识别结果输出	输入图像无手势或置信度阈值过高	1. 确认场景中有清晰手势 2. 降低 score_threshold
手势识别错误	模型训练数据不足或手势不标准	1. 使用标准手势 2. 改善光照条件 3. 重新训练模型
识别延迟高	图像分辨率过高或硬件性能不足	1. 降低输入分辨率 2. 调整 num_threads 参数
误检其他物体为手势	置信度阈值过低	提高 score_threshold 参数
提示缺少 vision_msgs	ROS 2 依赖包未安装	安装依赖：`sudo apt install ros-humble-vision-msgs`

附录

常见手势类型

根据训练模型，可能支持的手势类型包括：

OK 手势：拇指和食指形成圆圈
点赞：竖起大拇指
比心：双手或单手形成心形
挥手：手掌左右摆动
胜利手势：食指和中指呈 V 字形
停止手势：手掌向前伸出

应用场景

人机交互：通过手势控制机器人或设备
手语识别：识别手语进行交流
智能家居：手势控制家电设备
游戏控制：使用手势进行游戏操作
演示控制：手势控制演示文稿翻页
