机器感知 · 目标检测

1. 模块概述

本模块提供基于 YOLOv8 的通用目标检测能力，可以实时识别图像中的 80 类常见物体（人、车辆、动物、日常用品等）。

功能特性

• 算法：YOLOv8n（轻量级版本，适合嵌入式设备）
• 输入分辨率：640×640
• 支持类别：COCO 80 类（包括人、自行车、汽车、猫、狗、椅子、杯子等）
• 推理后端：SpaceMIT EP（ONNX Runtime）
• 输出格式：vision_msgs/Detection2DArray、Float32MultiArray

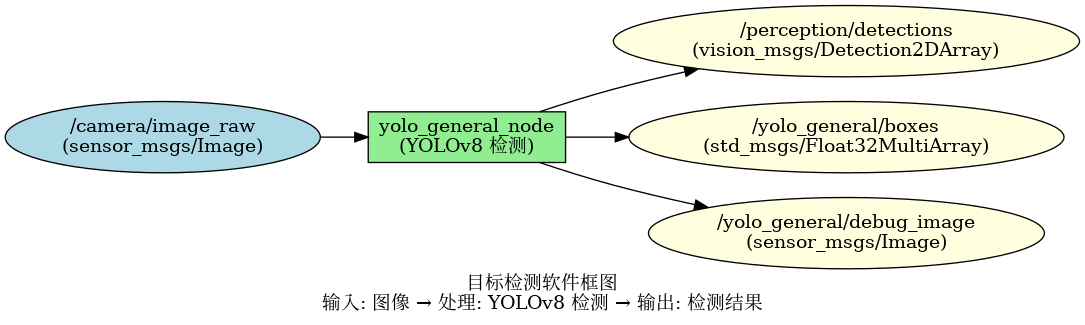

软件框图

目录结构

yolo_general/
├── src/
│   └── yolo_general_node.cpp      # 主节点实现
├── config/
│   └── yolov8.yaml                # 模型配置
├── launch/
│   └── yolo_general.launch.py     # 启动文件
└── package.xml

2. 环境准备

前置条件

运行环境

• 操作系统：Ubuntu 20.04 或 22.04
• ROS 版本：ROS 2 Humble

依赖资源

• output/staging：提供视觉推理库（libvision.so 与 vision_service.h）
• YOLOv8 模型文件：~/.cache/models/vision/yolov8/yolov8n.q.onnx
• COCO 标签文件：assets/labels/coco.txt
• ROS 2 依赖包：rclcpp、sensor_msgs、std_msgs、perception_common、vision_msgs

硬件要求

• 支持 USB 摄像头或网络摄像头
• 设备节点通常为 /dev/video0（可通过 ls /dev/video* 查看）

环境初始化

• 参照《02 快速入门》中的 ROS 2 环境配置

构建编译

获取代码

• 参照《02 快速入门 · 2.3 配置编译》获取完整代码

编译步骤

cd spacemit_robot
source build/envsetup.sh
cd components/model_zoo/vision
mm
bash scripts/download_all_models.sh
bash scripts/download_assets.sh
cd ../../../
colcon build --packages-select yolo_general
source install/setup.bash

编译产物

• 可执行文件：install/lib/yolo_general/yolo_general_node

3. 快速上手

本节提供完整的操作步骤，帮助您快速跑通目标检测功能。

3.1 使用摄像头实时检测

这是最常用的场景，直接使用摄像头进行实时目标检测。

准备工作

1. 确保摄像头已连接到设备
2. 确认模型文件已下载到 ~/.cache/models/vision/yolov8/yolov8n.q.onnx
3. 检查摄像头设备号（通常是 0 或 1）：

   ls /dev/video*

重要提示：如果您的摄像头不是 /dev/video0，需要修改配置文件 config/yolo_general.yaml 中的 camera_id 参数。

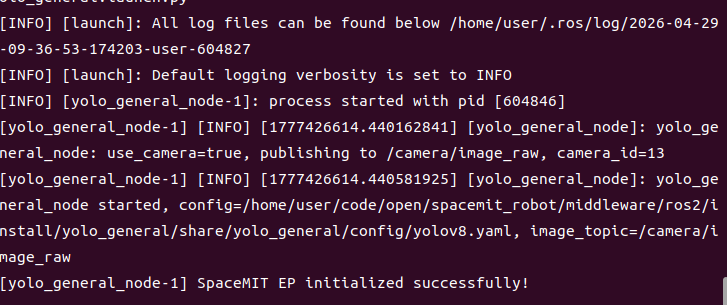

步骤 1：启动检测节点

source install/setup.bash
ros2 launch yolo_general yolo_general.launch.py

终端输出：

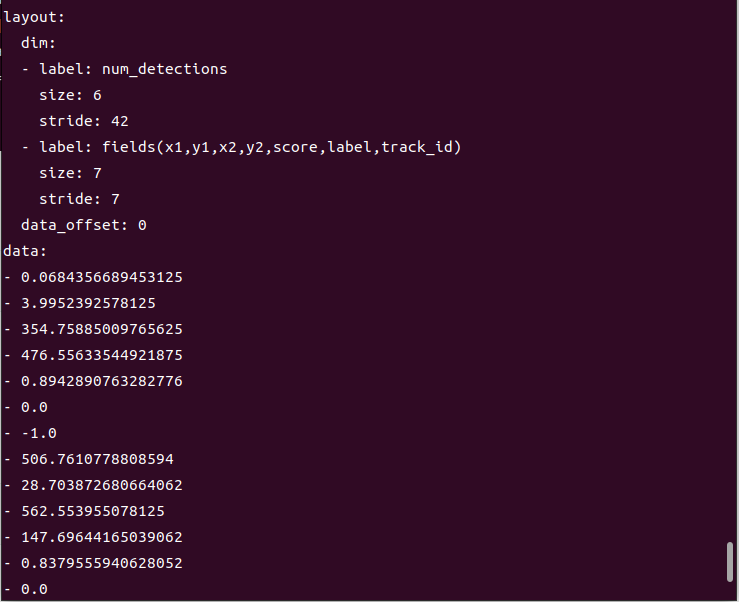

步骤 2：查看检测结果

打开新终端，查看检测框数据：

# 终端 2：查看检测框数据
ros2 topic echo /yolo_general/boxes

终端输出：

4. 应用开发

接口说明

订阅话题

• /camera/image_raw (sensor_msgs/Image) - 输入图像

发布话题

• /perception/detections (vision_msgs/Detection2DArray) - 标准检测消息，包含类别、置信度、边界框
• /yolo_general/boxes (std_msgs/Float32MultiArray) - 简化格式，每个目标 7 个数：x1, y1, x2, y2, score, label, track_id
• /yolo_general/debug_image (sensor_msgs/Image) - 带检测框的可视化图像

使用方式

参数配置

• use_camera：true 时直连摄像头，false 时订阅外部图像话题
• score_threshold：置信度阈值，默认 0.25（范围 0-1，值越高检测越严格）
• camera_id：摄像头设备号，默认 0

命令行传参示例

# 使用摄像头 1，置信度阈值 0.5
ros2 launch yolo_general yolo_general.launch.py camera_id:=1 score_threshold:=0.5

注意事项

1. 置信度阈值调整：如果检测结果太多误检，可以提高 score_threshold；如果漏检太多，可以降低该值
2. 摄像头模式：使用 use_camera:=true 时，节点会自动发布原始图像到 /camera/image_raw
3. 订阅模式：使用 use_camera:=false 时，需要其他节点发布图像到 /camera/image_raw

参考资料

• 配置文件：install/share/yolo_general/config/yolov8.yaml
• 启动文件：install/share/yolo_general/launch/yolo_general.launch.py

5. 调试指南

日志调试

查看节点日志

# 启动节点后，日志会自动输出到终端
ros2 launch yolo_general yolo_general.launch.py

提示：如需调整日志级别，可以修改 launch 文件中的日志配置

常用调试命令

检查话题状态

# 查看所有相关话题
ros2 topic list | grep yolo_general

# 查看话题发布频率
ros2 topic hz /yolo_general/boxes

# 查看节点信息
ros2 node info /yolo_general_node

检查输入图像

# 确认图像话题是否有数据
ros2 topic hz /camera/image_raw

# 查看图像话题详细信息
ros2 topic info /camera/image_raw

动态调整参数

# 查看所有参数
ros2 param list /yolo_general_node

# 动态修改置信度阈值
ros2 param set /yolo_general_node score_threshold 0.4

性能分析

检查 CPU 占用

top -p $(pgrep -f yolo_general_node)

检查推理延迟

• 在节点日志中查找 inference time 相关输出

6. 常见问题

问题现象	可能原因	解决方法
节点启动失败，提示找不到模型文件	模型路径配置错误或文件不存在	1. 检查 ~/.cache/models/vision/yolov8/yolov8n.q.onnx 是否存在 2. 修改 config/yolov8.yaml 中的 model_path
无检测结果输出	输入图像话题无数据或置信度阈值过高	1. 检查图像话题：ros2 topic hz /camera/image_raw 2. 降低 score_threshold 参数（如改为 0.15）
检测框位置不准确	输入图像分辨率与模型训练分辨率差异大	1. 调整摄像头分辨率 2. 修改 config 中的 image_size 参数
推理速度慢，帧率低	硬件性能不足或线程数配置不当	1. 检查 CPU 占用情况 2. 调整 config 中的 num_threads 参数 3. 考虑使用更轻量的模型
提示缺少 vision_msgs	ROS 2 依赖包未安装	安装依赖：sudo apt install ros-humble-vision-msgs
误检太多	置信度阈值过低	提高 score_threshold 参数（如改为 0.4 或 0.5）
漏检目标	置信度阈值过高或目标太小	1. 降低 score_threshold 参数 2. 提高输入图像分辨率

附录

COCO 80 类别列表

常见类别包括：

• 人物：person
• 交通工具：bicycle, car, motorcycle, bus, truck
• 动物：cat, dog, bird, horse, cow
• 家具：chair, couch, bed, dining table
• 电子设备：tv, laptop, mouse, keyboard, cell phone
• 日常用品：bottle, cup, fork, knife, spoon, bowl

完整类别列表请参考 assets/labels/coco.txt 文件。
