视觉 · 多目标跟踪

1. 模块概述

• 主要功能：基于检测器 + 跟踪器的多目标跟踪（MOT），在视频流中为每个目标分配唯一 ID 并维持跨帧关联。支持 ByteTrack 和 OC-SORT 两种跟踪算法，均以 YOLOv8 作为前端检测器。
• 规格或特性：
  • 支持跟踪器：ByteTrack、OC-SORT
  • 前端检测器：YOLOv8n
  • 检测器输入尺寸：[1, 3, 640, 640]
  • 量化类型：int8（检测器）
  • 输出：边界框 + 置信度 + 类别 + 跟踪 ID（track_id）
  • 推理后端：ONNX Runtime + SpaceMITExecutionProvider
  • 接口形态：C++（vision_service.h）、Python（spacemit_vision wheel：VisionServiceNative）
• 相关目录结构：

examples/bytetrack/
├── config/bytetrack.yaml    # ByteTrack 配置
├── cpp/bytetrack.cpp        # C++ 示例
├── python/bytetrack.py      # Python 示例
└── scripts/                 # 模型下载脚本
examples/ocsort/
├── config/ocsort.yaml       # OC-SORT 配置
├── cpp/ocsort.cpp           # C++ 示例
├── python/ocsort.py         # Python 示例
└── scripts/                 # 模型下载脚本
src/deploy/bytetrack/        # ByteTrack 部署实现
src/deploy/ocsort/           # OC-SORT 部署实现

2. 环境准备

前置条件

SDK 源码获取和基础编译环境配置统一参考 2.3-构建编译。完成 SDK 初始化后，回到本文继续执行"构建编译"。

后续命令默认在 spacemit_robot SDK 根目录执行。

构建编译

系统缺少依赖时先安装：

sudo apt install python3-spacemit-ort opencv-spacemit libeigen3-dev spacemit-onnxruntime libyaml-cpp-dev

在 SDK 根目录加载构建环境后编译视觉组件：

source build/envsetup.sh
cd components/model_zoo/vision
mm

SDK 集成构建会把 bytetrack、ocsort 等示例程序安装到 output/staging/bin，加载 build/envsetup.sh 后可直接运行。

运行 Python 示例前，需先安装 spacemit_vision wheel：

cd components/model_zoo/vision
python3 -m pip install -U pybind11 build setuptools wheel
cmake -S . -B build && cmake --build build -j
python3 -m pip install --force-reinstall src/python/dist/*.whl
python3 -c "from spacemit_vision import VisionServiceNative; print('ok')"

模型权重默认存放路径为 ~/.cache/models/vision/yolov8/ 与 ~/.cache/models/vision/ocsort/。须先手动执行下载脚本；缺失时程序会直接报错（Model file not found）。

3. 示例使用（从 0 跑通）

3.1 ByteTrack 多目标跟踪（Python）

前置：见 §2。

步骤 1：下载模型

cd components/model_zoo/vision
bash examples/bytetrack/scripts/download_models.sh

预期现象：模型文件下载至 ~/.cache/models/vision/yolov8/yolov8n_no_dfl.q.onnx。

步骤 2：下载测试素材

bash scripts/download_assets.sh

预期现象：测试视频下载至 ~/.cache/assets/video/003_palace.mp4。

步骤 3：运行跟踪

python3 examples/bytetrack/python/bytetrack.py --config examples/bytetrack/config/bytetrack.yaml

预期现象：视频窗口显示带有跟踪 ID 的检测框，终端输出每帧的跟踪结果与 FPS。

步骤 4（可选）：使用摄像头

先确认摄像头设备号（--camera-id 为 /dev/videoN 中的 N，默认 0）：

v4l2-ctl --list-devices
ls /dev/video*

若 --camera-id 0 无法打开，请根据输出选择实际采集节点（例如 /dev/video20 对应 --camera-id 20）。需要时可执行 v4l2-ctl -d /dev/videoN --all 查看节点详情。

# Python ByteTrack（可选摄像头设备号，默认 0）
python3 examples/bytetrack/python/bytetrack.py --config examples/bytetrack/config/bytetrack.yaml --use-camera --camera-id 0

# Python OC-SORT（可选摄像头设备号，默认 0）
python3 examples/ocsort/python/ocsort.py --config examples/ocsort/config/ocsort.yaml --use-camera --camera-id 0

# C++ ByteTrack（可选摄像头设备号，默认 0）
bytetrack examples/bytetrack/config/bytetrack.yaml --use-camera --camera-id 0

# C++ OC-SORT（可选摄像头设备号，默认 0）
ocsort examples/ocsort/config/ocsort.yaml --use-camera --camera-id 0

3.2 OC-SORT 多目标跟踪（Python）

步骤 1：下载模型

bash examples/ocsort/scripts/download_models.sh

步骤 2：运行跟踪

python3 examples/ocsort/python/ocsort.py --config examples/ocsort/config/ocsort.yaml

步骤 3（可选）：使用摄像头实时跟踪

设备号查询方式见 §3.1 步骤 4。

python3 examples/ocsort/python/ocsort.py --config examples/ocsort/config/ocsort.yaml --use-camera --camera-id 0

3.3 ByteTrack / OC-SORT（C++）

# ByteTrack
bytetrack examples/bytetrack/config/bytetrack.yaml

# OC-SORT
ocsort examples/ocsort/config/ocsort.yaml

3.4 运行结果示例

终端输出示例（以 ByteTrack 为例）：

bytetrack examples/bytetrack/config/bytetrack.yaml
Opening video: /home/user/.cache/assets/video/003_palace.mp4
Real-time display. Press 'q' to quit.
SpaceMIT EP initialized successfully!

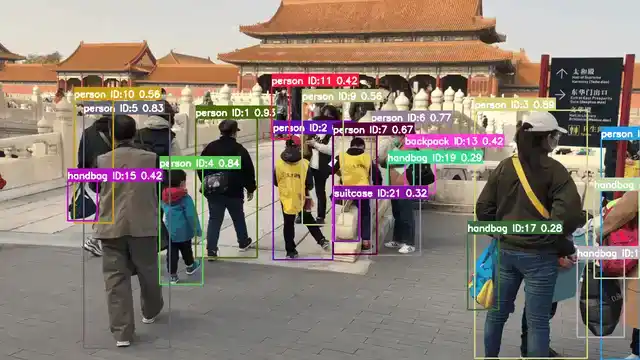

可视化结果：

图中展示了视频帧中的目标检测框和跟踪 ID，相同 ID 在不同帧中保持一致。

4. 应用开发

本章面向应用开发者，说明如何在自己的 C++ 或 Python 应用中集成多目标跟踪组件。完整接口定义以 include/vision_service.h 和 src/python/spacemit_vision/vision_service_native.py 为准；本节介绍常用公开接口和典型调用方式。

4.1 接口说明

多目标跟踪组件支持 ByteTrack 和 OC-SORT 两种算法，均基于检测 + 跟踪范式。应用侧逐帧输入视频帧，组件输出检测框和跨帧唯一的跟踪 ID。

4.1.1 常用数据结构

类型	说明
vision::Tracking	跟踪结果具体类型（位于 namespace vision），字段包含边界框 bbox（BoundingBox，含 x1/y1/x2/y2）、置信度 score、类别 ID label、跟踪 ID track_id、跟踪状态 state（Tentative/Confirmed/Lost）。
VisionServiceResponse	推理响应，results 字段为 variant 列表 vision::ResultList，承载本次推理的所有结果（跟踪场景为 vision::Tracking）。
vision::get_track_id / get_bbox / get_label / get_score	读取 variant 结果共有字段的便捷函数；track_id 用 vision::get_track_id(result) 读取。

4.1.2 服务初始化

C++ 接口

接口	说明	参数	返回值
VisionService::Create	从 YAML 配置文件创建跟踪服务实例	config_path：YAML 配置文件路径	VisionService 智能指针
VisionService::LastCreateError	获取最近一次创建失败的错误信息	无	错误描述字符串

Python 接口

接口	说明	参数	返回值
VisionServiceNative.create	从 YAML 配置文件创建服务实例	config_path：YAML 路径；model_path_override：可选覆盖模型路径	VisionServiceNative 实例
VisionServiceNative.last_create_error	获取最近一次创建失败的错误信息	无	错误描述字符串

4.1.3 多目标跟踪

C++ 接口

接口	说明	参数	返回值
Infer	对图像文件进行检测和跟踪	image_path：图像文件路径；response：输出响应	VisionServiceStatus
Infer	对 cv::Mat 图像进行检测和跟踪	image：OpenCV Mat 对象；response：输出响应	VisionServiceStatus
Draw	在图像上绘制跟踪结果（边界框、跟踪 ID、类别）。无状态，需显式传入结果	image：输入图像；response：推理响应；out_image：输出图像	VisionServiceStatus
LastError	获取最近一次推理的错误信息	无	错误描述字符串

Python 接口

接口	说明	参数	返回值
infer_image	对图像进行推理	image_or_path：BGR numpy 数组或图像路径；conf/iou：可选阈值（<=0 用 yaml 默认）	(VisionServiceStatus, results 列表)
draw	绘制最近一次推理结果	image：BGR numpy 数组	(VisionServiceStatus, 绘制后图像)
supports_draw	当前模型是否支持 C++ 侧绘制	无	bool
last_error	获取最近一次推理错误	无	错误描述字符串

4.1.4 性能监控

C++ 接口

接口	说明	参数	返回值
SetTimingOptions	启用/禁用性能计时	options：VisionServiceTimingOptions（含 enabled、print_to_stdout）	void
GetLastTiming	获取最近一次推理的各阶段耗时	无	VisionServiceTiming 结构体（跟踪管线含 detect_ms、track_ms、infer_ms；通用图像管线含 preprocess_ms、model_infer_ms、postprocess_ms）

4.2 典型调用流程

4.2.1 C++ 视频跟踪（ByteTrack）

#include "vision_service.h"
#include <opencv2/opencv.hpp>
#include <iostream>
#include <variant>

int main() {
    // 1. 创建跟踪服务
    auto tracker = VisionService::Create("examples/bytetrack/config/bytetrack.yaml");
    if (!tracker) {
        std::cerr << "Failed to create tracker: "
                  << VisionService::LastCreateError() << std::endl;
        return -1;
    }

    // 2. 启用性能计时（可选）
    VisionServiceTimingOptions timing_options;
    timing_options.enabled = true;
    tracker->SetTimingOptions(timing_options);

    // 3. 打开视频
    cv::VideoCapture cap("video.mp4");
    cv::Mat frame, output;

    while (cap.read(frame)) {
        // 4. 执行跟踪
        VisionServiceResponse response;
        VisionServiceStatus ret = tracker->Infer(frame, &response);
        if (ret != VISION_SERVICE_OK) {
            std::cerr << "Tracking failed: " << tracker->LastError() << std::endl;
            continue;
        }

        // 5. 处理结果（response.results 为 vision::ResultList 变体列表）
        std::cout << "Frame: " << cap.get(cv::CAP_PROP_POS_FRAMES)
                  << ", Tracked objects: " << response.results.size() << std::endl;

        for (const auto& result : response.results) {
            vision::BoundingBox box = vision::get_bbox(result);
            // 读取跟踪状态需取具体类型 vision::Tracking
            const vision::Tracking* trk = std::get_if<vision::Tracking>(&result);
            std::cout << "  Track ID: " << vision::get_track_id(result)
                      << ", Class: " << vision::get_label(result)
                      << ", Score: " << vision::get_score(result)
                      << ", Box: [" << box.x1 << "," << box.y1 << ","
                      << box.x2 << "," << box.y2 << "]";
            if (trk) {
                std::cout << ", State: " << static_cast<int>(trk->state);
            }
            std::cout << std::endl;
        }

        // 6. 绘制结果（无状态，显式传入 response）
        tracker->Draw(frame, response, &output);
        cv::imshow("Tracking", output);

        if (cv::waitKey(1) == 'q') break;
    }

    // 7. 查看性能指标（可选）
    auto timing = tracker->GetLastTiming();
    std::cout << "Detection: " << timing.detect_ms << " ms" << std::endl;
    std::cout << "Tracking: " << timing.track_ms << " ms" << std::endl;

    return 0;
}

4.2.2 C++ 实时摄像头跟踪

#include "vision_service.h"
#include <opencv2/opencv.hpp>

int main() {
    auto tracker = VisionService::Create("examples/bytetrack/config/bytetrack.yaml");
    cv::VideoCapture cap(0);  // 打开摄像头
    cv::Mat frame, output;

    while (cap.read(frame)) {
        VisionServiceResponse response;
        if (tracker->Infer(frame, &response) != VISION_SERVICE_OK) continue;
        tracker->Draw(frame, response, &output);

        cv::imshow("Real-time Tracking", output);
        if (cv::waitKey(1) == 'q') break;
    }

    return 0;
}

4.2.3 Python 视频跟踪（ByteTrack）

import cv2
from spacemit_vision import VisionServiceNative, VisionServiceStatus

tracker = VisionServiceNative.create("examples/bytetrack/config/bytetrack.yaml")
cap = cv2.VideoCapture("video.mp4")

while True:
    ret, frame = cap.read()
    if not ret:
        break

    status, tracks = tracker.infer_image(frame)
    if status != VisionServiceStatus.OK:
        raise RuntimeError(tracker.last_error())

    for r in tracks:
        print(f"Track ID: {r.track_id}, Class: {r.label}, Score: {r.score:.4f}")

    output = frame
    if tracker.supports_draw():
        st, output = tracker.draw(frame)
    cv2.imshow("Tracking", output)
    if cv2.waitKey(1) & 0xFF == ord('q'):
        break

cap.release()
cv2.destroyAllWindows()

4.2.4 Python 跟踪轨迹记录

import cv2
from collections import defaultdict
from spacemit_vision import VisionServiceNative, VisionServiceStatus

tracker = VisionServiceNative.create("examples/bytetrack/config/bytetrack.yaml")
cap = cv2.VideoCapture("video.mp4")
trajectories = defaultdict(list)

while True:
    ret, frame = cap.read()
    if not ret:
        break

    status, tracks = tracker.infer_image(frame)
    if status != VisionServiceStatus.OK:
        break

    for r in tracks:
        cx, cy = (r.x1 + r.x2) / 2, (r.y1 + r.y2) / 2
        trajectories[r.track_id].append((cx, cy))

    output = frame.copy()
    if tracker.supports_draw():
        st, drawn = tracker.draw(frame)
        if st == VisionServiceStatus.OK:
            output = drawn
    for track_id, points in trajectories.items():
        for i in range(1, len(points)):
            cv2.line(output,
                     (int(points[i-1][0]), int(points[i-1][1])),
                     (int(points[i][0]), int(points[i][1])),
                     (0, 255, 0), 2)

    cv2.imshow("Tracking with Trajectories", output)
    if cv2.waitKey(1) & 0xFF == ord('q'):
        break

cap.release()
cv2.destroyAllWindows()

4.3 配置说明

4.3.1 ByteTrack 配置

# 检测模型路径（YOLOv8）
model_path: ~/.cache/models/vision/yolov8/yolov8n_no_dfl.q.onnx

# 测试视频路径（用于示例程序）
test_video: ~/.cache/assets/video/003_palace.mp4

# 模型输入尺寸 [height, width]
image_size: [640, 640]

# 类别标签文件路径（COCO 80 类）
label_file_path: assets/labels/coco.txt

# 部署类名（C++ 模型工厂注册名，Python 通过 yaml 路径间接使用）
class: deploy.bytetrack.ByteTrackTracker

# 推理参数
default_params:
  # 检测置信度阈值
  conf_threshold: 0.25

  # NMS IOU 阈值
  iou_threshold: 0.45

  # 目标丢失后保留帧数
  track_buffer: 30

  # 视频帧率（用于速度估计）
  frame_rate: 30

  # 推理线程数（示例默认 8；K3 平台 intra-op 最大建议 8，可按场景调低）
  num_threads: 8

  # 推理后端（优先使用 SpaceMITExecutionProvider）
  providers:
    - SpaceMITExecutionProvider
    - CPUExecutionProvider  # 备用后端

4.3.2 OC-SORT 配置

# 检测模型路径（YOLOv8）
model_path: ~/.cache/models/vision/ocsort/yolov8n_no_dfl.q.onnx

# 测试视频路径（用于示例程序）
test_video: ~/.cache/assets/video/003_palace.mp4

# 类别标签文件路径（COCO 80 类）
label_file_path: assets/labels/coco.txt

# 部署类名（C++ 模型工厂注册名，Python 通过 yaml 路径间接使用）
class: deploy.ocsort.OCSortTracker

# 推理参数
default_params:
  # 检测置信度阈值
  conf_threshold: 0.25

  # NMS IOU 阈值
  iou_threshold: 0.45

  # 推理线程数（示例默认 8；K3 平台 intra-op 最大建议 8，可按场景调低）
  num_threads: 8

  # 推理后端
  providers:
    - SpaceMITExecutionProvider

  # OC-SORT 特有参数
  track_thresh: 0.6        # 跟踪置信度阈值
  track_iou_thresh: 0.3    # 跟踪 IoU 阈值
  track_buffer: 60          # 目标丢失后保留帧数
  min_hits: 3               # 最少命中次数
  delta_t: 3                # 速度估计时间间隔
  asso_func: "iou"          # 关联函数（iou 或 giou）
  inertia: 0.2              # 惯性系数
  use_byte: false            # 是否使用 ByteTrack 策略

ByteTrack vs OC-SORT 选择：

• ByteTrack：参数简单，适合一般场景，跟踪速度快，适合实时应用。
• OC-SORT：参数更丰富，在遮挡和非线性运动场景下表现更好，适合复杂场景。

参数调优建议：

• track_buffer：目标丢失后保留帧数，增大可减少 ID 切换，但会增加内存占用。
• frame_rate：必须与实际视频帧率一致，否则速度估计不准确。
• conf_threshold：检测置信度阈值，过高会导致跟踪丢失。
• track_thresh（OC-SORT）：跟踪置信度阈值，降低可减少 ID 切换。
• num_threads（检测器）：示例 yaml 默认为 8，K3 平台 intra-op 最大建议 8，可按需调低。

4.4 性能监控

通过启用性能计时，可以分析推理各阶段的耗时，用于性能优化和瓶颈定位。

C++ 示例：

VisionServiceTimingOptions timing_options;
timing_options.enabled = true;
tracker->SetTimingOptions(timing_options);

VisionServiceResponse response;
tracker->Infer(frame, &response);

auto timing = tracker->GetLastTiming();
std::cout << "Detection: " << timing.detect_ms << " ms" << std::endl;
std::cout << "Tracking: " << timing.track_ms << " ms" << std::endl;
std::cout << "Total: " << timing.infer_ms << " ms" << std::endl;

性能优化建议：

• 检测耗时高：检测是主要瓶颈，使用更轻量的检测模型（yolov8n 而非 yolov8m）。
• 跟踪耗时高：跟踪算法耗时通常很低（< 5ms），如果过高检查 track_buffer 是否过大。
• 整体帧率低：降低输入分辨率或使用更快的检测模型。

参考 demo 路径：

• examples/bytetrack/、examples/ocsort/
• 应用案例：applications/intrusion_detection/（入侵检测，检测 + 跟踪联合应用）

5. 调试指南

• 启用计时：通过 SetTimingOptions 查看 detect_ms（检测耗时）和 track_ms（跟踪耗时）
• ID 频繁切换：增大 track_buffer，降低 track_thresh
• 跟踪丢失：确认检测器 conf_threshold 不要过高，保证检测连续性
• 视频帧率不匹配：确认 frame_rate 与实际视频帧率一致

6. 常见问题

现象	可能原因	处理
Model file not found	模型未下载	执行对应示例的 download_models.sh
No module named 'spacemit_vision'	wheel 未安装	按 §2 编译并 pip install src/python/dist/*.whl
跟踪 ID 频繁跳变	track_buffer 过小或检测不稳定	增大 track_buffer，降低 conf_threshold
视频无法打开	测试视频未下载	执行 bash scripts/download_assets.sh
跟踪速度慢	检测器推理慢	确认使用 SpaceMITExecutionProvider
qt.qpa.xcb: could not connect to display	没有接入显示器	接入显示器

附录：性能与测试数据

多目标跟踪的整体性能主要取决于前端检测器（YOLOv8n）的推理速度，跟踪算法本身开销很小。检测器性能数据请参考 4.2.1-目标检测 中 YOLOv8n 的性能数据。

测试方法：使用 onnxruntime_perf_test 工具测试检测器性能，4 线程，SpaceMITExecutionProvider，20 次迭代取平均。

onnxruntime_perf_test ~/.cache/models/vision/yolov8/yolov8n_no_dfl.q.onnx -e spacemit -r 20 -x 1 -S 1 -s -I -c 1 -i "SPACEMIT_EP_INTRA_THREAD_NUM|4"
