视觉 · 行为识别

1. 模块概述​

  • 主要功能：基于 STGCN（Spatial-Temporal Graph Convolutional Network）的骨架行为识别，输入连续 30 帧的人体关键点序列，输出动作类别概率。支持 7 类动作识别，包含跌倒检测（Fall Down）。通常与 YOLOv8-Pose 配合使用：先检测人体关键点，再将关键点序列送入 STGCN 进行动作分类。
  • 规格或特性：
    • 支持模型：STGCN（TSSTG）
    • 输入：30 帧骨架序列（17 个 COCO 关键点 × 30 帧）
    • 数据类型：fp32
    • 输出：7 类动作概率
    • 推理后端：ONNX Runtime + CPUExecutionProvider
    • 接口形态：C++（vision_service.h）、Python（spacemit_vision wheel：VisionServiceNative）
  • 相关目录结构：
src/deploy/stgcn/
├── cpp/stgcn_action_recognizer.h      # C++ 头文件
├── cpp/stgcn_action_recognizer.cpp    # C++ 实现
└── python/stgcn_action_recognizer.py  # Python 实现
applications/fall_detection/
├── config/fall_detection.yaml         # 跌倒检测应用配置
├── config/stgcn.yaml                  # STGCN 模型配置
├── cpp/example_fall_detection.cpp     # C++ 跌倒检测示例
├── python/example_fall_detection.py   # Python 跌倒检测示例
└── scripts/download_models.sh         # 模型下载脚本

2. 环境准备​

前置条件​

SDK 源码获取和基础编译环境配置统一参考 2.3-构建编译。完成 SDK 初始化后，回到本文继续执行"构建编译"。

后续命令默认在 spacemit_robot SDK 根目录执行。

构建编译​

系统缺少依赖时先安装：

sudo apt install python3-spacemit-ort opencv-spacemit libeigen3-dev spacemit-onnxruntime libyaml-cpp-dev

在 SDK 根目录加载构建环境后编译视觉组件：

source build/envsetup.sh
cd components/model_zoo/vision
mm

SDK 集成构建会把跌倒检测应用 example_fall_detection 等示例程序安装到 output/staging/bin，加载 build/envsetup.sh 后可直接运行。

运行 Python 示例前，需先安装 spacemit_vision wheel：

cd components/model_zoo/vision
python3 -m pip install -U pybind11 build setuptools wheel
cmake -S . -B build && cmake --build build -j
python3 -m pip install --force-reinstall src/python/dist/*.whl
python3 -c "from spacemit_vision import VisionServiceNative; print('ok')"

模型权重默认存放路径为 ~/.cache/models/vision/stgcn/ 与 ~/.cache/models/vision/yolov8_pose/。须先手动执行下载脚本；缺失时程序会直接报错（Model file not found）。

3. 示例使用（从 0 跑通）​

STGCN 行为识别通常通过跌倒检测应用（applications/fall_detection/）来演示，该应用组合了 YOLOv8-Pose 姿态估计与 STGCN 动作分类。

3.1 跌倒检测应用（Python）​

前置：见 §2。

步骤 1：下载模型

cd components/model_zoo/vision
bash applications/fall_detection/scripts/download_models.sh
bash examples/yolov8_pose/scripts/download_models.sh

预期现象：STGCN 模型下载至 ~/.cache/models/vision/stgcn/stgcn.fp32.onnx，YOLOv8-Pose 模型下载至 ~/.cache/models/vision/yolov8_pose/yolov8n-pose.q.onnx。

步骤 2：下载测试素材

bash scripts/download_assets.sh

预期现象：测试视频下载至 ~/.cache/assets/video/002_fall.mp4。

步骤 3：运行跌倒检测

python3 applications/fall_detection/python/example_fall_detection.py

3.2 跌倒检测应用（C++）​

前置：见 §2，C++ 编译完成。

步骤 1：下载模型（同 §3.1 步骤 1）

步骤 2：运行跌倒检测

example_fall_detection applications/fall_detection/config/fall_detection.yaml

3.3 运行结果示例​

终端输出示例：

Using test_video from "/home/user/spacemit_robot/components/model_zoo/vision/applications/fall_detection/config/fall_detection.yaml": /home/user/.cache/assets/video/002_fall.mp4
Start processing... press 'q' to quit.
Action/fall by STGCN (30-frame sequence), draw highest-score person only.
SpaceMIT EP initialized successfully!

可视化结果：

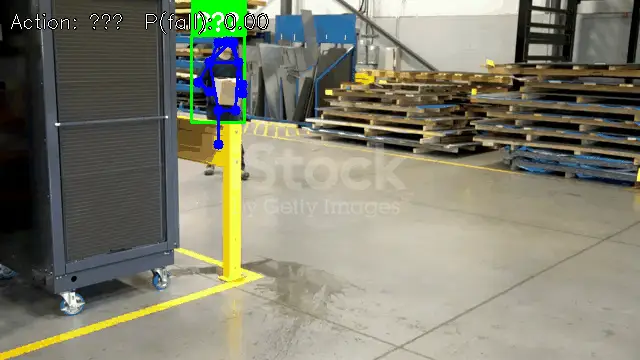

STGCN 行为识别结果示例

图中展示了视频帧中的人体姿态骨架和识别出的动作类别。

4. 应用开发​

本章面向应用开发者，说明如何在自己的 C++ 或 Python 应用中集成行为识别组件。完整接口定义以 include/vision_service.h 和 src/python/spacemit_vision/vision_service_native.py 为准；本节介绍常用公开接口和典型调用方式。

4.1 接口说明​

行为识别组件基于 STGCN（时空图卷积网络）模型，需要输入连续 30 帧的人体关键点序列进行动作分类。应用侧通常先使用姿态估计模型提取关键点，再送入 STGCN 进行行为识别。

4.1.1 常用数据结构​

类型说明
vision::Action行为识别结果（在 namespace vision），包含动作类别 ID（label）、置信度（score）、全部类别概率（class_scores）。
vision::Pose姿态估计结果（在 namespace vision），包含边界框（bbox）、置信度（score）、关键点（keypoints）。
VisionServiceRequest统一推理输入，图像模型填 image；序列模型（如 STGCN）填 sequence_pts、sequence_count、sequence_width、sequence_height。
VisionServiceResponse统一推理输出，results 为 vision::Result 变体列表（如 vision::Pose / vision::Action）。

4.1.2 服务初始化​

C++ 接口

接口说明参数返回值
VisionService::Create从 YAML 配置文件创建 STGCN 服务实例config_path：YAML 配置文件路径VisionService 智能指针
GetClassNames获取所有动作类别名称（由模型配置的 label_file_path 加载）无类别名称向量

跌倒类别索引（fall_down_index）不再由服务接口提供，而是作为应用策略从 fall detection 应用配置（fall_detection.yaml）的 fall_down_index 字段读取。

Python 接口

接口说明参数返回值
VisionServiceNative.create从 YAML 创建 STGCN 服务config_path：YAML 路径VisionServiceNative 实例
get_class_names获取动作类别名称列表无字符串列表
get_fall_down_class_index读取 yaml 中的 fall_down_index（若配置）无int（未配置为 -1）

4.1.3 行为识别​

C++ 接口

接口说明参数返回值
Infer（图像）对单帧图像（如姿态估计）进行推理image：cv::Mat；response：输出 VisionServiceResponseVisionServiceStatus（== VISION_SERVICE_OK 表示成功）
Infer（序列）对 30 帧关键点序列进行动作分类request：VisionServiceRequest（填 sequence_pts/count/width/height）；response：输出 VisionServiceResponseVisionServiceStatus
Draw将推理结果绘制到图像（无状态，需显式传入 response）image：输入图像；response：推理结果；out_image：输出图像VisionServiceStatus

Python 接口

接口说明参数返回值
infer_sequence对关键点序列进行动作分类pts：(t, 13, 3) float32 ndarray，像素坐标；image_width/height：原图宽高(VisionServiceStatus, class_scores 列表)
infer_image对单帧图像推理（姿态估计等）image：BGR numpy 数组(VisionServiceStatus, results 列表)
last_error获取最近一次推理错误无错误描述字符串

4.1.4 性能监控​

C++ 接口

接口说明参数返回值
SetTimingOptions启用/禁用性能计时options：VisionServiceTimingOptions（enabled 字段）void
GetLastTiming获取最近一次推理的各阶段耗时无VisionServiceTiming 结构体（含 sequence_ms、model_infer_ms、infer_ms 等字段）

4.2 典型调用流程​

4.2.1 C++ 跌倒检测应用​

#include "vision_service.h"
#include <opencv2/opencv.hpp>
#include <yaml-cpp/yaml.h>
#include <deque>
#include <variant>

int main() {
    // 1. 加载应用配置（fall_down_index 是应用策略，存在应用配置中，非模型属性）
    YAML::Node app_cfg = YAML::LoadFile("applications/fall_detection/config/fall_detection.yaml");
    const int fall_down_index = app_cfg["fall_down_index"].as<int>();  // 6

    // 2. 创建姿态估计服务与 STGCN 服务
    auto pose_service  = VisionService::Create("examples/yolov8_pose/config/yolov8_pose.yaml");
    auto stgcn_service = VisionService::Create("applications/fall_detection/config/stgcn.yaml");

    // 3. 获取动作类别名称（模型属性，由 label_file_path 加载）
    const auto class_names = stgcn_service->GetClassNames();

    // 4. 关键点序列缓冲区（30 帧 × 13 点 × 3 通道）
    std::deque<std::vector<float>> keypoint_buffer;

    cv::VideoCapture cap("video.mp4");
    cv::Mat frame;
    while (cap.read(frame)) {
        // 5. 姿态推理
        VisionServiceResponse pose_response;
        if (pose_service->Infer(frame, &pose_response) != VISION_SERVICE_OK) continue;

        if (!pose_response.results.empty()) {
            // 6. 选得分最高的人
            int best_idx = 0;
            for (size_t i = 1; i < pose_response.results.size(); ++i) {
                if (vision::get_score(pose_response.results[i]) >
                    vision::get_score(pose_response.results[best_idx]))
                    best_idx = i;
            }
            const vision::Pose* cr = std::get_if<vision::Pose>(&pose_response.results[best_idx]);
            if (cr && cr->keypoints.size() >= 17) {
                // 映射 COCO-17 -> TSSTG-13，构造单帧 float 数组（13×3）
                static constexpr int MAP13[] = {0,5,6,7,8,9,10,11,12,1,2,3,4};
                std::vector<float> frame_pts(13 * 3);
                for (int i = 0; i < 13; ++i) {
                    const auto& kp = cr->keypoints[MAP13[i]];
                    frame_pts[i*3+0] = kp.x;
                    frame_pts[i*3+1] = kp.y;
                    frame_pts[i*3+2] = kp.visibility;
                }
                keypoint_buffer.push_back(frame_pts);
                if (keypoint_buffer.size() > 30) keypoint_buffer.pop_front();
            }
        }

        // 7. 累积满 30 帧后进行 STGCN 序列推理
        if (keypoint_buffer.size() == 30) {
            // 展平为连续 float 数组
            std::vector<float> pts;
            pts.reserve(30 * 13 * 3);
            for (const auto& f : keypoint_buffer)
                pts.insert(pts.end(), f.begin(), f.end());

            VisionServiceRequest seq_req;
            seq_req.sequence_pts    = pts.data();
            seq_req.sequence_count  = static_cast<int>(pts.size());
            seq_req.sequence_width  = frame.cols;
            seq_req.sequence_height = frame.rows;

            VisionServiceResponse seq_resp;
            if (stgcn_service->Infer(seq_req, &seq_resp) == VISION_SERVICE_OK
                    && !seq_resp.results.empty()) {
                const vision::Action* act =
                    std::get_if<vision::Action>(&seq_resp.results[0]);
                if (act && static_cast<int>(act->class_scores.size()) > fall_down_index) {
                    int pred = static_cast<int>(
                        std::max_element(act->class_scores.begin(),
                                         act->class_scores.end())
                        - act->class_scores.begin());
                    float fall_prob = act->class_scores[fall_down_index];
                    std::string action = (pred < static_cast<int>(class_names.size()))
                                         ? class_names[pred] : std::to_string(pred);
                    if (pred == fall_down_index)
                        std::cout << "Fall detected! action=" << action
                                  << " score=" << fall_prob << "\n";
                }
            }
        }

        cv::imshow("Fall Detection", frame);
        if (cv::waitKey(1) == 'q') break;
    }
    return 0;
}

4.2.2 Python 跌倒检测应用​

import yaml
import cv2
import numpy as np
from collections import deque
from pathlib import Path
from spacemit_vision import VisionServiceNative, VisionServiceStatus

COCO17_TO_TSSTG13 = [0, 5, 6, 7, 8, 9, 10, 11, 12, 1, 2, 3, 4]
STGCN_LEN = 30

with open("applications/fall_detection/config/fall_detection.yaml") as f:
    app_cfg = yaml.safe_load(f)
fall_down_index = int(app_cfg["fall_down_index"])
config_dir = Path("applications/fall_detection/config")

pose_svc = VisionServiceNative.create(str(config_dir / app_cfg["pose_model"]))
stgcn_svc = VisionServiceNative.create(str(config_dir / app_cfg["stgcn_model"]))
class_names = stgcn_svc.get_class_names()
keypoint_buffer = deque(maxlen=STGCN_LEN)

cap = cv2.VideoCapture("video.mp4")
while True:
    ret, frame = cap.read()
    if not ret:
        break
    h, w = frame.shape[:2]

    status, results = pose_svc.infer_image(frame)
    if status == VisionServiceStatus.OK and results:
        best = max(results, key=lambda r: r.score)
        if len(best.keypoints) >= 17:
            kps = [(kp.x, kp.y, kp.visibility) for kp in best.keypoints]
            keypoint_buffer.append(kps)

    if len(keypoint_buffer) == STGCN_LEN:
        arr = np.array(keypoint_buffer, dtype=np.float32)
        pts = arr[:, COCO17_TO_TSSTG13, :].copy()
        if pts[:, :, :2].max() <= 1.0 + 1e-5:
            pts[:, :, 0] *= w
            pts[:, :, 1] *= h
        st, scores = stgcn_svc.infer_sequence(pts, w, h)
        if st == VisionServiceStatus.OK:
            pred = int(np.argmax(scores))
            if pred == fall_down_index:
                print(f"Fall detected! {class_names[pred]} P={scores[pred]:.4f}")

    cv2.imshow("Fall Detection", frame)
    if cv2.waitKey(1) & 0xFF == ord('q'):
        break

cap.release()
cv2.destroyAllWindows()

4.3 配置说明​

4.3.1 STGCN 模型配置​

# STGCN 模型文件路径（fp32 格式）
model_path: ~/.cache/models/vision/stgcn/stgcn.fp32.onnx

# 部署类名（C++ 模型工厂注册名，Python 通过 yaml 路径间接使用）
class: deploy.stgcn.StgcnActionRecognizer

# 推理参数
default_params:
  # 推理线程数（STGCN 为 CPU fp32，示例默认 4）
  num_threads: 4

  # 是否延迟加载模型
  lazy_load: false

  # 推理后端（STGCN 使用 CPU，因为是 fp32 格式）
  providers:
    - CPUExecutionProvider

4.3.2 跌倒检测应用配置​

# 姿态估计模型配置（相对于本配置文件目录）
pose_model: pose.yaml

# STGCN 模型配置（相对于本配置文件目录）
stgcn_model: stgcn.yaml

# 测试视频路径
test_video: ~/.cache/assets/video/002_fall.mp4

# 关键点可见度阈值
kp_threshold: 0.3

# 等待帧数（累积多少帧后开始 STGCN 推理）
stgcn_wait_frames: 10

# 预测平滑窗口（用于减少误报）
stgcn_smooth_window: 5

# 摄像头设备号（--use-camera 时生效，对应 /dev/videoN 中的 N）
camera_id: 0

# 应用策略：哪个 STGCN 输出类别算作"跌倒"事件
# 这是本应用的业务决策，不属于模型属性
fall_down_index: 6

支持的动作类别（来自 assets/labels/stgcn.txt，共 7 类）：

  • 0: Standing（站立）
  • 1: Walking（行走）
  • 2: Sitting（坐着）
  • 3: Lying Down（躺下）
  • 4: Stand up（站起）
  • 5: Sit down（坐下）
  • 6: Fall Down（跌倒）

参数调优建议：

  • fall_down_index：应用策略字段，指定哪个 STGCN 输出类别为跌倒事件（默认 6，与 assets/labels/stgcn.txt 的 "Fall Down" 行对应）。存在 fall detection 应用配置中，不是模型属性。
  • stgcn_wait_frames：控制开始推理的延迟，增大可减少初始误报。
  • stgcn_smooth_window：平滑窗口大小，增大可减少误报但会增加延迟。
  • kp_threshold：关键点可见度阈值，过低会引入噪声关键点。
  • providers：STGCN 使用 CPUExecutionProvider，因为模型为 fp32 格式。
  • num_threads（STGCN）：STGCN 示例 yaml 默认为 4（CPU 推理）。前端姿态估计（YOLOv8-Pose）使用 SpaceMIT EP，默认 8，intra-op 最大建议 8。

4.4 性能监控​

通过启用性能计时，可以分析推理各阶段的耗时，用于性能优化和瓶颈定位。

C++ 示例：

VisionServiceTimingOptions timing_opts;
timing_opts.enabled = true;
stgcn_service->SetTimingOptions(timing_opts);

stgcn_service->Infer(seq_req, &seq_resp);

auto timing = stgcn_service->GetLastTiming();
std::cout << "Sequence inference: " << timing.sequence_ms << " ms" << std::endl;
std::cout << "Model infer: "        << timing.model_infer_ms << " ms" << std::endl;
std::cout << "Total infer: "        << timing.infer_ms        << " ms" << std::endl;

性能优化建议：

  • STGCN 推理耗时相对较低（单次推理 < 50ms），整体流水线性能主要受前端姿态检测影响。
  • 姿态检测是瓶颈：优化姿态检测模型（使用 yolov8n-pose 而非 yolov8m-pose）。
  • 减少推理频率：不必每帧都进行 STGCN 推理，可每隔几帧推理一次。

参考 demo 路径：applications/fall_detection/

5. 调试指南​

  • STGCN 使用 CPUExecutionProvider（非 SpaceMIT），因为模型为 fp32 格式
  • 启用计时：构造 VisionServiceTimingOptions o; o.enabled=true; service->SetTimingOptions(o);，推理后调用 GetLastTiming() 查看 sequence_ms、model_infer_ms、infer_ms 字段
  • fall_down_index 在 fall detection 应用配置（fall_detection.yaml）中配置，不在 STGCN 模型配置中
  • 跌倒误报：调整 stgcn_smooth_window（增大可减少误报）和 kp_threshold
  • 确认姿态检测正常工作后再排查 STGCN 问题

6. 常见问题​

现象可能原因处理
Model file not foundSTGCN 或 Pose 模型未下载分别执行两个模型的下载脚本
No module named 'spacemit_vision'wheel 未安装按 §2 编译并 pip install src/python/dist/*.whl
动作分类不准确关键点检测质量差确认 YOLOv8-Pose 检测正常，调整 kp_threshold
跌倒检测延迟高需要累积 30 帧正常现象，STGCN 需要 30 帧序列输入
频繁误报跌倒平滑窗口过小增大 stgcn_smooth_window（如 7 或 9）
qt.qpa.xcb: could not connect to display没有接入显示器接入显示器

附录：性能与测试数据​

STGCN 模型未在 README 性能表中单独列出（fp32、CPU 推理）。跌倒检测流水线的前端姿态估计性能见 README.md 附录「不包含前后处理」：

具体模型输入大小数据类型帧率 (4核)帧率 (8核)
yolov8n-pose[1,3,640,640]int861.188.9
yolov8s-pose[1,3,640,640]int835.452.9
yolov8m-pose[1,3,640,640]int819.329.3

含前后处理的端到端流水线数据见 README 附录「包含前后处理」。

复现方法（STGCN 模型，CPU）：

onnxruntime_perf_test ~/.cache/models/vision/stgcn/stgcn.fp32.onnx -r 20 -x 1 -S 1 -s -I -c 1
