4.1.3 VAD

1. 模块概述

VAD 组件提供语音活动检测能力，用于判断音频帧中是否有人声，并输出语音开始、语音中、语音结束等状态。组件位于 components/model_zoo/vad，当前默认后端为 Silero VAD，本地 ONNX 推理，提供 C++ API、Python 绑定和文件/单帧示例。

在端到端语音链路中，VAD 通常位于 ASR 前面：

麦克风 PCM -> VAD 检测语音段 -> 触发 ASR Flush/识别 -> LLM/TTS

在 omni_agent 中，VAD 还用于检测用户打断 TTS 播放的 barge-in 场景。

主要目录：

路径	说明
`components/model_zoo/vad/include/vad_service.h`	C++ 对外 API。
`components/model_zoo/vad/src/backends/silero/`	Silero VAD 后端。
`components/model_zoo/vad/examples/simple_demo.cpp`	C++ 简单示例，产物为 `vad_simple_demo`。
`components/model_zoo/vad/python/examples/vad_file_demo.py`	Python 文件示例。
`components/model_zoo/vad/python/spacemit_vad/`	Python 包。

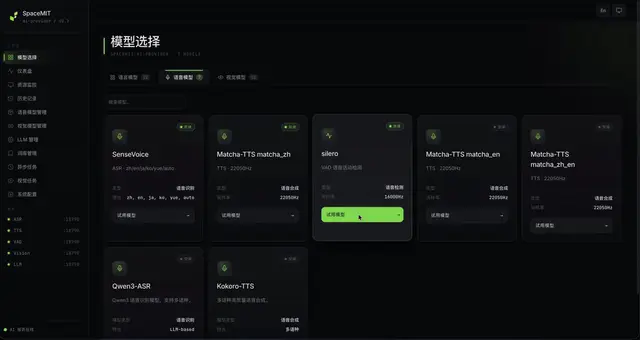

演示视频

Silero VAD 演示 GIF

2. 环境准备

前置条件

SDK 源码获取和基础编译环境配置统一参考 2.3-构建编译。完成 SDK 初始化后，回到本文继续执行“构建编译”。

后续命令默认在 spacemit_robot SDK 根目录执行。

构建编译

语音组件使用 target/k3-com260-omni-agent.json 目标配置。系统缺少依赖时先安装：

sudo apt install libcurl4-openssl-dev pybind11-dev

在 SDK 根目录加载环境后编译 VAD：

source build/envsetup.sh
lunch k3-com260-omni-agent
cd components/model_zoo/vad
mm

构建产物会把 vad_simple_demo 安装到 output/staging/bin。需要 Python 示例时，在 SDK 根目录执行：

m -py

注意：m -py / mm -py 是构建 wheel，使用系统 Python 环境执行；不要在 ~/.comm-env 中执行。~/.comm-env 只用于后面的 pip install 和运行 Python 示例。

运行 Python 示例前，先安装虚拟环境依赖，并创建、激活 ~/.comm-env：

sudo apt install python3-venv python-is-python3 python3-pip
python3 -m venv ~/.comm-env
source ~/.comm-env/bin/activate

然后二选一安装 Python 包。方式一，直接安装发布包：

python -m pip install spacemit-vad \
    --index-url https://git.spacemit.com/api/v4/projects/33/packages/pypi/simple

方式二，回到 SDK 根目录安装本地构建出的 wheel：

python -m pip install output/wheels/components_model_zoo_vad/spacemit_vad-*.whl \
    --index-url https://git.spacemit.com/api/v4/projects/33/packages/pypi/simple

安装后可 import spacemit_vad。

Silero 模型默认路径为 ~/.cache/models/vad/silero/silero_vad.onnx，首次运行会按组件逻辑检查或下载。

Silero 默认音频配置：

参数	默认值	说明
`sample_rate`	16000	输入采样率。
`window_size`	512	16kHz 下约 32ms。
`trigger_threshold`	0.5	语音开始阈值。
`stop_threshold`	0.35	语音结束阈值。
`smoothing_window`	10	平滑窗口大小。

3. 示例使用

3.1 C++ 简单示例

vad_simple_demo

该示例用于验证 VAD 引擎初始化和单帧检测能力。当前仓库存在 examples/simple_demo.cpp，因此文档只把 vad_simple_demo 作为固定产物说明。

3.2 Python 文件示例

安装 spacemit-vad 后运行：

cd components/model_zoo/vad
python python/examples/vad_file_demo.py

如果直接运行示例报 No module named 'spacemit_vad'，需要确认已激活 ~/.comm-env，并已安装 spacemit-vad 或本地 wheel。

3.3 端到端验证

VAD 在 omni_agent 中会打印实际对话状态。启动语音对话后，关键日志包括：

[2/5] 初始化 VAD... OK (Silero VAD)
[VAD] 开始说话 (prob=0.86)...
[VAD] 停止说话，触发识别
[Barge-in] 用户打断 (连续5帧, prob=0.856)，停止播放

上述 K3 实测日志可用于确认 VAD 与 ASR、TTS、barge-in 之间的端到端联动。

4. 应用开发

本章面向应用开发者，说明如何在自己的 C++ / Python 应用中集成 VAD 组件。完整接口以 components/model_zoo/vad/include/vad_service.h 为准；本节只介绍常用公开接口和典型调用方式。VAD 的 C++ 入口是 SpacemiT::VadEngine，Python 入口是 spacemit_vad.VadEngine。

4.1 接口说明

VAD 组件的核心入口是 SpacemiT::VadEngine。应用侧通过该类创建检测引擎、选择后端，并发起单帧检测或流式检测请求。注意 VAD 没有 Flush()：流式 API 是 Start/SendAudioFrame/Stop；要清空内部状态用 Reset()。

4.1.1 常用数据结构

类型	说明
`VadState`	状态机枚举：`SILENCE`、`SPEECH_START`（首次检测到语音边沿）、`SPEECH`（持续语音中）、`SPEECH_END`（语音段结束）。流式回调里用 `IsSpeechStart()` / `IsSpeechEnd()` 直接判断。
`VadBackendType`	后端枚举：`SILERO`（默认，ONNX 模型）、`ENERGY`（能量阈值）、`WEBRTC`、`FSMN`、`CUSTOM`（保留）。
`VadConfig`	引擎配置。常用字段：`backend`、`model_dir`、`sample_rate=16000`、`window_size=512`（约 32ms@16kHz）、`trigger_threshold=0.5`（开始判定阈值）、`stop_threshold=0.35`（结束判定阈值）、`min_speech_duration_ms=250`、`min_silence_duration_ms=100`、`smoothing_window=10`、`use_smoothing=true`。可用 `Preset(name)` 创建；含链式 `withTriggerThreshold/withStopThreshold/withMinSpeechDuration/withMinSilenceDuration/withWindowSize/withSampleRate/withSmoothing` 等。
`VadResult`	检测结果。提供 `GetProbability()` / `GetSmoothedProbability()`、`IsSpeech()`、`GetState()`、`IsSpeechStart()` / `IsSpeechEnd()`、`GetTimestampMs()` / `GetSpeechStartMs()` / `GetSpeechEndMs()` / `GetSpeechDurationMs()`、`GetProcessingTimeMs()`、`IsSuccess()`、`GetMessage()`。
`VadEngineCallback`	流式回调基类。覆写 `OnOpen()`、`OnEvent(result)`、`OnSpeechStart(timestamp_ms)`、`OnSpeechEnd(timestamp_ms, duration_ms)`、`OnComplete()`、`OnError(message)`、`OnClose()`。回调由 VAD 引擎内部线程触发，自有状态需自行加锁。

4.1.2 引擎初始化与预设

接口	说明	参数	返回值
`VadEngine(backend, model_dir)`	通过后端枚举快速构造，模型路径为空时使用默认缓存。	`backend`：`VadBackendType`；`model_dir`：可选模型目录。	引擎实例。
`VadEngine(VadConfig)`	用完整配置构造，可指定阈值、窗口、平滑参数。	`config`：`VadConfig` 实例。	引擎实例。
`VadConfig::Preset(name)`	静态工厂，返回指定预设的 `VadConfig`。	`name`：silero / energy / webrtc 等。	`VadConfig`。
`VadConfig::AvailablePresets()`	静态方法，返回当前可用预设名称列表。	无。	`std::vector<std::string>`。
`IsInitialized()` / `IsStreaming()` / `GetEngineName()` / `GetBackendType()` / `GetCurrentState()` / `GetLastProbability()` / `IsInSpeech()` / `GetConfig()`	状态与配置查询。	无。	各自类型。

4.1.3 单帧检测

接口	说明	参数	返回值
`Detect(vector<float>, sample_rate=16000)`	检测一帧 PCM 浮点单声道音频，幅度 [-1.0, 1.0]，长度建议为 `window_size`（512 默认）。	`audio`：PCM float 单帧；`sample_rate`：采样率。	`shared_ptr<VadResult>`，失败返回 `nullptr`。
`Detect(float* data, size_t num_samples, sample_rate=16000)`	指针版本，避免数据复制；其它语义同上。	`data`：浮点缓冲；`num_samples`：样本数。	同上。

4.1.4 流式检测

接口	说明	参数	返回值
`SetCallback(callback)`	注册流式回调对象，必须在 `Start()` 之前调用。	`callback`：`shared_ptr<VadEngineCallback>`。	无。
`Start()`	启动流式会话，进入接收音频帧状态。	无。	`bool`。
`SendAudioFrame(vector<float>)`	送入一帧 PCM 浮点单声道，长度建议是 `window_size` 的整数倍。	`data`：PCM float。	无。
`SendAudioFrame(float* data, size_t num_samples)`	指针版本。	同上。	无。
`Stop()`	结束本次流式会话，触发 `OnComplete`。	无。	无。
`Reset()`	清空内部状态机和概率历史，不结束会话；用于上下文切换或语音段间手动重置。	无。	无。

4.1.5 运行时阈值

接口	说明	参数	返回值
`SetTriggerThreshold(threshold)`	运行时调高/降低开始判定阈值；阈值越高漏检越少、误检越多。	`threshold`：[0, 1]。	无。
`SetStopThreshold(threshold)`	运行时调结束判定阈值；通常比 trigger 低 0.1 左右形成滞回。	`threshold`：[0, 1]。	无。

4.2 C++ 调用示例

以下示例默认已完成 §2 构建；Silero 模型在 ~/.cache/models/vad/silero/silero_vad.onnx。

VAD 组件编译后会把 vad_service.h、libvad.a 和 libsilero_vad.a 安装到 output/staging（均为静态库；vad 在内部 PUBLIC 链接 silero_vad，下游显式链接两者更稳）。下游组件链接 VAD 库的 CMake 写法：

add_executable(my_app main.cpp)

find_library(VAD_LIB NAMES vad
    PATHS ${CMAKE_INSTALL_PREFIX}/lib NO_DEFAULT_PATH)
find_library(SILERO_VAD_LIB NAMES silero_vad
    PATHS ${CMAKE_INSTALL_PREFIX}/lib NO_DEFAULT_PATH)
find_path(VAD_SERVICE_INCLUDE_DIR NAMES vad_service.h
    PATHS ${CMAKE_INSTALL_PREFIX}/include NO_DEFAULT_PATH)
if(NOT VAD_LIB OR NOT SILERO_VAD_LIB OR NOT VAD_SERVICE_INCLUDE_DIR)
    message(FATAL_ERROR "vad/silero_vad not found. Build components/model_zoo/vad first.")
endif()

target_include_directories(my_app PRIVATE ${VAD_SERVICE_INCLUDE_DIR})
target_link_libraries(my_app PRIVATE ${VAD_LIB} ${SILERO_VAD_LIB})

包依赖建议在当前组件的 package.xml 中声明 <depend>vad</depend>。

4.2.1 离线缓冲帧检测

适用场景：对一段已经在内存里的音频做语音/静音切分；用于离线脚本或回归测试。

调用步骤：

用 VadConfig::Preset("silero") 创建预设，按需链式覆写阈值。
构造 VadEngine 并通过 IsInitialized() 检查。
把音频按 window_size（默认 512）切片，循环 Detect() 取概率与状态。

#include <iostream>
#include <vector>
#include <memory>
#include "vad_service.h"

void DetectBuffer(const std::vector<float>& audio_16k_mono) {
    auto config = SpacemiT::VadConfig::Preset("silero")
        .withTriggerThreshold(0.5f)
        .withStopThreshold(0.35f);

    auto engine = std::make_shared<SpacemiT::VadEngine>(config);
    if (!engine->IsInitialized()) {
        std::cerr << "VAD 引擎初始化失败" << std::endl;
        return;
    }

    constexpr size_t kWindow = 512;
    for (size_t i = 0; i + kWindow <= audio_16k_mono.size(); i += kWindow) {
        std::vector<float> frame(audio_16k_mono.begin() + i,
                                  audio_16k_mono.begin() + i + kWindow);
        auto result = engine->Detect(frame, 16000);
        if (!result || !result->IsSuccess()) continue;

        std::cout << "t=" << (i * 1000 / 16000) << "ms"
                  << "  prob=" << result->GetProbability()
                  << "  state=" << static_cast<int>(result->GetState());
        if (result->IsSpeechStart()) std::cout << " [START]";
        if (result->IsSpeechEnd())   std::cout << " [END]";
        std::cout << std::endl;
    }
}

完整版含合成正弦/静音测试和性能统计，见 components/model_zoo/vad/examples/simple_demo.cpp。

4.2.2 流式麦克风 VAD + 状态回调

适用场景：实时检测麦克风输入；与 audio 组件采集回调串联，得到 OnSpeechStart / OnSpeechEnd 事件。

调用步骤：

实现 VadEngineCallback 子类，覆写 OnSpeechStart / OnSpeechEnd 处理边沿事件，覆写 OnEvent 处理逐帧概率。
构造引擎并 SetCallback() → Start()。
AudioCapture 回调里把 PCM bytes 转 float（[-1, 1]）后调 SendAudioFrame。
退出前 Stop()。

#include <atomic>
#include <chrono>
#include <iostream>
#include <memory>
#include <thread>
#include <vector>

#include "vad_service.h"
#include "audio_base.hpp"

class VadCb : public SpacemiT::VadEngineCallback {
 public:
    void OnSpeechStart(int64_t ts_ms) override {
        std::cout << "[VAD] 说话开始 @" << ts_ms << "ms" << std::endl;
    }
    void OnSpeechEnd(int64_t ts_ms, int duration_ms) override {
        std::cout << "[VAD] 说话结束 @" << ts_ms
                  << "ms (持续 " << duration_ms << "ms)" << std::endl;
    }
    void OnError(const std::string& msg) override {
        std::cerr << "[VAD] 错误: " << msg << std::endl;
    }
};

int main() {
    auto config = SpacemiT::VadConfig::Preset("silero");
    auto engine = std::make_shared<SpacemiT::VadEngine>(config);
    auto cb = std::make_shared<VadCb>();
    engine->SetCallback(cb);
    engine->Start();

    SpacemitAudio::AudioCapture capture(-1);
    capture.SetCallback([&](const uint8_t* data, size_t size) {
        const auto* pcm = reinterpret_cast<const int16_t*>(data);
        size_t n = size / sizeof(int16_t);
        std::vector<float> frame(n);
        for (size_t i = 0; i < n; ++i) frame[i] = pcm[i] / 32768.0f;
        engine->SendAudioFrame(frame);
    });
    capture.Start(16000, 1, 1024);  // 1024 字节 = 512 个 int16

    std::this_thread::sleep_for(std::chrono::seconds(30));

    engine->Stop();
    capture.Stop();
    return 0;
}

4.2.3 配合 ASR 的端点检测

适用场景：典型语音助手链路——VAD 检测到 SPEECH_END 后把缓冲音频送 ASR.Recognize；这是 omni_agent voice_chat 的核心模式。

调用步骤：

在 OnSpeechStart 时开始累积 PCM；OnSpeechEnd 时把累积缓冲整段提交 ASR。
累积过程中也可结合 min_speech_duration_ms 过滤过短的"假语音"。

class EndpointCb : public SpacemiT::VadEngineCallback {
 public:
    EndpointCb(SpacemiT::AsrEngine* asr) : asr_(asr) {}

    void OnSpeechStart(int64_t) override {
        std::lock_guard<std::mutex> lk(mu_);
        buffer_.clear();
        in_speech_ = true;
    }
    void OnSpeechEnd(int64_t, int duration_ms) override {
        std::vector<int16_t> chunk;
        {
            std::lock_guard<std::mutex> lk(mu_);
            chunk = std::move(buffer_);
            in_speech_ = false;
        }
        if (chunk.empty()) return;
        auto result = asr_->Recognize(chunk, 16000);
        if (result && !result->IsEmpty())
            std::cout << "[ASR] " << result->GetText() << std::endl;
    }
    void Append(const int16_t* data, size_t n) {
        std::lock_guard<std::mutex> lk(mu_);
        if (!in_speech_) return;
        buffer_.insert(buffer_.end(), data, data + n);
    }

 private:
    SpacemiT::AsrEngine* asr_;
    std::mutex mu_;
    std::vector<int16_t> buffer_;
    bool in_speech_ = false;
};

AudioCapture 回调里把 int16 数据同时送 VAD（转 float）和 EndpointCb::Append（保留 int16 原始量）。完整链路示例可参考 application/native/omni_agent/src/voice_pipeline.cpp。

4.3 Python 示例

Python 包名为 spacemit_vad，安装方式见 §2 中 wheel 安装步骤。导入后直接使用：

import spacemit_vad

4.3.1 单帧检测

import numpy as np
import spacemit_vad

config = spacemit_vad.VadConfig.preset("silero") \
    .with_trigger_threshold(0.5) \
    .with_stop_threshold(0.35)

engine = spacemit_vad.VadEngine(config)
assert engine.is_initialized

frame = np.zeros(512, dtype=np.float32)  # 用真实 PCM 替换
result = engine.detect(frame, 16000)

print(f"prob={result.probability:.3f}, "
      f"is_speech={result.is_speech}, "
      f"state={result.state}, "
      f"start={result.is_speech_start}, end={result.is_speech_end}")

或者用模块级快捷函数：

import spacemit_vad
result = spacemit_vad.detect(audio_frame)  # 默认 silero + 16kHz

4.3.2 引擎对象 + 回调流式

Python 端 VadCallback 不是 ABC 子类继承，而是用 setter 注册回调函数：

import numpy as np
import spacemit_vad

callback = spacemit_vad.VadCallback()
callback.on_speech_start(lambda ts: print(f"[VAD] 说话开始 @{ts}ms"))
callback.on_speech_end(lambda ts, dur: print(f"[VAD] 说话结束 @{ts}ms ({dur}ms)"))
callback.on_event(lambda r: None)   # 逐帧事件，可选
callback.on_error(lambda msg: print(f"[VAD] 错误: {msg}"))

engine = spacemit_vad.VadEngine(spacemit_vad.VadConfig.preset("silero"))
engine.set_callback(callback)
engine.start()

# 把 16kHz mono float32 PCM 按 512 样本/帧送入；也可直接传 PCM16 bytes
for chunk in iter_audio_frames():     # 自行实现
    engine.send_audio_frame(chunk)    # numpy float32 或 bytes 都可

engine.stop()

4.3.3 C++ ↔ Python 接口对照

C++（`SpacemiT::`）	Python（`spacemit_vad.`）	备注
`VadConfig` + `Preset(name)`	`VadConfig.preset(name)`	链式方法名一致小写化（`with_trigger_threshold` 等）；字段直接可读（`config.trigger_threshold`）。
`VadEngine(config)` + `IsInitialized()`	`VadEngine(config)` + `engine.is_initialized` 属性	Python 构造时直接初始化。
`Detect(vector<float>, sample_rate)`	`engine.detect(numpy_float32, sample_rate)` 或模块级 `spacemit_vad.detect(audio)`	Python 端额外接受 `int16` numpy。
`SetCallback / Start / SendAudioFrame / Stop / Reset`	`engine.set_callback(cb) / start() / send_audio_frame(audio_or_bytes) / stop() / reset()`	流式 API 1:1 对应。
`VadEngineCallback`（继承 + 覆写虚函数）	`VadCallback`（实例 + setter 注册）：`cb.on_event(fn)` / `on_speech_start(fn)` / `on_speech_end(fn)` / `on_error(fn)` / `on_open(fn)` / `on_complete(fn)` / `on_close(fn)`	用法风格不同：Python 用回调函数注册，无需子类化 ABC。
`SetTriggerThreshold / SetStopThreshold`	`engine.set_trigger_threshold(t)` / `set_stop_threshold(t)`
`VadResult::GetProbability/GetState/...`	`result.probability` / `state` / `is_speech` / `is_speech_start` / `is_speech_end` / `timestamp_ms` / `speech_duration_ms` / `processing_time_ms` 属性	Python 全部用属性，没有 getter 方法。

Python examples/ 当前仅有 vad_file_demo.py，未提供独立流式 demo；流式用法参考上面 §4.3.2，或对照 components/model_zoo/asr/python/examples/asr_stream_demo.py 的多进程采集骨架自行改写。

5. 调试指南

调试 VAD 时先确认输入音频，再观察状态机日志：

用 audio_demo record 录制同一麦克风输入，并回放确认不是静音或严重削波。
单帧能力可用 vad_simple_demo 独立验证；真实语音对话中的 VAD 状态以 voice_chat 日志为准。
阈值问题优先调整 trigger_threshold、stop_threshold 和平滑窗口，避免先改业务逻辑。
回声导致误触发时记录播放音量、麦克风距离和是否启用硬件或软件 AEC。

6. 常见问题

现象	可能原因	处理
一直检测为静音	设备无输入、采样率不匹配或阈值过高	先用 `audio_demo record` 录音回放，再降低 `trigger_threshold` 验证。
背景噪声触发语音	阈值过低或环境噪声大	提高 `trigger_threshold`，增大平滑窗口，或在前级加入降噪。
语音结束太慢	`stop_threshold` 或状态平滑导致拖尾	适当提高 `stop_threshold` 或缩短业务侧静音等待。
barge-in 误触发	TTS 回放泄漏到麦克风	使用外设硬件 AEC 或 `voice_chat_aec` 的 WebRTC AEC 模式。

附录：与 Agent 的联动结果

K3 端到端语音对话实测显示，VAD 能在 voice_chat 中完成以下动作：

动作	代表日志	作用
初始化	`[2/5] 初始化 VAD... OK (Silero VAD)`	确认模型和引擎可用。
语音开始	`[VAD] 开始说话 (prob=0.86)...`	开始缓存用户语音。
语音结束	`[VAD] 停止说话，触发识别`	触发声纹验证和 ASR。
用户打断	`[Barge-in] 用户打断 ... 停止播放`	中断 LLM/TTS 当前回复，开始新一轮输入。

测试方法：在 K3 板卡上构建 VAD 与 omni_agent 后直接运行 voice_chat，通过日志中的 VAD 初始化、语音开始、语音结束和 barge-in 事件确认真实对话状态。

1. 模块概述​

演示视频​

2. 环境准备​

前置条件​

构建编译​

3. 示例使用​

3.1 C++ 简单示例​

3.2 Python 文件示例​

3.3 端到端验证​

4. 应用开发​

4.1 接口说明​

4.1.1 常用数据结构​

4.1.2 引擎初始化与预设​

4.1.3 单帧检测​

4.1.4 流式检测​

4.1.5 运行时阈值​

4.2 C++ 调用示例​

4.2.1 离线缓冲帧检测​

4.2.2 流式麦克风 VAD + 状态回调​

4.2.3 配合 ASR 的端点检测​

4.3 Python 示例​

4.3.1 单帧检测​

4.3.2 引擎对象 + 回调流式​

4.3.3 C++ ↔ Python 接口对照​

5. 调试指南​

6. 常见问题​

附录：与 Agent 的联动结果​

1. 模块概述

演示视频

2. 环境准备

前置条件

构建编译

3. 示例使用

3.1 C++ 简单示例

3.2 Python 文件示例

3.3 端到端验证

4. 应用开发

4.1 接口说明

4.1.1 常用数据结构

4.1.2 引擎初始化与预设

4.1.3 单帧检测

4.1.4 流式检测

4.1.5 运行时阈值

4.2 C++ 调用示例

4.2.1 离线缓冲帧检测

4.2.2 流式麦克风 VAD + 状态回调

4.2.3 配合 ASR 的端点检测

4.3 Python 示例

4.3.1 单帧检测

4.3.2 引擎对象 + 回调流式

4.3.3 C++ ↔ Python 接口对照

5. 调试指南

6. 常见问题

附录：与 Agent 的联动结果
