镜像烧录

1. 所需资源​

类型说明
硬件K3 开发板、Type-C 数据线、按键
刷机工具TiTan（详见 2.1 节）
镜像Bianbu-LXQt-K3-v4.0

出厂开发板已预装镜像，请根据实际需要决定是否重新烧录。 推荐镜像：Bianbu-LXQt-K3-v4.0

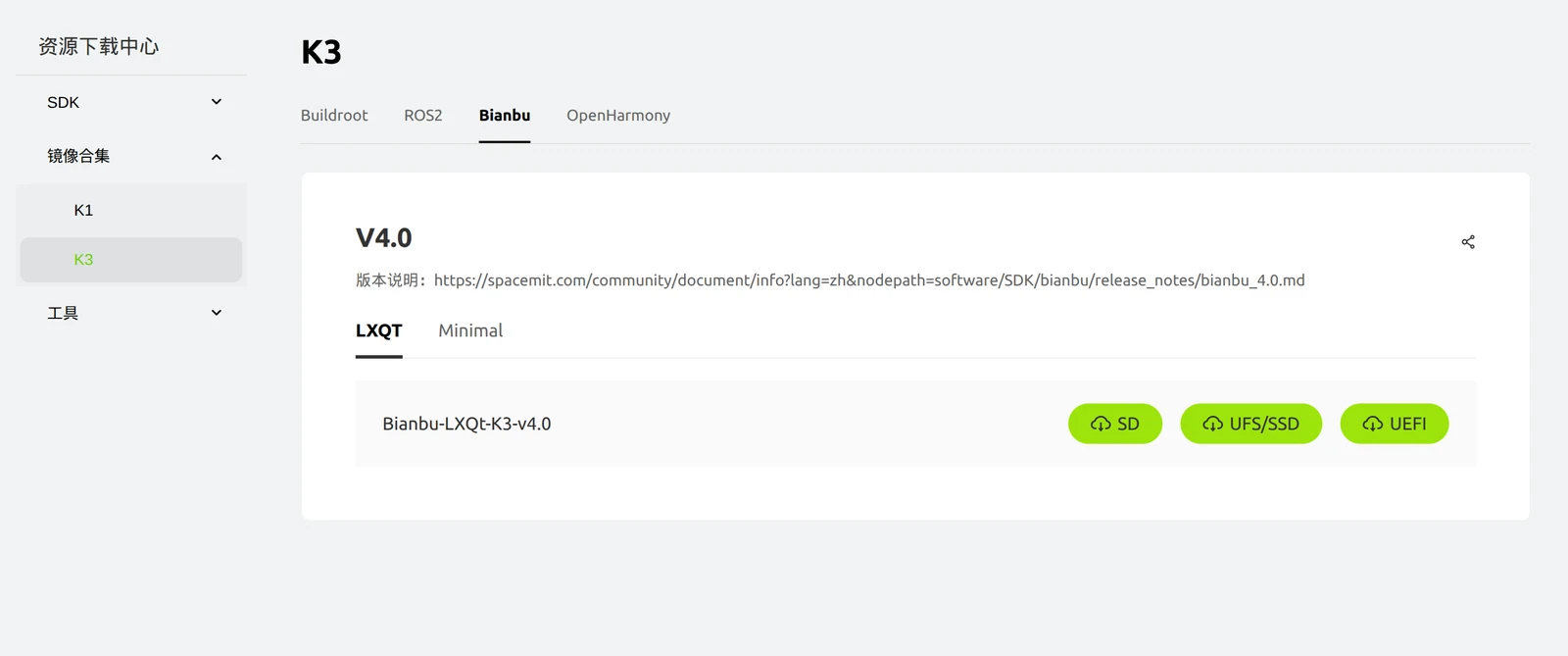

本节介绍的烧录方式为 UFS 启动模式，请下载对应镜像。 ufs

2. 操作步骤​

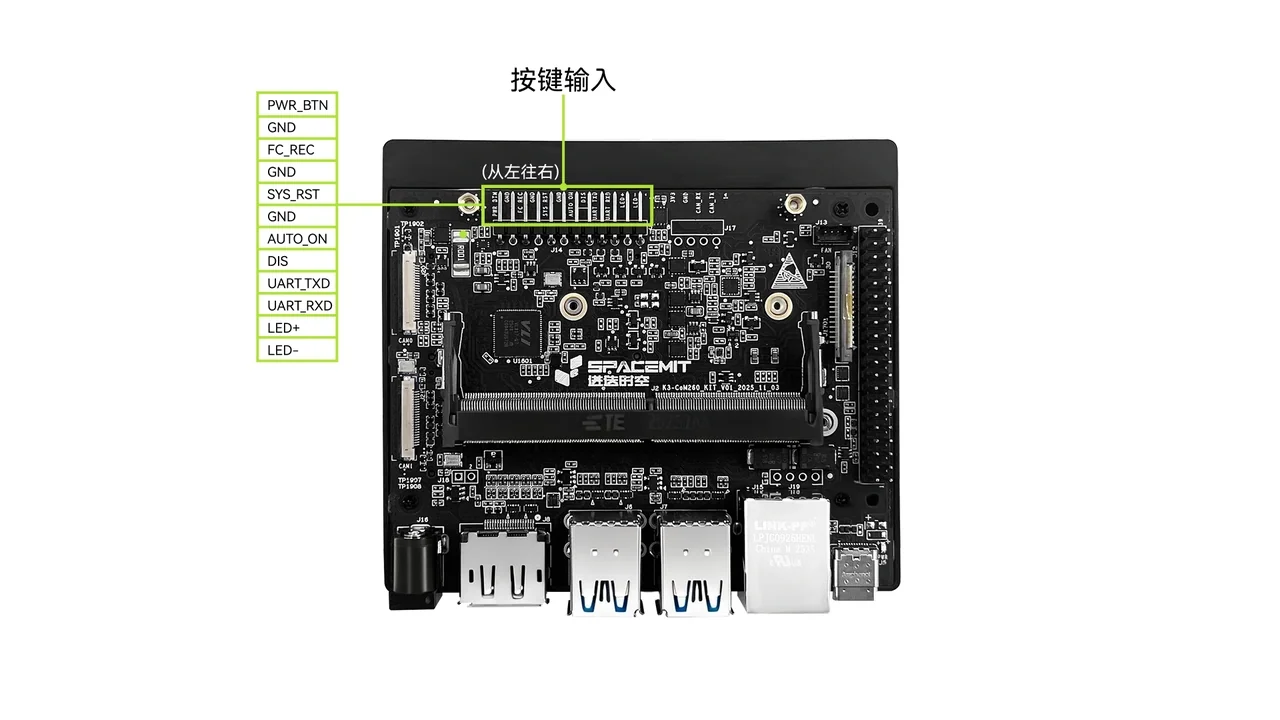

按键参考 按键

2.1 烧录模式​

  • 准备一根 Type-C 数据线，一端连接至上位机 PC，另一端连接至 K3 开发板的 Type-C 接口；

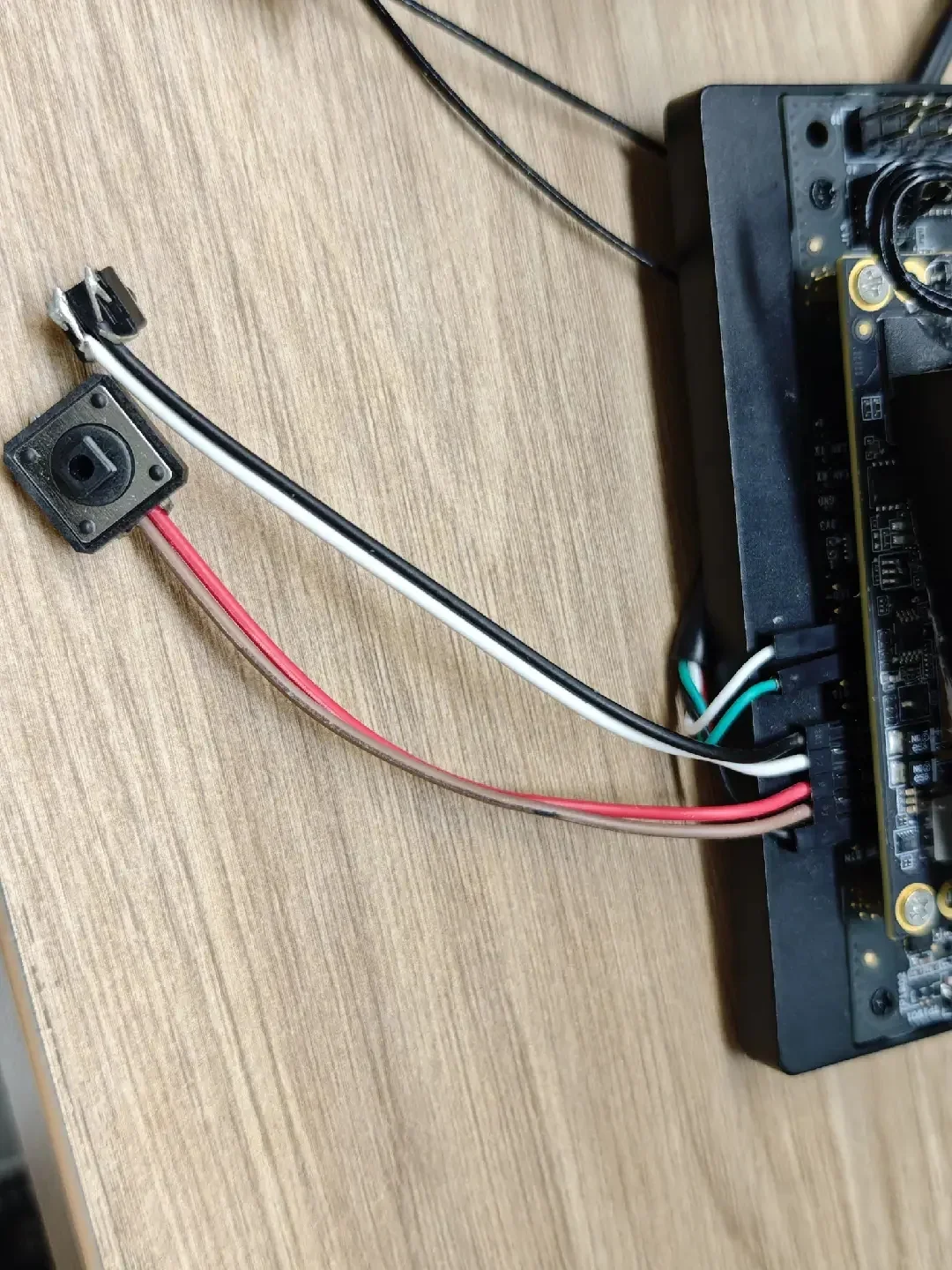

  • 将按键分别接入 FC_REC - GND、SYS_RST - GND，如图所示： 按键接线
  • 长按 FC_REC 按键不松手；
  • 短按一次 RST 按键；
  • 松开 FC_REC 按键。

即：先按住 FC_REC 按键，再短按 RST 按键，随后松开 FC_REC，即可进入刷机模式。

判断是否成功进入烧录模式：

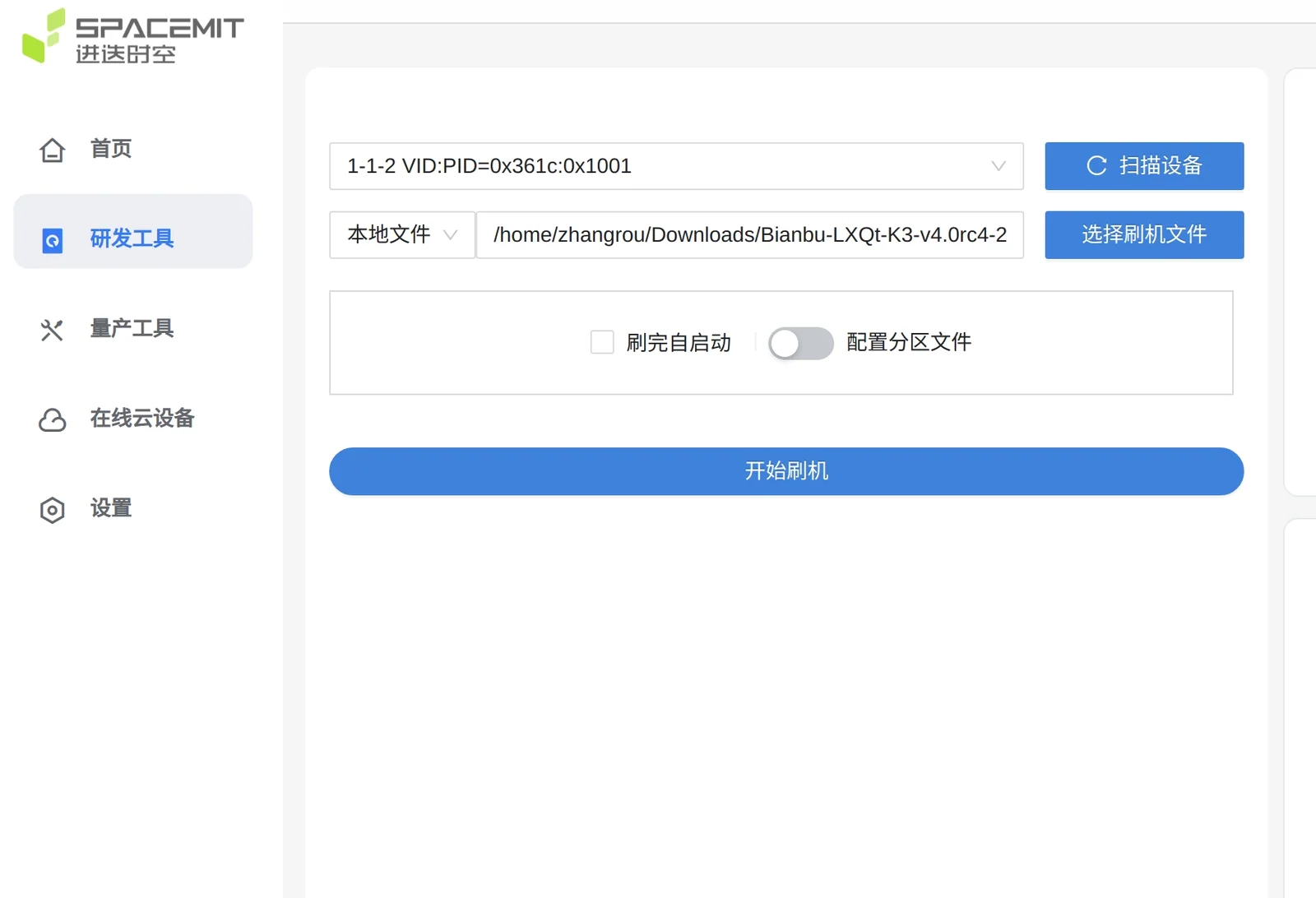

烧录工具中能够扫描到设备：

若已连接串口，串口将输出如下日志：

setup= 0x80500 0x0,
setup= 0x1000680 0x120000,
setup= 0x2000680 0x90000,
setup= 0x2000680 0x200000,
setup= 0x3000680 0xff0000,
setup= 0x3020680 0xff0409,                                  |
setup= 0x3010680 0xff0409,
setup= 0x10900 0x0,
usb_rx_bytes : start len[4096]
setup= 0x3020680 0xff0409,
setup= 0x3040680 0xff0409,
setup= 0x3000680 0x40000,
setup= 0x3010680 0xff0409,
setup= 0x3000680 0x40000,
setup= 0x3020680 0xff0409,

出现以上日志即表示已成功进入刷机模式。

2.1 刷机​

进入刷机模式后，参考 刷机工具下载和使用指南，选择推荐的系统镜像，点击开始刷机。

3. 验证与自检​

完成烧录后，可通过以下方式确认操作成功：

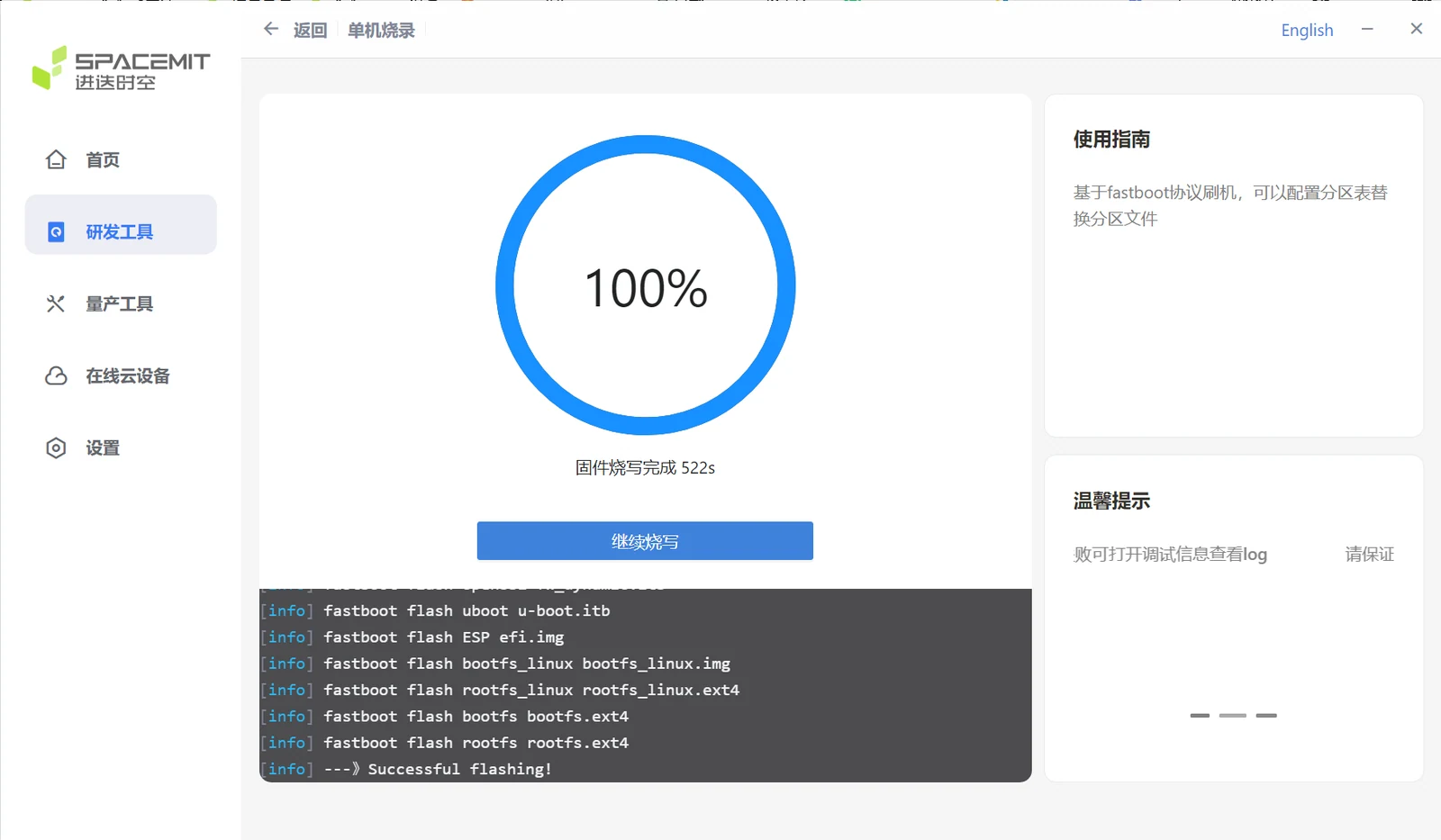

  • 刷机软件 success

  • 显示器

    COM260 预装 Bianbu 操作系统，刷机后首次启动将运行配置向导，通过鼠标与键盘注册用户名与密码。

  • 注意事项

    若无法外接显示器和键盘进行首次注册，则无法通过串口完成用户初始化配置。

    当登录界面出现以下提示时：

    Bianbu 4.0rc1 k3 ttyS0
    k3 login:

    密码：

可临时使用超级用户进行开发：

用户名：root

密码：bianbu

建议正式开发时创建普通用户，避免使用 root 账户登录。

4. 常见问题​

刷机软件提示刷机失败：

  1. 检查数据线是否连接正常，刷机过程中请勿断开 USB 连接
  2. 检查固件版本与开发板型号是否匹配
