WIFI

介绍 K3 平台 WiFi 模组的常见移植方法以及注意事项。

模块介绍

K3 平台需要外接外部 WiFi 模组实现 WiFi 功能，支持 SDIO / PCIe / USB 等接口。

功能介绍

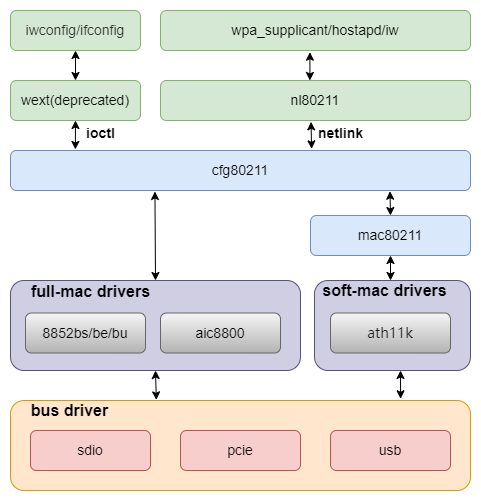

WiFi 在 Linux 里主要有以下几层：

1. cfg80211 / mac80211 / nl80211 提供 Linux 无线协议栈与用户态控制接口；
2. 模组驱动 WiFi 模组驱动，由 WiFi 厂商提供，主要实现 WiFi 功能；
3. 接口控制器 主要实现 WiFi 数据传输接口功能，如 PCIe、SDIO 以及 USB 等接口；

源码结构介绍

涉及的源码主要有：

linux-6.18/
|-- drivers/net/wireless/          # 具体 WiFi 驱动（厂商/主线）
|-- drivers/mmc/                   # SDIO / MMC host 控制器
|-- drivers/regulator/             # 模组供电控制
|-- drivers/mmc/core/pwrseq*       # mmc-pwrseq 通用上电/复位逻辑
`-- arch/riscv/boot/dts/spacemit/  # 板级 DTS 配置

其中 WiFi 驱动的源码一般放到以下目录：

drivers/net/wireless/realtek/
|-- rtl8852bs/          # rtl8852bs SDIO 驱动（厂商提供）
`-- rtw89/              # rtw89 框架驱动（主线）

关键特性

平台接口特性

SDIO 接口

特性	特性说明
兼容 SDIO 3.0	兼容 4bit SDIO Specification Ver3.00
支持 SD 3.0 模式	支持 UHS，最高支持 SDR104
支持 PIO/DMA	支持 PIO, SDMA, ADMA, ADMA2 传输模式

PCIe 接口

K3 PCIe 控制器最高支持 PCIe Gen3 x8。WiFi 模组（如 rtl8852be）通常使用 Gen2 x1 模式。控制器的完整特性（模式、速率、PHY、电源管理等）参见 PCIe 开发指南。

模组性能参数

模组型号	接口	驱动	TX(Mb/s)	RX(Mb/s)
rtl8852bs	SDIO	rtl8852bs（厂商驱动）	460	480
rtl8852be	PCIe	rtw89（主线驱动）	870	880

配置介绍

主要包括内核配置和 DTS 配置。

CONFIG 配置

无线协议栈配置

CONFIG_NET / CONFIG_WIRELESS / CONFIG_CFG80211 为 WiFi 提供基础支持，需要设置为 Y：

Networking support (NET [=y])
    Wireless (WIRELESS [=y])
        cfg80211 - wireless configuration API (CFG80211 [=y])

部分驱动（如 rtw89）还依赖 CONFIG_MAC80211，需要一并启用：

Networking support (NET [=y])
    Wireless (WIRELESS [=y])
        Generic IEEE 802.11 Networking Stack (mac80211 [=y])

SDIO 接口配置

CONFIG_MMC 为 MMC 总线协议提供支持，通常为 Y：

Device Drivers
    MMC/SD/SDIO card support (MMC [=y])

CONFIG_MMC_SDHCI / CONFIG_MMC_SDHCI_PLTFM / CONFIG_MMC_SDHCI_OF_K1 为 SpacemiT SDHCI 控制器提供支持，需要设置为 Y：

Device Drivers
    MMC/SD/SDIO card support (MMC [=y])
        Secure Digital Host Controller Interface support (MMC_SDHCI [=y])
            SDHCI platform and OF driver helper (MMC_SDHCI_PLTFM [=y])
                SDHCI OF support for the SpacemiT SDHCI controller (MMC_SDHCI_OF_K1 [=y])

PCIe 接口配置

CONFIG_PCI / CONFIG_PCIE_SPACEMIT_K1 为 K3 PCIe 控制器提供支持：

Device Drivers
    PCI support (PCI [=y])
        PCI controller drivers
            DesignWare-based PCIe controllers
                SpacemiT K1 PCIe controller (host mode) (PCIE_SPACEMIT_K1 [=y])

CONFIG_RTW89 / CONFIG_RTW89_8852BE 为 rtl8852be PCIe WiFi 模组提供支持：

Device Drivers
    Network device support (NETDEVICES [=y])
        Wireless LAN (WLAN [=y])
            Realtek devices (WLAN_VENDOR_REALTEK [=y])
                Realtek 802.11ax wireless chips support (RTW89 [=y])
                    Realtek 8852BE PCI wireless network (Wi-Fi 6) adapter (RTW89_8852BE [=m])

SDIO 接口驱动配置

CONFIG_RTL8852BS 为 rtl8852bs SDIO WiFi 模组提供支持：

Device Drivers
    Network device support (NETDEVICES [=y])
        Wireless LAN (WLAN [=y])
            Realtek devices (WLAN_VENDOR_REALTEK [=y])
                Realtek 8852B SDIO Wireless driver (RTL8852BS [=m])

DTS 配置

SDIO 接口配置示例

SDIO 控制器配置

k3_evb.dts 中的 &sdio 示例为：

&sdio {
        pinctrl-names = "default";
        pinctrl-0 = <&mmc2_cfg>;
        bus-width = <4>;
        non-removable;
        vmmc-supply = <&vmmc_sdio>;
        vqmmc-supply = <&p1v8>;
        mmc-pwrseq = <&sdio_pwrseq>;
        no-mmc;
        no-sd;
        keep-power-in-suspend;
        clock-frequency = <375000000>;
        #address-cells = <1>;
        #size-cells = <0>;
        status = "disabled";

        wifi@1 {
                reg = <1>;
                compatible = "realtek,rtl8852bs";
                pinctrl-names = "default";
                pinctrl-0 = <&wifi_hostwake_cfg>;
                interrupts-extended = <&pinctrl 101 IRQ_TYPE_EDGE_FALLING>;
        };
};

K3 上的 SDIO WiFi 驱动不再需要关注 regulator 和 GPIO 等板级相关信息，统一放到总线层面进行管理。 供电相关的 regulator 和 GPIO 等配置放到 vmmc-supply、vqmmc-supply 中，WiFi REG_ON/RESET 放到 sdio_pwrseq 中进行配置。

其中：

• wifi@1 为 SDIO WiFi 子设备节点，compatible 需与驱动匹配，reg 为 SDIO 功能号（通常为 1）；
• interrupts-extended 对应 WiFi 模组唤醒 HOST 的中断引脚，驱动通过 of_irq_get() 获取该中断；
• pinctrl-0 中的 wifi_hostwake_cfg 用于配置 host wake 引脚的 pad。

WiFi Host Wake pinctrl 配置

对应的 wifi_hostwake_cfg 配置（k3_evb.dts）：

wifi_hostwake_cfg: wifi-hostwake-cfg {
        wifi-hostwake-pins {
                pinmux = <K3_PADCONF(101, 0)>;

                bias-pull-up;
                drive-strength = <25>;
                power-source = <1800>;
        };
};

其中 PAD 101 与 interrupts-extended 中的中断号一致。

SDIO 电源配置

vmmc_sdio 用于封装 WiFi 模组供电依赖的 regulator 和 GPIO，有的模组供电除了依赖 regulator 以外可能还需要依赖某些 GPIO 的状态， 建议使用 regulator-fixed 进行封装。

vmmc_sdio: regulator-vmmc-sdio {
        compatible = "regulator-fixed";
        regulator-name = "vmmc-sdio";
        regulator-min-microvolt = <3300000>;
        regulator-max-microvolt = <3300000>;
        enable-active-high;
        gpio = <&gpio 3 6 GPIO_ACTIVE_HIGH>;
};

WiFi REG_ON 配置

sdio_pwrseq 定义 reset 引脚，对应 WiFi REG_ON ：

sdio_pwrseq: sdio-pwrseq {
        compatible = "mmc-pwrseq-simple";
        reset-gpios = <&gpio 3 4 GPIO_ACTIVE_LOW>;
};

PCIe 接口配置示例

PCIe WiFi 模组（如 rtl8852be）通过 PCIe 控制器连接，模组具体接在哪个端口需按板级原理图确认。以 K3 pico 系列为例，WiFi 接在 Port E（pcie4_rc），对应配置为：

&pcie4_rc {
        pinctrl-names = "default";
        pinctrl-0 = <&pcie4_1_cfg>;
        phys = <&phy5>;
        phy-names = "phy5";
        num-lanes = <1>;
        status = "okay";
};

k3-pinctrl.dtsi 中为每个 PCIe 控制器提供了多组可选的 pinctrl 配置，对应边带信号可选的不同 PAD 组。以 pcie4 为例：

pcie4_0_cfg: pcie4-0-cfg {
        pcie4-0-pins {
                pinmux = <K3_PADCONF(31, 4)>,   /* pcie4 perst */
                         <K3_PADCONF(32, 4)>,   /* pcie4 wake */
                         <K3_PADCONF(33, 4)>;   /* pcie4 clkreq */

                bias-disable;
                drive-strength = <25>;
        };
};

pcie4_1_cfg: pcie4-1-cfg {
        pcie4-0-pins {
                pinmux = <K3_PADCONF(76, 5)>,   /* pcie4 perst */
                         <K3_PADCONF(77, 5)>,   /* pcie4 wake */
                         <K3_PADCONF(78, 5)>;   /* pcie4 clkreq */

                bias-disable;
                drive-strength = <25>;
        };
};

板级 DTS 根据实际连线选择对应的配置组即可，例如边带信号接在 PAD 76/77/78 时选 pcie4_1_cfg。如果公共组的电气参数（bias / drive-strength / power-source）与板级电压域不匹配，可以在板级 DTS 中重新定义同名节点覆盖。

其中：

• pinctrl-0 配置 PCIe 边带信号（PERST、WAKE、CLKREQ）的 pad；
• phys / phy-names 绑定该控制器使用的 PHY，顺序需与硬件 lane 连线一致；
• num-lanes 为期望的 lane 数，需与板级实际连线一致。

PCIe 的 PERST# 由控制器驱动管理（默认走 PMU 寄存器，也可通过 reset-gpios 改为 GPIO 控制），复位时序、PHY 绑定、lane 分叉等控制器侧配置参见 PCIe 开发指南。

WiFi 模组使能配置

PCIe WiFi 模组的使能引脚通常用 rfkill-gpio 封装，由上层通过 RFKILL 控制。k3-pico.dtsi 中的配置为：

rfkill-pcie-wlan {
        compatible = "rfkill-gpio";
        label = "rfkill-pcie-wlan";
        pinctrl-names = "default";
        pinctrl-0 = <&wlan_en_cfg>;
        radio-type = "wlan";
        shutdown-gpios = <&gpio 1 3 GPIO_ACTIVE_HIGH>;
};

对应的 pinctrl 配置：

wlan_en_cfg: wl-en-cfg {
        wlan-en-pins {
                pinmux = <K3_PADCONF(35, 0)>;

                bias-pull-up;
                drive-strength = <38>;
                power-source = <3300>;
        };
};

shutdown-gpios 和 wlan_en_cfg 需按实际硬件的 WiFi 使能引脚配置。模组使能后 PCIe 会枚举到设备并自动加载 rtw89 驱动，不需要在 DTS 中声明 WiFi 子节点。

接口介绍

用户态接口

用户态推荐采用 nl80211 接口访问 WiFi 设备，例如：

• wpa_supplicant
• wpa_cli
• iw
• ip

基于 wext 接口的访问方式默认不支持， 需要的话可以打开 CONFIG_CFG80211_WEXT ：

cfg80211 wireless extensions compatibility (CFG80211_WEXT [=n])

Debug 介绍

1. 确认控制器状态

SDIO 控制器

dmesg | grep -i mmc1

MMC 子系统会为每个 host 在 debugfs 根目录下创建 mmcN 目录，可以据此确认控制器是否注册成功：

ls -d /sys/kernel/debug/mmc*

PCIe 控制器

确认 PCIe 设备枚举：

lspci

正常情况下可以看到 Root Complex 和挂在其下的 WiFi 设备：

0000:00:00.0 PCI bridge: SpacemiT X100 PCIe Root Complex (rev 01)
0002:00:00.0 PCI bridge: SpacemiT X100 PCIe Root Complex (rev 01)
0002:01:00.0 Ethernet controller: Realtek Semiconductor Co., Ltd. RTL8127 10GbE Controller (rev 08)
0004:00:00.0 PCI bridge: SpacemiT X100 PCIe Root Complex (rev 01)
0004:01:00.0 Network controller: Realtek Semiconductor Co., Ltd. RTL8852BE PCIe 802.11ax Wireless Network Controller

BDF 中的 domain 号与 DTS 中的 linux,pci-domain 对应，pcie0_rc ~ pcie4_rc 依次为 domain 0 ~ 4。上面输出中 WiFi 位于 0004:01:00.0，即挂在 pcie4_rc（Port E）下。

查看 PCIe 设备详细信息：

lspci -vvv -s 0004:01:00.0

检查内核日志：

dmesg | grep -E "pcie|rtw89"

2. 确认 WiFi 模组识别

一般会在 dmesg 中看到：

• SDIO/PCIe card/function 枚举日志
• 后续厂商 WiFi 驱动 probe 日志

如果 WiFi 模组没有识别到，需要排查：

• vmmc-supply（SDIO）
• vqmmc-supply（SDIO）
• reset-gpios（SDIO）或 pinctrl 配置（PCIe）
• spacemit,tx_delaycode（SDIO）
• status = "okay"

3. 确认总线工作状态

SDIO 总线状态

cat /sys/kernel/debug/mmc1/ios

确认以下信息：

• clock
• bus width
• timing spec
• signal voltage

PCIe 链路状态

查看链路状态：

lspci -vvv -s 0004:01:00.0 | grep -E "LnkCap|LnkSta"

确认以下信息：

• LnkCap：控制器和设备各自声明的能力（最大速率、最大宽度）；
• LnkSta：实际协商结果，重点看 Speed 和 Width 是否达到预期。

如果协商速率或宽度低于预期，需要检查板级 lane 连线、num-lanes 配置以及信号完整性。

测试介绍

扫描连接测试

首先确认 wpa_supplicant 服务有正常运行。

wpa_supplicant -iwlan0 -Dnl80211 -c/etc/wpa_supplicant.conf -B

wpa_supplicant.conf 基础配置如下：

ctrl_interface=/var/run/wpa_supplicant
update_config=1

network={
    ssid="your_wifi_ssid"
    psk="your_password"
}

• ctrl_interface：wpa_cli 通信接口路径，如果不是默认的 /var/run/wpa_supplicant，则 wpa_cli 运行时需要使用 -p 显式指定；
• update_config：允许 wpa_supplicant 动态更新配置文件（如通过 wpa_cli 添加网络）；
• network：WiFi 网络配置段，ssid 为网络名称，psk 为密码（WPA/WPA2）。

高级配置（根据实际需求选配）：

disable_scan_offload=1       # 禁用硬件扫描，强制使用软件扫描（部分模组硬件扫描有兼容性问题时使用）
filter_rssi=-75              # 过滤信号强度低于 -75 dBm 的 AP
pmf=1                        # 启用 PMF（802.11w）管理帧保护，1=可选，2=强制
sae_pwe=2                    # SAE 密码元素推导方式，2=仅使用 H2E（WPA3 相关）
wowlan_triggers=any          # 启用 WiFi 唤醒（需驱动和硬件支持）
bgscan="simple:11:-70:300"   # 后台扫描，信号 ≥-70dBm 时 300s 扫描一次，<-70dBm 时 11s 扫描一次
gas_rand_addr_lifetime=0     # GAS 随机 MAC 地址有效期，0=永久
gas_rand_mac_addr=1          # 启用 GAS 交互时的随机 MAC 地址（隐私保护）

wpa_cli 扫描：

wpa_cli -iwlan0 -p/var/run/wpa_supplicant
scan
scan_results

正常扫描会有类似如下输出：

bssid / frequency / signal level / flags / ssid
f6:12:b3:d4:65:ef       2462    -37     [WPA2-PSK-CCMP][WPS][ESS][P2P]  wilson
78:85:f4:82:01:3c       2462    -66     [WPA2-PSK-CCMP][WPS][ESS]       HUAWEI-LX45AG_HiLink
02:0e:5e:76:a5:6e       2412    -69     [WPA-PSK-CCMP+TKIP][ESS]        ChinaNet-1mMr
30:8e:7a:2f:64:8c       2437    -69     [WPA-PSK-CCMP+TKIP][WPA2-PSK-CCMP+TKIP][ESS]    K03_1tlftb
dc:16:b2:57:9e:65       2437    -78     [WPA2-PSK-CCMP][ESS]    \x00\x00\x00\x00\x00\x00\x00\x00
dc:16:b2:57:9e:60       2437    -78     [WPA-PSK-CCMP][WPA2-PSK-CCMP][WPS][ESS] TK-ZJB
48:0e:ec:ad:52:4d       2462    -78     [WPA-PSK-CCMP][WPA2-PSK-CCMP][WPS][ESS] TP-LINK_524D
3c:d2:e5:c6:08:9b       2452    -83     [WPA2-PSK-CCMP][ESS]
3e:d2:e5:16:08:9b       2452    -83     [WPA-PSK-CCMP+TKIP][WPA2-PSK-CCMP+TKIP][ESS]    young
80:ea:07:dc:f2:be       2462    -88     [WPA-PSK-CCMP][WPA2-PSK-CCMP][ESS]      HZXF
9a:00:74:84:d1:60       2412    -85     [WPA-PSK-CCMP+TKIP][WPA2-PSK-CCMP+TKIP][ESS]   ChinaNet-ieR7
dc:f8:b9:46:ec:30       2472    -85     [WPA-PSK-CCMP+TKIP][WPA2-PSK-CCMP+TKIP][ESS]   ChinaNet-MiZK

选择需要连接的 AP 网络进行连接：

> add_network
0
> set_network 0 ssid "wilson"
OK
> set_network 0 key_mgmt WPA-PSK
OK
> set_network 0 psk "wilson2001"
OK
> enable_network 0

wpa_supplicant -iwlan0 -Dnl80211 -c/wpa_supplicant.conf -B
wpa_cli -iwlan0 -p/var/run/wpa_supplicant

吞吐量测试

同一局域网中可使用：

# 服务端
iperf3 -s

# 客户端
iperf3 -c <server-ip> -t 60

信号强度查看

连接成功后可通过以下命令查看当前信号强度和链路状态：

iw dev wlan0 link

查看更详细的统计信息：

iw dev wlan0 station dump

关注以下字段：

• signal — 当前 RSSI，单位 dBm，一般 -70 dBm 以上为正常；
• tx bitrate / rx bitrate — 当前协商速率；
• tx failed / tx retries — 发送失败和重传次数，数值持续增大说明信号质量差。

FAQ

1. 为什么控制器起来了，但加载驱动后找不到 wlan0 设备节点？

通用排查点：

• 对应方案的控制器 DTS 是否有使能；
• 对应的 Wi‑Fi 固件是否存在。

SDIO 接口还需检查：

• vmmc-supply / vqmmc-supply 配置错误或者电压异常；
• mmc-pwrseq 是否正确配置 WiFi 模组 REG_ON/RESET 引脚。

PCIe 接口还需检查：

• 先用 lspci 确认设备是否枚举成功，若没有枚举，说明问题在链路层而非驱动层；
• rfkill list 确认模组未被 block，以及 rfkill-gpio 的使能引脚是否正确配置；
• PCIe 控制器的 phys / num-lanes 是否与板级连线一致。

2. WiFi 可以使用，但是使用过程中经常会出现异常打印？

例如出现如下错误打印：

[69686.314058] rtl8852bs mmc1:0001:1: rtw_sdio_raw_write: sdio write failed (-84)
[69686.314063] mmc1: set tx_delaycode: 127
[69686.314080] rtl8852bs mmc1:0001:1: RTW_SDIO: WRITE use CMD53
[69686.314085] rtl8852bs mmc1:0001:1: RTW_SDIO: WRITE to 0x1800a, 80 bytes
[69686.322783] mmc1: pretuned card, use select_delay[1]:200
[69686.328249] RTW_SDIO: WRITE 00000000: 00 64 48 00 00 00 00 00 1a 00 24 00 b9 23 00 00
[69686.341886] RTW_SDIO: WRITE 00000010: 00 00 00 00 00 00 00 00 00 00 00 40 00 00 00 00
[69686.349841] RTW: ERROR sdio_io: write FAIL! error(-2) addr=0x1800a 80 bytes, retry=0,0
[69686.349942] rtl8852bs mmc1:0001:1: rtw_sdio_raw_write: sdio write failed (-110)

常见原因包括：

• -84 表示 SDIO 的 tx 出现 crc 校验错误，需要调整 SDIO 的 spacemit,tx_delaycode 参数；
• -110 表示 SDIO 操作超时，通常是信号完整性问题或时序参数不匹配，同样可以尝试调整 spacemit,tx_delaycode 或降低 SDIO 时钟频率排查。

3. 连接 AP 成功但无法上网？

常见原因包括：

• 确认是否获取到 IP 地址，可通过 ip addr show wlan0 查看；
• 若未获取 IP，确认 DHCP 客户端（如 udhcpc / dhclient）是否正常运行；
• 确认 DNS 配置是否正确，检查 /etc/resolv.conf 是否有有效的 nameserver；
• 确认默认路由是否存在，可通过 ip route 查看。
