PCIe

介绍 PCIe 的功能和使用方法。

模块介绍

PCIe（Peripheral Component Interconnect Express）是一种高速串行计算机扩展总线标准。采用高速串行点对点双通道高带宽传输，所连接设备独享通道带宽。

K3 平台提供 5 个 PCIe 控制器（Port A ~ Port E），配备 6 个独立 PHY，支持连接多种 PCIe 外设，包括 NVMe SSD、SATA 控制器、Wi-Fi 模块等。

注意： Port D 与 USB3 控制器共享同一个 PHY 硬件资源，无法同时启用。使用时需在设备树中根据实际需求选择启用 PCIe 或 USB3。

功能介绍

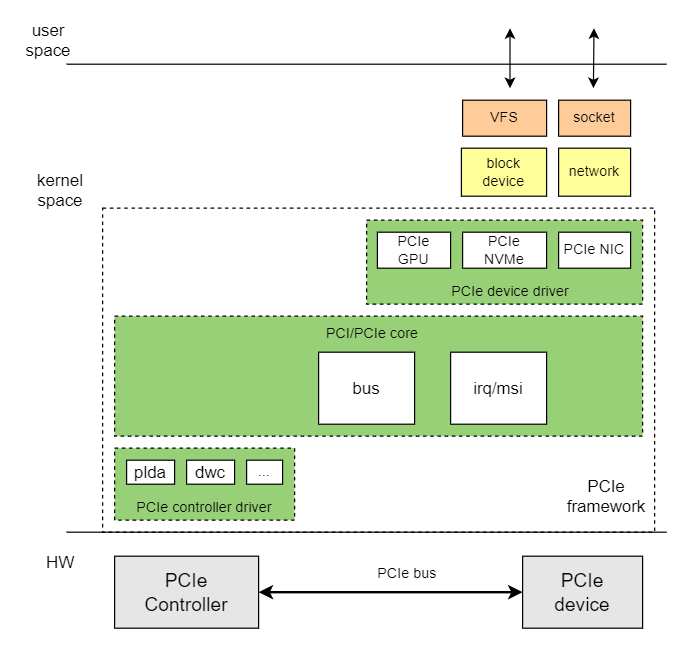

Linux PCIe 子系统框架由三部分组成：

PCIe 核心
- PCIe 总线枚举、资源分配、中断处理
- PCIe 设备添加和删除
- PCIe 设备驱动注册与注销
PCIe 控制器驱动
- 对 PCIe 主机控制器进行操作
PCIe 设备驱动
- PCIe 具体设备的驱动，如 GPU、NIC 和 NVMe 等

源码结构介绍

控制器驱动代码位于 drivers/pci/controller/dwc 目录下：

|-- pcie-designware.c           #dwc pcie驱动公共代码
|-- pcie-designware-host.c      #dwc pcie主机驱动代码
|-- pcie-spacemit-k1.c          #k3 pcie控制器驱动
|-- spacemit_pcie_phy.c         #k3 pcie phy驱动

关键特性

特性

特性	特性说明
支持模式	支持 RC 模式
支持协议和lane数	支持 Gen3x1, Gen3x2, Gen3x4, Gen3x8
支持设备	支持NVMe SSD、PCIe转SATA、PCIe 网卡和 PCIe 显卡

控制器与 PHY 对应关系

K3 平台 5 个 PCIe 控制器与 6 个 PHY 的对应关系如下：

控制器	端口	最大lane数	可用 PHY	说明
pcie0_rc	Port A	x8	phy0~phy5	支持 x8/x4/x2 模式，可聚合多个 PHY
pcie1_rc	Port B	x2	phy1	仅在 Port A 使用 x2 模式时可用
pcie2_rc	Port C	x2	phy2, phy3	支持 x2（双PHY）或 x1 模式
pcie3_rc	Port D	x1	phy4	与 USB3 共享 PHY，二选一
pcie4_rc	Port E	x1	phy5	独立使用

性能参数

SSD 型号（容量）	顺序读(MB/s)	顺序写(MB/s)	随机读(4K MB/s)	随机写(4K MB/s)
Colorful CN600 128GB	1280	1156	358	352
HS-SSD-C2000Pro 256G	2150	258	321	209
MAXIO MAP1202 512G	3470	3138	282	325

数据基于 deb1 (K3) + PCIe Gen3x4 插槽，在 Buildroot 2024.12 + linux-6.18 SDK 版本上，使用下面的 fio 测试方法，随机场景均为 4K block。

测试方法

# 顺序读
fio --name=nvme_seq_read --filename=/mnt/nvme_vfat/fiotest.bin --size=1G --bs=1M --rw=read --ioengine=libaio --direct=1 --iodepth=32 --numjobs=1 --time_based --runtime=30 --group_reporting

# 顺序写
fio --name=nvme_seq_write --filename=/mnt/nvme_vfat/fiotest.bin --size=1G --bs=1M --rw=write --ioengine=libaio --direct=1 --iodepth=32 --numjobs=1 --time_based --runtime=30 --group_reporting

# 随机读（4K）
fio --name=nvme_rand_read --filename=/mnt/nvme_vfat/fiotest.bin --size=1G --bs=4k --rw=randread --ioengine=libaio --direct=1 --iodepth=32 --numjobs=1 --time_based --runtime=30 --group_reporting

# 随机写（4K）
fio --name=nvme_rand_write --filename=/mnt/nvme_vfat/fiotest.bin --size=1G --bs=4k --rw=randwrite --ioengine=libaio --direct=1 --iodepth=32 --numjobs=1 --time_based --runtime=30 --group_reporting

配置介绍

主要包括 驱动使能配置 和 DTS 配置

CONFIG配置

CONFIG_PCI：为 PCI 和 PCIe 总线协议提供支持，默认情况，此选项为 Y

Device Drivers
    PCI support (PCI [=y])

PCIE_SPACEMIT_K1：为 K3 PCIe 控制器驱动提供支持，默认情况下，此选项为 Y

Device Drivers
    PCI support (PCI [=y])
        PCI controller drivers
            DesignWare-based PCIe controllers
                SpacemiT K1 PCIe controller - Host Mode (PCIE_SPACEMIT_K1 [=y])

DTS 配置

配置空间分配

K3 的每个 PCIe Root Complex 都在 DTS 中声明了 4 类地址窗口：config 配置空间、I/O 空间、MEM non-prefetchable 空间和 MEM prefetchable 空间。各控制器在 linux-6.18/arch/riscv/boot/dts/spacemit/k3.dtsi 中的分配如下：

各控制器地址空间基地址：

控制器	config	I/O	非预取 MEM	可预取 MEM
Port A (`pcie0_rc`)	`0x11_0000_0000`	`0x11_0001_0000`	`0x11_0011_0000`	`0x18_0000_0000`
Port B (`pcie1_rc`)	`0x11_8000_0000`	`0x11_8001_0000`	`0x11_8011_0000`	`0x16_0000_0000`
Port C (`pcie2_rc`)	`0x12_0000_0000`	`0x12_0001_0000`	`0x12_0011_0000`	`0x15_0000_0000`
Port D (`pcie3_rc`)	`0x12_8000_0000`	`0x12_8001_0000`	`0x12_8011_0000`	`0x14_0000_0000`
Port E (`pcie4_rc`)	`0x12_c000_0000`	`0x12_c001_0000`	`0x12_c011_0000`	`0x13_0000_0000`

各窗口大小：

窗口类型	Port A / B / C	Port D / E
config	64 KiB	64 KiB
I/O	1 MiB	1 MiB
非预取 MEM	~2046.94 MiB (`0x7fef0000`)	~1022.94 MiB (`0x3fef0000`)
可预取 MEM	4 GiB	4 GiB

Port D / E 的非预取 MEM 窗口较小，是因为其整体地址空间窗口比 Port A / B / C 小，扣除 config + I/O 区域后剩余空间更少。

配置空间详细说明

以 Port A (pcie0_rc) 为例，说明 DTS 中地址空间的配置方式：

pcie0_rc: pcie@80000000 {
        ...
        reg = <0x0 0x80000000 0x0 0x00001000>, /* dbi */
              <0x0 0x80100000 0x0 0x00001000>, /* dbi2 */
              <0x0 0x80300000 0x0 0x00003f20>, /* atu registers */
              <0x11 0x00000000 0x0 0x00010000>, /* config space */
              <0x0 0x82900000 0x0 0x00001000>; /* phy ahb (link) */
        reg-names = "dbi", "dbi2", "atu", "config", "link";
        ranges = <0x01000000 0x00 0x00010000 0x11 0x00010000 0x0 0x00100000>,
                 <0x02000000 0x0 0x00110000 0x11 0x00110000 0x0 0x7fef0000>,
                 <0x43000000 0x18 0x00000000 0x18 0x00000000 0x1 0x00000000>;
        ...
};

ranges 每一项的格式为 <flags child-bus-address cpu-physical-address size>，其中 flags 含义为：

flags	类型
`0x01000000`	I/O 空间
`0x02000000`	32 位不可预取内存空间
`0x43000000`	64 位可预取内存空间

对应到 Port A 的三条 ranges 条目：

窗口	CPU 物理地址	大小
I/O	`0x11_0001_0000`	`0x0010_0000`（1 MiB）
非预取 MEM	`0x11_0011_0000`	`0x7fef_0000`（~2046.94 MiB）
可预取 MEM	`0x18_0000_0000`	`0x1_0000_0000`（4 GiB）

config 空间通过 reg 属性分配，基地址 0x11_0000_0000，大小 64 KiB。

PHY 配置

K3 PCIe 使用独立的 PHY 节点，需在方案 DTS 中同时启用 PHY 和控制器。

PHY 节点定义在 k3.dtsi 中：

phy0: phy-pcie@81d00000 {
        compatible = "spacemit,k3-pcie-phy";
        reg = <0x0 0x81d00000 0x0 0x1000>;
        spacemit,syscon-apb-spare = <&pll>;
        num-lanes = <2>;
        spacemit,phy-id = <0>;
        #phy-cells = <0>;
        status = "disabled";
};

pinctrl 配置

PCIe 的 pinctrl 只负责边带信号（sideband signals），不负责高速差分 Lane。真正的数据链路由 phys = <&phyX ...> 绑定到 PCIe PHY 节点，pinctrl 主要处理以下几类信号：

PERST#：设备复位信号
WAKE#：设备唤醒信号
CLKREQ#：参考时钟请求信号

配置步骤建议按下面顺序做：

先根据原理图确认板子实际接出了哪些边带信号，以及这些信号落在哪组 PAD 上。
再到 k3-pinctrl.dtsi 中查找对应的 pcie*_cfg 组。
如果公共 pinctrl 组和你的板级连线不完全一致，就在板级 DTS 里重新定义该组，只保留实际接出的 PAD。

K3_PADCONF(pin, func) 中的 pin 是 PAD 编号，func 是该 PAD 选择的复用功能。bias-disable、bias-pull-up、drive-strength、power-source 则要和板级电压域、上拉方式保持一致。

以 deb1 为例，板级 DTS 对公共 pinctrl 组做了裁剪。比如 pcie0-1-cfg 只保留了 PERST# 和 CLKREQ#，没有配置 WAKE#：

pcie0-1-cfg {
        pcie0-0-pins {
                pinmux = <K3_PADCONF(79, 5)>,
                         <K3_PADCONF(81, 5)>;
                bias-pull-up;
                drive-strength = <33>;
                power-source = <1800>;
        };
};

power-source 字段的单位为 mV，<1800> 对应 1.8 V；若板级将边带信号接到 3.3 V（，需要根据原理图把该值改成 <3300> ，以免 PAD 供电域与外设不匹配。

如果你的板子没有把 WAKE# 接出来，可以参照这种方式在板级 DTS 中覆盖默认 pin 组，而不是硬套共享 k3-pinctrl.dtsi 里的三线配置。

PERST# 控制方式

K3 PCIe 驱动支持两种 PERST#（复位信号）控制方式：

GPIO 控制
PMU 寄存器控制（默认）

优先级规则：驱动会优先检查设备树中是否配置了 reset-gpios 属性。如果配置了，则使用 GPIO 方式控制 PERST#；否则回退到 PMU 寄存器控制方式。

GPIO 控制方式

通过 GPIO 子系统直接控制 PERST# 引脚的电平。这种方式常见于硬件 PERST pin用于其他功能，选用了 GPIO 作为 PERST#。

配置示例：

&pcie0_rc {
        pinctrl-names = "default";
        pinctrl-0 = <&pcie0_1_cfg>;
        phys = <&phy0>, <&phy1>;
        phy-names = "phy0", "phy1";
        num-lanes = <4>;
        reset-gpios = <&gpio 3 28 GPIO_ACTIVE_LOW>;  /* GPIO_120, 低电平有效 */
        status = "okay";
};

参数说明：

reset-gpios = <&gpio bank pin flags>
- &gpio：GPIO 控制器节点
- bank pin：GPIO 编号（例如 3 28 表示 GPIO bank 3 的 pin 28，即全局 GPIO_120）
- flags：GPIO_ACTIVE_LOW 表示低电平有效（assert 时输出低电平）

PMU 寄存器控制方式

通过 PMU（Power Management Unit）寄存器间接控制 PERST#。这是K3默认的方式，当设备树中未配置 reset-gpios 时使用。

配置示例：

&pcie0_rc {
        pinctrl-names = "default";
        pinctrl-0 = <&pcie0_1_cfg>;
        phys = <&phy0>, <&phy1>;
        phy-names = "phy0", "phy1";
        num-lanes = <4>;
        /* 不配置 reset-gpios，驱动将使用 PMU 寄存器控制 */
        status = "okay";
};

方案 DTS 配置示例（以 deb1 为例）

deb1 板级文件使用的是 k3_deb1.dts，实际启用了 phy0/1/2/3/5 和 pcie0/1/2/4，没有启用 phy4 / pcie3_rc。

这里需要注意 Port A / Port B 的关系： k3_deb1.dts 示例里虽然写了 pcie0_rc { num-lanes = <4>; }，但驱动在检测到 bifurcation GPIO 置位后，会把 Port A 运行时降到 x2，并把另外的 x2 lane 让给 Port B。也就是说，pcie1_rc 能否真正带起，取决于分叉 GPIO 的实际电平，而不只是 DTS 里的 num-lanes 静态值。

首先启用相关 PHY：

&phy0{
        status = "okay";
};

&phy1{
        status = "okay";
};

&phy2{
        status = "okay";
};

&phy3{
        status = "okay";
};

&phy5{
        status = "okay";
};

然后配置各 PCIe 控制器：

&pcie0_rc {
        pinctrl-names = "default";
        pinctrl-0 = <&pcie0_1_cfg>;
        phys = <&phy0>, <&phy1>;
        phy-names = "phy0", "phy1";
        num-lanes = <4>;
        spacemit,bifurcation-gpios = <&gpio 2 25 GPIO_ACTIVE_HIGH>;
        status = "okay";
};

&pcie1_rc {
        pinctrl-names = "default";
        pinctrl-0 = <&pcie1_1_cfg>;
        phys = <&phy1>;
        phy-names = "phy1";
        num-lanes = <2>;
        spacemit,device-detect-gpios = <&gpio 2 25 GPIO_ACTIVE_HIGH>;
        status = "okay";
};

&pcie2_rc {
        pinctrl-names = "default";
        pinctrl-0 = <&pcie2_1_cfg>;
        phys = <&phy2>, <&phy3>;
        phy-names = "phy2", "phy3";
        num-lanes = <2>;
        status = "okay";
};

&pcie4_rc {
        pinctrl-names = "default";
        pinctrl-0 = <&pcie4_0_cfg>;
        phys = <&phy5>;
        phy-names = "phy5";
        num-lanes = <1>;
        status = "okay";
};

其中 pcie0_rc 的 spacemit,bifurcation-gpios 用于控制 Port A 的分叉模式；pcie1_rc 的 spacemit,device-detect-gpios 则是板级设备检测 GPIO。板级方案移植时，除了 status 和 phys 之外，这两个 GPIO 也要按原理图一起检查。

各配置项说明：

pinctrl-0：选择边带信号实际落在的 PAD。确认 PERST#/WAKE#/CLKREQ# 是否全部焊接，如果某条线未引出，就像上文示例一样裁剪 pin 组，避免错误开启悬空 PAD。
phys / phy-names：与控制器绑定的 PHY 列表，顺序要和硬件 lane wiring 一致。例如 deb1 的 Port A 需要占用 phy0 + phy1，否则无法拉到 x4。
num-lanes：描述期望的 lane 数。必须同时满足（1）板级是否真的把这么多 lane 接到插槽；（2）是否与 bifurcation/retimer 的拨码一致。建议把硬件连线表直接写进文档，调试时核对。
spacemit,bifurcation-gpios：根据板级设计决定是否需要配置，该 gpio 检测到高电平，则表示有设备接入到与该 pcie 共用 phy 的另一个 pcie 接口。deb1 这里是决定是否把 lane 分给 Port B。
spacemit,device-detect-gpios：根据板级设计决定是否需要配置，该 gpio 检测到低电平，则表示没有设备接入该 pcie 接口，用来在驱动里屏蔽未插卡的控制器。
status：是否启用该控制器。

完整的 PCIe DTS

以 pcie0_rc（Port A）控制器 DTS 为例：

pcie0_rc: pcie@80000000 {
        compatible = "spacemit,k1-pcie";
        reg = <0x0 0x80000000 0x0 0x00001000>, /* dbi */
              <0x0 0x80100000 0x0 0x00001000>, /* dbi2 */
              <0x0 0x80300000 0x0 0x00003f20>, /* atu registers */
              <0x11 0x00000000 0x0 0x00010000>, /* config space */
              <0x0 0x82900000 0x0 0x00001000>; /* phy ahb (link) */
        reg-names = "dbi", "dbi2", "atu", "config", "link";

        bus-range = <0x00 0xff>;
        max-link-speed = <3>;
        num-lanes = <8>;
        device_type = "pci";
        #address-cells = <3>;
        #size-cells = <2>;
        ranges = <0x01000000 0x00 0x00010000 0x11 0x00010000 0x0 0x00100000>,
                 <0x02000000 0x0 0x00110000 0x11 0x00110000 0x0 0x7fef0000>,
                 <0x43000000 0x18 0x00000000 0x18 0x00000000 0x1 0x00000000>;

        interrupt-parent = <&saplic>;
        interrupts = <141 IRQ_TYPE_LEVEL_HIGH>;
        interrupt-names = "pcie_irq";

        clocks = <&syscon_apmu CLK_APMU_PCIE_PORTA_BUS>,
                 <&syscon_apmu CLK_APMU_PCIE_PORTA_MSTR>,
                 <&syscon_apmu CLK_APMU_PCIE_PORTA_SLV>;
        clock-names = "dbi", "mstr", "slv";
        resets = <&syscon_apmu RESET_APMU_PCIE_PORTA_DBI>,
                 <&syscon_apmu RESET_APMU_PCIE_PORTA_MSTR>,
                 <&syscon_apmu RESET_APMU_PCIE_PORTA_SLV>;
        reset-names = "dbi", "mstr", "slv";

        linux,pci-domain = <0>;
        msi-parent = <&simsic>;
        spacemit,apmu = <&syscon_apmu 0x1f0>;
        iommu-map = <0x0 &iommu 0x00000 0x10000>;

        status = "disabled";
};

接口介绍

API介绍

注册 PCI 设备驱动

/* Proper probing supporting hot-pluggable devices */
int __must_check __pci_register_driver(struct pci_driver *, struct module *,
                       const char *mod_name);

/* pci_register_driver() must be a macro so KBUILD_MODNAME can be expanded */
#define pci_register_driver(driver)     \
    __pci_register_driver(driver, THIS_MODULE, KBUILD_MODNAME)

注销 PCI 设备驱动

void pci_unregister_driver(struct pci_driver *dev);

Debug 介绍

sysfs

/sys/bus/pci：查看系统 PCI 总线设备和驱动信息

|-- devices                 // PCI 总线上的设备
|-- drivers                 // PCI 总线上注册的设备驱动
|-- drivers_autoprobe
|-- drivers_probe
|-- rescan
|-- resource_alignment
|-- slots
`-- uevent

测试介绍

查看 PCI 总线拓扑信息

#lspci

查看 PCI 设备详细信息

lspci -vvvs <BDF>

NVMe SSD 读测试

fio --name read --eta-newline=5s --filename=/dev/nvme0n1 --rw=read --size=2g --io_size=10g --blocksize=1024k --ioengine=libaio --fsync=10000 --iodepth=32 --direct=1 --numjobs=1 --runtime=60 --group_reporting

NVMe SSD 写测试

fio --name write --eta-newline=5s --filename=/dev/nvme0n1 --rw=write --size=2g --io_size=60g --blocksize=1024k --ioengine=libaio --fsync=10000 --iodepth=32 --direct=1 --numjobs=1 --runtime=60 --group_reporting

兼容 32-bit PCIe EP 设备

问题背景

K3 平台的 DDR 物理地址全部位于 4 GiB 以上（起始于 0x1_0000_0000）。部分 PCIe EP 设备（如 MT7921E Wi-Fi 网卡）仅支持 32-bit DMA 寻址，无法直接访问 4 GiB 以上的系统内存，导致 DMA 传输失败。

解决方案

通过 restricted DMA pool + dma-ranges 地址映射 解决：

在内存中预留一块 DMA 专用区域
通过 PCIe ATU（Address Translation Unit）将 EP 设备可见的 32-bit 总线地址映射到该物理内存区域
EP 设备的 DMA 操作使用 32-bit 总线地址，由 PCIe 控制器自动完成地址转换

CONFIG 配置

需要开启以下内核配置：

CONFIG_SWIOTLB=y                  # Software I/O TLB，提供 bounce buffer 支持
CONFIG_DMA_CMA=y                  # DMA 连续内存分配
CONFIG_DMA_RESTRICTED_POOL=y      # 支持 restricted DMA pool

DTS 配置

1. 预留 DMA 内存池

在 reserved-memory 节点中添加一块 restricted DMA pool。以下示例在 0x1_f000_0000 处预留 32 MiB：

reserved-memory {
        #address-cells = <2>;
        #size-cells = <2>;
        ranges;

        pcie_dma_pool: pcie-dma-pool@1f0000000 {
                compatible = "restricted-dma-pool";
                reg = <0x1 0xf0000000 0x0 0x02000000>;  /* 32 MiB */
        };
};

2. 配置 PCIe 控制器节点

在对应的 PCIe 控制器节点中添加 dma-ranges 和 memory-region：

&pcie4_rc {
        /* ... 其他配置 ... */
        dma-ranges = <0x02000000 0x0 0x80000000 0x1 0xf0000000 0x0 0x02000000>;
        memory-region = <&pcie_dma_pool>;
        status = "okay";
};

dma-ranges 条目含义：

字段	值	说明
flags	`0x02000000`	32-bit 非预取内存空间
PCIe 总线地址	`0x0_8000_0000`	EP 设备看到的 DMA 地址（32-bit 可达）
CPU 物理地址	`0x1_f000_0000`	实际物理内存地址
大小	`0x0_0200_0000`	32 MiB

工作流程：EP 设备向总线地址 0x8000_0000 发起 DMA 读写 → PCIe ATU 将其转换为 CPU 物理地址 0x1_f000_0000 → 访问预留的 DMA 内存池。

FAQ

1. SSD 没有被系统识别，如何判断问题点？

先确认是否在 PCIe 总线上被枚举。 执行 lspci | grep -i -E "nvme|non-volatile"，确认若无任何输出，说明 Host 在 PCIe 总线层面完全没有抓到 NVMe 设备。
核对 pin 配置与电压域。 DTS 里的 pinctrl、power-source、spacemit,*-gpios 必须与板级原理图一致，确保 pin 编号、复用功能、PAD 供电域、电压等级以及实际焊接的边带信号完全配对。
排除 SSD 器件故障。 更换一块确认良好的 NVMe SSD，或将疑似故障 SSD 接到其他已知可用的平台验证，确认是否为器件损坏。
检查初始化时序与信号质量。 若链路偶发掉卡或在 Training 阶段失败，需配合示波器/协议分析仪查看 PERST# / CLKREQ# / REFCLK 等时序、电压摆幅与 SI，必要时与原厂工程支持联调。

2. 什么时候需要使用 GPIO 控制 PERST#？

推荐场景：

原理图明确将 PERST# 引出到独立 GPIO 引脚

配置方法：

在 PCIe 控制器节点中添加 reset-gpios 属性：

&pcie0_rc {
        reset-gpios = <&gpio 3 28 GPIO_ACTIVE_LOW>;  /* 使用 GPIO_120 */
        /* ... 其他配置 ... */
};

排查问题：

如果配置 GPIO 后 PCIe 仍无法正常工作：

确认 GPIO 编号正确：检查原理图中 PERST# 连接的实际 GPIO 引脚号
检查 GPIO 极性：GPIO_ACTIVE_LOW 表示低电平有效（assert 时输出低），GPIO_ACTIVE_HIGH 表示高电平有效
验证 GPIO 功能：在启动时通过 cat /sys/kernel/debug/gpio 确认该 GPIO 已被 PCIe 驱动申请并正确控制
查看内核日志：dmesg | grep -i pcie 查找 GPIO 申请失败或方向设置错误的信息

3. k3 PCIe不支持16位msi消息中断

原理说明:

Spacemit K3遵循RISC-V AIA协议规范，其内部MSI控制器（IMSIC）仅接收32位的配置写入。

原因分析:

部分老旧PCIe外设默认发起的是16位传统MSI消息，会导致K3 IMSIC直接丢弃该数据，表现为系统能正常识别PCI设备并为其分配中断号，但运行期间完全接收不到硬件中断响应。

设备msi中断位数确定:

将pcie ep msi中断消息写入地址(即msi中断控制器寄存器地址)修改为ddr某个地址mem1，通过读取ddr mem1的值检查pcie ep发送的msi中断消息值。

diff --git a/drivers/pci/msi/msi.c b/drivers/pci/msi/msi.c
index 2f647cac4cae..0ba07cbd67b9 100644
--- a/drivers/pci/msi/msi.c
+++ b/drivers/pci/msi/msi.c
@@ -184,17 +184,34 @@ void __pci_read_msi_msg(struct msi_desc *entry, struct msi_msg *msg)
 	}
 }

+static u64 *msi_vaddr = NULL;
+static dma_addr_t msi_dma_handle;
+
 static inline void pci_write_msg_msi(struct pci_dev *dev, struct msi_desc *desc,
 				     struct msi_msg *msg)
 {
 	int pos = dev->msi_cap;
 	u16 msgctl;

+	if (!msi_vaddr) {
+		msi_vaddr = dmam_alloc_coherent(&dev->dev, sizeof(u64),
+						&msi_dma_handle, GFP_KERNEL);
+		if (!msi_vaddr) {
+			pr_err("Failed to allocate MSI address\n");
+			return;
+		}
+		memset(msi_vaddr, 0, 64);
+		dev_info(&dev->dev, "MSI address allocated at 0x%llx, msi vaddr 0x%llx\n",
+				(unsigned long long)msi_dma_handle,
+				(unsigned long long)(uintptr_t)msi_vaddr);
+	}
+
 	pci_read_config_word(dev, pos + PCI_MSI_FLAGS, &msgctl);
 	msgctl &= ~PCI_MSI_FLAGS_QSIZE;
 	msgctl |= FIELD_PREP(PCI_MSI_FLAGS_QSIZE, desc->pci.msi_attrib.multiple);
 	pci_write_config_word(dev, pos + PCI_MSI_FLAGS, msgctl);

+#if 0
 	pci_write_config_dword(dev, pos + PCI_MSI_ADDRESS_LO, msg->address_lo);
 	if (desc->pci.msi_attrib.is_64) {
 		pci_write_config_dword(dev, pos + PCI_MSI_ADDRESS_HI,  msg->address_hi);
@@ -202,6 +219,20 @@ static inline void pci_write_msg_msi(struct pci_dev *dev, struct msi_desc *desc,
 	} else {
 		pci_write_config_word(dev, pos + PCI_MSI_DATA_32, msg->data);
 	}
+#else
+
+	dev_info(&dev->dev, "MSI msg orgin address 0x%08x%08x, data 0x%x\n", msg->address_hi, msg->address_lo, msg->data);
+   /* 对pcie ep msi中断消息地址，写入原始值0x12345678;检查pcie ep设备是否有写入msi消息，包括写入的消息的位数。
+	 * 假设msg->data为0x0008，该值也是pcie ep写入rc端的msi消息值
+    * 如果pcie ep写入消息为32位，则msi_vaddr地址的内容会为0x00000008;
+    * 如果pcie ep写入消息为16位，则msi_vaddr地址的内容会位0x12340008
+	 */
+	*msi_vaddr = 0x12345678;
+
+	pci_write_config_dword(dev, pos + PCI_MSI_ADDRESS_LO, msi_dma_handle & 0xFFFFFFFF);
+	if (desc->pci.msi_attrib.is_64) {
+		pci_write_config_dword(dev, pos + PCI_MSI_ADDRESS_HI,  (msi_dma_handle >> 32) & 0xFFFFFFFF);
+		pci_write_config_word(dev, pos + PCI_MSI_DATA_64, msg->data);
+	} else {
+		pci_write_config_word(dev, pos + PCI_MSI_DATA_32, msg->data);
+	}
+
+#endif
 	/* Ensure that the writes are visible in the device */
 	pci_read_config_word(dev, pos + PCI_MSI_FLAGS, &msgctl);
 }

模块介绍​

功能介绍​

源码结构介绍​

关键特性​

特性​

控制器与 PHY 对应关系​

性能参数​

配置介绍​

CONFIG配置​

DTS 配置​

配置空间分配​

配置空间详细说明​

PHY 配置​

pinctrl 配置​

PERST# 控制方式​

GPIO 控制方式​

PMU 寄存器控制方式​

方案 DTS 配置示例（以 deb1 为例）​

完整的 PCIe DTS​

接口介绍​

API介绍​

Debug 介绍​

sysfs​

测试介绍​

兼容 32-bit PCIe EP 设备​

问题背景​

解决方案​

CONFIG 配置​

DTS 配置​

1. 预留 DMA 内存池​

2. 配置 PCIe 控制器节点​

FAQ​

1. SSD 没有被系统识别，如何判断问题点？​

2. 什么时候需要使用 GPIO 控制 PERST#？​

3. k3 PCIe不支持16位msi消息中断​

模块介绍

功能介绍

源码结构介绍

关键特性

特性

控制器与 PHY 对应关系

性能参数

配置介绍

CONFIG配置

DTS 配置

配置空间分配

配置空间详细说明

PHY 配置

pinctrl 配置

PERST# 控制方式

GPIO 控制方式

PMU 寄存器控制方式

方案 DTS 配置示例（以 deb1 为例）

完整的 PCIe DTS

接口介绍

API介绍

Debug 介绍

sysfs

测试介绍

兼容 32-bit PCIe EP 设备

问题背景

解决方案

CONFIG 配置

DTS 配置

1. 预留 DMA 内存池

2. 配置 PCIe 控制器节点

FAQ

1. SSD 没有被系统识别，如何判断问题点？

2. 什么时候需要使用 GPIO 控制 PERST#？

3. k3 PCIe不支持16位msi消息中断
