扩展指令集
RISC-V 的设计具有模块化和可扩展性。在基本指令集（RV32I 或 RV64I）的基础上，RISC-V 定义了一系列扩展指令集，满足不同领域和应用场景的需求。这些扩展指令集通过附加功能来增强性能、提高效率或支持特定功能。
以下是 RISC-V 的主要扩展指令集及其功能简介。
1. M 扩展（整数乘除扩展）
1.1 功能
M 扩展增加了整数的乘法和除法操作，适用于需要大量算术运算的应用。
1.2 乘法指令
| 指令 | 功能说明 | 示例 |
|---|---|---|
| mul | 无符号整数乘法 | mul x3, x1, x2 |
| mulh | 高位乘积（有符号乘法） | mulh x3, x1, x2 |
| mulhu | 高位乘积（无符号乘法） | mulhu x3, x1, x2 |
| mulhsu | 高位乘积（有符号*无符号乘法） | mulshu x3, x1, x2 |
| mulw | 低位乘积 | mulw x3, x1, x2 |
1.2.1 乘法指令格式
1.2.2 字段说明
| 位宽 | 字段 | 描述 |
|---|---|---|
| 7 | funct7 | 用于指令功能标识 |
| 5 | rs2 | 第二操作数（乘数/因子） |
| 5 | rs1 | 第一操作数（被乘数/因子） |
| 3 | funct3 | 功能选择（区分具体操作） |
| 5 | rd | 目标寄存器（存放结果） |
| 7 | opcode | 操作码，表示这是乘除法操作指令 |
1.2.3 示例
MUL a0, a1, a2 # a0 = a1 * a2 (低 XLEN 位结果)
MULH a0, a1, a2 # a0 = 高 XLEN 位的有符号乘法结果
MULHSU a0, a1, a2 # a0 = 高 XLEN 位的混合符号乘法结果
MULW a0, a1, a2 # a0 = 32 位乘法结果，符号扩展至 64 位
1.3 除法指令
| 指令 | 功能说明 | 示例 |
|---|---|---|
| div | 有符号整数除法 | div x3, x1, x2 |
| divu | 无符号整数除法 | divu x3, x1, x2 |
| rem | 有符号整数取余 | rem x3, x1, x2 |
| remu | 无符号整数取余 | remu x3, x1, x2 |
| divw/remw | RV64指令，仅对低 32 位操作，结果符号扩展至 64 位 | divw/remw x3, x1, x2 |

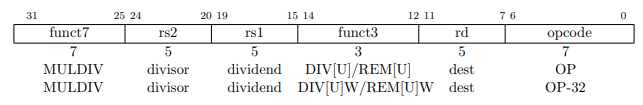

1.3.1 除法指令格式
1.3.2 字段说明
| 位宽 | 字段 | 描述 |
|---|---|---|
| 7 | funct7 | 用于指令功能标识 |
| 5 | rs2 | 第二操作数（除数） |
| 5 | rs1 | 第一操作数（被除数） |
| 3 | funct3 | 功能选择（区分具体操作） |
| 5 | rd | 目标寄存器（存放结果） |
| 7 | opcode | 操作码，表示这是乘除法操作指令 |
1.3.3 示例
DIV a0, a1, a2 # a0 = a1 / a2（商）
REM a0, a1, a2 # a0 = a1 % a2（余数）
DIVU a0, a1, a2 # a0 = 无符号(a1 / a2) 的商
REMU a0, a1, a2 # a0 = 无符号(a1 % a2) 的余数
DIVW a0, a1, a2 # a0 = 低 32 位 a1 / a2 的商，符号扩展至 64 位
REMW a0, a1, a2 # a0 = 低 32 位 a1 % a2 的余数，符号扩展至 64 位
2. A 扩展（原子操作扩展）
2.1 功能
标准的原子指令扩展（简称“A”）包含可以原子性地对内存进行读-改-写操作的指令，用于支持在共享内存空间中多个RISC-V硬件线程（hart）之间的同步。这些原子指令分为两种形式：保留加载/条件存储（Load-Reserved/Store-Conditional，LR/SC）指令和原子性取值并操作内存（Atomic Fetch-and-Op Memory）指令。这两种指令形式均支持包括无序、获取（Acquire）、释放（Release）和顺序一致（Sequentially Consistent）语义在内的多种内存一致性顺序。通过这些指令，RISC-V能够支持RCsc（Release Consistency with Sequential Consistency）内存一致性模型。
2.2 LR/SC指令
| 指令 | 功能说明 | 示例 |
|---|---|---|
| lr.w | 加载并保留（Load Reserved） | lr.w x3, (x1) |
| sc.w | 条件存储（Store Conditional） | sc.w x3, x2, (x1) |

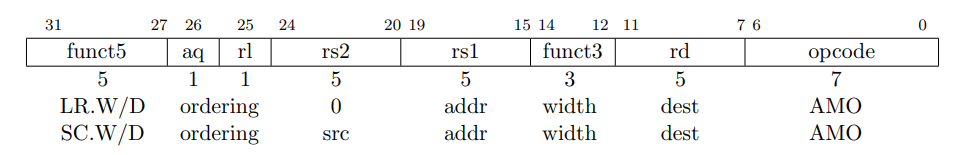

2.2.1 指令格式
2.2.2 字段说明
| 位段范围 | 字段名 | 位宽 | 描述 |
|---|---|---|---|
| 31 | funct5 | 5 | 功能编码 |
| 27 | aq | 1 | 获取顺序约束位 |
| 26 | rl | 1 | 释放顺序约束位 |
| 25-24 | rs2 | 5 | 源寄存器2 |
| 20-19 | rs1 | 5 | 源寄存器1（地址） |
| 15-14 | funct3 | 3 | 功能编码 |
| 12-11 | rd | 5 | 目标寄存器 |
| 7-6 | opcode | 7 | 操作码 |
2.2.3 示例
这段代码实现了一个简单的 CAS 操作，通过 LR/SC 指令确保原子操作的正确性和内存一致性。
cas:
lr.w t0, (a0) # 加载原始值到 t0。
bne t0, a1, fail # 如果 t0 不等于 a1，则跳转到失败处理。
sc.w t0, a2, (a0) # 尝试更新为 a2 的值。
bnez t0, cas # 如果 store-conditional 失败，重试。
li a0, 0 # 设置返回值为成功。
jr ra # 返回。
fail:
li a0, 1 # 设置返回值为失败。
jr ra # 返回。
2.3 AMO指令
| 指令 | 功能说明 | 示例 |
|---|---|---|
| AMOSWAP.W/D | 交换操作，指定源、地址、宽度和目标 | amoswap.w t0, t1, (a0) |
| AMOADD.W/D | 加法操作，指定源、地址、宽度和目标 | amoadd.w t0, t1, (a0) |
| AMOAND.W/D | 按位与操作，指定源、地址、宽度和目标 | amoand.w t0, t1, (a0) |
| AMOOR.W/D | 按位或操作，指定源、地址、宽度和目标 | amoer.w t0, t1, (a0) |
| AMOXOR.W/D | 按位异或操作，指定源、地址、宽度和目标 | amoxor.w t0, t1, (a0) |
| AMOMAX[U].W/D | 最大值操作，指定源、地址、宽度和目标 | amomax.w t0, t1, (a0) |
| AMOMIN[U].W/D | 最小值操作，指定源、地址、宽度和目标 | amomin.w t0, t1, (a0) |

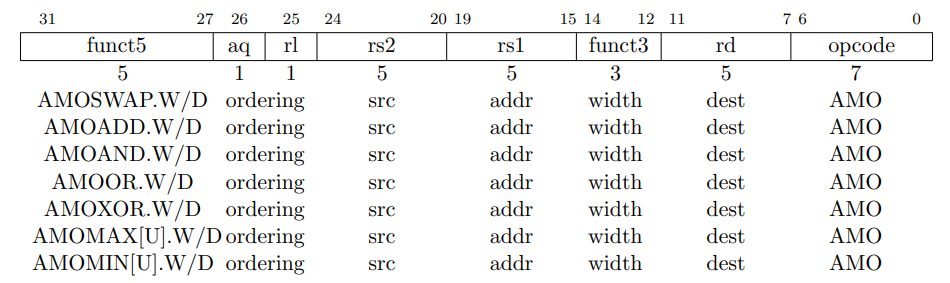

2.3.1 指令格式
2.3.2 字段说明
| 位宽 | 字段 | 描述 |
|---|---|---|
| 5 | funct5 | 用于指令功能标识 |
| 1 | aq | 获取操作位 (Acquire) |
| 1 | rl | 释放操作位 (Release) |
| 5 | rs2 | 第二个操作数 (操作数2) |
| 5 | rs1 | 第一个操作数 (操作数1) |
| 3 | funct3 | 功能选择 (区分具体操作) |
| 5 | rd | 目标寄存器 (存放结果) |
| 7 | opcode | 操作码，表示这是AMO操作指令 |
2.3.3 示例
以下是受测试和测试设置自旋锁保护的临界区的示例代码。
li t0, 1 # 初始化交换值
again:
lw t1, (a0) # 检查锁是否被持有
bnez t1, again # 如果锁被持有则重试
amoswap.w.aq t1, t0, (a0) # 尝试获取锁
bnez t1, again # 如果锁被持有则重试
# ...
# 临界区代码
# ...
amoswap.w.rl x0, x0, (a0) # 通过存储0释放锁
3. F 扩展（单精度浮点扩展）
3.1 功能
F 扩展为 RISC-V 添加了支持 IEEE 754 单精度浮点格式的指令。F 扩展指令集可以进行单精度浮点加法、减法、乘法、除法、比较以及其他常见的浮点运算，提供了处理浮点数的能力。这些指令使得 RISC-V 可以进行更高效的浮点计算，特别是在嵌入式系统、数字信号处理和图形计算等领域。
3.2 浮点运算指令
| 指令 | 功能说明 | 示例 |
|---|---|---|
| FADD.S | 单精度浮点加法 | fadd.s f0, f1, f2 |
| FSUB.S | 单精度浮点减法 | fsub.s f0, f1, f2 |
| FMUL.S | 单精度浮点乘法 | fmul.s f0, f1, f2 |
| FDIV.S | 单精度浮点除法 | fdiv.s f0, f1, f2 |
| FMADD.S | 单精度浮点乘加（fused multiply-add） | fmadd.s f0, f1, f2, f3 |
| FMSUB.S | 单精度浮点乘减（fused multiply-subtract） | fmsub.s f0, f1, f2, f3 |
| FSGNJ.S | 单精度浮点设置符号 | fsgnj.s f0, f1, f2 |
| FSQRT.S | 单精度浮点平方根 | fsqrt.s f0, f1 |
| FCVT.W.S | 单精度浮点转整数（向下取整） | fcvt.w.s x1, f0 |
3.2.1 指令格式
F 扩展指令的格式通常为 R-type 或 I-type 格式。具体格式如下：
R-type格式（例如：FADD.S, FMUL.S）
| opcode | rd | funct3 | rs1 | rs2 | funct7 |
|---|---|---|---|---|---|
| 7 bits | 5 bits | 3 bits | 5 bits | 5 bits | 7 bits |
- opcode：操作码，指定指令类型。
- rd：目标寄存器，存储运算结果。
- funct3：功能选择位，指定具体的操作类型（如加法、减法等）。
- rs1：源寄存器 1，参与运算的第一个操作数。
- rs2：源寄存器 2，参与运算的第二个操作数。
- funct7：功能编码，指定具体指令的操作类型（如浮点加法、浮点乘法等）。
I-type格式（例如：FCVT.W.S）
| opcode | rd | funct3 | rs1 | imm |
|---|---|---|---|---|
| 7 bits | 5 bits | 3 bits | 5 bits | 12 bits |
- opcode：操作码，指定指令类型。
- rd：目标寄存器，存储运算结果。
- funct3：功能选择位，指定具体操作。
- rs1：源寄存器 1，参与运算的操作数。
- imm：立即数，指定常数值（如转换为整数时的位移量）。
这些指令格式通过不同的opcode和funct3字段，能够指定不同的浮点运算和浮点数转换操作。
3.2.2 示例
- FADD.S（单精度浮点加法）
该指令将两个单精度浮点数相加，并将结果存储在目标寄存器中。
fadd.s f0, f1, f2 # f0 = f1 + f2
- FSUB.S（单精度浮点减法）
该指令执行浮点减法操作，将 f1 中的单精度浮点数减去 f2 中的浮点数，并将结果存储到 f3 中。
fsub.s f3, f1, f2 # f3 = f1 - f2
- FMUL.S（单精度浮点乘法）
该指令执行浮点乘法操作，将 f1 和 f2 中的单精度浮点数相乘，并将结果存储到 f3 中。
fmul.s f3, f1, f2 # f3 = f1 * f2
- FDIV.S（单精度浮点除法）
该指令执行浮点除法操作，将 f1 中的单精度浮点数除以 f2 中的浮点数，并将结果存储到 f3 中。
fdiv.s f3, f1, f2 # f3 = f1 / f2
- FDIV.S（单精度浮点比较）
这些指令执行单精度浮点比较操作，分别比较 f1 和 f2 的相等性、小于关系以及小于等于关系，结果存储在 t0 中。
feq.s t0, f1, f2 # 如果 f1 == f2，t0 = 1，否则 t0 = 0
flt.s t0, f1, f2 # 如果 f1 < f2，t0 = 1，否则 t0 = 0
fle.s t0, f1, f2 # 如果 f1 <= f2，t0 = 1，否则 t0 = 0
- FDIV.S（单精度浮点转换）
这些指令执行浮点与整数之间的转换，将 t0 中的整数转换为单精度浮点数，并将 f1 中的单精度浮点数转换为整数。
fcvt.s.w f1, t0 # 将整数 t0 转换为单精度浮点数，结果存储到 f1
fcvt.w.s t0, f1 # 将单精度浮点数 f1 转换为整数，结果存储到 t0
- FDIV.S（单精度浮点加载和存储）
这些指令执行浮点数的加载和存储操作，分别将内存中的单精度浮点数加载到寄存器 f1 中，或者将寄存器 f1 中的单精度浮点数存储到内存中。
flw f1, 0(a0) # 从内存地址 a0 处加载单精度浮点数到 f1
fsw f1, 0(a0) # 将 f1 中的单精度浮点数存储到内存地址 a0 处
- FDIV.S（单精度浮点绝对值操作）
该指令执行浮点数的绝对值操作，将 f1 中的单精度浮点数的绝对值存储到 f3 中。
fabs.s f3, f1 # f3 = |f1|
- FDIV.S（单精度浮点其他操作）
这些指令执行常见的浮点操作，如平方根、符号调整、最小值和最大值操作。
fsqrt.s f3, f1 # f3 = √f1
fsgnj.s f3, f1, f2 # f3 = f1 的符号与 f2 相同的浮点数
fmin.s f3, f1, f2 # f3 = f1 和 f2 中的较小值
fmax.s f3, f1, f2 # f3 = f1 和 f2 中的较大值
4. D 扩展（双精度浮点扩展）
4.1. 功能
标准的双精度浮点指令集扩展，称为 “D”，该扩展增加了符合 IEEE 754-2008 算术标准的双精度浮点计算指令。D 扩展依赖于基础的单精度指令子集 F。
4.2 指令
| 指令 | 功能说明 | 示例 |
|---|---|---|
| fld | 浮点数加载 | fld f1, 0(x1) |
| fsd | 浮点数存储 | fsd f1, 0(x1) |
| fadd.d | 双精度浮点加法 | fadd.d f1, f2, f3 |
| fsub.d | 双精度浮点减法 | fsub.d f1, f2, f3 |
| fmul.d | 双精度浮点乘法 | fmul.d f1, f2, f3 |
| fdiv.d | 双精度浮点除法 | fdiv.d f1, f2, f3 |

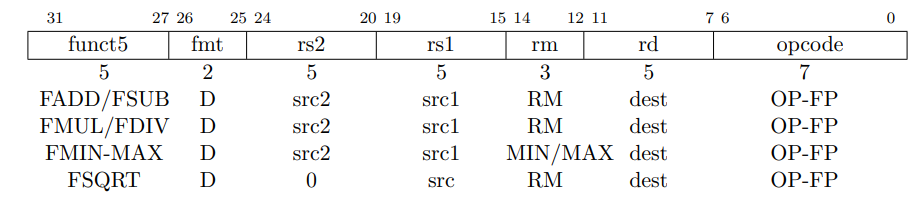

4.2.1 指令格式
4.2.2 字段说明
| 字段 | 说明 |
|---|---|
| funct5 | 指令功能码，用于指定指令的具体操作类型。对于不同的指令，funct5字段的值会有所不同，以区分不同的运算或操作。 |
| fmt | 数据格式字段，指示操作数的浮点数格式。该字段用于指定源和目标寄存器中存储的浮点数的精度（如单精度、双精度等）。 |
| rs2 | 第二个源寄存器，参与运算的浮点寄存器。该字段指向需要与rs1操作的第二个浮点数值寄存器。 |
| rs1 | 第一个源寄存器，参与运算的浮点寄存器。该字段指向进行计算或存储操作的第一个浮点数值寄存器。 |
| rm | 舍入模式字段，指定在进行浮点数运算时采用的舍入模式。它决定了在结果无法精确表示时应如何处理。 |
| rd | 目标寄存器，存储操作结果的寄存器。该字段指定计算结果将被写入哪个浮点寄存器。 |
| opcode | 操作码字段，标识指令的类型和类别。它用于指示该指令是执行何种类型的操作（如加载、存储、算术运算等）。 |
4.2.3 示例
- 加载双精度浮点数
fld f1, 0(x1) # 从内存地址 x1 加载双精度浮点数到寄存器 f1
- 存储双精度浮点数
fsd f1, 0(x1) # 将寄存器 f1 中的双精度浮点数存储到内存地址 x1
- 双精度浮点加法
fadd.d f1, f2, f3 # 计算 f2 + f3，将结果存储到 f1
- 双精度浮点减法
fsub.d f1, f2, f3 # 计算 f2 - f3，将结果存储到 f1
- 双精度浮点乘法
fmul.d f1, f2, f3 # 计算 f2 * f3，将结果存储到 f1
- 双精度浮点除法
fdiv.d f1, f2, f3 # 计算 f2 / f3，将结果存储到 f1
5. C 扩展（压缩指令集）
5.1 功能
本章描述了当前的RISC-V标准压缩指令集扩展提案，称为C，它通过为常见操作添加短16位指令编码来减少静态和动态代码大小。C扩展可以添加到任何基本ISA（RV32，RV64，RV128），我们使用通用术语RVC来涵盖这些。通常，程序中的50%-60%的RISC-V指令可以被RVC指令替代，从而减少25%-30%的代码大小。压缩指令的格式通常为16位，具体格式取决于指令类型。不同的指令类型将有不同的字段布局，用于编码操作码、寄存器编号和立即数等。
5.2 指令
| 指令 | 功能说明 | 示例 |
|---|---|---|
| c.addi | 压缩版立即数加法 | c.addi x1, 10 |
| c.lw | 压缩版加载字 | c.lw x1, 0(x2) |
| c.sw | 压缩版存储字 | c.sw x1, 0(x2) |
| c.j | 压缩版跳转 | c.j Label |
| c.beqz | 压缩版等于零分支跳转 | c.beqz x1, Label |
| c.bnez | 压缩版不等于零分支跳转 | c.bnez x1, Label |
| c.jal | 压缩版跳转并链接 | c.jal x1, Label |
| c.add | 压缩版加法 | c.add x1, x2, x3 |
| c.sub | 压缩版减法 | c.sub x1, x2, x3 |
| c.and | 压缩版与操作 | c.and x1, x2, x3 |
| c.or | 压缩版或操作 | c.or x1, x2, x3 |
| c.xor | 压缩版异或操作 | c.xor x1, x2, x3 |
| c.slli | 压缩版左移立即数 | c.slli x1, x2, 2 |
| c.srli | 压缩版右移立即数 | c.srli x1, x2, 2 |
| c.srai | 压缩版算术右移立即数 | c.srai x1, x2, 2 |

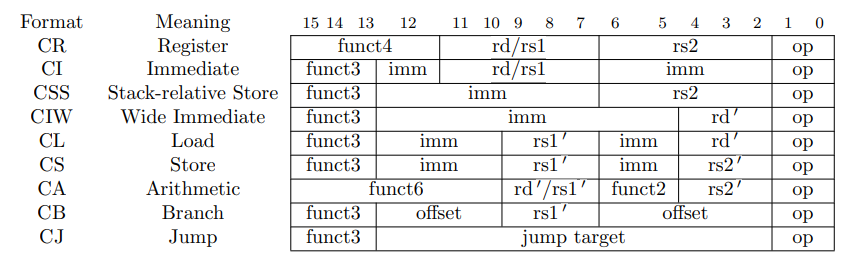

5.2.1 指令格式
5.2.2 字段说明
| 字段名称 | 说明 |
|---|---|
| funct4 | CR 格式指令的功能字段，4 位 |
| funct3 | CI、CSS、CIW、CL、CS、CA、CB、CJ 格式指令的功能字段，3 位 |
| funct6 | CA 格式指令的功能字段，6 位 |
| funct2 | CA 格式指令的附加功能字段，2 位 |
| rd/rs1 | 目标寄存器（rd）或源寄存器（rs1） |
| rs2 | 额外的源寄存器（rs2） |
| imm | 立即数字段 |
| offset | 分支指令的偏移量 |
| jump target | 跳转指令的目标地址 |
| op | 操作码字段 |
5.2.3 示例
以下是一些压缩指令的示例及其功能说明：
-
c.addi x1, 10
c.addi x1, 10 # 将立即数 10 加入寄存器 x1 -
c.lw x1, 0(x2)
c.lw x1, 0(x2) # 从地址 x2 加 0 加载字到寄存器 x1 -
c.sw x1, 0(x2)
c.sw x1, 0(x2) # 将寄存器 x1 的值存储到地址 x2 加 0 的位置 -
c.j Label
c.j Label # 跳转到标签 Label -
c.beqz x1, Label
c.beqz x1, Label # 如果寄存器 x1 为 0，则跳转到 Label -
c.bnez x1, Label
c.bnez x1, Label # 如果寄存器 x1 不为 0，则跳转到 Label -
c.jal x1, Label
c.jal x1, Label # 跳转到 Label，并将返回地址保存到 x1 -
c.add x1, x2, x3
c.add x1, x2, x3 # 将寄存器 x2 和 x3 的值相加，结果存储到 x1 -
c.sub x1, x2, x3
c.sub x1, x2, x3 # 从 x2 中减去 x3 的值，结果存储到 x1 -
c.and x1, x2, x3
c.and x1, x2, x3 # 将寄存器 x2 和 x3 进行按位与，结果存储到 x1 -
c.or x1, x2, x3
c.or x1, x2, x3 # 将寄存器 x2 和 x3 进行按位或，结果存储到 x1 -
c.xor x1, x2, x3
c.xor x1, x2, x3 # 将寄存器 x2 和 x3 进行按位异或，结果存储到 x1 -
c.slli x1, x2, 2
c.slli x1, x2, 2 # 将寄存器 x2 左移 2 位，结果存储到 x1 -
c.srli x1, x2, 2
c.srli x1, x2, 2 # 将寄存器 x2 右移 2 位，结果存储到 x1 -
c.srai x1, x2, 2
c.srai x1, x2, 2 # 将寄存器 x2 算术右移 2 位，结果存储到 x1
6. Zicsr 和 Zifencei 扩展（控制状态寄存器与指令屏障）
6.1 功能
Zicsr：提供对控制状态寄存器（CSR）的读写操作，允许程序访问和修改与特权状态和控制相关的寄存器。 Zifencei：用于处理指令流中的顺序一致性，确保写入指令内存的操作在后续指令获取之前可见。
6.2 指令
| 指令 | 功能说明 | 示例 |
|---|---|---|
| csrrw | 读写 CSR 寄存器 | csrrw x1, csr, x2 |
| csrrs | 读并设置 CSR 位 | csrrs x1, csr, x2 |
| csrrc | 读并清除 CSR 位 | csrrc x1, csr, x2 |
| csrrwi | 使用立即数写入 CSR | csrrwi x1, csr, 5 |
| csrsi | 使用立即数设置 CSR 位 | csrsi x1, csr, 5 |
| csrci | 使用立即数清除 CSR 位 | csrci x1, csr, 5 |
| fence.i | 指令流同步屏障 | fence.i |

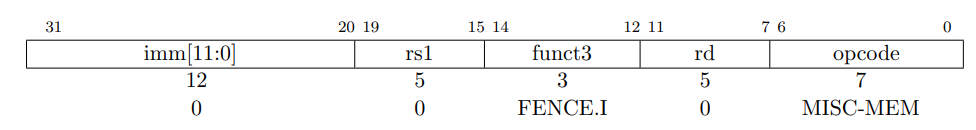

6.2.1 指令格式
6.2.2 字段说明
| 字段名称 | 说明 |
|---|---|
| csr | 指定要操作的控制状态寄存器的地址 |
| rs1 | 源寄存器，用于提供值或立即数 |
| funct3 | 指令的功能类型（如读、写、设置、清除等） |
| rd | 存储读取到的 CSR 值的目标寄存器 |
| opcode | 指令操作码，用于区分不同的操作类型 |
6.2.3 示例
- csrrw 示例
csrrw x1, 0x300, x2 # 将 CSR 地址为 0x300 的值读入 x1，同时将 x2 的值写入 CSR
- csrrs 示例
csrrs x1, 0x300, x2 # 将 CSR 地址为 0x300 的值读入 x1，并将 x2 中的位设置到 CSR
- fence.i 示例
fence.i # 确保之前的存储操作对指令获取可见
7. 示例
7.1 进入示例
下载解压并进入示例目录
7.2 编译
make
7.3 运行
make run
运行后LOG如下
qemu-system-riscv64 -nographic -machine virt -m 128M -bios m_mode.bin -device loader,file=s_mode.bin,addr=0x80200000 -kernel s_mode.elf
_____ ____ _____
/ ____| _ \_ _|
| (___ | |_) || |
\ \___ \| _ < | |
____) | |_) || |_
|_|_____/|____/_____|
Result of risc-v assembly 'mul x1, x2, x3' is: 15
Result of risc-v assembly 'mulh x1, x2, x3' is: -1
Result of risc-v assembly 'mulhsu x1, x2, x3' is: 1
Result of risc-v assembly 'mulw x1, x2, x3' is: 116650
Result of risc-v assembly 'div x1, x2, x3' is: 655
Result of risc-v assembly 'divu x1, x2, x3' is: 655
Result of risc-v assembly 'rem x1, x2, x3' is: 35
Result of risc-v assembly 'remu x1, x2, x3' is: 35
Result of LR operation: 0
Result of SC operation: 1 (new value: 0)
Result of AMOSWAP operation: 0 (new value: 100)
Result of AMOADD operation: 100 (new value: 110)
Result of risc-v assembly 'fadd.s x1, x2, x3' is: 4.70
Result of risc-v assembly 'fsub.s x1, x2, x3' is: 2.30
Result of risc-v assembly 'fmul.s x1, x2, x3' is: 4.20
Result of risc-v assembly 'fdiv.s x1, x2, x3' is: 2.92
Result of risc-v assembly 'fadd.d x1, x2, x3' is: 4.70
Result of risc-v assembly 'fsub.d x1, x2, x3' is: 2.30
Result of risc-v assembly 'fmul.d x1, x2, x3' is: 4.20
Result of risc-v assembly 'fdiv.d x1, x2, x3' is: 2.92
详见请参考文档：实验环境搭建。
