1. RISC-V 指令格式
RISC-V 指令集包含六种基本指令格式：
- R 型指令：用于寄存器-寄存器操作
- I 型指令：用于短立即数和访存load操作
- S 型指令：用于访存store操作
- B 型指令：用于条件跳转操作
- U 型指令：用于长立即数
- J 型指令：用于无条件跳转

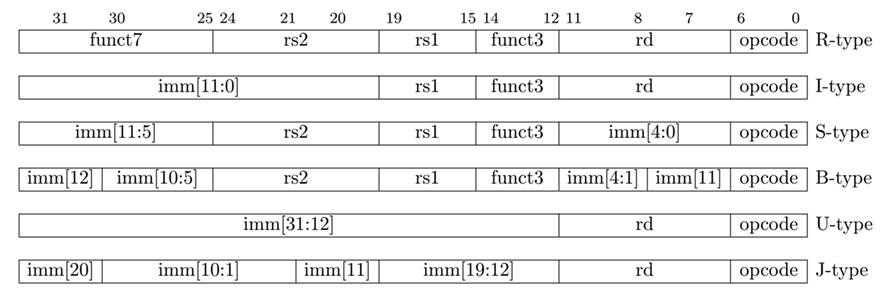

1.1 格式
1.2 字段说明
- opcode（操作码）字段：位于指令编码Bit[6:0]，用于指令的分类。
- funct3和fiunct7(功能码）字段：常常与opcode字段结合在一起定义指令的操作功能。
- rd字段：表示目标寄存器的编号，位于指令编码的Bi[11:7]。
- rs1字段：表示第一源操作寄存器的编号，位于指令编码的Bit[19:15]。
- rs2字段：表示第二源操作寄存器的编号，位于指令编码的Bit[24:20]。
- imm：表示立即数。在RISC-V中使用的立即数大部分是符号扩展（sign-extended)的立即数。
2. R 型指令
2.1. 格式
R 型指令用于寄存器-寄存器操作，结构如下：
| bit[31:25] | bit[24:20] | bit[19:15] | bit[14:12] | bit[11:7] | bit[6:0] |
|---|---|---|---|---|---|
| funct7 | rs2 | rs1 | funct3 | rd | opcode |
2.2 字段说明：
- opcode: 操作码，7 位
- rd: 目的寄存器，5 位
- funct3: 额外操作字段，3 位
- rs1: 第一个源寄存器，5 位
- rs2: 第二个源寄存器，5 位
- funct7: 额外操作字段，7 位
2.3 示例
R 型指令主要用于加法、减法、移位和逻辑操作。
add a0, a1, a2 # 将寄存器 a1 和 a2 的值相加，结果存入寄存器 a0
sub a0, a1, a2 # 将寄存器 a1 的值减去寄存器 a2 的值，结果存入寄存器 a0
sll a0, a1, a2 # 将寄存器 a1 的值左移 a2 位，结果存入寄存器 a0（算术左移）
srl a0, a1, a2 # 将寄存器 a1 的值右移 a2 位，结果存入寄存器 a0（逻辑右移，不保留符号位）
xor a0, a1, a2 # 对寄存器 a1 和 a2 的值进行按位异或运算，结果存入寄存器 a0
and a0, a1, a2 # 对寄存器 a1 和 a2 的值进行按位与运算，结果存入寄存器 a0
3. I 型指令
3.1 格式
I 型指令包括立即数的运算和访存加载指令，具有以下结构：
| bit[31:20] | bit[19:15] | bit[14:12] | bit[11:7] | bit[6:0] |
|---|---|---|---|---|
| imm[11:0] | rs1 | funct3 | rd | opcode |
3.2 字段说明：
- opcode: 操作码，7 位
- rd: 目的寄存器，5 位
- funct3: 操作字段，3 位
- rs1: 第一个源寄存器，5 位
- imm: 立即数，12 位
3.3 示例
I 型指令包括立即数运算和访存load操作。
addi a0, a1, 5 # a0 = a1 + 5
lw a0, 0(a1) # 将内存地址 a1+0 处的 32 位数据加载到 a0
lb a0, 0(a1) # 将内存地址 a1+0 处的 8 位数据加载到 a0
4. S 型指令
4.1 格式
S 型指令用于存储数据，具有以下结构：
| bit[31:25] | bit[24:20] | bit[19:15] | bit[14:12] | bit[11:7] | bit[6:0] |
|---|---|---|---|---|---|
| imm[11:5] | rs2 | rs1 | funct3 | imm[4:0] | opcode |
4.2 字段说明
- opcode: 操作码，7 位
- rs1: 源寄存器，5 位
- rs2: 第二个源寄存器，5 位
- funct3: 操作字段，3 位
- imm: 立即数，12 位（分为两部分）
4.3 示例
S 型指令用于将寄存器的值存储到内存。
sb x10, 0(x1) # 将 x10 的最低 8 位存储到 x1 地址处
sh x10, 0(x1) # 将 x10 的最低 16 位存储到 x1 地址处
sw x10, 0(x1) # 将 x10 的最低 32 位存储到 x1 地址处
5. B 型指令
5.1 格式
B 型指令用于条件跳转操作，具有以下结构：
| bit [31:25] | bit [24:20] | bit [19:15] | bit [14:12] | bit [11:8] | bit [7] | bit [6:0] |
|---|---|---|---|---|---|---|
| imm[12] | imm[10:5] | rs2 | rs1 | funct3 | imm[4:1] | opcode |
5.2 字段说明
- opcode: 操作码，7 位
- rs1: 第一个源寄存器，5 位
- rs2: 第二个源寄存器，5 位
- funct3: 操作字段，3 位
- imm: 立即数，12 位（用于计算跳转偏移）
5.3 示例
B 型指令用于条件跳转。
beq a1, a2, Label # 如果 a1 == a2，则跳转到 Label
bne a1, a2, Label # 如果 a1 != a2，则跳转到 Label
blt a1, a2, Label # 如果 a1 < a2，则跳转到 Label
bgt a1, a2, Label # 如果 a1 > a2，则跳转到 Label
6. U 型指令
6.1 格式
U 型指令用于长立即数操作，具有以下结构：
| bit [31:12] | bit [11:7] | bit [6:0] |
|---|---|---|
| imm[31:12] | rd | opcode |
6.2 字段说明
- opcode: 操作码，7 位
- rd: 目的寄存器，5 位
- imm: 立即数，20 位（只保留高 20 位）
6.3 示例
U 型指令主要用于加载高 20 位的立即数。
lui x10, 0x12345 # 将高 20 位立即数加载到 x10 寄存器
7. J 型指令
7.1 格式
J 型指令用于无条件跳转，具有以下结构：
| bit [31:12] | bit [11] | bit [10:1] | bit [20] | bit [19:12] | bit [11:7] | bit [6:0] |
|---|---|---|---|---|---|---|
| imm[19:12] | imm[11] | imm[10:1] | imm[20] | rd | opcode |
7.2 字段说明
- opcode: 操作码，7 位
- rd: 目的寄存器，5 位
- imm: 立即数，21 位
7.3 示例
J 型指令用于无条件跳转。
jal ra, Label # 跳转到 Label 处，并保存返回地址到 ra 寄存器
jalr ra, 40(x10) # 跳转到 x10+40 地址处，并保存返回地址到 ra 寄存器
