指令编码方式
RISC-V 指令集的设计遵循简洁和高效的原则，指令长度为32或64位，并采用了清晰、模块化的编码方式。RISC-V 的指令格式可以分为六种主要类型，每种类型有其独特的编码方式。本文将介绍这些指令格式的详细编码方式。

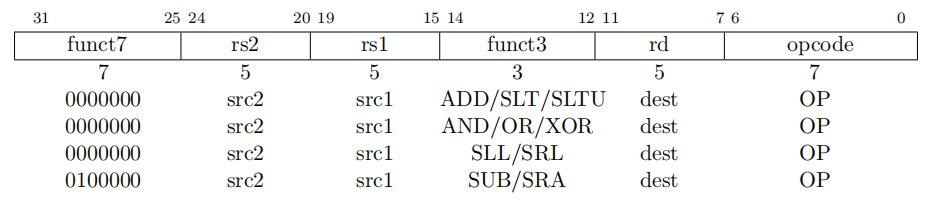

1. R 型指令编码
1.1 功能
R 型指令用于寄存器-寄存器操作，主要用于加法、减法、逻辑运算、移位操作等。
1.2 字段说明
| 字段 | 位宽 | 描述 |
|---|---|---|
| opcode | 7 位 | 操作码，指示操作类型 |
| rd | 5 位 | 目标寄存器（目的寄存器） |
| funct3 | 3 位 | 功能字段，用于区分不同操作 |
| rs1 | 5 位 | 源寄存器 1 |
| rs2 | 5 位 | 源寄存器 2 |
| funct7 | 7 位 | 进一步细化操作 |
1.3 示例
| 指令 | 操作 | 编码示例 |
|---|---|---|
| add | 加法 | 0000000 00001 00010 000 00011 0110011 |
| sub | 减法 | 0100000 00001 00010 000 00011 0110011 |
| sll | 左移 | 0000000 00001 00010 001 00011 0110011 |

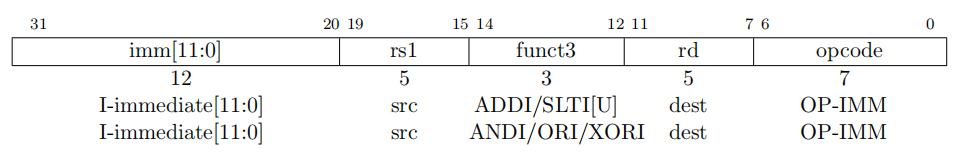

2. I 型指令编码
2.1 功能
I 型指令用于处理立即数（短立即数和负载操作），如加法、移位、加载等。
2.2 字段说明
| 字段 | 位宽 | 描述 |
|---|---|---|
| opcode | 7 位 | 操作码，指示操作类型 |
| rd | 5 位 | 目标寄存器（目的寄存器） |
| funct3 | 3 位 | 功能字段，用于区分不同操作 |
| rs1 | 5 位 | 源寄存器 1 |
| imm | 12 位 | 立即数（符号扩展为 12 位） |
2.3 示例
| 指令 | 操作 | 编码示例 |
|---|---|---|
| addi | 加法（立即数加法） | 000000000010 00001 000 00011 0010011 |
| lw | 加载字 | 000000000000 00001 010 00011 0000011 |
| slti | 小于立即数比较 | 000000000010 00001 010 00011 0010011 |
3. S 型指令编码
3.1 功能
S 型指令用于存储操作，将寄存器中的数据存储到内存中。
3.2 字段说明
| 字段 | 位宽 | 描述 |
|---|---|---|
| opcode | 7 位 | 操作码，指示操作类型 |
| imm[4:0] | 5 位 | 立即数的低 5 位 |
| funct3 | 3 位 | 功能字段，用于区分不同操作 |
| rs1 | 5 位 | 源寄存器 1 |
| rs2 | 5 位 | 源寄存器 2 |
| imm[11:5] | 7 位 | 立即数的高 7 位 |
3.3 示例
| 指令 | 操作 | 编码示例 |
|---|---|---|
| sw | 存储字（存入内存） | 000000000000 00001 010 00011 0100011 |
| sh | 存储半字（存入内存） | 000000000000 00001 001 00011 0100011 |
| sb | 存储字节（存入内存） | 000000000000 00001 000 00011 0100011 |

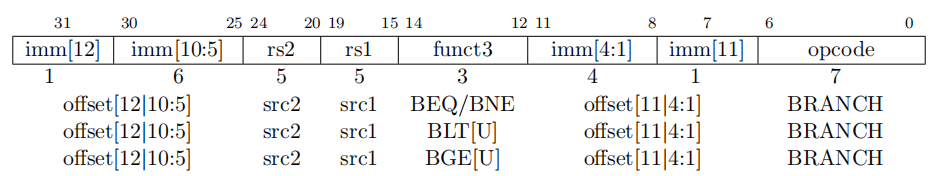

4. B 型指令编码
4.1 功能
B 型指令用于条件跳转指令，如beq、bne等。
4.2 字段说明
| 字段 | 位宽 | 描述 |
|---|---|---|
| opcode | 7 位 | 操作码，指示操作类型 |
| imm[4:1] | 4 位 | 立即数的低 4 位 |
| funct3 | 3 位 | 功能字段，用于区分不同操作 |
| rs1 | 5 位 | 源寄存器 1 |
| rs2 | 5 位 | 源寄存器 2 |
| imm[11:5] | 7 位 | 立即数的高 7 位 |
| imm[12] | 1 位 | 立即数的符号位 |
4.3 示例
| 指令 | 操作 | 编码示例 |
|---|---|---|
| beq | 等于时跳转 | 0000000 00001 00010 000 00011 1100011 |
| bne | 不等时跳转 | 0000000 00001 00010 001 00011 1100011 |
| blt | 小于时跳转 | 0000000 00001 00010 100 00011 1100011 |

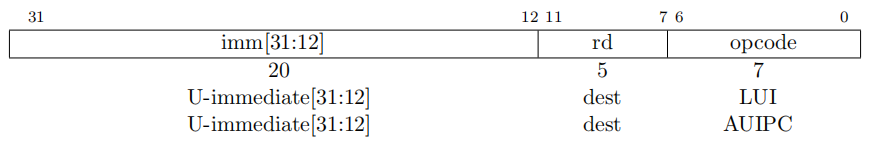

5. U 型指令编码
5.1 功能
U 型指令用于长立即数操作，如加载上位立即数。
5.2 字段说明
| 字段 | 位宽 | 描述 |
|---|---|---|
| opcode | 7 位 | 操作码，指示操作类型 |
| rd | 5 位 | 目标寄存器（目的寄存器） |
| imm[31:12] | 20 位 | 高 20 位立即数 |
5.3 示例
| 指令 | 操作 | 编码示例 |
|---|---|---|
| lui | 加载上位立即数（高 20 位加载） | 000000000000 00001 011 00000 0110111 |
| auipc | 加载地址并加偏移量（PC + 立即数） | 000000000000 00001 011 00000 0010111 |
6. J 型指令编码
6.1 功能
J 型指令用于无条件跳转，如jal指令。
6.2 字段说明
| 字段 | 位宽 | 描述 |
|---|---|---|
| opcode | 7 位 | 操作码，指示操作类型 |
| rd | 5 位 | 目标寄存器（返回地址寄存器） |
| imm[19:12] | 8 位 | 立即数的高 8 位 |
| imm[11] | 1 位 | 立即数的中间位 |
| imm[10:1] | 10 位 | 立即数的中间 10 位 |
| imm[20] | 1 位 | 立即数的符号位 |
6.3 示例
| 指令 | 操作 | 编码示例 |
|---|---|---|
| jal | 无条件跳转，保存返回地址 | 000000000000 00001 110 00000 1101111 |
| jalr | 无条件跳转（寄存器加偏移量） | 000000000000 00001 000 00000 1100111 |
