接口定义

1 整机接口定义及使用

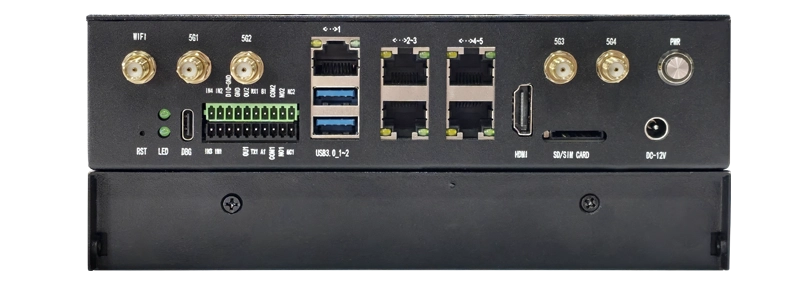

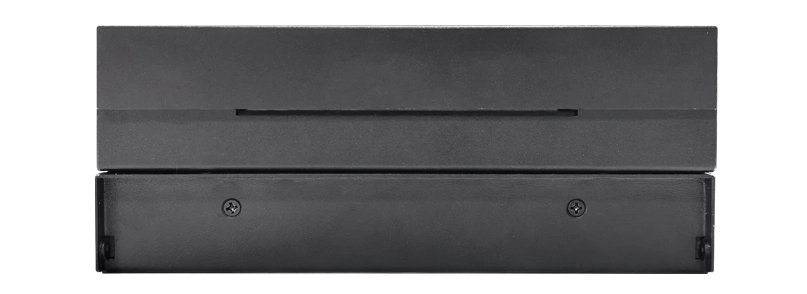

Sophon-BM1684X-LD800 提供了丰富的接口，具体如下图：

丝印	设备节点	型号	备注
ETH0	eth0	YT8521S	千兆网卡（默认DHCP）
ETH1	eth1	YT8521S	千兆网卡（静态IP：192.168.1.150）
enp4s0	enp4s0	RTL8125BG-CG	2.5G以太网
enp5s0	enp5s0	RTL8125BG-CG	2.5G以太网
enp6s0	enp6s0	RTL8125BG-CG	2.5G以太网
WIFI	wlan0	FD7155U	2.4/5GHz
4G/5G	wwan0	移远 EC20/RM500U	4G/5G 拨号
HDMI		MS9132芯片	HDMI2.0输出，最高支持4K@60fps
M.2 SATA盘	/dev/sda1	ASM1153E	SSD固态硬盘
2.5寸SATA盘	/dev/sdb1	ASM1153E	固态硬盘
RS232	/dev/ttyS2		串口，默认波特率9600
RS485	/dev/ttyS1		串口，默认波特率9600
RTC	/dev/rtc0	PCF8563TS	时钟
PWR LED		红灯	电源灯
SYS LED		绿灯	系统灯

1.1 前言

默认系统为 Ubuntu20.04，初始用户名和密码均为 linaro（root账户无初始密码，使用前需先用命令 sudo passwd root 设置密码）

提示

关机时建议使用 sudo poweroff 命令，尽量避免直接断电，以免文件系统损坏
Ubuntu 快速使用可参考 [Ubuntu 快速开始指南]

1.2 ETH 说明

可以通过调试串口、ssh 查看 IP 地址，例如：

neardi@3576:~$ ip a
eth0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.1.65  netmask 255.255.255.0  broadcast 192.168.1.255
        inet6 fe80::7df7:e74d:497e:345d  prefixlen 64  scopeid 0x20<link>
        ether 62:ea:fb:ca:95:e7  txqueuelen 1000  (Ethernet)
        RX packets 2548  bytes 210938 (210.9 KB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 338  bytes 46899 (46.8 KB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0
        device interrupt 140  base 0xd000
...

静态 IP 配置

通过 /etc/netplan/01-netcfg.yaml 文件配置静态 IP，默认出厂配置 eth1 为 192.168.1.150。

network:
        version: 2
        renderer: networkd
        ethernets:
                eth0:
                        dhcp4: yes
                        addresses: []
                        optional: yes
                        dhcp-identifier: mac
                eth1:
                        dhcp4: no
                        addresses: [192.168.1.150/24]
                        optional: yes
                enp3s0:
                        dhcp4: yes
                        addresses: []
                        dhcp-identifier: mac
                        optional: yes

1.3 Wi-Fi/蓝牙使用

连接 wifi

连接 wifi 需配置 /etc/wpa_supplicant.conf 文件，配置如下：

ctrl_interface=/var/run/wpa_supplicant
ap_scan=1
update_config=1
network={
        ssid="wifi_account"
        psk="wifi_password"
        key_mgmt=WPA-PSK
}

根据配置文件连接 wifi:

wpa_supplicant -D nl80211 -i wlan0 -c /etc/wpa_supplicant.conf -B 1

查看连接过程，获取 ip：
```
dhclient -i wlan0 -v
```

连接蓝牙

进入交互式蓝牙控制台
```
bluetoothctl
```

控制台内执行

[bluetooth]# power on                   # 开启蓝牙
[bluetooth]# scan on                    # 扫描设备（记下目标设备MAC）
[bluetooth]# pair XX:XX:XX:XX:XX:XX     # 配对目标设备
[bluetooth]# trust XX:XX:XX:XX:XX:XX    # 信任设备
[bluetooth]# connect XX:XX:XX:XX:XX:XX  # 连接设备
[bluetooth]# info 7D:0C:96:C6:4E:3D     # 验证连接
[bluetooth]# exit                       # 退出控制台

1.4 4G/5G 通讯模块

支持 4G 模块如 EC20, 5G 模块如 RM500U 等，拨号时模块必须接天线，否则会失败。

查看是否识别到 usb 4G/5G 模块设备：

lsusb

查看是否成功生成虚拟串口:

ls /dev/ttyUSB*

拨号命令:

sudo quectel-CM &

查看是否生成 wwan0:

ifconfig wwan0

1.5 M.2 固态硬盘和 2.5/3.5 寸 SATA 盘

执行以下命令查看硬盘:

root@bm1684:~# lsusb
Bus 002 Device 004: ID 174c:1153 ASMedia Technology Inc. ASM1153 SATA 3Gb/s bridge
Bus 002 Device 005: ID 174c:1153 ASMedia Technology Inc. ASM1153 SATA 3Gb/s bridge

执行以下命令查看分区:

lsblk

通过mount进行挂载访问:

mount /dev/sda1 /mnt

1.6 RS232 & RS485 使用

串口是一种常见的通信接口，用于与外部设备进行串行通信。提供了多个串口，分别对应不同的设备节点。在使用串口之前，需要确保串口连接正确，以及波特率和其他参数设置一致。

RS232节点：/dev/ttyS2

执行以下命令后可进行收发：

stty -F /dev/ttyS2 9600 cs8 -parenb -cstopb -ixoff -icanon -echo

RS485节点：/dev/ttyS1

执行以下命令后��可进行收发：

stty -F /dev/ttyS1 9600 cs8 -parenb -cstopb -ixoff -icanon -echo

RS485 通过 gpio 控制流控，在开发板设备上运行下列命令：

# 设置流控，拉高发送，拉低接收
echo 510 > /sys/class/gpio/export
echo out > /sys/class/gpio/gpio510/direction
# 拉高发送
echo 1 > /sys/class/gpio/gpio510/value
# 拉低接收
echo 0 > /sys/class/gpio/gpio510/value

发送字符串到主机

echo "neardi RS485 test..." > /dev/ttyS1

开发板接收数据：

cat /dev/ttyS1

1.7 RTC 时钟

系统启动后使用 CST (中国标准时间)，通过以下命令查看:

timedatectl

设置系统时间:

date -s "2026-12-25 14:10:00"

将系统时间写入RTC:

hwclock -w -f /dev/rtc0

读取RTC时间:

hwclock -w -f /dev/rtc0

提示

若已配置系统时间并写入 RTC，重启后系统时间恢复，执行以下命令，重新配置系统时间。
检查时间同步服务状态（看是否在运行）

systemctl status systemd-timesyncd

停止并禁用同步服务（避免自动回滚时间）

systemctl stop systemd-timesyncd
systemctl disable systemd-timesyncd

1.8 GPIO 输入/输出 & 继电器

# GPIO_INPUT1 索引：513
# GPIO_INPUT2 索引：514
# GPIO_INPUT3 索引：515
# GPIO_INPUT4 索引：516
# GPIO_OUT1 索引：523
# GPIO_OUT2 索引：512
# 继电器RELAY0 索引：521
# 继电器RELAY1 索引：522
# 通过以下命令使能对应GPIO
echo 512 > /sys/class/gpio/export
echo out > /sys/class/gpio/gpio512/direction

# 拉高使能
echo 1 > /sys/class/gpio/gpio512/value

2 拓展

2.1 使用 GPIO

Sophon-BM1684X-LD800 芯片包含 3 组 GPIO 控制器，每个控制 32 根 GPIO，与 Linux 的设备节点对应如下：

GPIO 控制器	Linux 设备节点	GPIO 物理编号	GPIO 逻辑编号
#0	/sys/class/gpio/gpiochip480	0 到 31	480 到 511
#1	/sys/class/gpio/gpiochip448	32 到 63	448 到 479
#2	/sys/class/gpio/gpiochip416	64 到 95	416 到 447

通过以下方式使用 GPIO：

# 进入 GPIO 控制目录
cd /sys/class/gpio

# 导出 GPIO 编号
echo 512 > export

# 设置输出模式
echo out > gpio512/direction

# 拉高拉低 GPIO
echo 1 > gpio512/value
echo 0 > gpio512/value

2.2 查询内存用量

Sophon-BM1684X-LD800 核心板板载 16GB LPDDR4x，可以分为三类：

kernel 管理的部分，即可以用 malloc、kmalloc 等常规 API 分配出来使用。
ION 管理的部分，预留给 TPU、VPU、VPP 使用，需要使用 ION 的 ionctl 接口，或使用 bmnnsdk2 中 bmlib 库提供的接口分配出来使用。
预留给固件的部分，用户无法使用。

您可以使用如下方式检查各部分内存的用量：

查看系统内存：

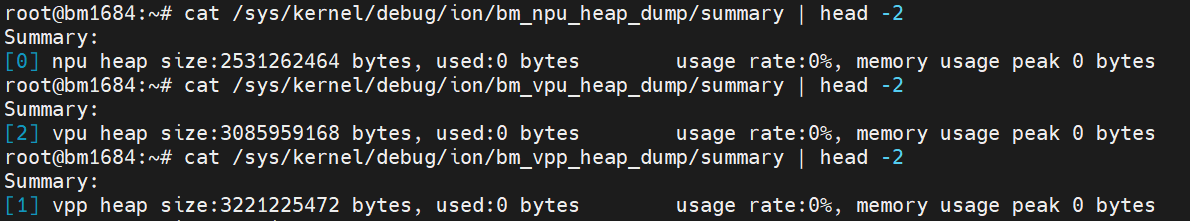

查看 ION 内存：

如上，通常会有 3 个 ION heap（即三块预留的内存区域），如名字所示，分别供 TPU、VPU、VPP 使用。以上示例中只打印了每个 heap 使用信息的开头，如果完整地 cat summary 文件，可以到其中分配的每块 buffer 的地址和大小信息。

2.3 读取功耗信息

执行以下命令：

sudo pmbus -d 0 -s 0x50 -i

root@bm1684:~# sudo pmbus -d 0 -s 0x50 -i
I2C port 0, addr 0x50, type 0x3, reg 0x0, value 0x0
ISL68127 revision 0x33

ISL68127 switch to output 0, ret=0
ISL68127 output voltage: 834mV
ISL68127 output current: 1900mA
ISL68127 temperature 1: 58`C
ISL68127 output power: 2W               # NPU 功耗

ISL68127 switch to output 1, ret=0
ISL68127 output voltage: 957mV
ISL68127 output current: 4100mA
ISL68127 temperature 1: 58`C
ISL68127 output power: 3W               # CPU/Video 等功耗

第一组信息为 npu，第二组信息为 cpu 等。

pmbus 读取的是给 npu 和 cpu 供电的传感器的温度，所以更接近核心板温度，如果需要读取温度相关，参考下一节 [读取温度]。

2.4 读取温度

读取 BM1684X 片上温度

执行以下命令，返回(单位为毫设置度)：
```
root@bm1684:~# cat /sys/class/thermal/thermal_zone0/temp
62000
```
即 62.000 摄氏度。
读取核心板温度

执行以下命令，返回(单位为毫设置度)：
```
root@bm1684:~# cat /sys/class/thermal/thermal_zone1/temp
59000
```
即 59.000 摄氏度。核心板温度通常会比前面读取的片上结温内部温度低。
