LCH3576设计指南

提示

LKD3576开发板搭配的核心板是LCH3576。

1 原理图设计建议

1.1 系统启动引导

LCH3576的引导顺序默认为EMMC->SDMMC0->USB，不可修改(需定制)

Item	Rup	Rdown	ADC Value	Boot Mode
Config10	10K	88.7K	3679	EMMC->SDMMC0->USB

1.2 电源设计

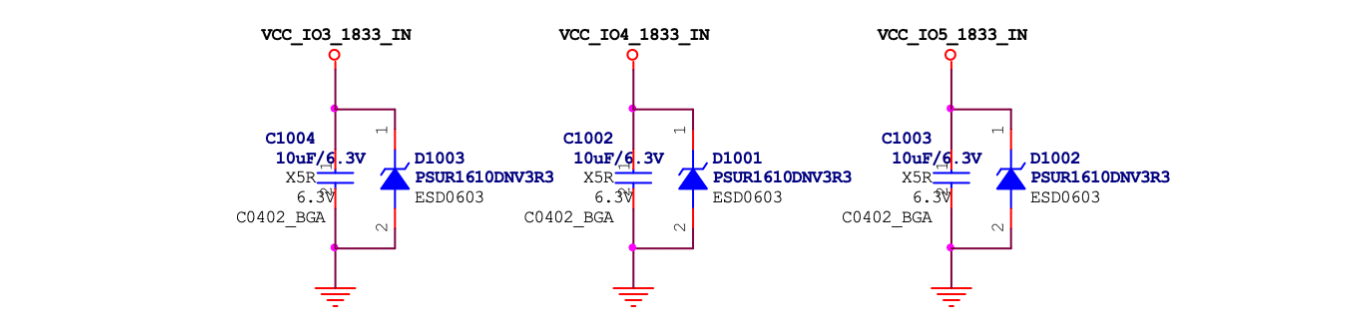

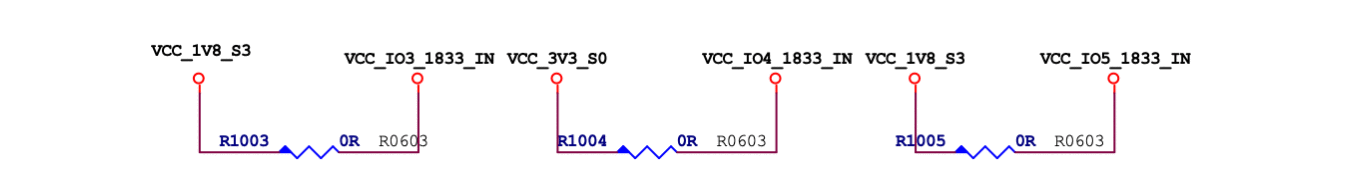

上电时序已在LCH3576上完成，仍有几路供电需要从底板上输入

引脚号	引脚名称	电压	描述

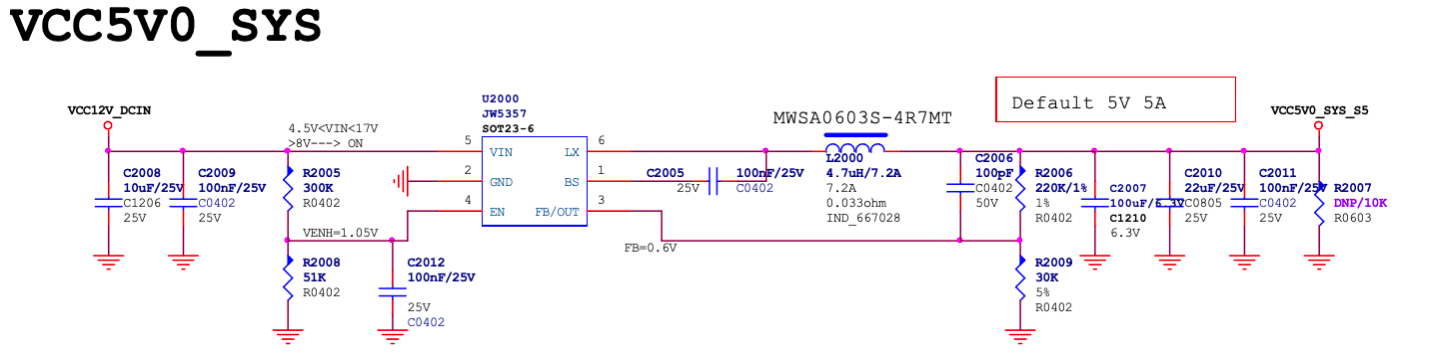

232	VCC5V0_SYS_S5	5V	核心板主要供电
73	VCC_IO3_1833_IN	1.8/3.3V	VCCIO3电压域供电电压
93	VCC_IO4_1833_IN	1.8V/3.3V	VCCIO4电压域供电电压
129	VCC_IO5_1833_IN	1.8V/3.3V	VCCIO5电压域供电电压

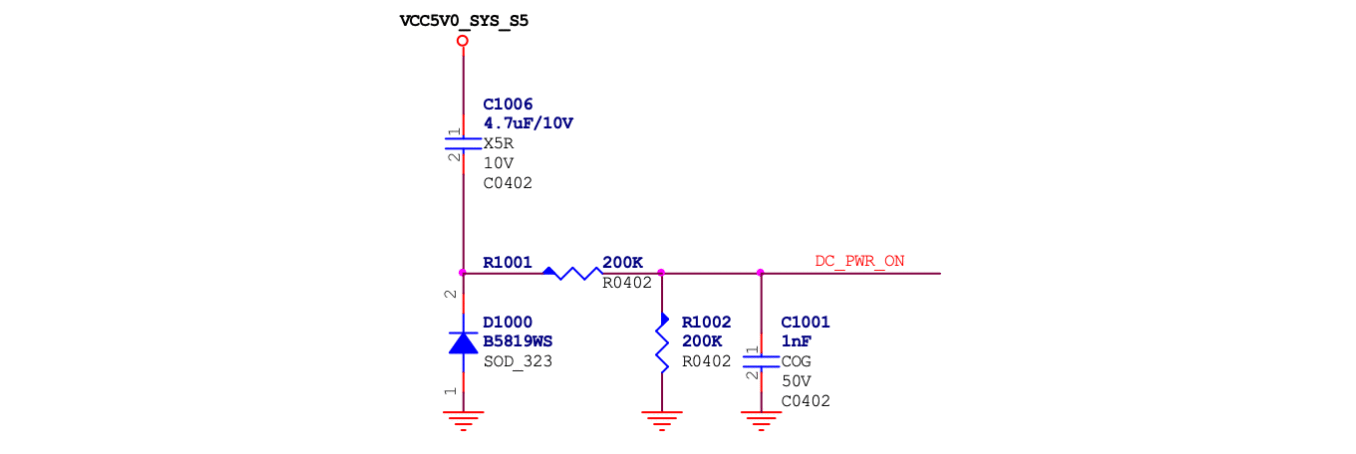

PIN6 [DC_PWR_ON] 是用来外接电源自动开机的，VDC 脚的识别高电平为0.8V，如果 VDC 检测到高电平，RK806S-5 就会开机，且当 VDC 为高期间RK806S-5 不能被关机（如果要做插适配器自动开机且能硬件关机的功能，需要给VDC 脚做 RC 延时如下图）

LCH3576电源引脚输出

引脚	信号	电压	说明
83	VCCA_1V8_S0	1.8V	RK806S-5的PLDO1输出
91	VCCIO_SD_S0	3.3V	RK806S-5的PLDO5输出
228	VCC_3V3_S0	3.3V	经VCC_3V3_S3限流输出
230	VCC_3V3_S3	3.3V	RK806S-5的BUCK4输出
234	VCC_1V8_S0	1.8V	经VCC_1V8_S3限流输出
235	VCC_1V8_S3	1.8V	RK806S-5的BUCK8输出
237	VCCA_3V3_S0	3.3V	RK806S-5的PLDO4输出
319	VDD1_1V8_DDR_S3	1.8V	VCC_1V8_S3输出
320-322	VDD2_DDR_S3	1.1V	RK806S-5的BUCK9输出

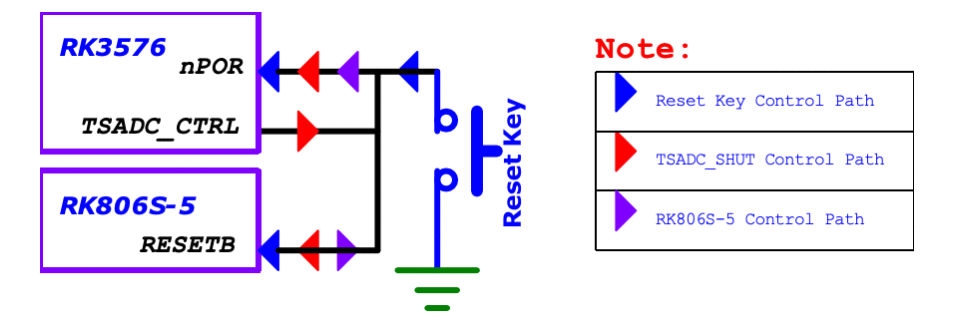

Reset引脚

4 RESET_L

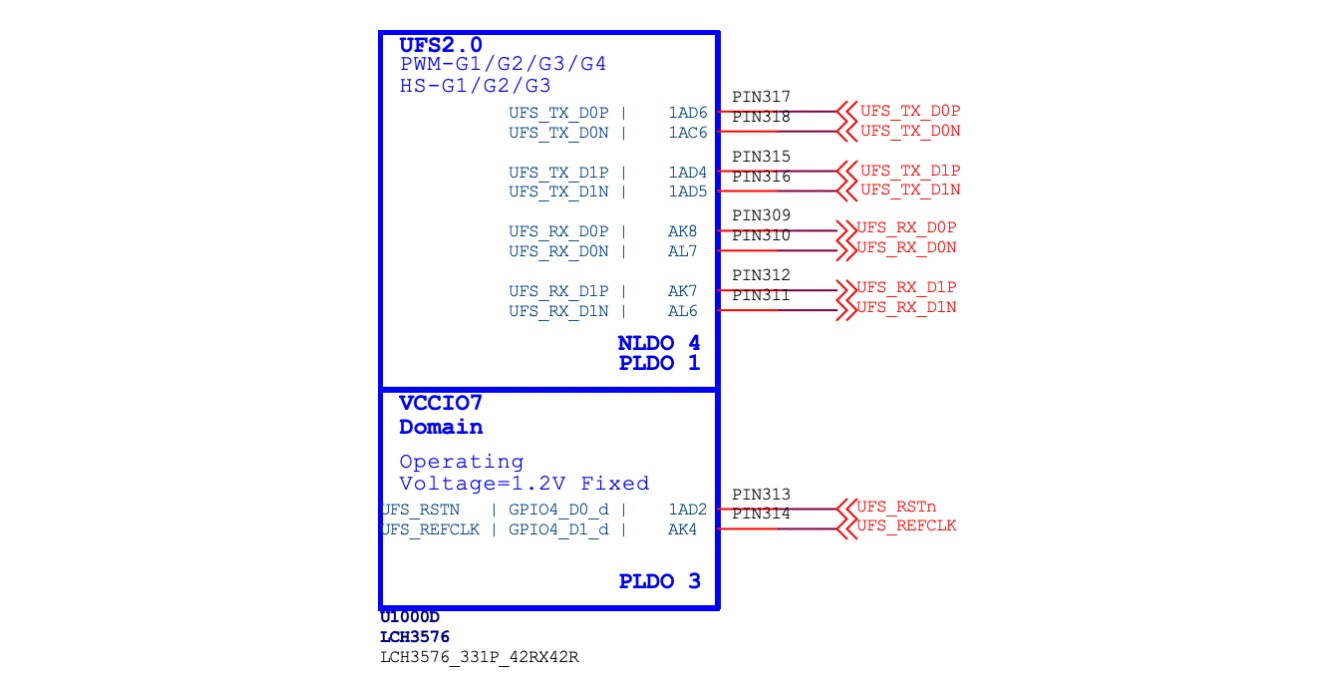

1.3 UFS电路

LCH3576已使用eMMC颗粒，UFS信号引脚如下

设计要点及注意事项请参考RK3576_Hardware_Design_Guide_V1.3_20250325_CN

UFS电路请参考LCH3576_carrierboard_REF_SCH_V1.0_20250919

2 功能接口设计指南

2.1 SDMMC

SDMMC0 接口

VCCIO1电压域，PMIC的PLDO5供电，默认3.3V

若接TF Card可参考RK3576_Hardware_Design_Guide_V1.3_20250325_CN

SDMMC1接口

SDMMC1参考设计连接WIFI - FD7352S模块，电压域VCC_IO3_1833_IN

WIFI模块的IO电压与对应的(VCC_IO3_1833_IN)电源域供电，必须保持一致

详情设计请参考LCH3576_carrierboard_REF_SCH_V1.0_20250919

2.2 SARADC

引脚号	引脚名称	描述
75	SARADC_IN0	SAR ADC channel 0 input, with BOOT
76	SARADC_IN1	SAR ADC channel 1 input, with Recovery
77	SARADC_IN2	SAR ADC channel 2 input
78	SARADC_IN3	SAR ADC channel 3 input
79	SARADC_IN4	SAR ADC channel 4 input
80	SARADC_IN5	SAR ADC channel 5 input
81	SARADC_IN6	SAR ADC channel 6 input
82	SARADC_IN7	SAR ADC channel 7 input

靠近按键需做 ESD 防护，而且 0 键值的必须串接 100ohm 电阻加强抗静电浪涌

能力（如果只有一个键时，ESD 必须靠近按键，先经过 `ESD→100ohm 电阻→

1nF（LCH3576已有）→芯片管脚`）

2.3 USB2/USB3

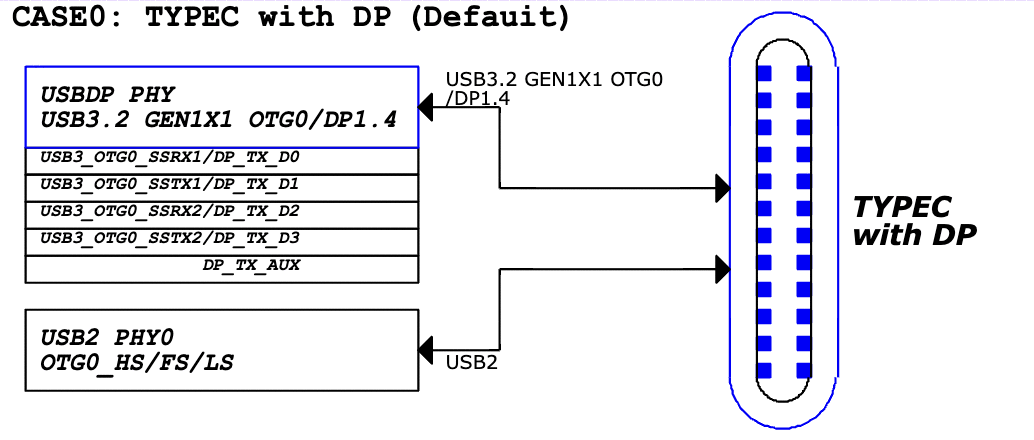

USB3 OTG0/DP1.4 接口应用

参考原理图默认使用该配置

Type-C 4Lane(with DP function)

详情设计请参考LCH3576_carrierboard_REF_SCH_V1.0_20250919

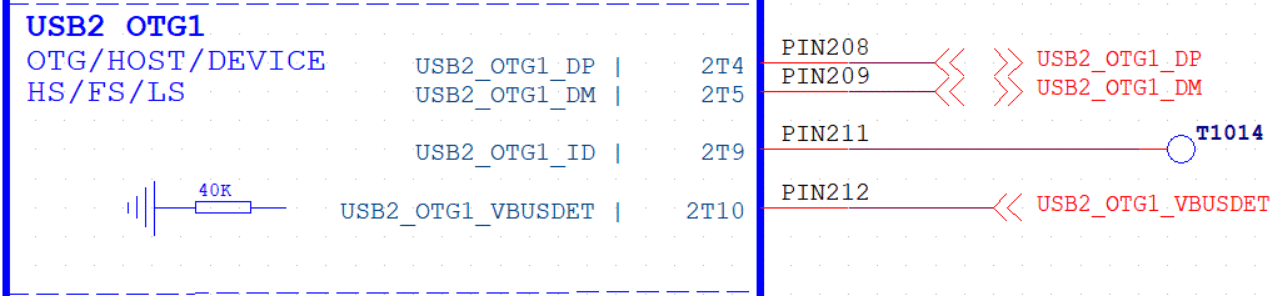

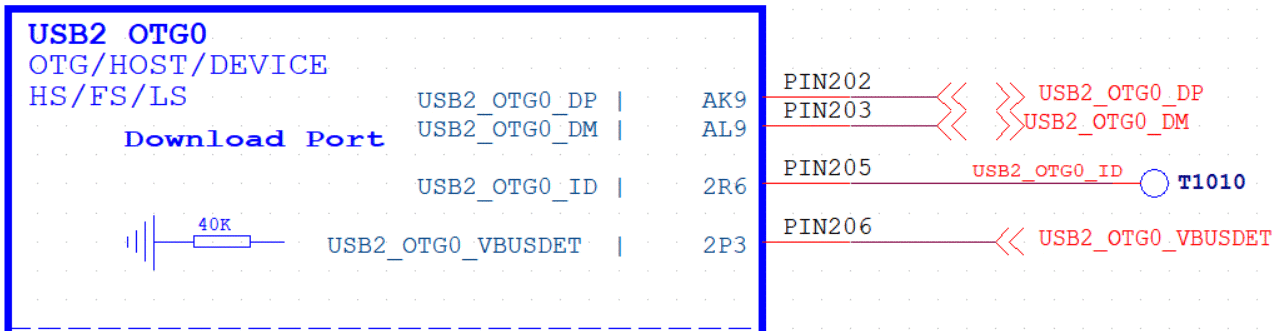

USB2 OTG0接口应用

设计中需留出，以便进行固件下载

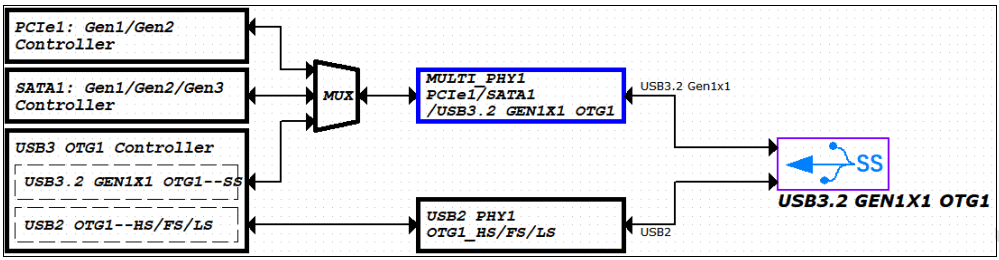

USB2 OTG1/USB3_OTG1接口应用

参考原理图使用的配置USB3.2 Gen1x1 OTG1

注意：TX接HUB的RX、必须在SSTXP/N线上串联交流耦合电容

详情设计请参考LCH3576_carrierboard_REF_SCH_V1.0_20250919.SCH

设计要点及注意事项请参考RK3576_Hardware_Design_Guide_V1.3_20250325_CN对应章节

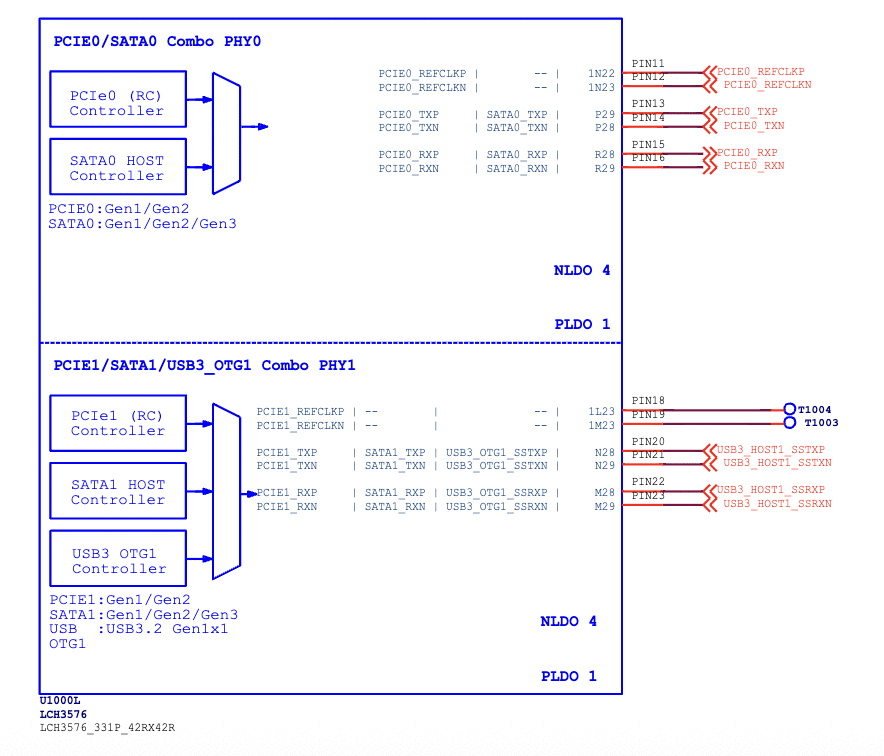

2.4 SATA3.1

SATA引脚复用关系如上，设计详情及注意事项请参考RK3576_Hardware_Design_Guide_V1.3_20250325_CN

2.5 PCIe2.1

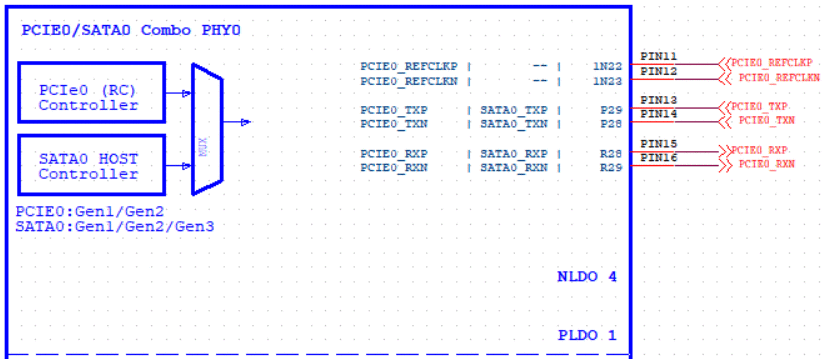

Pcie0

PCIe连接M.2 x1 Slot时，注意:交叉连接​​TX和RX差分对

详细电路图请参考LCH3576_carrierboard_REF_SCH_V1.0_20250919.SCH

设计要点及注意事项请参考RK3576_Hardware_Design_Guide_V1.3_20250325_CN对应章节

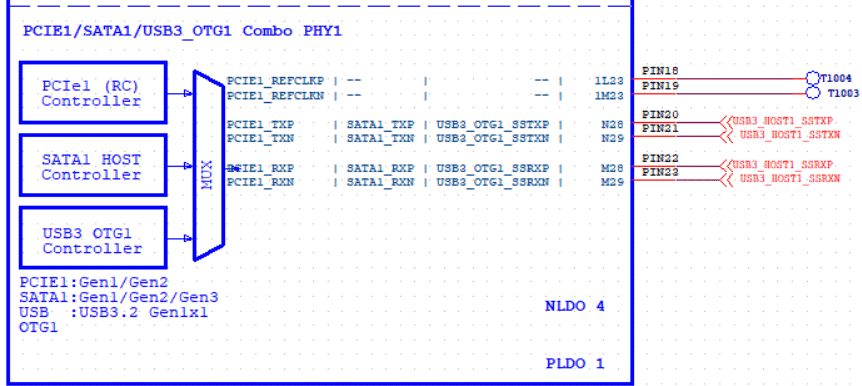

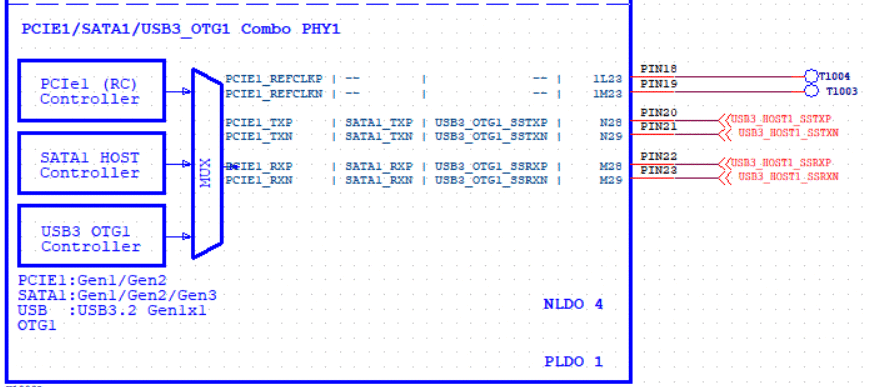

Pcie1

参考设计中用作USB3_HOST功能，

2.6 视频输入接口电路

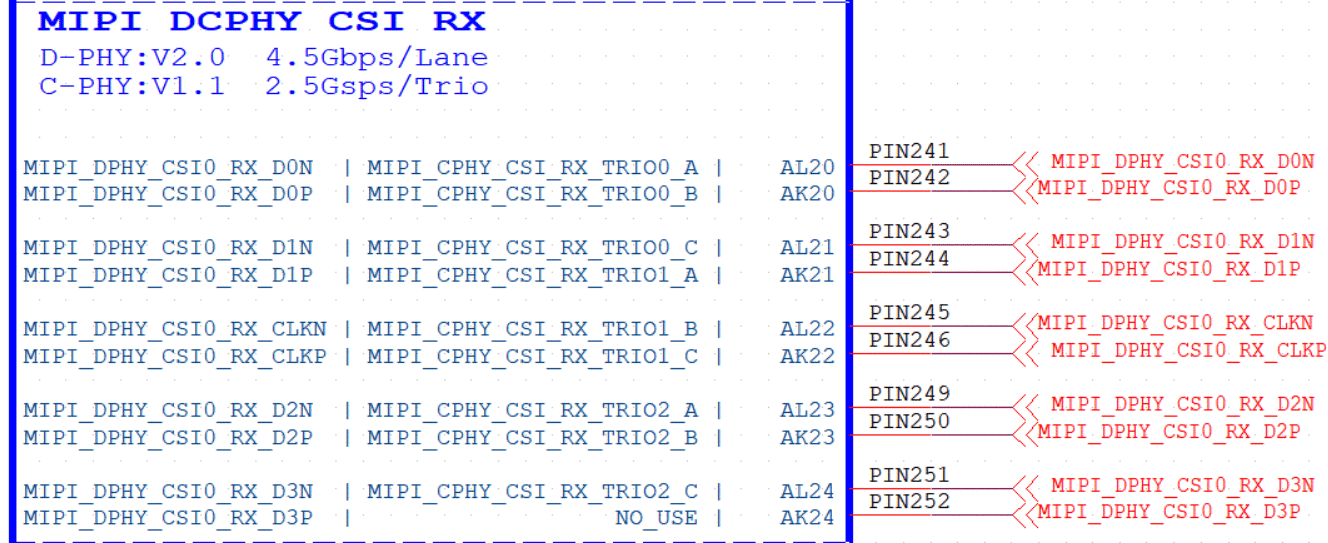

MIPI DPHY CSI RX 接口模式

• 不支持拆分为2Lane+2Lane

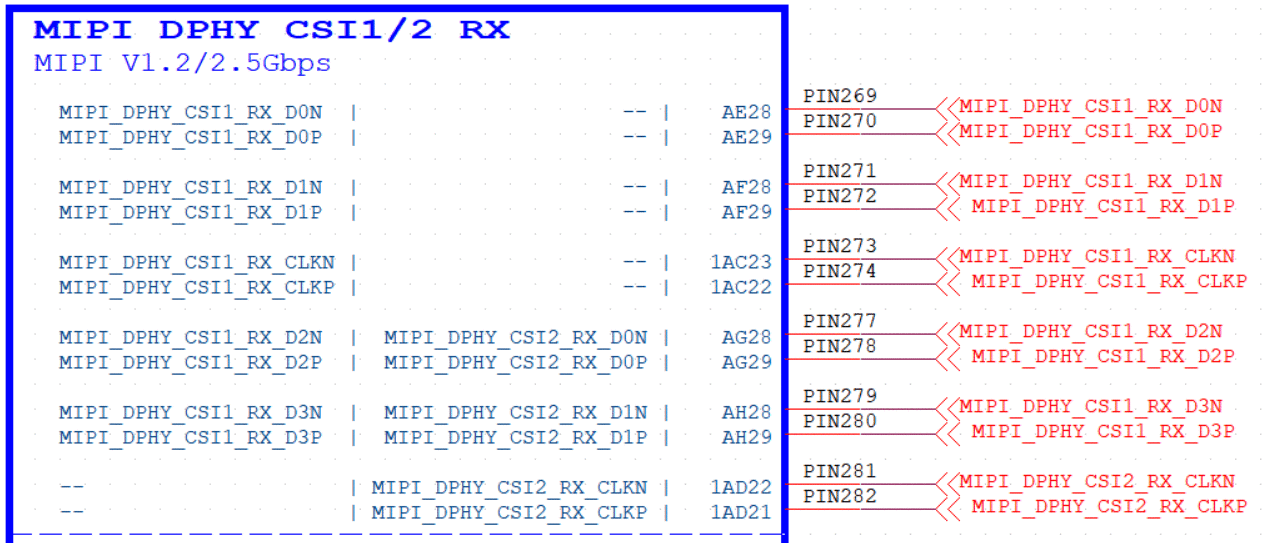

MIPI DPHY CSI1/2 RX 接口模式

• 支持 4Lane 模式
• 支持 2Lane+2Lane 模式

MIPI DPHY CSI3/4 RX 接口模式

• 支持 4Lane 模式
• 支持 2Lane+2Lane 模式

2.7 视频输出接口电路

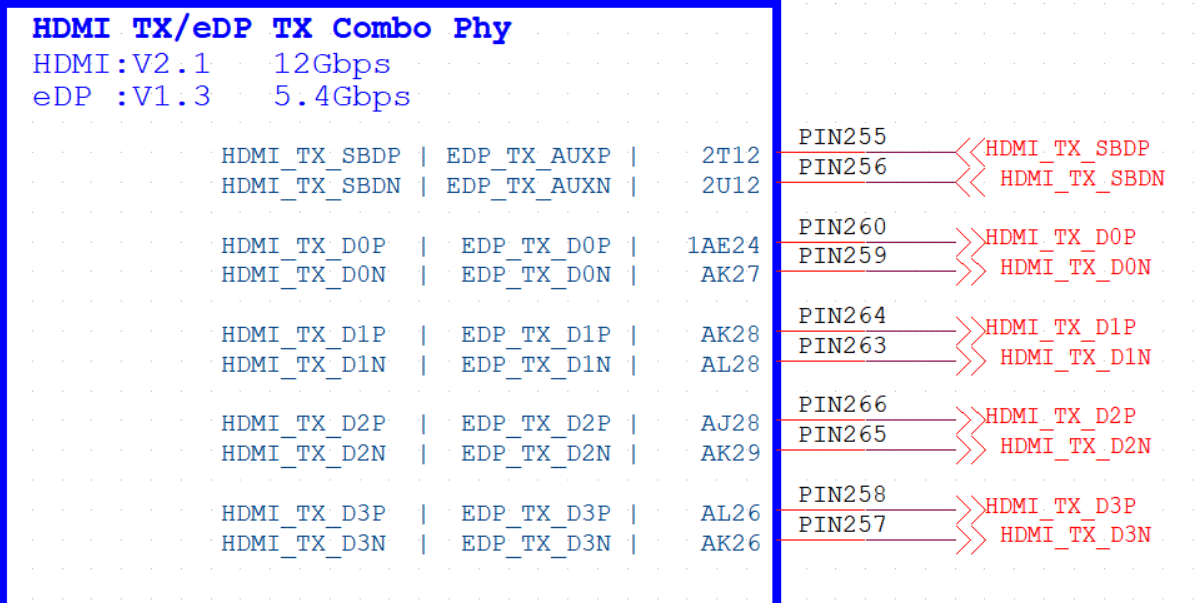

HDMI2.1/eDP TX 接口

详细电路图请参考LCH3576_carrierboard_REF_SCH_V1.0_20250919.SCH

设计要点及注意事项请参考RK3576_Hardware_Design_Guide_V1.3_20250325_CN对应章节

eDP设计请参考RK3576_Hardware_Design_Guide_V1.3_20250325_CN对应章节

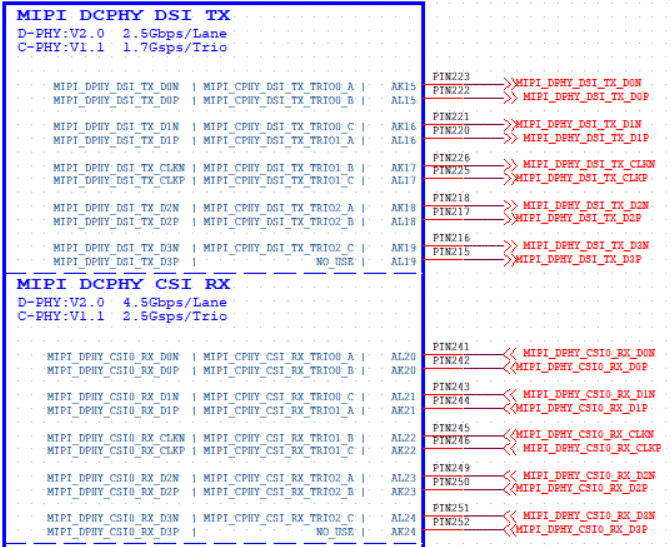

MIPI_DCPHY_TX 接口

MIPI D-PHY/C-PHY Combo PHY 的 TX 和 RX 只能支持同时配置成 DPHY TX，DPHY RX 模式或 同时配置成 CPHY TX，CPHY RX 模式，不支持一个配置成 DPHY TX，一个配置成 CPHY RX

其它视频输出接口请参考RK3576_Hardware_Design_Guide_V1.3_20250325_CN

2.8 音频相关电路设计

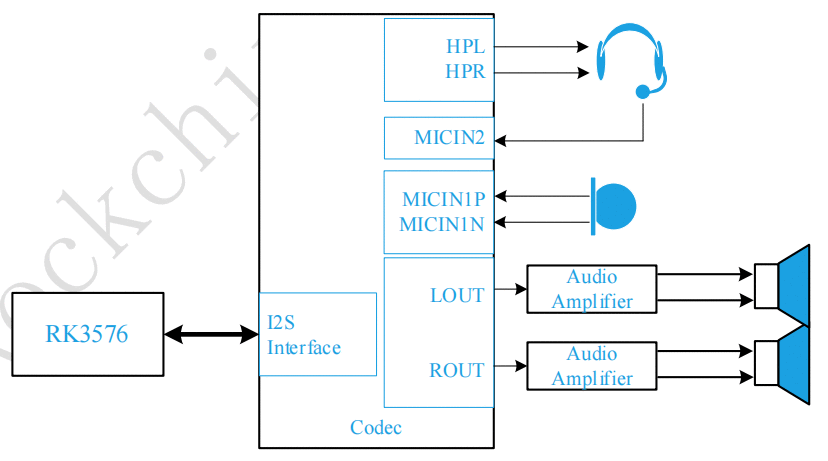

参考原理图中使用一颗ES8388来实现上框图功能。其它设计方案请参考RK3576_Hardware_Design_Guide_V1.3_20250325_CN

2.9 GMAC 接口电路

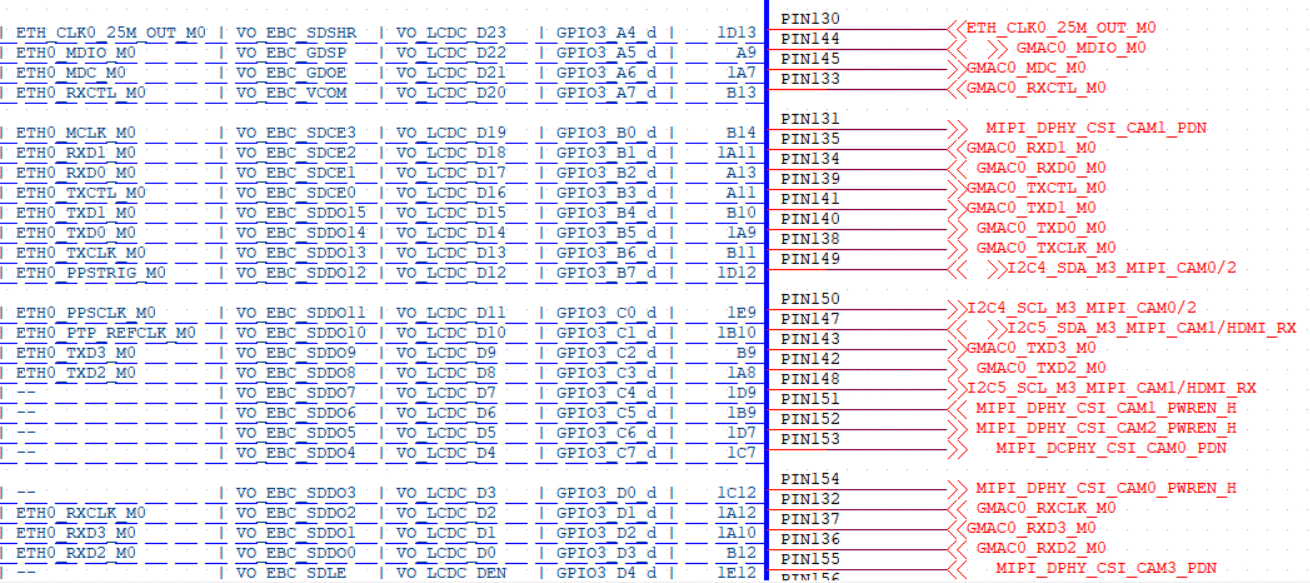

RGMII0 电压域：VCC_IO5_1833_IN

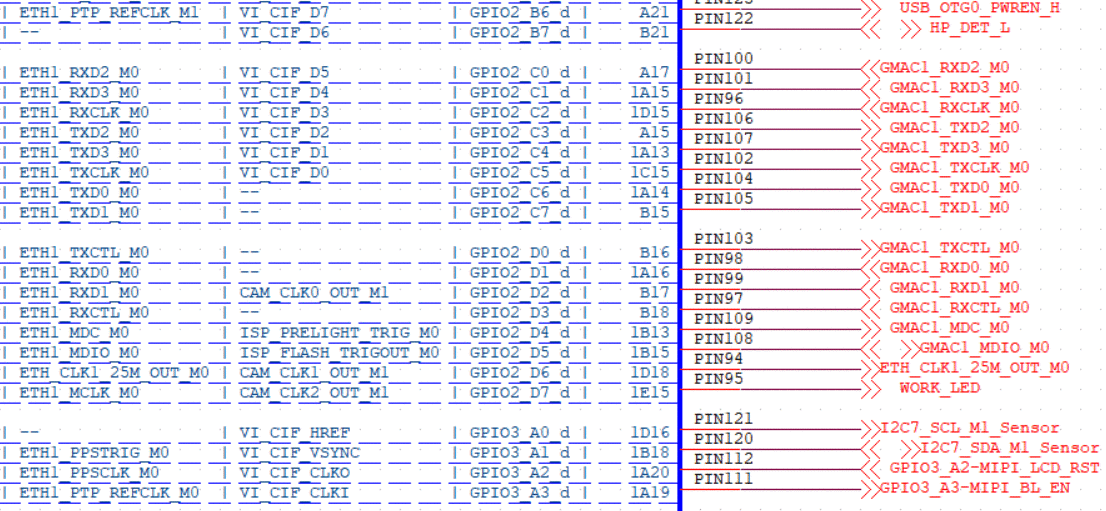

RGMII1 电压域：VCC_IO4_1833_IN

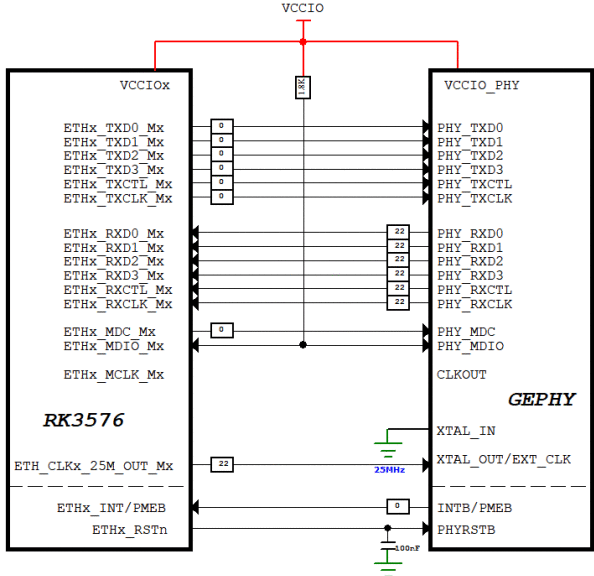

PHY型号为YT8521SC-CA，千兆以太网拓扑结构如下图

使用其它拓扑结构以及注意事项请参考RK3576_Hardware_Design_Guide_V1.3_20250325_CN

2.10 UART 接口电路

UART 接口分布情况可查看文档LCH3576_Pinmux_V1.0_202503015

UART转RS485电路

通过上图连接方式可实现RS485的自动收发

2.11 I2C 接口电路

• HDMI_TX_SCL/HDMI_TX_SDA 是 HDMI TX 控制器的 I2C/DDC 总线，为专用总线I2C1 默认分配给 PMIC，方便软件，不建议改动
• 根据 I2C 外设的 IO 电平，调整对应的电源域供电，必须保持一致。
• I2C 信号 SCL、SDA 需要外接上拉电阻，根据总线负载不同，选择不同阻值的电阻，推荐接 2.2kohm上拉电阻。
• I2C 总线上各设备地址不要冲突，上拉电源必须和 GPIO 电源域电源保持一致。

2.12 SPI 接口电路

SPI 接口分布情况可查看文档LCH3576_Pinmux_V1.0_202503015

2.13 CAN 接口电路

CAN 接口分布情况可查看文档LCH3576_Pinmux_V1.0_202503015

提示

文档中提及的相关参考资料如RK3576_Hardware_Design_Guide_V1.3_20250325_CN、LCH3576_carrierboard_REF_SCH_V1.0_20250919、LCH3576_Pinmux_V1.0_202503015等文档需要发送邮件至support@neardi.com申请获取。
