Quectel RM500U/Q 5G 模组

本文介绍RM500U/Q 5G模组的特定信息，通用操作请参考移远通信模组通用指南。

1. 模组介绍​

RM500U/Q是移远通信推出的5G模组，支持5G SA/NSA网络，提供高速数据传输能力。在Neardi设备上，通过M.2接口连接，实际通过USB通信。

RM500U 资料

RM500Q 资料

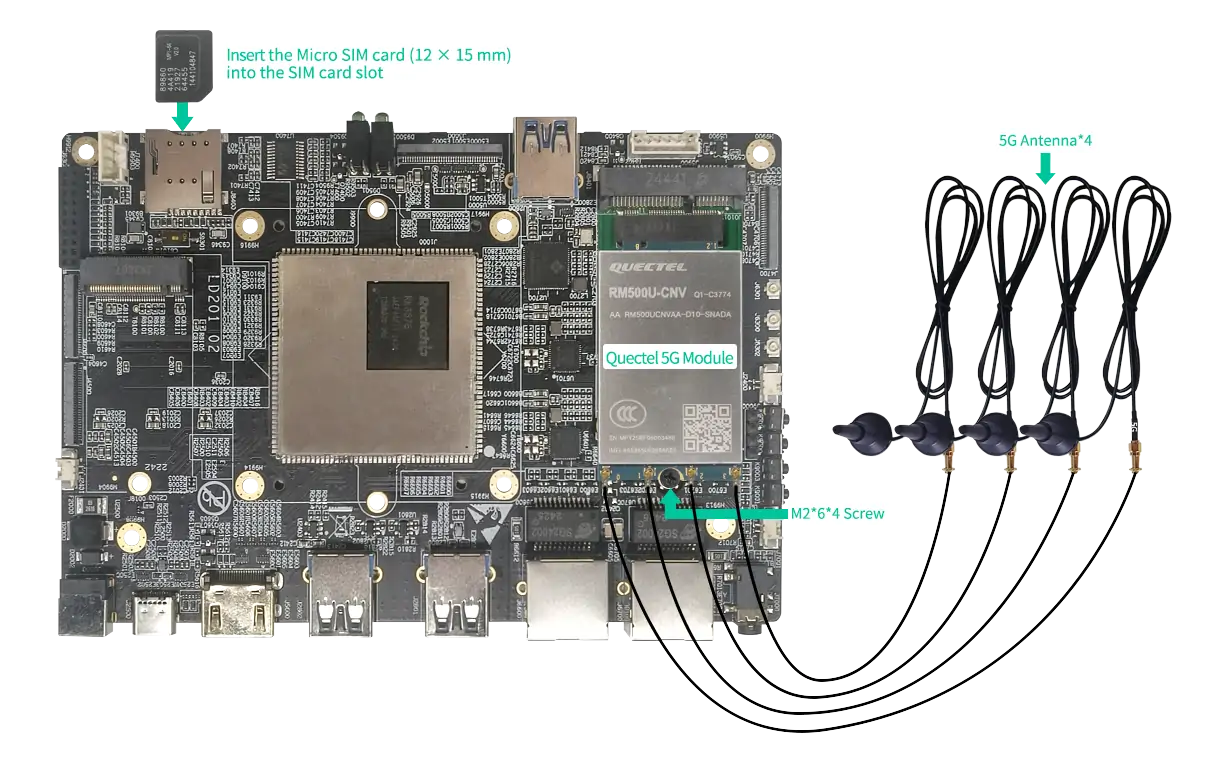

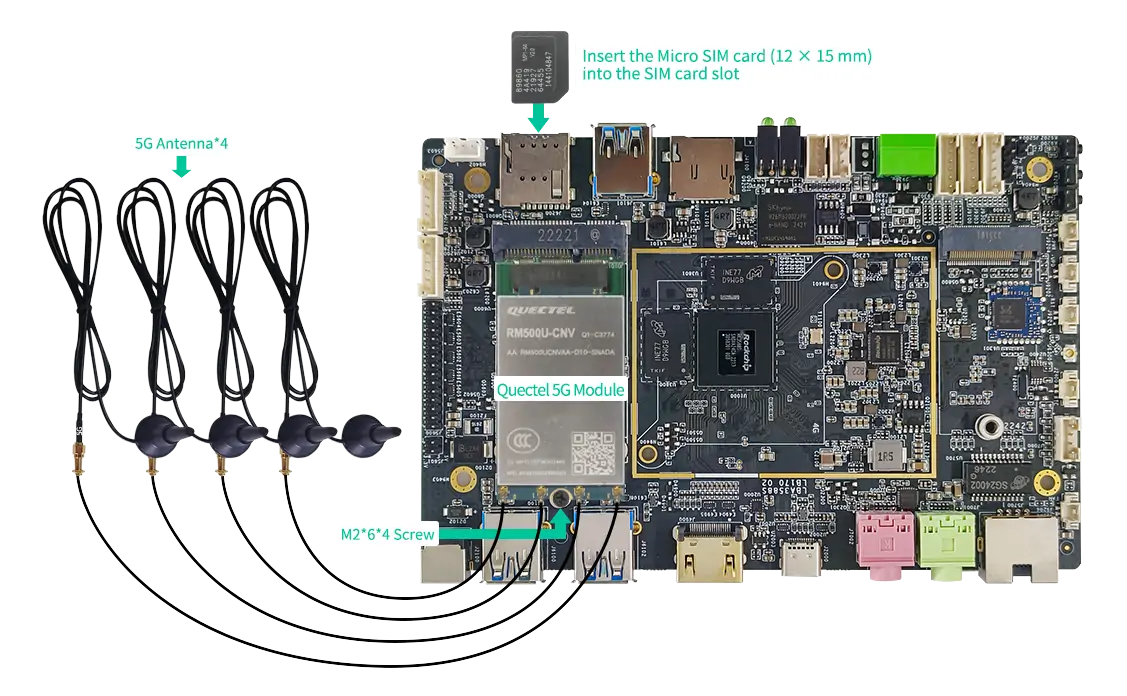

2. 硬件连接​

注意

  • 请将 Neardi 设备断电后再安装 5G模组 和 SIM 卡！
  • 天线必须都接好，否则会影响信号或损坏射频。

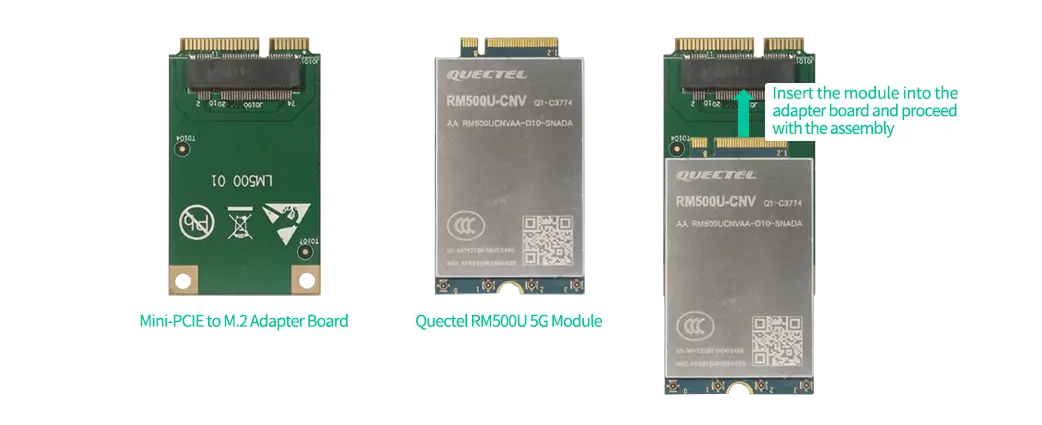

2.1. M.2转mini-pcie转接板​

2.2. RK3576系列​

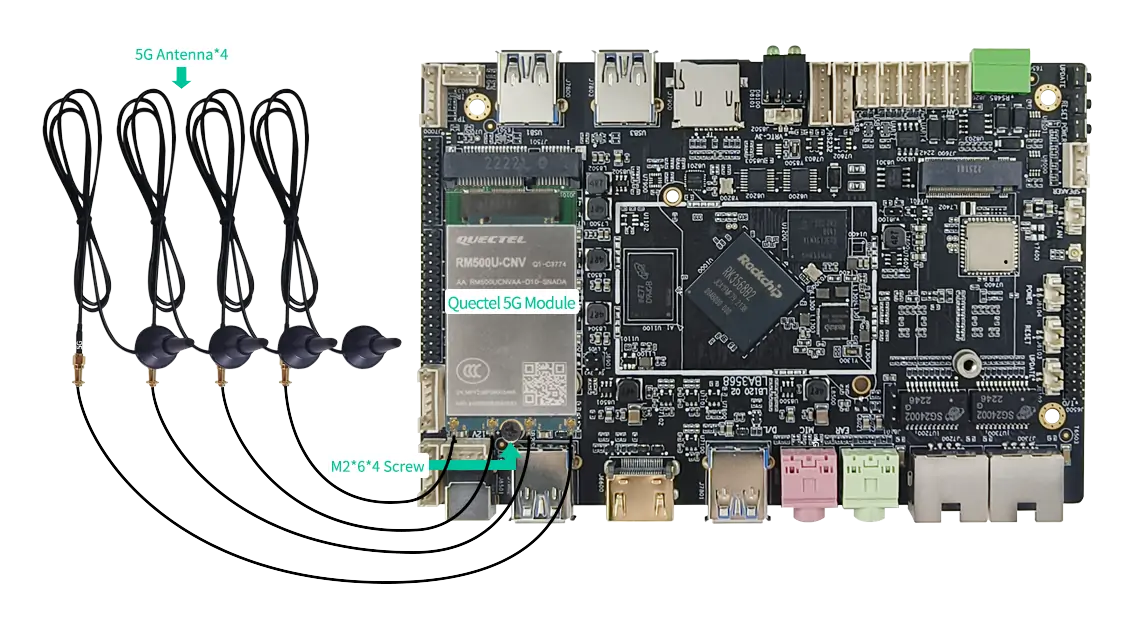

2.2.1. LKD3576​

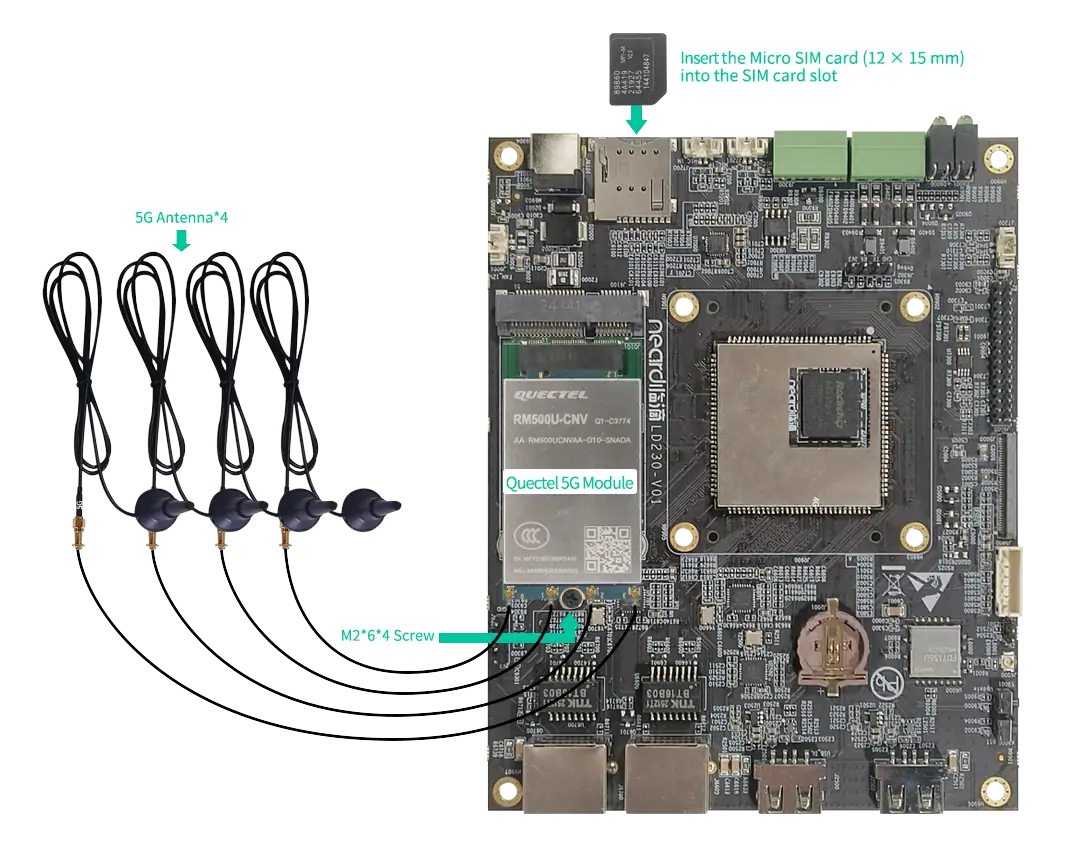

2.2.2. PI3​

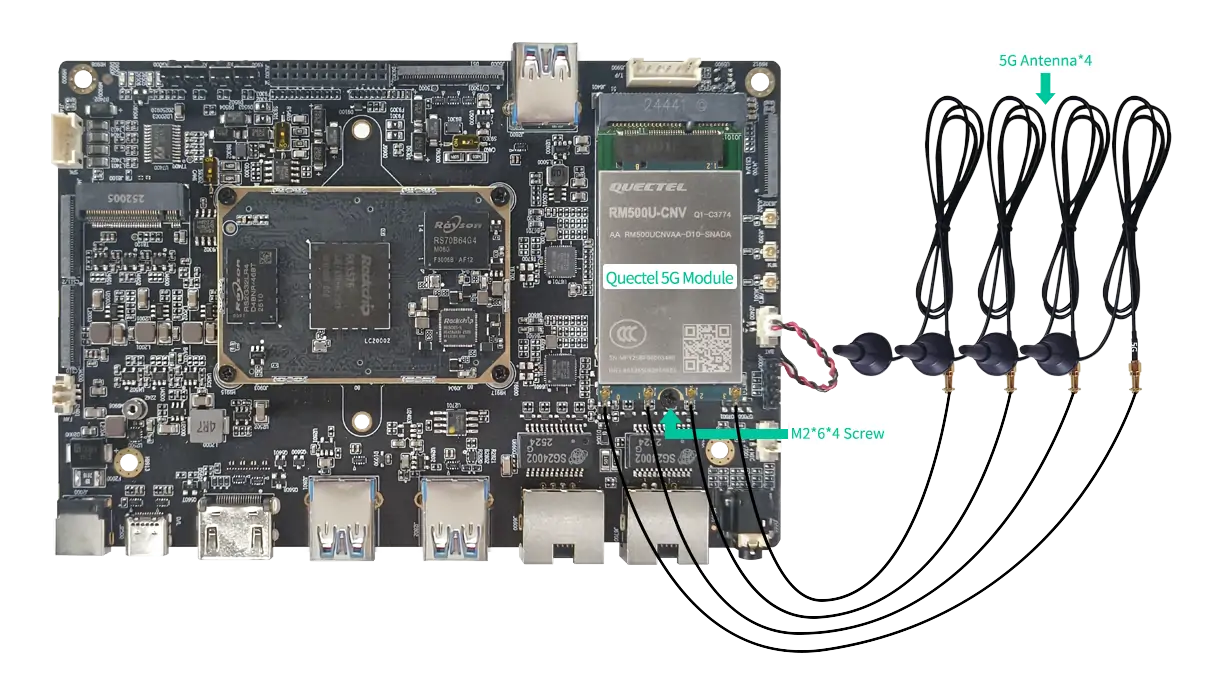

2.2.3. LKB3576​

2.3. RK3588系列​

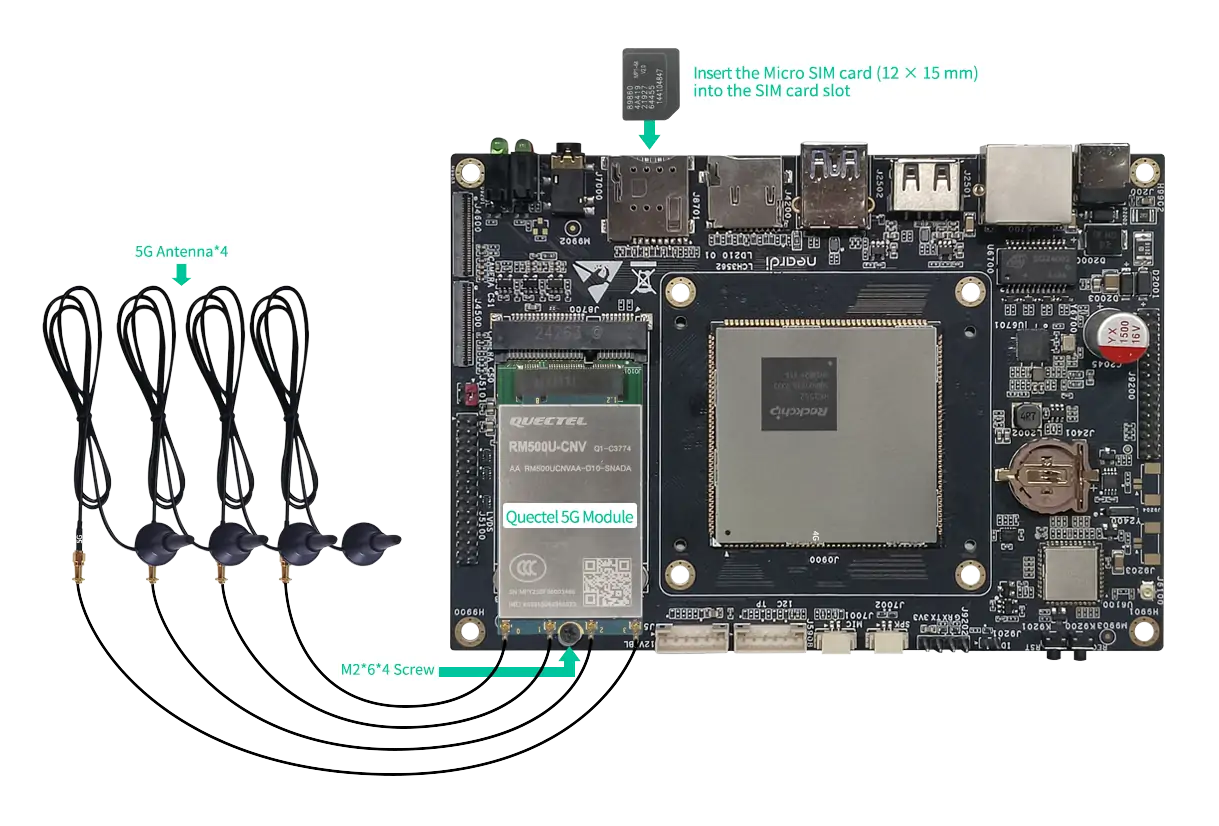

2.3.1. LKD3588​

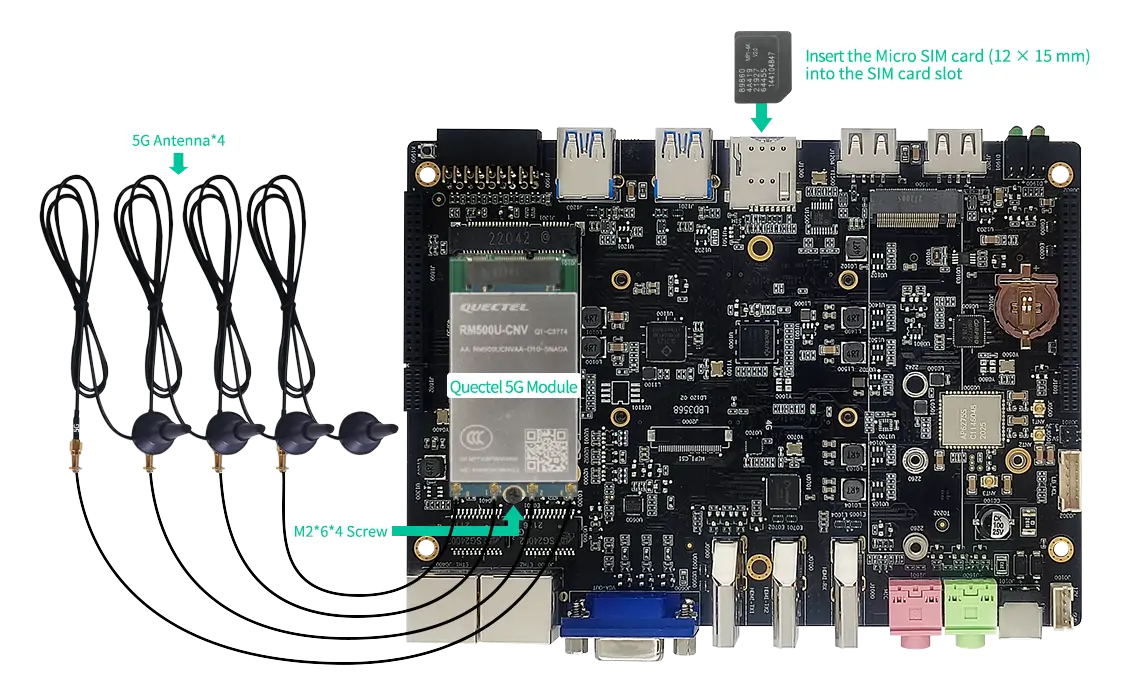

2.3.2. LBA3588S​

2.4. RK3562系列​

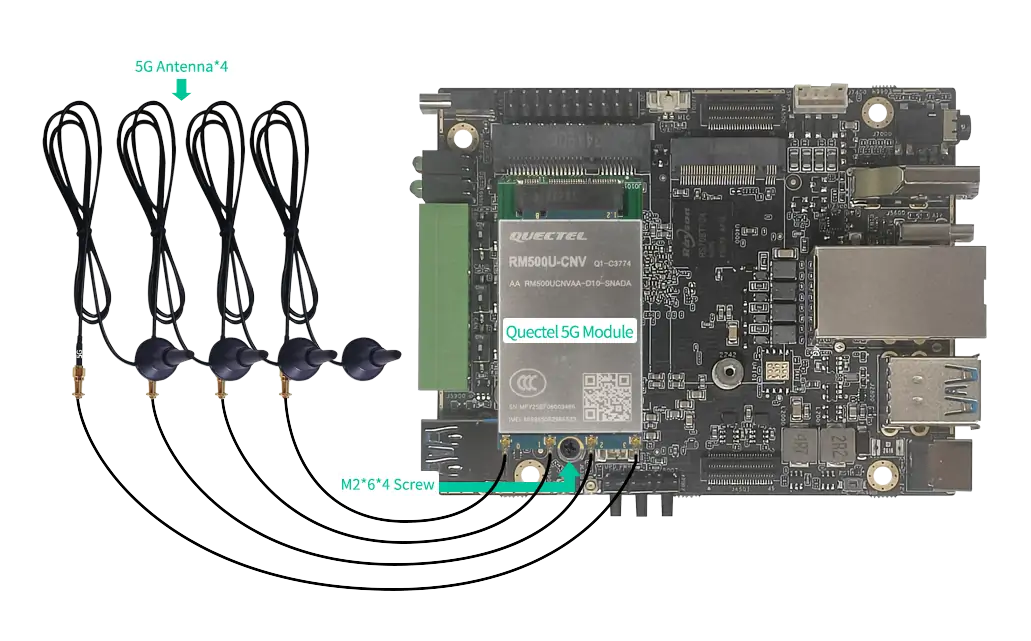

2.4.1. LKD3562​

2.5. RK3568系列​

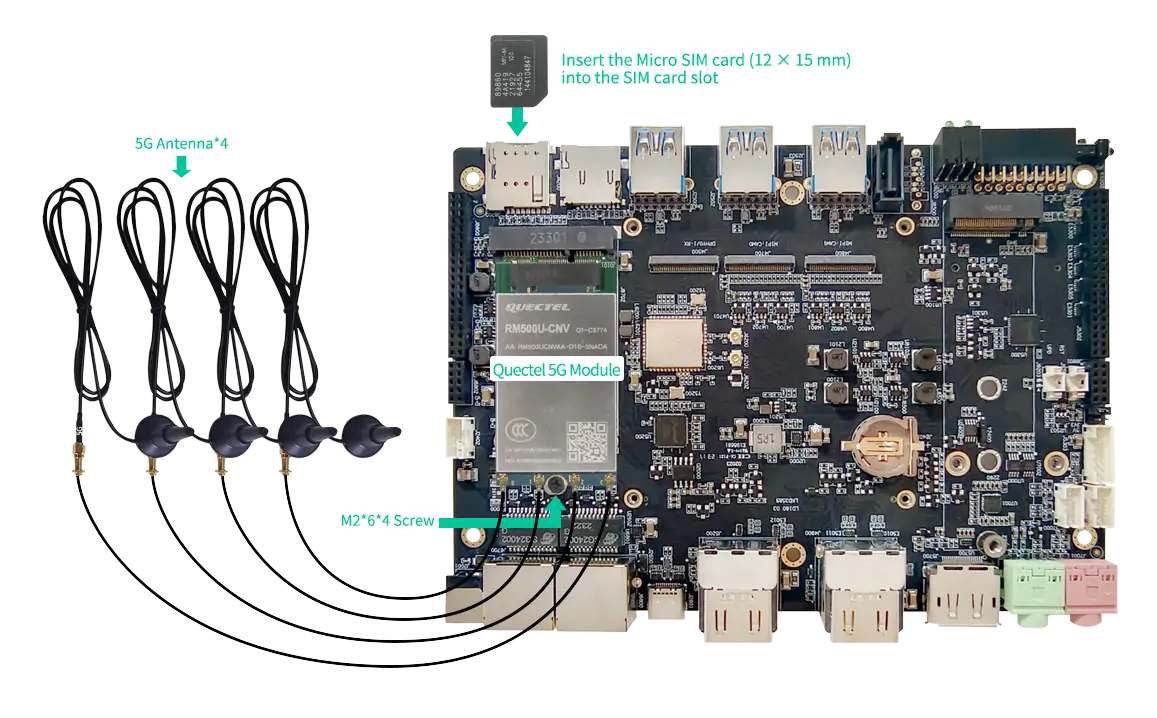

2.5.1. LKD3568​

2.5.2. LBA3568​

2.6. RK3506系列​

2.6.1. LKD3506​

3. 硬件识别​

使用lsusb命令，看到类似以下的输出，表示设备已经被正确识别：

Bus 008 Device 003: ID 2c7c:0800 Quectel Wireless Solutions Co., Ltd. RM500Q-GL

RM500Q-GL 为当前模组型号。

4. 使用 quectel-CM 进行拨号​

使用quectel-CM命令来拨号连接互联网：

$ sudo quectel-CM &

若拨号成功，ifconfig会显示wwan0接口被分配了IP地址：

# 通常为wwan0，也有可能是usb0
wwan0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 10.220.175.69  netmask 255.255.255.0  broadcast 10.220.175.255
        inet6 fe80::60fa:c9b1:cd0c:e69b  prefixlen 64  scopeid 0x20<link>
        ether 46:a0:f1:6c:aa:fa  txqueuelen 1000  (Ethernet)
        RX packets 82  bytes 12644 (12.6 KB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 85  bytes 14918 (14.9 KB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

5. 网络接口​

成功拨号后，网络接口名称通常为wwan0，也有可能是usb0。使用以下命令检查连通性：

$ ping -I wwan0 bing.com

6. 特定AT指令​

RM500U-Q支持标准的AT指令集，详细请参考移远通信模组通用指南的AT指令部分。

6.1. RM500U-Q特有AT指令​

# 查询支持的5G频段
echo -e "AT+QNWPREFCFG=\"nr5g_band\"\r\n" > /dev/ttyUSB2 && cat /dev/ttyUSB2

7. 网络共享​

请参考移远通信模组通用指南的网络共享部分，注意将网口名称替换为usb0。

8. 常见问题​

请参考移远通信模组通用指南的FAQ部分。

8.1. RM500U-Q特有问题​

  • 5G网络模式切换：在某些地区可能需要手动切换网络模式以获得最佳性能
  • 温度管理：5G模组工作时发热较大，确保设备有良好的散热条件
  • M.2接口兼容性：确保使用正确的M.2转接板，不同型号可能有差异
