OS04A10 / OV13855 MIPI 摄像头使用指南

适用范围：本文提供了在 LKD3576、LKD3588、LKD3562、LKB1126BP 系列设备上使用 OV13855；在 LKD3588、LKB1126BP、HI3403、HI3519 系列设备上使用 os04a10 摄像头的使用方法。

1. 模组介绍

在开始操作前，请务必确认一下基础信息，避免硬件损坏或功能异常：

摄像头型号	分辨率	接口类型	资料
os04a10	400万像素	30Pin 0.5mm 间距 FPC 插座	os04a10 资料
ov13855	1300万像素	30Pin 0.5mm 间距 FPC 插座	ov13855 资料

需要购买配件的话，可以从这里下单：点击购买。

2. 硬件连接

注意

摄像头FPC接口有严格正反方向，接反会短路烧坏模组，必须按下文"接线图"所示方向接入主板。
不可带电拔插摄像头，避免带电操作导致短路。

2.1. RK3576系列

LKD3576

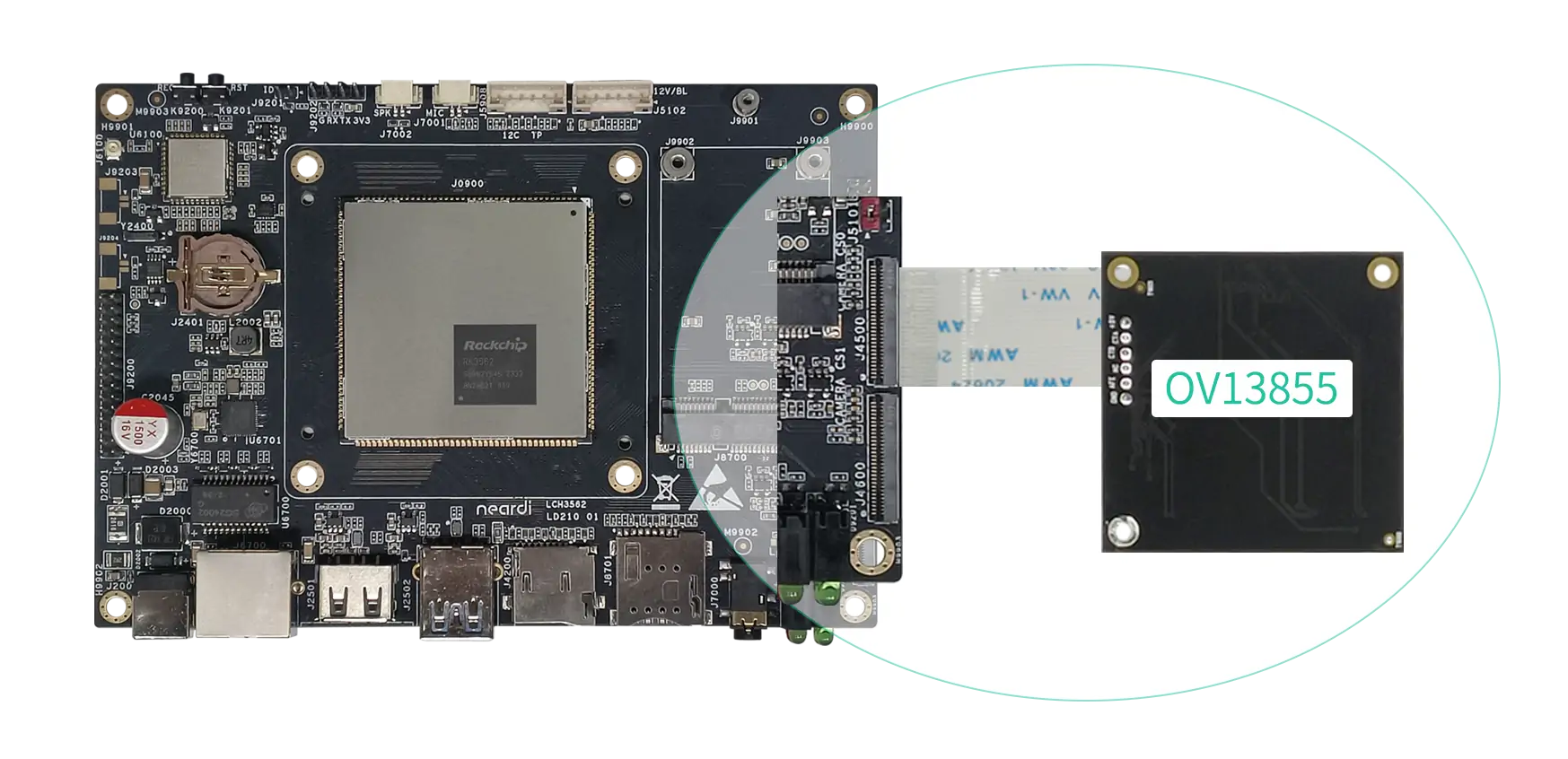

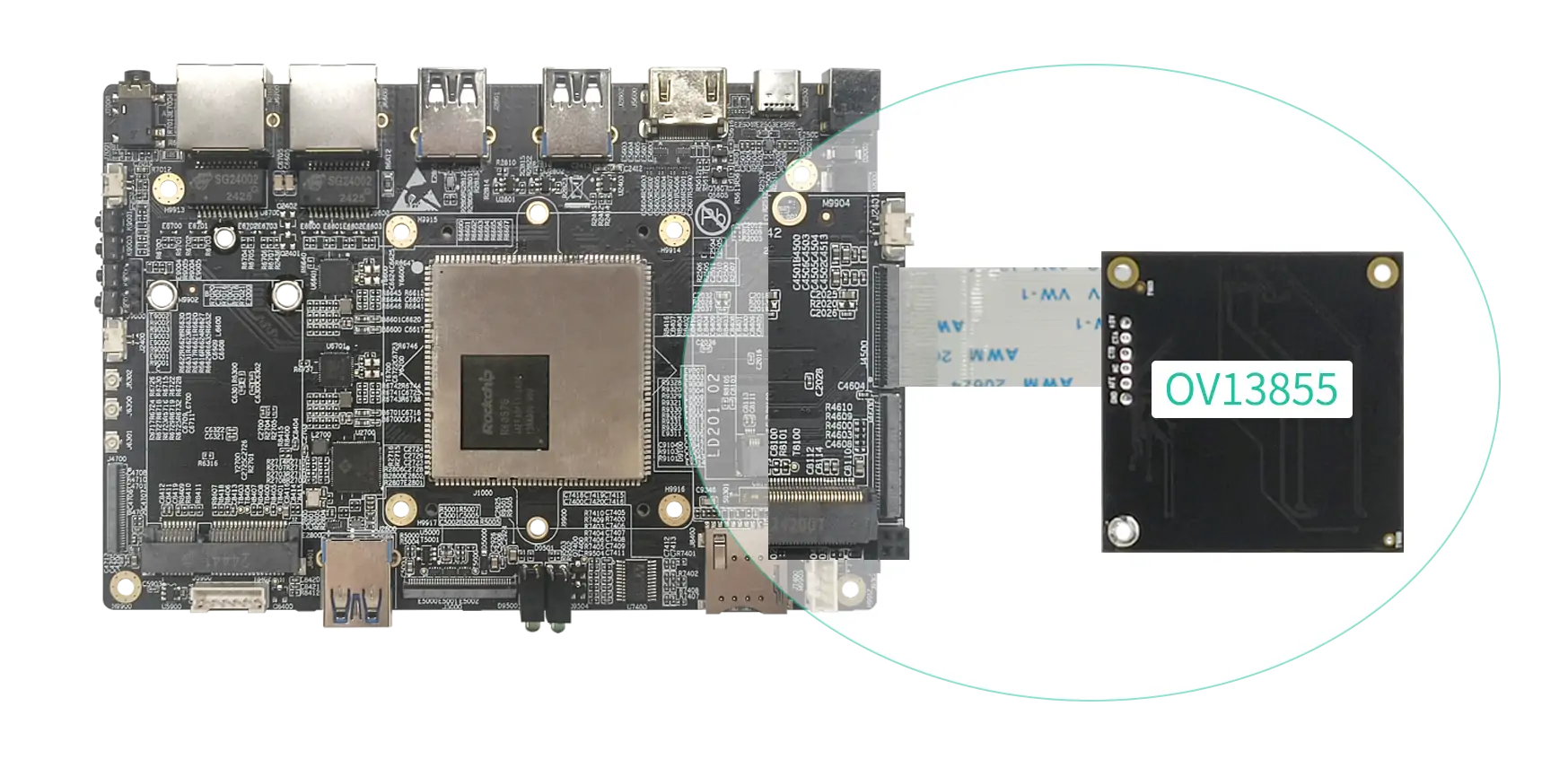

接线图正面：

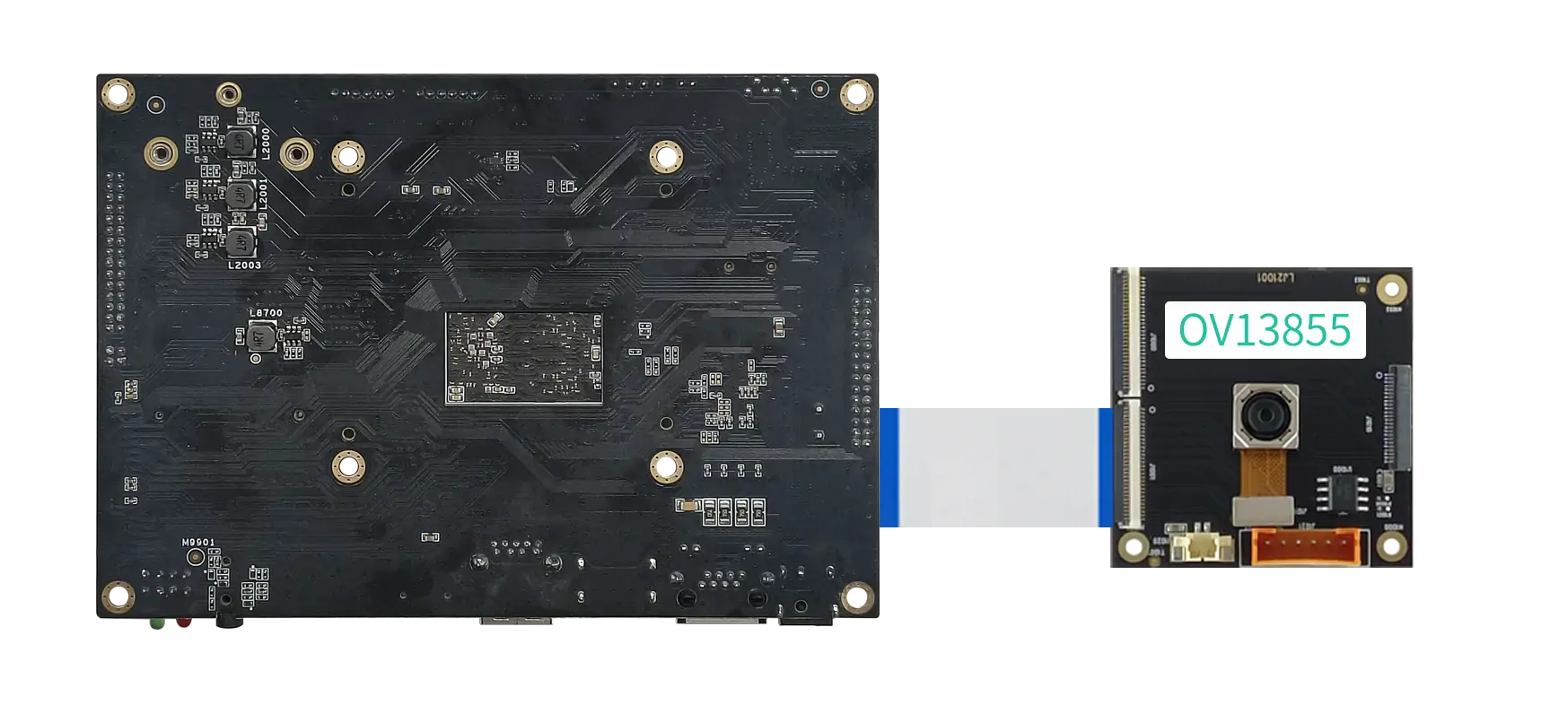

接线图反面：

2.2. RK3588系列

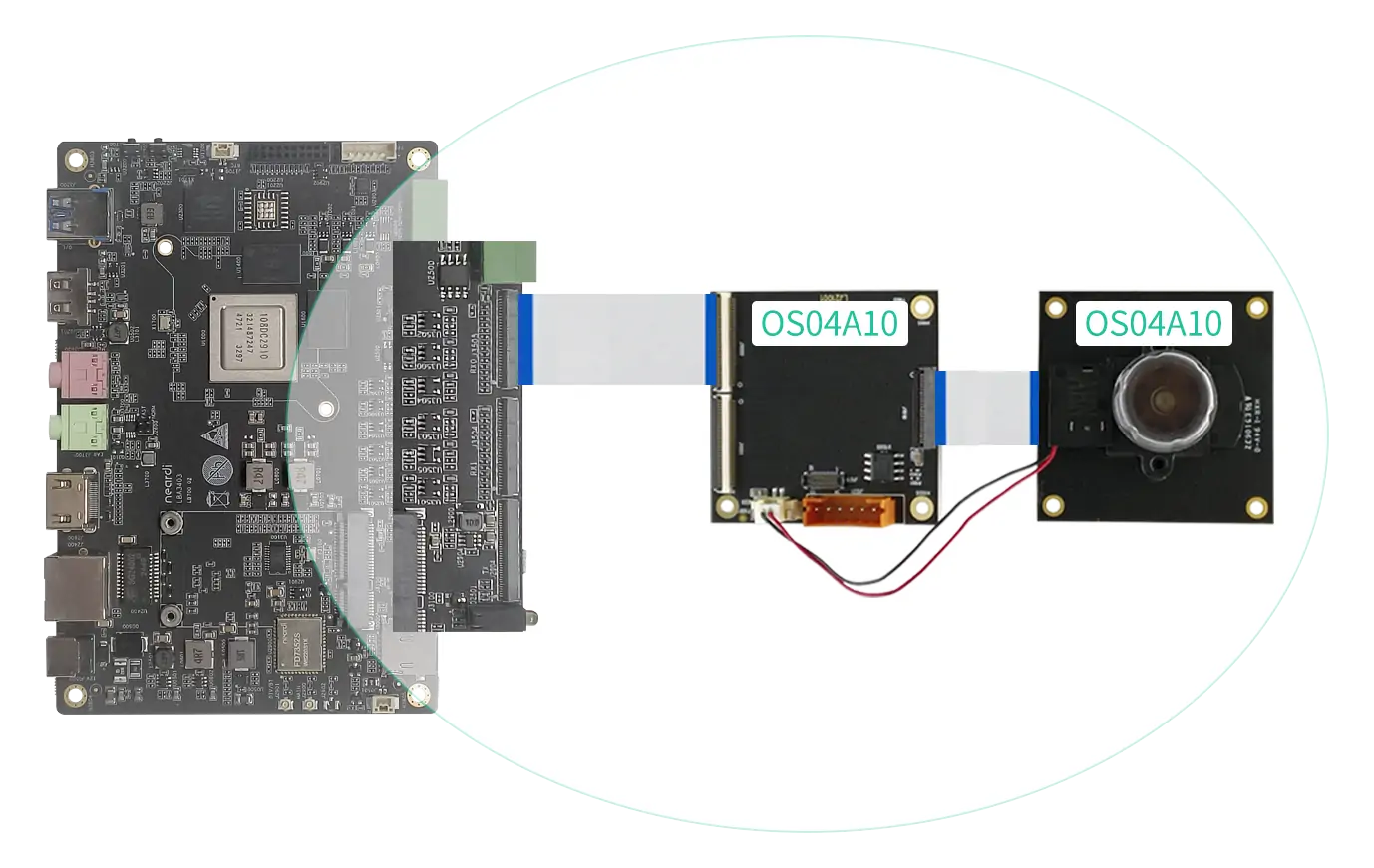

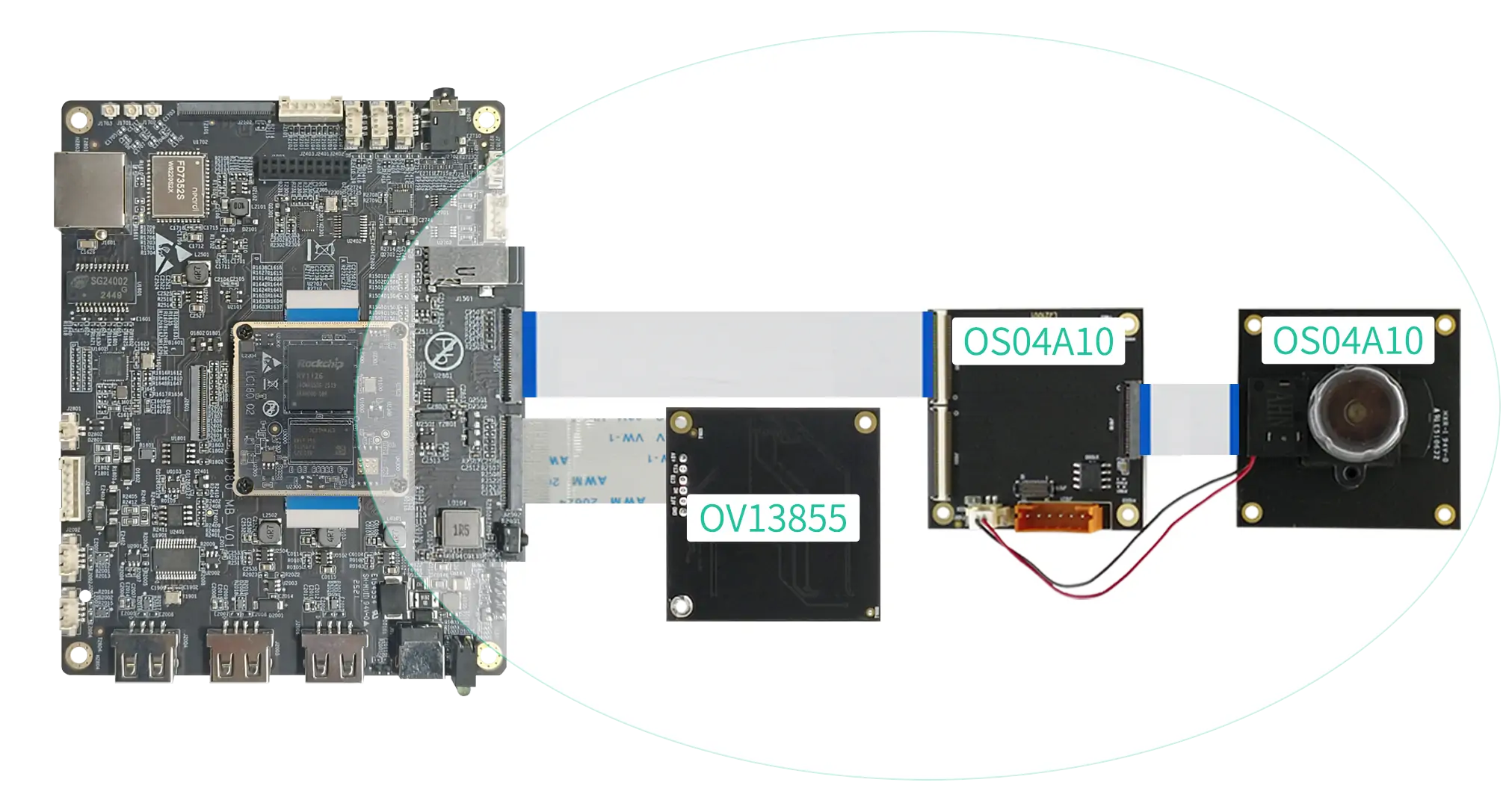

LKD3588

2.3. RK3562系列

LKD3562

接线图正面：

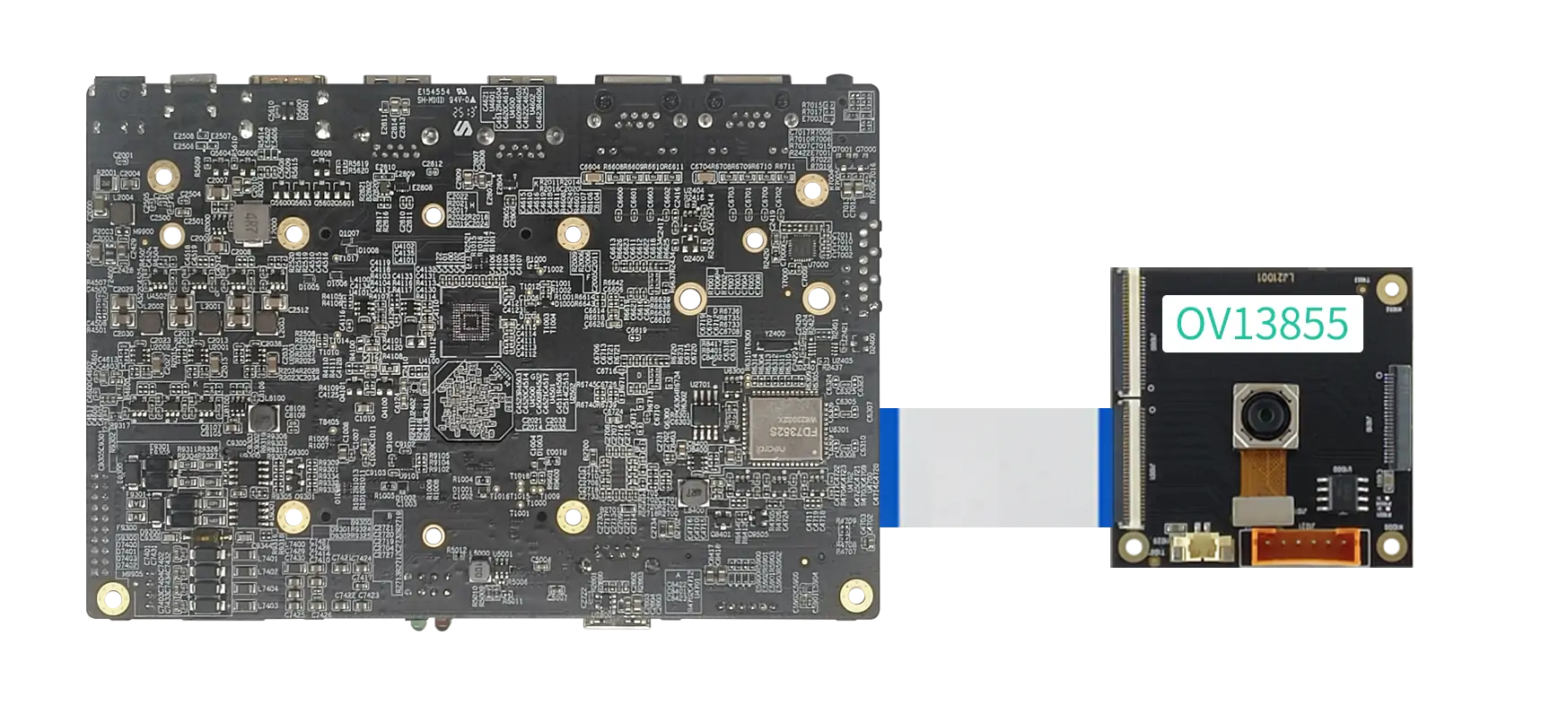

接线图反面：

2.4. RV1126系列

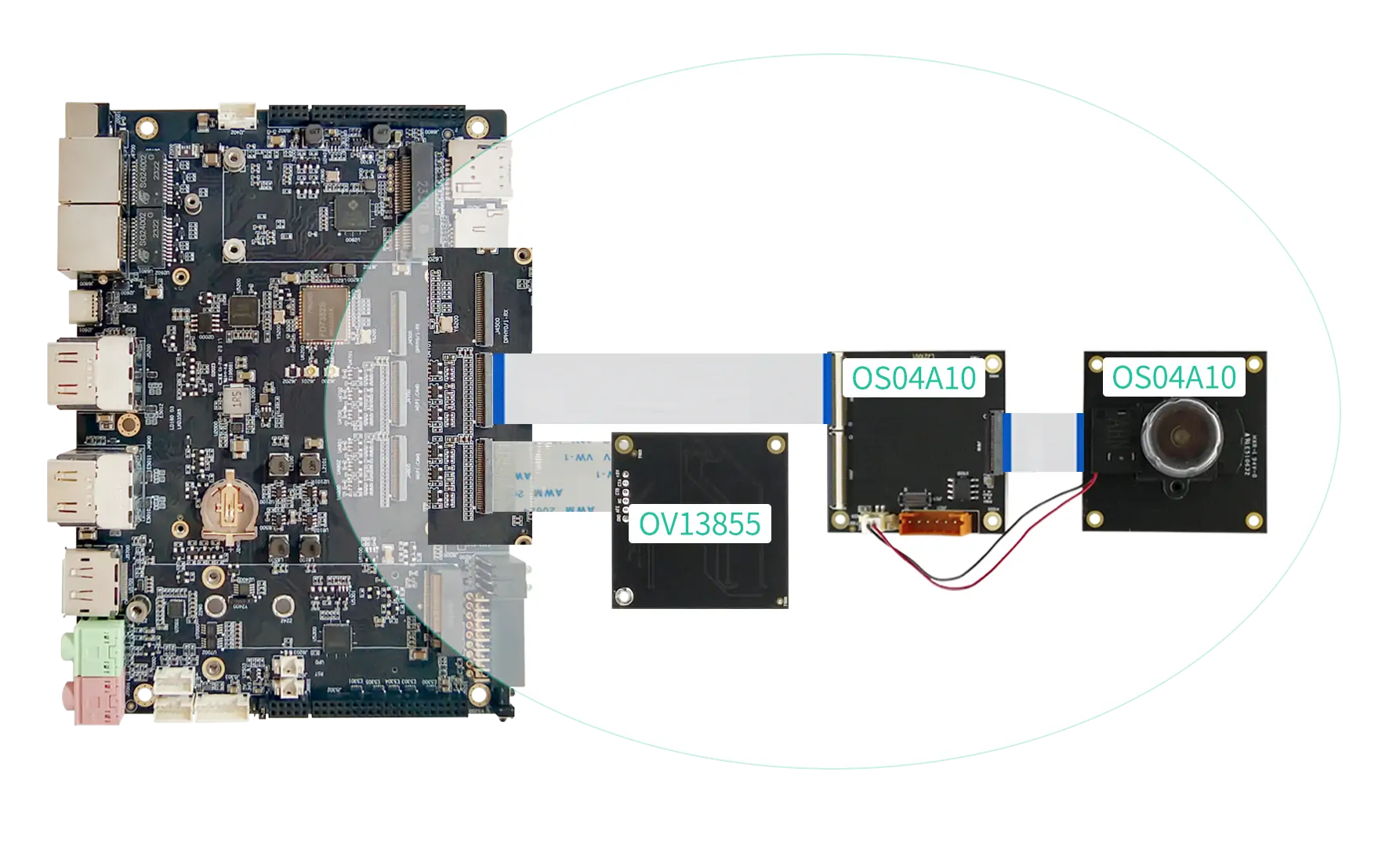

LKB1126BP

2.5. HI3519系列

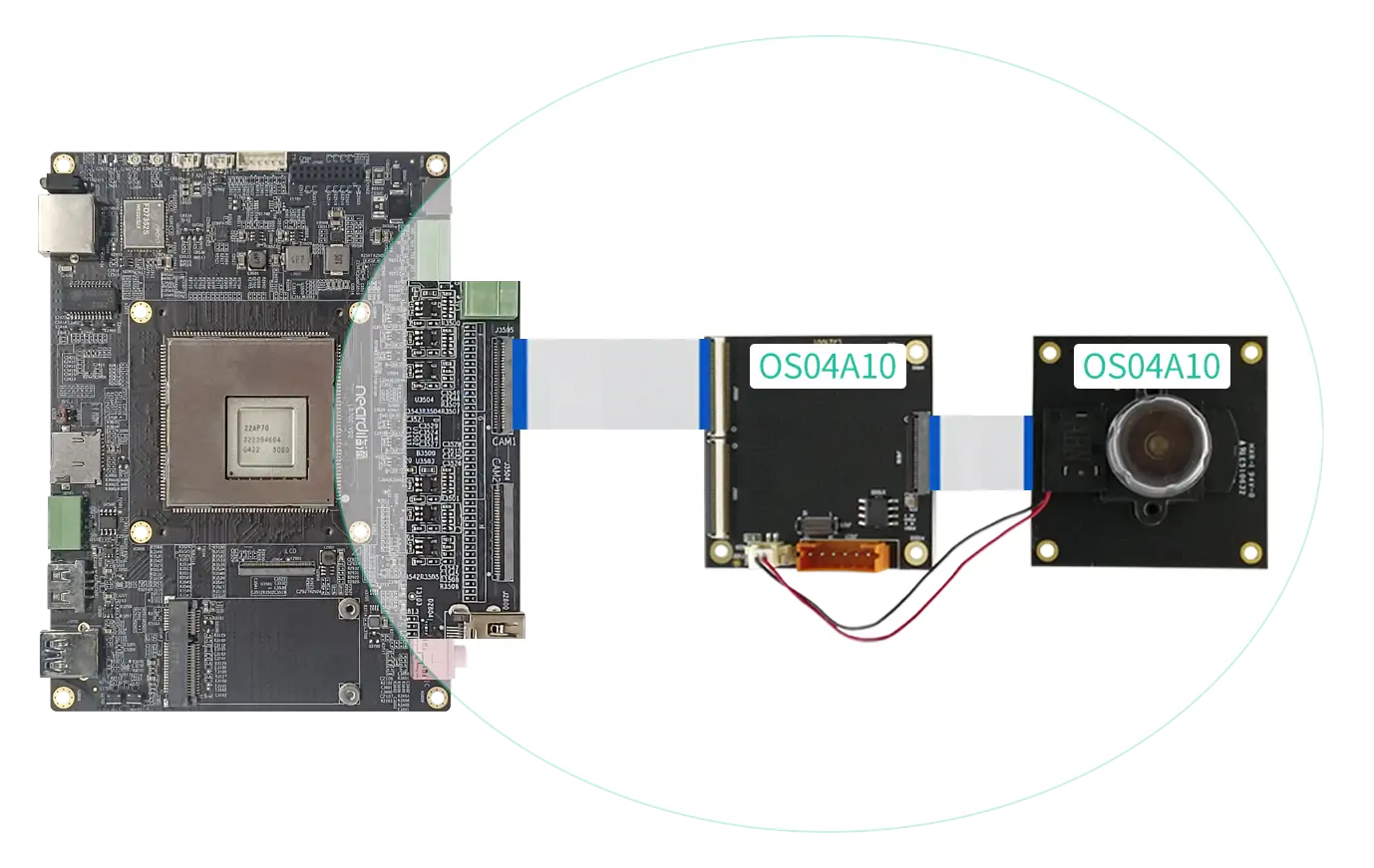

LKD3519AV200

2.6. HI3403系列

LBA3403V100

3. 使用GStreamer采集视频

这里以LKD3588接入os04a10和ov13855摄像头为例

使用v4l2-ctl --list-devices命令查看摄像头节点，如下所示：

neardi@LKD3588:~$ v4l2-ctl --list-devices

rkisp_mainpath (platform:rkisp0-vir0):
        /dev/video22    # os04a10视频采集节点
        /dev/video23
        /dev/video24
        /dev/video25
        /dev/video26
        /dev/video27
        /dev/video28
        /dev/media2

rkisp_mainpath (platform:rkisp1-vir1):
        /dev/video31    # ov13855视频采集节点
        /dev/video32
        /dev/video33
        /dev/video34
        /dev/video35
        /dev/video36
        /dev/video37
        /dev/media3

找到mainpath下的第一个节点作为视频采集节点，分别是/dev/video22和/dev/video31。

使用GStreamer打开videoX

gst-launch-1.0 v4l2src device=/dev/videoX ! \
	video/x-raw,format=NV12,width=1280,height=720, framerate=30/1 ! \
	fpsdisplaysink

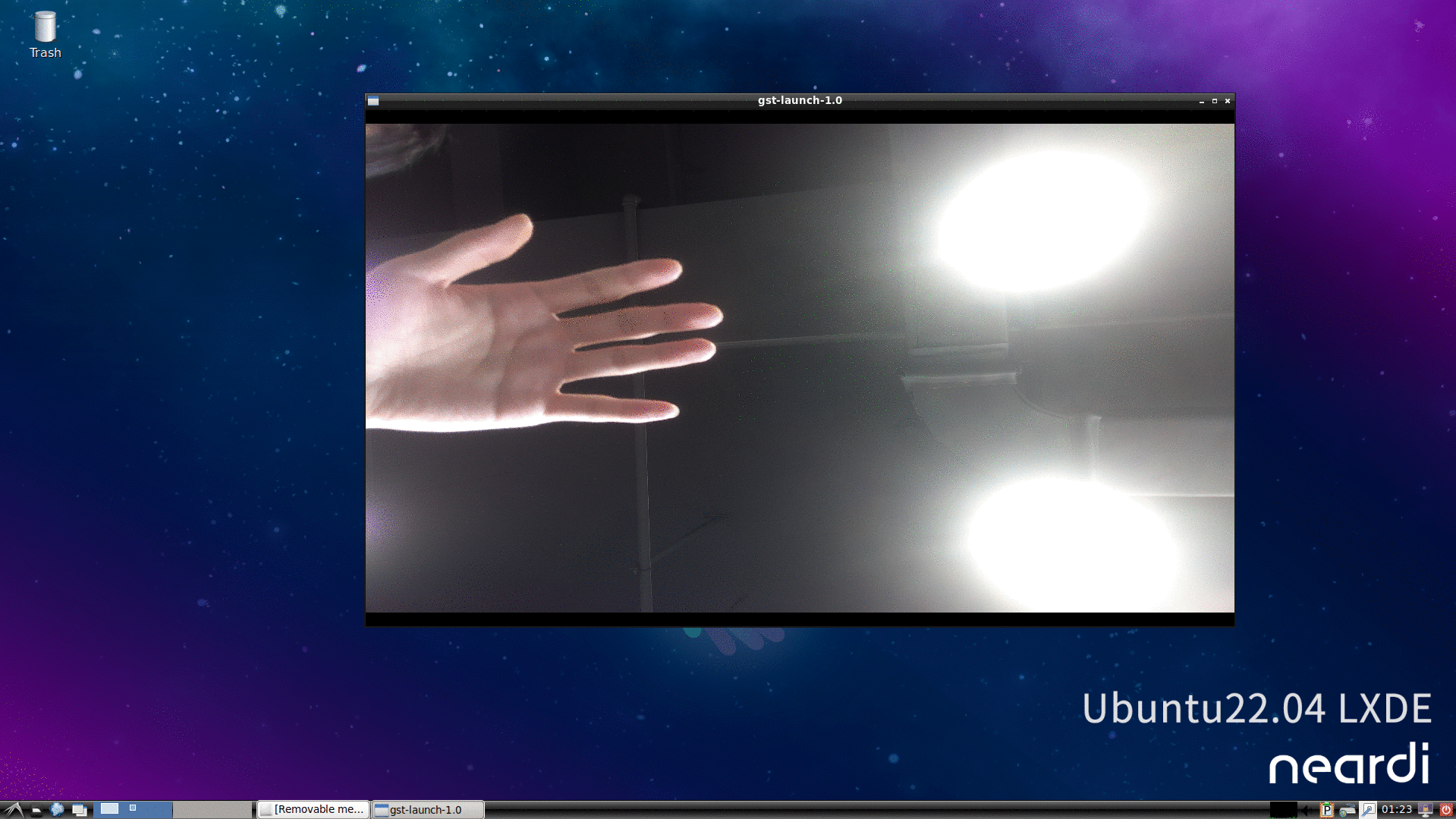

打开状态如图所示：

4. 使用v4l2-ctl工具抓图

4.1. 抓图

抓取输出的 1 帧 NV12 数据保存到/tmp/output.yuv，分辨率为 1920x1080。在保存数据前，先丢弃前面 3 帧(即前面 3 帧虽然返回给 userspace，但不保存到文件)。

v4l2-ctl -d /dev/videoX  --set-fmt-video=width=1920,height=1080,pixelformat=NV12  --stream-mmap=3  --stream-skip=3  --stream-to=/tmp/output.yuv  --stream-count=1  --stream-poll

-d，指定操作对象为/dev/videoX设备。
–set-fmt-video，指定了宽高及pxielformat(用FourCC表示)。 NV12即用 FourCC 表示的 pixelformat。
–stream-mmap，指定 buffer 的类型为 mmap，即由 kernel 分配的物理连续的或经过iommu 映射的buffer。
–stream-skip，指定丢弃(不保存到文件)前 3 帧。
–stream-to，指定帧数据保存的文件路径。
–stream-count，指定抓取的帧数，不包括–stream-skip 丢弃的数量。
–stream-poll，该选项指示 v4l2-ctl 采用异步 IO，即在 dqbuf 前先用 select 等等帧数据完成，从而保证 dqbuf 不阻塞。否则 dqbuf 将会阻塞直到有数据帧到来。

抓图正常返回结果：

<<<<

抓图异常返回结果：

could not open /camera.out for writing
		VIDIOC_STREAMON returned -1 (Operation not permitted)

检查FPC线是否接反。
检查FPC线是否松动。
检查摄像头是否接好。
更换FPC线或摄像头。

4.2 查看图像

4.2.1. 使用ffmpeg命令查看摄像头图像

使用ffmpeg命令查看摄像头图像，如下所示：

$ ffmpeg -pix_fmt nv12 -s 1920x1080 -i output.yuv result.jpg

格式要匹配，否则无法正常成像

可以使用ffmpeg -pix_fmts命令查看ffmpeg支持的格式

直接播放图像：

$ ffplay -f rawvideo -pix_fmt nv12 -s 1920x1080 ./output.yuv

4.2.2. 在Windows下查看摄像头图像

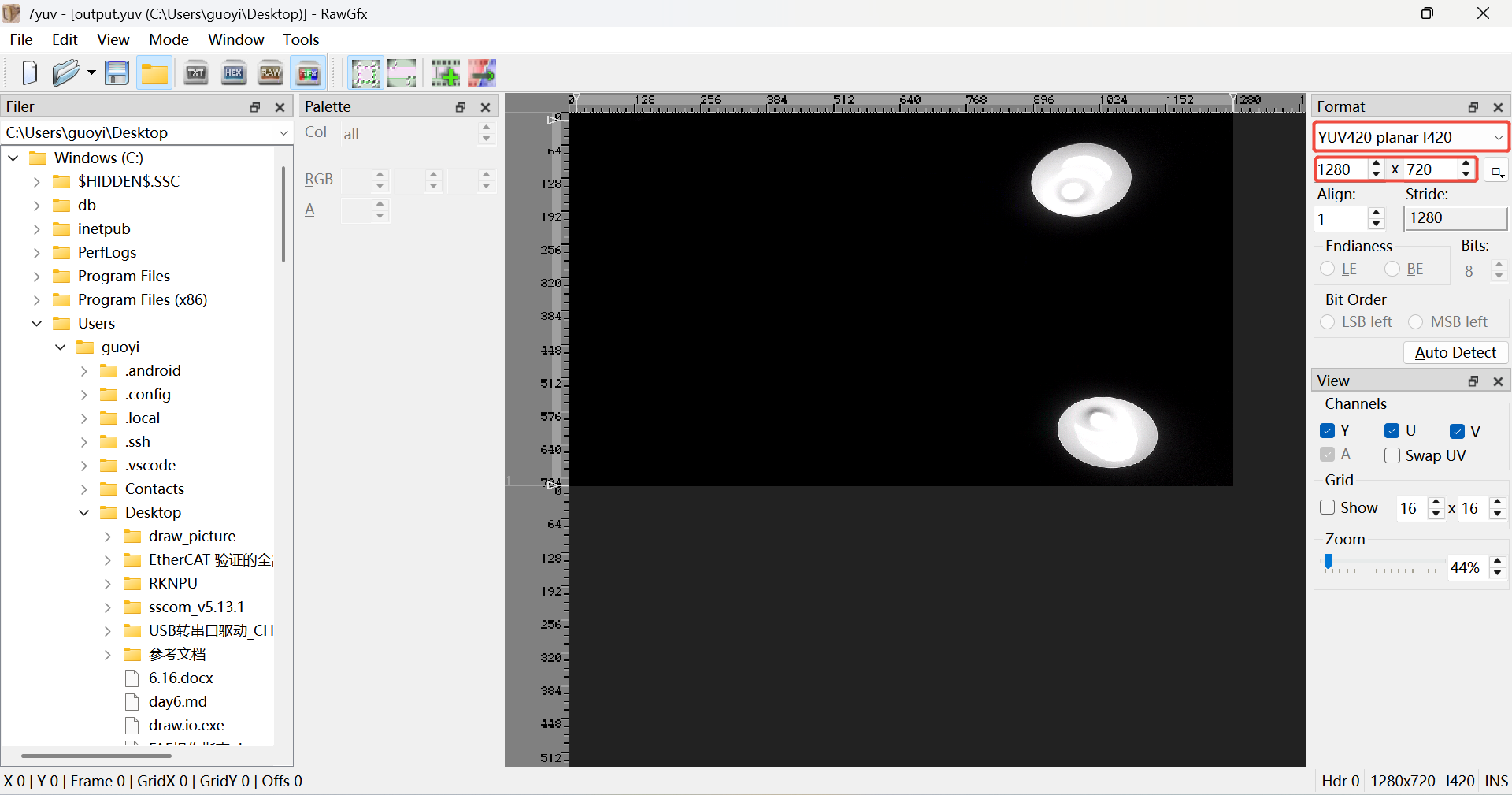

在Windows下查看摄像头图像，可以使用7yuv软件 http://datahammer.de/。

打开软件后，点击File->Open，选择output.yuv文件打开。设置Format为yvu420，Width为1920，Height为1080。此时，就可以看到摄像头图像了。

5. V4L2命令补充

5.1. 获取摄像头格式

使用v4l2-ctl -d /dev/videoX --list-formats-ext命令获取摄像头格式，/dev/videoX替换为实际摄像头节点，如下所示：

neardi@LKD3588:~$ v4l2-ctl -d /dev/video31 --list-formats-ext
ioctl: VIDIOC_ENUM_FMT
        Type: Video Capture Multiplanar

        [0]: 'UYVY' (UYVY 4:2:2)
                Size: Stepwise 32x32 - 4224x3136 with step 8/8
        [1]: 'NV16' (Y/UV 4:2:2)
                Size: Stepwise 32x32 - 4224x3136 with step 8/8
        [2]: 'NV61' (Y/VU 4:2:2)
                Size: Stepwise 32x32 - 4224x3136 with step 8/8
        [3]: 'NV21' (Y/VU 4:2:0)
                Size: Stepwise 32x32 - 4224x3136 with step 8/8
        [4]: 'NV12' (Y/UV 4:2:0)
                Size: Stepwise 32x32 - 4224x3136 with step 8/8
        [5]: 'NM21' (Y/VU 4:2:0 (N-C))
                Size: Stepwise 32x32 - 4224x3136 with step 8/8
        [6]: 'NM12' (Y/UV 4:2:0 (N-C))
                Size: Stepwise 32x32 - 4224x3136 with step 8/8

比如，上面的输出表示摄像头支持UYVY、NV16、NV12、NM12等格式，我们选择NV12格式。

5.2. 获取指定摄像头详细信息

执行以下命令，/dev/videoX替换为实际摄像头节点：

root@RK3568:/home/neardi# v4l2-ctl --all --device /dev/videoX
Driver Info:
        Driver name      : rkisp_v6
        Card type        : rkisp_mainpath
        Bus info         : platform:rkisp1-vir1
        Driver version   : 2.9.0
        Capabilities     : 0x84201000
                Video Capture Multiplanar
                Streaming
                Extended Pix Format
                Device Capabilities
        Device Caps      : 0x04201000
                Video Capture Multiplanar
                Streaming
                Extended Pix Format
Media Driver Info:
        Driver name      : rkisp1-vir1
        Model            : rkisp0
        Serial           :
        Bus info         : platform:rkisp1-vir1
        Media version    : 6.1.99
        Hardware revision: 0x00000000 (0)
        Driver version   : 6.1.99
Interface Info:
        ID               : 0x03000007
        Type             : V4L Video
Entity Info:
        ID               : 0x00000006 (6)
        Name             : rkisp_mainpath
        Function         : V4L2 I/O
        Pad 0x01000009   : 0: Sink
          Link 0x0200000a: from remote pad 0x1000004 of entity 'rkisp-isp-subdev' (Unknown V4L2 Sub-Device): Data, Enabled
Priority: 2
Format Video Capture Multiplanar:
        Width/Height      : 1920/1080
        Pixel Format      : 'NV12' (Y/UV 4:2:0)
        Field             : None
        Number of planes  : 1
        Flags             :
        Colorspace        : sRGB
        Transfer Function : Rec. 709
        YCbCr/HSV Encoding: Rec. 709
        Quantization      : Full Range
        Plane 0           :
           Bytes per Line : 1920
           Size Image     : 1382400
Selection Video Capture: crop, Left 0, Top 0, Width 4224, Height 3136, Flags:
Selection Video Capture: crop_bounds, Left 0, Top 0, Width 4224, Height 3136, Flags:
Selection Video Output: crop, Left 0, Top 0, Width 4224, Height 3136, Flags:
Selection Video Output: crop_bounds, Left 0, Top 0, Width 4224, Height 3136, Flags:

Image Processing Controls

                     pixel_rate 0x009f0902 (int64)  : min=0 max=1000000000 step=1 default=1000000000 value=432000000 flags=read-only, volatile

5.3. 列出设备控制值

执行以下命令，列出设备控制值，/dev/videoX替换为实际摄像头节点：

v4l2-ctl --list-ctrls --device /dev/videoX

正确输出结果：

neardi@LKD3588:~$ v4l2-ctl --list-ctrls --device /dev/videoX

Image Processing Controls

                     pixel_rate 0x009f0902 (int64)  : min=0 max=1000000000 step=1 default=1000000000 value=432000000 flags=read-only, volatile

执行以下命令，设置像素速率参数：

v4l2-ctl -d /dev/videoX --set-ctrl 'pixel_rate=500000000'
v4l2-ctl -d /dev/videoX --get-ctrl 'pixel_rate'
pixel_rate: 500000000

6. GStreamer命令补充

6.1. 使用GStreamer捕获视频

执行以下命令，捕获视频，/dev/videoX替换为实际摄像头节点：
```
gst-launch-1.0 -vvv v4l2src device=/dev/videoX ! videoconvert ! video/x-raw,format=NV12,width=1920,height=1080 ! autovideosink
```
-v：显示基本的管道信息（如元素创建、连接状态等）。

-vv：在 -v 的基础上，增加更多细节（如数据流格式协商、参数配置等）。

-vvv：最高级别的详细模式，会输出最完整的调试信息，包括每一步的数据处理过程、缓冲区传递、错误调试细节等，适合排查管道配置或运行时的问题。

录制H264格式视频

录制

gst-launch-1.0 v4l2src device=/dev/videoX ! video/x-raw,width=1920,height=1080,framerate=30/1 ! videoconvert ! mpph264enc ! h264parse ! filesink location=output.h264

播放

gst-launch-1.0 filesrc location=output.h264 ! h264parse ! mppvideodec ! videoconvert ! autovideosink sync=false

6.2. GStreamer常用核心插件

以下列出部分GStreamer插件，更多GStreamer内容请前往sdk\docs\cn\Linux\Multimedia\Rockchip_User_Guide_Linux_Gstreamer_CN.pdf查看。

插件分类	插件名称	核心功能	示例
数据源插件	v4l2src	读取 Linux 系统下 V4L2 设备（摄像头、视频采集）的原始视频流	gst-launch-1.0 v4l2src device=/dev/video0 ! video/x-raw,width=1920,eight=1080 ! autovideosink 参数：device（指定设备节点，如/dev/video0）
	filesrc	从本地文件读取数据（支持视频、音频、图片等任意格式）	gst-launch-1.0 uridecodebin uri=rtsp://admin:123456@192.168.1.100/stream1 ! autovideosink 参数：uri（指定资源地址）
视频处理插件	videoconvert	转换视频流的像素格式（如 NV12→RGB、YUYV→I420），解决格式不兼容问题	gst-launch-1.0 v4l2src device=/dev/video0 ! video/x-raw,format=NV12 ! videoconvert ! video/x-raw,format=RGB ! autovideosink 无强制参数，自动适配前后格式
	videoscale	调整视频分辨率（支持任意缩放比例，可指定插值算法）	gst-launch-1.0 v4l2src device=/dev/video0 ! video/x-raw,width=3840,height=2160 ! videoscale ! video/x-raw,width=1920,height=1080 ! autovideosink 参数：method（插值算法，如nearest-neighbor、bilinear）
	videocrop	裁剪视频画面（按像素或比例切除边缘，保留指定区域）	gst-launch-1.0 v4l2src device=/dev/video0 ! video/x-raw,width=1920,height=1080 ! videocrop left=100 right=100 top=50 bottom=50 ! autovideosink 参数：left/right/top/bottom（各方向裁剪像素数）
	fpsdisplaysink	实时显示视频帧率（FPS），同时支持视频渲染，方便性能调试	gst-launch-1.0 v4l2src device=/dev/video0 ! video/x-raw,framerate=30/1 ! fpsdisplaysink参数：sync（是否同步帧率，false可避免卡顿）
视频编解码插件	x264enc	基于 x264 库的 H.264 视频编码器，支持多种码率控制（CBR/VBR）	gst-launch-1.0 v4l2src device=/dev/video0 ! video/x-raw,width=1920,height=1080 ! x264enc bitrate=4000 ! h264parse ! filesink location=output.h264 参数：bitrate（码率，单位 kbps）、speed-preset（编码速度，ultrafast最快，slow质量最好）
	mpph264enc	��瑞芯微（RK）平台硬件 H.264 编码器，低 CPU 占用，适合嵌入式设备	gst-launch-1.0 v4l2src device=/dev/video0 ! video/x-raw,width=1920,height=1080 ! mpph264enc ! h264parse ! filesink location=output.h264 参数：bitrate（码率）、gop-size（关键帧间隔）
	h264parse	解析 H.264 码流，添加或修正 NALU 边界、时间戳，为解码 / 封装做准备	gst-launch-1.0 filesrc location=input.h264 ! h264parse ! mppvideodec ! autovideosink 无强制参数，自动解析码流
	mppvideodec	瑞芯微平台硬件视频解码器，支持 H.264/H.265（HEVC）等格式，低延迟	gst-launch-1.0 filesrc location=input.h265 ! h265parse ! mppvideodec ! autovideosink 参数：low-latency（是否开启低延迟模式，true/false）
渲染与输出插件	autovideosink	自动选择系统最优的视频渲染插件（如 X11→xvimagesink、Wayland→waylandsink）	gst-launch-1.0 v4l2src device=/dev/video0 ! autovideosink 参数：sync（是否同步视频与系统时钟，false可解决卡顿）
	ximagesink	在 X11 窗口系统下渲染视频（支持窗口大小调整、全屏）	gst-launch-1.0 v4l2src ! ximagesink fullscreen=true 参数：fullscreen（是否全屏）、window-x/window-y（窗口位置）
	filesink	将任意数据流写入本地文件（视频、音频、编码后码流等）	gst-launch-1.0 v4l2src ! x264enc ! h264parse ! filesink location=output.h264 参数：location（文件路径）、append（是否追加到文件，true/false）

7. IQ效果文件

这里只介绍简单让3a跑起来的效果文件命名方法，要好的效果需要找业务申请调试

跑3A需要效果文件，记录isp矫正的各种参数。一般后缀是.json文件，抓图isp的yuv图前，保证有正确的效果文件后，运行rkaiq_3A_server &，然后启动抓取isp的NV12图像。

7.1. IQ文件命名方法

.json文件命名方法，以ov13855为例：ov13855_CMK-OT2016-FV1_default.json，注意文件命名规则是：sensor型号_模块名_镜头名.json

对应设备树如下：

rockchip,camera-module-name = "CMK-OT2016-FV1";
rockchip,camera-module-lens-name = "default";

7.2. 查看aiq版本号

执行以下命令查看版本号

neardi@LKD3588:/lib$ strings librkaiq.so | grep -w AIQ
AIQ IPC UNKNOWN CMD: %d
AIQ v6.0x30.4
         AIQ:       %s
AIQ run with iq bin, iq bin version: %s

7.3. 检查3A是否运行

执行以下命令查看3A是否运行：

ps -aux | grep 3A

正常输出：

neardi@LKD3588:~$ ps -aux | grep 3A
root         327  0.0  0.1 131420  8136 ?        Sl   02:09   0:00 /usr/bin/rkaiq_3A_server
neardi      1564  0.0  0.0   9104  2032 pts/0    S+   02:11   0:00 grep --color=auto 3A

7.4. 3A服务启动

由系统初始化脚本触发启动：

neardi@LKD3588:/lib/systemd/system$ cat rkaiq_3A.service
[Unit]
Description=Enable Rockchip camera engine rkaiq
DefaultDependencies=no
Before=rockchip.service

[Service]
Type=forking
ExecStart=/etc/init.d/rkaiq_3A.sh start
ExecStop=/etc/init.d/rkaiq_3A.sh stop

[Install]
WantedBy=sysinit.target

系统服务启动后，执行/etc/init.d/rkaiq_3A.sh脚本，如下：

neardi@LKD3588:/lib/systemd/system$ cat /etc/init.d/rkaiq_3A.sh
#!/bin/bash

start_3A()
{
    /usr/bin/rkaiq_3A_server 2>&1 | logger -t rkaiq &
}

stop_3A()
{
    killall rkaiq_3A_server || true
}


case "$1" in
  start)
    start_3A
    ;;
  stop)
    stop_3A
    ;;
  reload)
    stop_3A
    start_3A
    ;;
  *)
    echo "Usage: $0 {start|stop}"
    exit 1
    ;;
esac
exit 0

加载IQ配置文件

rkaiq_3A_server扫描/etc/iqfiles/目录下.json配置文件，如ov13855_CMK-OT2016-FV1_default.json。

解析配置文件，提取3A算法的初始化参数：

AE：初始曝光时间范围、增益范围、目标亮度值；
AWB：白平衡色温范围（如 2000K~10000K）、增益校准系数；
AF：对焦区域、步长、搜索策略。

建立与ISP/传感器的通信

通过ioctl系统调用与/dev/video10ISP节点绑定，获取ISP内部统计数据：

AE统计：图像分块亮度均值；
AWB统计：RGB通道均值，色温估计值；
AF统计：相位差数据（PD值）或对比度数据；

之后通过/dev/video31注册回调，用于发送3A调整命令（如修改传感器曝光时间、增益）。

完成以上步骤，初始化3A算法，3A服务进入主循环，实时处理图像数据并调整参数。
