性能调优指南
模型部署后，如果推理速度不达预期，需要先判断性能瓶颈类型，再采用针对性优化策略。性能瓶颈主要分为两类：
-
主机/数据传输性能瓶颈：平台环境、前后处理、数据搬移等引起的耗时，主要消耗CPU、内存或I/O带宽。
-
模型计算性能瓶颈：由模型算子、计算图结构、硬件算力利用率不足引起的耗时，主要消耗后摩M50设备的IPU计算资源。
4.1. 流程
针对不同模型类型，建议使用不同工具进行性能调优，性能评估和调优流程如图所示：

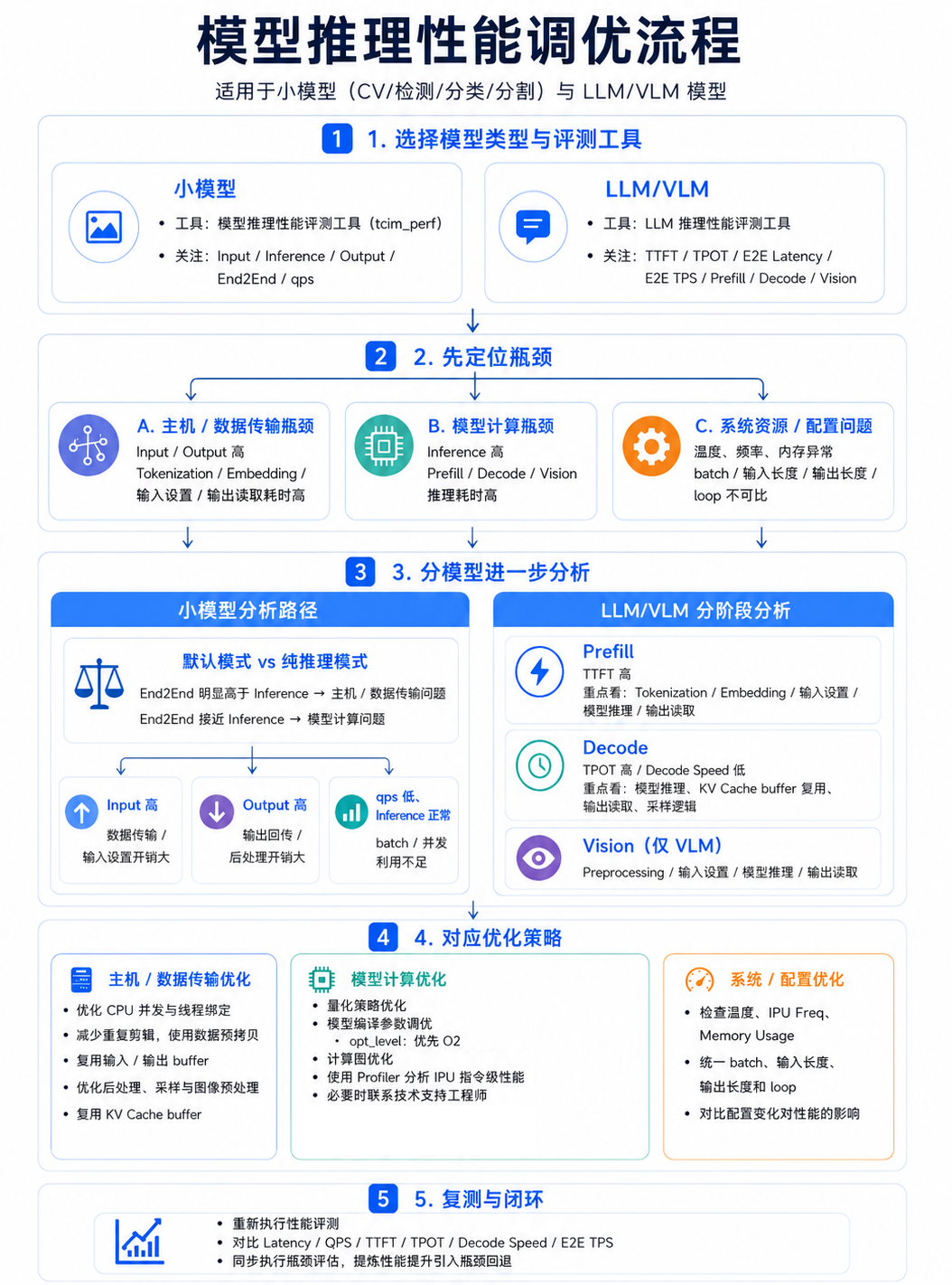

图 4.1 性能评估和调优流程
4.2. 性能评估工具
不同模型类型建议使用不同工具进行性能分析：
| 模型类型 | 推荐工具 | 主要用途 |
|---|---|---|
| 小模型（CV、检测、分类、分割等网络模型） | 模型推理性能评测工具 | 评测编译后模型在后摩M50设备上的延迟和吞吐量，评测输入设置、模型推理和输出读取各阶段耗时。 |
| LLM/VLM模型 | LLM 推理性能评测工具 | 评测Prefill、Decode、Vision和端到端性能，分析Tokenization、Embedding、输入设置、模型推理和输出读取等阶段耗时。 |
4.3. 性能问题映射表
性能调优的第一步是比对各项监控指标。以下列出核心问题来源及其特征：
| 问题来源 | 典型表现 |
|---|---|
| 主机/数据传输性能瓶颈 | Tokenization、Embedding、数据传输、输入设置、输出回传或后处理耗时较高。 |
| 模型计算性能问题 | 模型主体推理耗时较高，设备计算阶段成为瓶颈。 |
| 系统资源问题 | 温度、功耗、频率或内存影响性能稳定性。 |
| 测试配置问题 | batch、输入长度、输出长度或 loop 配置不一致，导致结果不可比。 |
4.4. 小模型（CV/检测/分类/分割）性能瓶颈定位
模型推理性能评测工具用于评估编译后网络模型在M50后摩设备上的推理性能。工具会输出延迟和吞吐量指标，帮助判断耗时主要来自模型推理，还是来自输入输出和数据传输。
4.4.1. 使用方法
4.4.1.1. 环境依赖
该工具支持平台如下：
- Linux系统：
Ubuntu 20.04及以上版本（x86_64或AArch64）
-
Windows系统：
- Windows11
-
Android系统：
-
操作系统：Android 15 (API level 35)
-
CPU 架构：arm64‑v8a
-
内核版本：Linux 6.1
-
开发调试工具：adb (Android Debug Bridge)
-
注：adb 工具默认不随系统安装。
4.4.1.2. 运行环境
工具可在下面环境中运行：
- 软件平台Docker镜像：
（仅支持Linux系统）软件平台提供的 Docker 镜像已预置工具运行所需环境。有关Docker镜像的安装与部署，参看 《快速入门指南》。
- 运行时开发工具包：
可使用运行时开发工具包 houmo_tcim_runtime_<target_hw>_${distro}_$arch-<release>.tar.gz。详情参看 《TCIM用户指南》。
4.4.1.3. Linux环境准备
工具使用前，执行下面指令配置运行环境：
-
下载应用开发示例包。
-
登录后摩开发者社区。
-
在 请先选择板级类别 下拉列表中选择使用的后摩板级产品。
-
在版本列表中选择下载的版本号，再在 AI模型类别筛选器 、平台架构筛选器 、操作系统筛选器 下拉菜单中分别选择AI模型类型、平台架构和操作系统，找到资源名为示例代码 的下载资源，选中该资源左边复选框。
-
点击 直接下载 、wget链接 、批量直接下载 或 wget批量下载 按钮。
-
该工具位于应用开发示例包 houmo-examples-<target_hw>_<release>.zip 中 houmo-examples-xh2/tools/tcim_perf 目录下。
-
将应用开发示例包拷贝到 可运行环境。
-
在
houmo-examples-xh2目录下执行下面命令设置环境变量：
source env.sh
- 在
houmo-examples-xh2/tools/tcim_perf目录下，执行下面命令编译：
cd tools/tcim_perf/
./build.sh
编译完成后，生成 tcim_perf 可执行文件，位于 tools/bin 目录下。
4.4.1.4. Android环境准备
工具使用前，执行下面指令配置运行环境：
-
Android设备端环境准备：配置最新版本Android驱动和固件镜像，详情参看《软件平台驱动安装指南》和 《HmUpdateTool工具使用指南》。
-
主机端，设置Android NDK。
-
下载官方Android NDK 软件包。该工具仅在
android-ndk-r28c版本上验证通过。如使用其他版本，请根据实际环境进行适配。 -
设置
NDK_PATH环境变量，指向 Android NDK 软件包的解压路径。
-
-
主机端，配置应用开发示例：
-
download。
-
执行下面指令解压应用开发示例包。
-
unzip houmo-examples-<target_hw>_<release>.zip
解压后为 houmo-examples-xh2/ 文件夹。
3. 设置环境变量：
cd houmo-examples-xh2
source env.sh
-
主机端，配置Android驱动：
-
下载新版本Android驱动安装包。
-
登录后摩开发者社区 。
-
在 请先选择板级类别 下拉列表中选择使用的后摩板级产品。
-
在版本列表中选择下载的版本号，再在 AI模型类别筛选器 、平台架构筛选器 、操作系统筛选器 下拉菜单中分别选择AI模型类型、平台架构和操作系统，找到资源名为芯片驱动 的下载资源，选中该资源左边复选框。
-
点击 直接下载 、wget链接 、批量直接下载 或 wget批量下载 按钮，下载驱动安装包。
-
-
执行下面指令解压驱动安装包。
-
tar -xzf houmo-drv-<target_hw>_<release>_android_$arch.tar.gz
解压后为 houmo-drv-xh2。
3. 设置 `HOUMO_SDK_PATH` 环境变量，指向驱动安装包的解压路径，示例如下：
export HOUMO_SDK_PATH=/home/houmo-drv-xh2
-
主机端，配置运行时开发工具包：
-
下载新版本运行时开发工具包。
-
登录后摩开发者社区。
-
在 请先选择板级类别 下拉列表中选择使用的后摩板级产品。
-
在版本列表中选择下载的版本号，再在 AI模型类别筛选器 、平台架构筛选器 、操作系统筛选器 下拉菜单中分别选择AI模型类型、平台架构和操作系统，找到资源名为Runtime SDK 的下载资源，选中该资源左边复选框。
-
点击 直接下载 、wget链接 、批量直接下载 或 wget批量下载 按钮。
-
-
执行下面指令解压运行时开发工具包。
-
tar -xzf houmo-tcim-runtime-<target_hw>_<release>_${distro}_$arch.tar.gz
解压后为 houmo-tcim-runtime-xh2。
3. 设置 `TCIM_RUNTIME_PATH` 环境变量，指向运行时开发工具包的解压路径，示例如下：
export TCIM_RUNTIME_PATH=/home/houmo-tcim-runtime-xh2
- 在主机端，进入
houmo-examples-xh2/tools/tcim_perf目录下，执行下面指令编译工具：
./build_ndk.sh
编译完成后，生成 tcim_perf 可执行文件，位于 tools/android 目录下。
- 在主机端，将生成的
tcim_perf传输到Android设备的/data/houmo目录：
adb push tcim_perf /data/houmo
- 在主机端，将运行时开发工具包解压后文件夹
houmo-tcim-runtime-xh2传输到Android设备的/data/houmo目录：
adb push houmo-tcim-runtime-xh2 /data/houmo
- 在主机端，将要评测的模型文件传输到Android设备的
/data/houmo目录，示例如下：
adb push resnet50.hmm /data/houmo
- 在主机端，通过 adb 进入Android设备开发板命令行，并获取 root 权限：
adb shell
su
- 在Android设备端，设置环境变量：
export TCIM_BACKEND=Xh2HalBackend
export TCIM_RUNTIME_PATH=$TCIM_RUNTIME
export LD_LIBRARY_PATH=$LD_LIBRARY_PATH:/data/houmo/houmo_drv_xh2/hal/lib
其中 $TCIM_RUNTIME 为传输的运行时开发工具包的路径，如 /data/houmo/houmo-tcim-runtime-xh2。
执行以上步骤后，即可在 Android 环境下使用 tcim_perf 工具。
4.4.1.5. Windows环境准备
工具使用前，执行下面指令配置运行环境：
-
下载应用开发示例包。
-
登录后摩开发者社区。
-
在 请先选择板级类别 下拉列表中选择使用的后摩板级产品。
-
在版本列表中选择下载的版本号，再在 AI模型类别筛选器 、平台架构筛选器 、操作系统筛选器 下拉菜单中分别选择AI模型类型、平台架构和操作系统，找到资源名为示例代码 的下载资源，选中该资源左边复选框。
-
点击 直接下载 、wget链接 、批量直接下载 或 wget批量下载 按钮。
-
该工具位于应用开发示例包 houmo-examples-<target_hw>_<release>.zip 中 houmo-examples-xh2\tools\tcim_perf 目录下。
-
将应用开发示例包拷贝到 可运行环境。
-
在
houmo-examples-xh2目录下执行下面命令设置环境变量：
注意
必须使用管理员权限打开命令行提示符窗口。
1. 清除历史环境变量设置：
env.bat --reset
指令执行过程中可能需要设置 HOUMO_SDK_PATH、CMAKE_PATH、OPENCV_PATH 等环境变量。
2. 关闭命令行提示符窗口。
3. 使用管理员权限打开命令行提示符窗口，设置环境变量：
env.bat --set
用户需要检查reset指令输出的Warning部分的路径是否正确。如果不正确需要自行删除。
4. 关闭命令行提示符窗口。
4. 执行下面命令编译：
build_win.bat
编译完成后，生成 tcim_perf.exe 可执行文件，位于 tools\tcim_perf\build\Release 目录下。
4.4.1.6. 指令说明
模型推理性能评测工具指令如下：
- Linux / Android 系统：
./tcim_perf -m <binary_model_file_name> [OPTIONS]
- Windows 系统：
tcim_perf.exe -m <binary_model_file_name> [OPTIONS]
指令参数说明如下：
-
-m，--model：必选参数，指定用于推理的模型文件路径（.hmm）。 -
-i，--input：可选参数，指定输入、输出和golden 数据所在文件夹。若未指定，默认为空。 -
-o，--output：可选参数，指定性能结果文件的输出目录，默认为当前工作目录。 -
-w，--warm_up：可选参数，指定 warm up 运行次数，用于在正式评测前预热模型，默认为 1。 -
-b，--batch：可选参数，指定模型 batch 数，仅用于计算正确的 QPS 值，默认为 1。 -
-l，--loops：可选参数，指定模型内部循环次数，仅用于内部测试，默认为 1。 -
-t，--threads：可选参数，指定推理线程数，默认为 1。 -
-d，--devices：可选参数，指定推理所使用的后摩设备数量，需与模型编译时的配置一致，默认为 1。 -
-s，--samples：可选参数，指定测试样本数，默认为 1。 -
-n，--name：可选参数，指定模型名称，用于匹配对应的参考输出数据。 -
-y，--infer_only [<boolean>]：可选参数，用于指定性能统计的时间范围。取值如下：-
false（默认值）：统计端到端完整流程的时间，包括模型推理及输入输出数据拷贝的时间。 -
true：仅统计模型推理时间，不包括模型输入输出数据拷贝的时间。
-
-
-e, --streams：可选参数，模型推理使用的stream数量，默认为4。 -
-p, --module_pool：可选参数，启用模型池进行推理。默认值为关闭状态。设置为true可启用该功能。 -
-c, --modules：可选参数，指定实际加载的最大模型数量，默认值为 IPU 内核数。该参数仅在启用模型池推理时生效。 -
-v, --interval：可选参数，按指定时间间隔（毫秒）构造输入数据并推送至推理任务队列。默认不开启，即在推理开始前将所有输入数据一次性放入任务队列。 -
-q, --queue_length：可选参数，设置推理任务队列的最大长度。当队列中的任务数量超过该值时，程序将中止。该参数仅在配置了--interval参数时生效。 -
-h, --help：可选参数，打印参数说明信息。
4.4.2. 端到端耗时和纯推理耗时
模型推理性能评测工具支持以下测试模式，以用于快速定位性能问题：
-
默认模式 ：执行
tcim_perf -m <binary_model_file_name>指令，统计模型推理端到端耗时。 -
纯推理模式 ：执行
tcim_perf -m <binary_model_file_name> -y true指令，仅统计模型推理耗时。
| 测试方式 | 统计范围 | 用途 |
|---|---|---|
| 默认模式 | 模型推理及输入输出数据拷贝的时间。 | 评估真实端到端性能。 |
| 纯推理模式 | 仅统计模型推理时间，不包括模型输入输出数据拷贝的时间。 | 评估纯模型推理性能。 |
建议对同一模型分别执行默认模式和纯推理模式测试，并按以下方式判断：
-
如果默认模式下的
End2End值明显高于纯推理模式下的Inference值，说明输入输出、数据传输或后处理占比较高。 -
如果默认模式下的
End2End值与纯推理模式下的Inference值接近，说明主要瓶颈在模型计算阶段。 -
如果默认模式下
Input或Output值占比较高，应优先优化主机处理、数据传输或输入输出管理，而不是直接调整模型结构或量化配置。
4.4.3. 关键指标与瓶颈判断
模型推理性能评测工具会输出输入设置、模型推理、输出读取和端到端性能相关指标。可通过这些指标判断性能瓶颈主要来自主机/数据传输阶段，还是来自模型计算阶段。
| 指标 | 说明 | 瓶颈判断 | 优化方向 |
|---|---|---|---|
Input | 数据从主机内存传输到后摩设备内存，并设置到模型输入的耗时。 | 值占比较高时，说明数据传输或输入设置开销较大。 | 减少重复拷贝，优化输入内存布局，使用数据预拷贝，复用输入 buffer。 |
Inference | 模型推理耗时，即从数据进入推理引擎到结果输出的时间。 | 值占比较高时，说明模型计算阶段可能是主要瓶颈。 | 可通过 IPU 指令级性能分析、模型编译参数调优、量化策略优化或计算图优化等方法继续调优。详情参看 模型计算性能瓶颈。 |
Output | 推理结果从设备内存回传到主机内存，并进行结果解析的耗时。 | 值占比较高时，说明输出回传、结果读取或后处理开销较大。 | 减少不必要输出读取，优化输出 buffer 管理、后处理和结果解析流程。 |
End2End | 默认表示端到端总耗时，包括模型推理及输入输出数据拷贝的时间。 | 值较高但 Inference 值不高时，通常说明主机处理、数据传输或输入输出管理是主要瓶颈。 | 优先排查输入设置、输出读取、数据传输、CPU 前处理和 CPU 后处理。详情参看 主机/数据传输性能瓶颈。 |
qps | 每秒处理样本数，用于评估模型吞吐能力。 | qps 值较低但单次 Inference 值正常时，通常说明 batch、并发或业务调度利用不足。 | 调整 batch、样本数、loop、并发方式或业务调度策略。 |
avg | 多次推理或多条样本测量的平均耗时。 | 用于判断典型性能表现。 | 以 avg 作为主要对比指标，评估不同配置下的整体性能变化。 |
max | 测量中的最大耗时。 | 与 avg 差异较大时，可能存在性能抖动、系统资源竞争或偶发数据传输开销。 | 检查系统负载、温度、频率、内存占用和测试环境稳定性。 |
min | 测量中的最小耗时。 | 用于观察模型在较理想状态下的最优运行表现。 | 可与 avg、max 对比，用于判断性能波动范围。 |
其中，Input 和 Output 通常属于 主机/数据传输性能指标 ，Inference 通常属于 模型计算性能指标 。
4.5. LLM/VLM模型性能瓶颈定位
可通过LLM 推理性能评测工具评估LLM和VLM模型在M50后摩设备上的实际推理性能。工具按Prefill、Decode、Vision和端到端阶段输出性能数据，可用于定位CPU 前处理、Embedding、数据传输、模型推理和生成阶段瓶颈。
4.5.1. 使用方法
4.5.1.1. 环境依赖
该工具支持平台如下：
- Linux系统：
Ubuntu 20.04及以上版本（x86_64或AArch64）
-
Windows系统：
- Windows11
-
Android系统：
-
操作系统：Android 15 (API level 35)
-
CPU 架构：arm64‑v8a
-
内核版本：Linux 6.1
-
开发调试工具：adb (Android Debug Bridge)
-
注：adb 工具默认不随系统安装。
4.5.1.2. 运行环境
工具可在下面环境中运行：
- 软件平台Docker镜像：
（仅支持Linux系统）软件平台提供的 Docker 镜像已预置工具运行所需环境。有关Docker镜像的安装与部署，参看 《快速入门指南》。
- 运行时开发工具包：
可使用运行时开发工具包 houmo_tcim_runtime_<target_hw>_${distro}_$arch-<release>.tar.gz。详情参看 《TCIM用户指南》。
4.5.1.3. Linux环境准备
工具使用前，执行下面指令配置运行环境：
-
下载应用开发示例包。
-
登录后摩开发者社区。
-
在 请先选择板级类别 下拉列表中选择使用的后摩板级产品。
-
在版本列表中选择下载的版本号，再在 AI模型类别筛选器 、平台架构筛选器 、操作系统筛选器 下拉菜单中分别选择AI模型类型、平台架构和操作系统，找到资源名为示例代码 的下载资源，选中该资源左边复选框。
-
点击 直接下载 、wget链接 、批量直接下载 或 wget批量下载 按钮。
-
该工具位于应用开发示例包 houmo-examples-<target_hw>_<release>.zip 中 houmo-examples-xh2/tools/tcim_perf 目录下。
-
将应用开发示例包拷贝到 可运行环境。
-
在
houmo-examples-xh2目录下执行下面命令设置环境变量：
source env.sh
- 在
houmo-examples-xh2目录下，执行下面命令编译：
cd tools/llm_perf
./build_linux.sh
编译完成后，生成 llm_perf 可执行文件，位于 tools/bin 目录下。
4.5.1.4. Windows环境准备
工具使用前，执行下面指令配置运行环境：
-
下载应用开发示例包。
-
登录后摩开发者社区。
-
在 请先选择板级类别 下拉列表中选择使用的后摩板级产品。
-
在版本列表中选择下载的版本号，再在 AI模型类别筛选器 、平台架构筛选器 、操作系统筛选器 下拉菜单中分别选择AI模型类型、平台架构和操作系统，找到资源名为示例代码 的下载资源，选中该资源左边复选框。
-
点击 直接下载 、wget链接 、批量直接下载 或 wget批量下载 按钮。
-
该工具位于应用开发示例包 houmo-examples-<target_hw>_<release>.zip 中 houmo-examples-xh2\tools\tcim_perf 目录下。
-
将应用开发示例包拷贝到可运行环境中。详情参看 工具支持的运行环境。
-
在
houmo-examples-xh2目录下执行下面命令设置环境变量：
注意
必须使用管理员权限打开命令行提示符窗口。
1. 清除历史环境变量设置：
env.bat --reset
指令执行过程中可能需要设置 HOUMO_SDK_PATH、CMAKE_PATH、OPENCV_PATH 等环境变量。
2. 关闭命令行提示符窗口。
3. 使用管理员权限打开命令行提示符窗口，设置环境变量：
env.bat --set
用户需要检查reset指令输出的Warning部分的路径是否正确。如果不正确需要自行删除。
4. 关闭命令行提示符窗口。
4. 执行下面命令编译：
build_win.bat
编译完成后，生成 llm_perf.exe 可执行文件，位于 tools\bin 目录下。
4.5.1.5. Android环境准备
工具使用前，执行下面指令配置运行环境：
-
Android设备端环境准备：配置最新版本Android驱动和固件镜像，详情参看《软件平台驱动安装指南》和 《HmUpdateTool工具使用指南》。
-
主机端，设置Android NDK。
-
下载官方Android NDK 软件包。该工具仅在
android-ndk-r28c版本上验证通过。如使用其他版本，请根据实际环境进行适配。 -
设置
NDK_PATH环境变量，指向 Android NDK 软件包的解压路径。
-
-
主机端，配置应用开发示例：
-
download。
-
执行下面指令解压应用开发示例包。
-
unzip houmo-examples-<target_hw>_<release>.zip
解压后为 houmo-examples-xh2。
3. 设置环境变量：
cd houmo-examples-xh2
source env.sh
-
主机端，配置Android驱动：
-
下载新版本 Android驱动安装包。
-
登录后摩开发者社区 。
-
在 请先选择板级类别 下拉列表中选择使用的后摩板级产品。
-
在版本列表中选择下载的版本号，再在 AI模型类别筛选器 、平台架构筛选器 、操作系统筛选器 下拉菜单中分别选择AI模型类型、平台架构和操作系统，找到资源名为芯片驱动 的下载资源，选中该资源左边复选框。
-
点击 直接下载 、wget链接 、批量直接下载 或 wget批量下载 按钮，下载驱动安装包。
-
-
执行下面指令解压驱动安装包。
-
tar -xzf houmo-drv-<target_hw>_<release>_android_$arch.tar.gz
解压后为 houmo-drv-xh2。
3. 设置 `HOUMO_SDK_PATH` 环境变量，指向驱动安装包的解压路径，示例如下：
export HOUMO_SDK_PATH=/home/houmo-drv-xh2
-
主机端，配置运行时开发工具包：
-
下载新版本运行时开发工具包。
-
登录后摩开发者社区。
-
在 请先选择板级类别 下拉列表中选择使用的后摩板级产品。
-
在版本列表中选择下载的版本号，再在 AI模型类别筛选器 、平台架构筛选器 、操作系统筛选器 下拉菜单中分别选择AI模型类型、平台架构和操作系统，找到资源名为Runtime SDK 的下载资源，选中该资源左边复选框。
-
点击 直接下载 、wget链接 、批量直接下载 或 wget批量下载 按钮。
-
-
执行下面指令解压运行时开发工具包。
-
tar -xzf houmo-tcim-runtime-<target_hw>_<release>_${distro}_$arch.tar.gz
解压后为 houmo-tcim-runtime-xh2。
3. 设置 `TCIM_RUNTIME_PATH` 环境变量，指向运行时开发工具包的解压路径，示例如下：
export TCIM_RUNTIME_PATH=/home/houmo-tcim-runtime-xh2
- 在主机端，进入
houmo-examples-xh2/tools/llm_perf目录下，执行下面指令编译工具：
./build_ndk.sh
编译完成后，生成 llm_perf 可执行文件，位于 tools/android 目录下。
- 在主机端，将生成的
llm_perf传输到Android设备的/data/houmo目录：
adb push llm_perf /data/houmo
- 在主机端，将运行时开发工具包解压后文件夹
houmo-tcim-runtime-xh2传输到Android设备的/data/houmo目录：
adb push houmo-tcim-runtime-xh2 /data/houmo
- 在主机端，将要评测的模型文件传输到Android设备的
/data/houmo目录，示例如下：
adb push prefill_model.hmm /data/houmo
adb push decode_model.hmm /data/houmo
- 在主机端，通过 adb 进入Android设备开发板命令行，并获取 root 权限：
adb shell
su
- 在Android设备端，设置环境变量：
export TCIM_BACKEND=Xh2HalBackend
export TCIM_RUNTIME_PATH=$TCIM_RUNTIME
export LD_LIBRARY_PATH=$LD_LIBRARY_PATH:/data/houmo/houmo_drv_xh2/hal/lib
其中 $TCIM_RUNTIME 为传输的运行时开发工具包的路径，如 /data/houmo/houmo-tcim-runtime-xh2。
执行以上步骤后，即可在 Android 环境下使用 llm_perf 工具。
4.5.1.6. 指令说明
模型推理性能评测工具指令如下：
- Linux / Android 系统：
./llm_perf [OPTIONS]
- Windows 系统：
llm_perf.exe [OPTIONS]
指令参数说明如下：
-
--prefill <prefill_model>：必选参数，指定prefill模型文件路径（.hmm或.hmms）。
-
--decode <decode_model>：必选参数，指定decode模型文件路径（.hmm或.hmms）。
-
--visual <vlm_model>：可选参数，用于指定VLM（Vision Large Language Model，视觉语言模型）模型文件路径。默认为LLM模型路径。
-
--embedding <embedding_model>：必选参数，指定embedding模型文件路径（.bin）。用户需通过
convert_embed.py工具将embedding的PT模型转换为bin文件。详情参看 embedding。 -
--input <prefill_token_num>：必选参数，指定prefill 阶段输入token 数。
-
--output <decode_token_num>：必选参数，指定 decode 阶段需要生成的 token 数，即推理输出序列的长度。
-
--devices <device_id>：可选参数，指定推理使用的后摩逻辑设备ID列表。
后摩逻辑设备ID表示单颗M50芯片在系统中的唯一逻辑编号；一个后摩设备中可能包含多颗M50芯片，因此可对应多个逻辑设备ID；多个后摩设备通过HM-Link（CTC）互联后，也会统一映射为多个逻辑设备 ID。
多个设备ID需使用逗号分隔，例如：--devices 0,1。取值规则（优先级从高到低）如下：
* `--devices` 参数显式指定的值。
* 环境变量 `HOUMO_VISIBLE_DEVICES` 取值。
* 默认值 `0` （逻辑设备 0）。
注：--devices 指定多个设备（≥ 2）时，仅支持加载 .hmms格式的模型文件；.hmm格式在多设备场景下不支持。
-
--loop <loop_num>：可选参数，指定性能评测中重复执行同一模型的次数。默认值为1。
-
--batch <batch_num>：可选参数，指定模型的batch数，默认值为1。该参数取值必须与模型编译接口
build_from_hmonnx中modify_llm参数中设置的batch字段取值相同，否则将导致推理失败。 -
--no_warm_up ：可选参数，默认在正式测试前执行若干次推理过程，用于消除模型初始化和运行时冷启动带来的影响（warm up）。配置该参数后，将跳过 warm up，直接进入性能测试。
-
--warm_up_output <warmup_decode_token_num>: 设置warm up阶段decode模型输出的token数量，默认值为
--output <decode_token_num>参数取值。若设置--no_warm_up，则该参数值无效。 -
--warm_up_input <warmup_prefill_token_num>: 设置warm up阶段prefill模型输出的token数量，默认值为
--input <prefill_token_num>参数取值。若设置--no_warm_up，则该参数值无效。 -
--LazyMode : 启用 LazyMode 模式。在该模式下，模型加载过程中会延迟分配和初始化主机端缓冲区，以降低加载阶段的峰值内存占用，但可能会增加模型加载时间。默认情况下该模式关闭。
-
--interval <interval>: 设置后摩逻辑设备监控信息（
Device Stats）的采样间隔，包括后摩逻辑设备温度、IPU 频率、功率以及主机内存信息。单位为毫秒（ms）。默认值为 500 ms，取值范围为 100 ms ~ 60000 ms 。 -
--skip_perf : 默认会执行性能评估。启用该参数后将跳过性能评估，仅完成模型加载，不执行模型推理。
-
--dump_file <filename.yaml>: 将性能数据保存到 YAML 文件。默认不导出性能数据；配置该参数后，性能数据会写入指定的 YAML 文件。
-
--config, -c ：可选参数，通过JSON或YAML配置文件设置性能评测参数。该参数不能与其他命令行参数同时使用。若需要对多个模型进行评测，则必须使用该参数配置。详情参看 json。
-
--help, -h ：可选参数，打印工具帮助信息。
4.5.2. 瓶颈判断
4.5.2.1. Prefill阶段瓶颈判断
Prefill阶段主要处理输入prompt。长输入场景下，Prefill耗时会直接影响 TTFT。
| 指标 | 问题判断 | 优化方向 |
|---|---|---|
Tokenization total Time 值较高 | 分词耗时较高，属于CPU前处理瓶颈。 | 优化tokenizer调用，减少重复分词，增加CPU并发。 |
Embedding total Time 值较高 | 主机侧Embedding生成耗时较高，属于主机/数据传输性能瓶颈。 | 优化CPU资源、线程绑定、并发策略或Embedding实现。 |
API SetInput total Time 值较高 | 输入设置或主机侧到后摩设备侧数据传输耗时较高。 | 减少输入拷贝，使用数据预拷贝，优化输入buffer管理。 |
API Inference total Time 值较高 | Prefill模型推理耗时高，属于模型计算瓶颈。 | 可通过算子级优化、编译参数性能优化、调整量化策略或图优化等方法优化性能。详情参看 模型计算性能瓶颈。 |
API GetOutput total Time 值较高 | 输出回传或结果读取耗时高。 | 减少不必要输出，优化输出读取和解析流程。 |
Prefill Speed 值较低 | Prefill阶段整体处理速度低。 | 结合Tokenization、Embedding、输入设置、模型推理和输出读取阶段数据判断具体瓶颈。 |
4.5.2.2. Decode阶段瓶颈判断
Decode阶段逐token生成输出，通常直接影响TPOT和生成速度。
| 指标 | 问题判断 | 优化方向 |
|---|---|---|
API Inference avg Time 值较高 | Decode阶段每生成一个输出token所需的模型推理耗时较高。 | 检查Decode模型编译配置是否匹配实际运行场景；必要时评估量化配置或图优化策略。 |
API SetInput avg Time 值较高 | Decode阶段每生成一个输出token时，输入设置或KV Cache设置开销较高。 | 复用已分配的输入buffer和KV Cache buffer，减少每轮Decode的重复绑定、重复初始化或重复数据拷贝。 |
API GetOutput avg Time 值较高 | Decode阶段每生成一个输出token时，输出读取耗时较高。 | 减少非必要输出读取，优化logits读取、采样和token解码流程。 |
Decode Speed 值较低 | Decode生成速度低。 | 结合 API Inference avg Time、API SetInput avg Time 和 API GetOutput avg Time 判断瓶颈来自模型推理、输入设置还是输出读取。 |
TPOT 值较高 | 每个输出token延迟高。 | 重点排查Decode阶段的模型推理耗时、KV Cache buffer复用、输出读取和采样逻辑。 |
4.5.2.3. Vision 阶段瓶颈判断
对于VLM模型，还需要关注Vision阶段。纯LLM模型不包含图像输入时，该阶段指标通常为0或不显示。
| 指标 | 问题判断 | 优化方向 |
|---|---|---|
Preprocessing Time 值较高 | 图像预处理耗时较高。 | 检查图像处理、归一化和格式转换流程，减少重复处理和不必要的数据格式转换。 |
API SetInput total Time 值较高 | 图像输入设置或主机到后摩设备的数据传输耗时较高。 | 复用图像输入buffer，减少重复申请、释放和拷贝；对固定或可复用图像输入，可考虑提前完成数据准备或数据预拷贝。 |
API Inference total Time 值较高 | 视觉编码模型推理耗时较高。 | 检查视觉模型编译配置是否匹配实际输入尺寸、batch、ncore、nchip等运行配置；必要时可通过算子级优化、编译参数性能优化、调整量化策略或图优化等方法优化性能。详情参看 模型计算性能瓶颈。 |
API GetOutput total Time 值较高 | 视觉特征读取或结果传递耗时较高。 | 检查是否读取了非必要输出；减少视觉特征回传数据量，优化输出buffer复用和结果读取流程。 |
4.6. 性能调优方法
4.6.1. 主机/数据传输性能瓶颈
主机/数据传输性能瓶颈通常在推理工具输出中表现为数据传输、Embedding或Tokenization阶段耗时异常。确认这些指标合理后，再关注模型计算性能。
可以采用以下优化策略：
CPU前处理优化
-
对Tokenizer、Embedding和图像预处理增加并发执行。
-
对CPU密集型任务进行线程绑定，减少线程切换开销。
-
对重复输入或固定输入，复用Tokenization或Embedding结果。
-
对图像输入，优化图像resize、crop、padding、归一化和格式转换流程。
-
可通过增加并发或绑定线程优化多线程性能。
-
确认CPU负载均衡、线程亲和性合理。
数据传输和输入设置优化
-
对固定或重复输入使用数据预拷贝，将数据提前放到后摩设备端。
-
优化输入buffer管理，减少频繁申请、释放和格式转换。
-
确认输入shape、layout、dtype与模型一致，避免运行时转换。
-
对LLM Decode阶段，优化KV Cache输入管理，减少每步数据搬移。
输出读取和后处理优化
-
减少不必要的输出节点读取。
-
优化输出buffer管理，避免重复申请和拷贝。
-
优化后处理逻辑，例如NMS、分类阈值过滤、类别映射或结果解析。
-
对LLM Decode阶段，优化logits读取、采样和token解码流程。
系统资源优化
-
检查设备温度、功耗和IPU频率，保证运行稳定。
-
保证主机CPU、内存和IO资源充足。
-
避免同时运行高负载任务。
-
检查模型加载和推理内存使用情况，避免峰值过高。
4.6.2. 模型计算性能瓶颈
针对模型推理阶段的瓶颈，可采用以下方法：
算子级优化
-
使用Profiler性能调试工具定位计算图中耗时最高的IPU核指令。
-
由于该工具当前展示IPU核指令的性能数据，目前无法与模型算子对应，用户需将信息反馈给技术支持工程师，进行算子实现、图优化或编译策略优化。
量化策略优化
-
调整量化精度或混合精度配置。
-
对性能瓶颈层进行重点量化，平衡精度和速度。
-
优化量化配置后重新执行精度评测。
详情参看 量化策略优化。
计算图优化
-
图优化的目的就是让IPU硬件高效执行同样的计算逻辑，减少开销、提升吞吐。
-
使用模型转换与评估工具内置图优化功能，包括算子融合、节点合并和冗余节点移除。
详情参看 计算图优化。
LLM分阶段优化
-
Prefill 阶段 ：优化输入长度、batch、输入设置（SetInput）调用和模型计算。
-
Decode 阶段 ：优化每步推理、KV Cache管理和输出读取。
-
Vision 阶段（VL模型）： 优化图像预处理、输入拷贝和视觉编码算子。
复杂模型或特殊算子
-
收集性能评测结果、Profiler性能调试工具测试结果、模型文件、编译配置和运行命令。
-
使用模型推理性能评测工具对比默认测试和纯推理模式的测试结果，确认瓶颈。
-
将信息反馈给技术支持工程师，进行算子实现、图优化或编译策略优化。
4.6.2.1. 量化策略优化
小模型（CV/检测/分类/分割）量化策略详情，参看 量化调优。
LLM/vLM量化策略详情，参看 量化调优。
4.6.2.2. 编译参数调优
部分编译参数对模型推理速度、吞吐率和资源利用效率有显著影响。通过合理调整这些参数，可以提升模型在M50后摩设备上的整体性能。
下面以qwen3模型为例，介绍编译参数调优方法。
- 在
houmo-examples-xh2/models/llm/qwen3目录下，修改config.yml配置文件。示例如下：
...
build:
ncore: 1
opt_level: 2
batch: 1
roi_num: 1
parallel_jobs: 4
...
其中，opt_level 参数表示优化等级，需要获得更优推理性能。优先使用 O2。O0 主要用于快速调试，不建议使用 O0 结果评估最终推理性能。
- 根据调整后的编译配置重新生成编译模型。执行以下命令：
hmatc build -c config.yml
- 使用性能评估工具复测模型性能。
4.6.2.3. 计算图优化
模型转换与评估工具内置图优化功能，包括算子融合、节点合并和冗余节点移除。
4.6.2.3.1. 适用场景
当模型中包含以下算子时，可启动图优化能力进行模型优化：
-
Slice -
Gather -
Unsqueeze -
Squeeze -
Transpose -
Reshape -
MaxPool -
AveragePool -
Conv
4.6.2.3.2. 开启图优化
对于已支持的算子，用户只需在 config.yml 中开启图优化功能即可。
下面以Yolov5s为例，介绍如何开启图优化功能：
- 在
houmo-examples-xh2/models/detection/yolov5s目录下，设置config.yml配置文件。示例如下：
model:
name: yolov5s
save_dir: output
model_path: yolov5s.onnx
inputs:
images:
shape: [1, 3, 640, 640] # NCHW
data_format: RGB
mean: [0.0, 0.0, 0.0]
std: [255.0, 255.0, 255.0]
resize_type: 1
padding_mode: 1
padding_values: [114, 114, 114]
resizer:
toYUV_format: YUV420SP
model_impl_module: model_impl
model_impl_cls: YoloV5
quant:
calib_data: coco2017/val2017
calib_num: 32
build:
ncore: 1
opt_level: 2
demo:
data_dir: coco2017/val2017
num: 10
eval:
data_dir: coco2017
num: 0
dataset_module: dataset
dataset_cls: Dataset
app_onnx_opt:
optimizer: true
log_level: 0
其中，图优化相关的关键配置如下：
* `optimizer`：是否开启 ONNX 图优化。设置为 `true` 时，启动图优化功能。
* `log_level`：图优化日志级别和工作模式。`0` 表示所有图优化完成后执行一次一致性比对，适合正常使用。 `1` 表示每类优化完成后执行一致性比对，适合排查问题。 `2` 表示每个优化函数每次完成优化后执行一致性比对，适合开发新优化规则。
2. 执行图优化，需重新量化模型：
hmatc quant -c config.yml
指令执行时，工具会自动检查 model.app_onnx_opt 配置。如果 optimizer 设置为 true，工具会先对原始 ONNX 模型执行图优化，再进入量化流程。
用户可基于优化后的ONNX模型进一步进行编译、推理，并使用性能评测工具对比优化前后的 Inference、qps、TTFT、TPOT 或 E2E TPS。
有关模型转换与评估工具详细使用说明，参看 《模型转换与评估工具用户指南》。
4.6.2.3.3. 扩展自定义图优化规则
如果模型中的热点算子或子图不在当前已支持范围内，可根据实际需求扩展自定义图优化规则。
扩展方式如下：
-
在
houmo-examples-xh2/hmatc/hmatc/optimizer目录下新增或修改相关优化规则文件，实现算子替换、算子融合或冗余节点删除逻辑。 -
在
onnxXh2Optimizer.py的opt_loop()中调用新增的优化规则。 -
执行 开启图优化 重新生成量化后模型。
-
编译和推理和使用性能评测工具对比优化前后的
Inference、qps、TTFT、TPOT或E2E TPS。 -
对比优化前后的模型性能和精度结果。
备注
自定义图优化规则会直接改变 ONNX 计算图结构。建议仅在充分理解模型结构、算子语义和后处理依赖关系的情况下使用。完成自定义优化后，必须重新执行精度评估和性能评测，确认优化结果符合预期。
