1. 接口定义

1.1. 整机接口定义

EC-R3576PC 使用的接口，主要包括：

• 1 x HDMI2.1（最大支持 4K@120Hz 输出）
• 1 x USB3.0 OTG(Type-C)
• 1 x Display Port1.4（最大支持 4K@60Hz 输出）
• 1 x CAN
• 3 x RS232
• 2 x RS485
• 1 x SATA3.0 或 PCIe2.0
• 1 x RELAY（继电器输出）
• 1 x INPUT（光耦隔离输入）
• 3 x LED（一个三色灯，两个单色灯）
• 1 x TF Card
• 1 x USB3.0
• 1 x USB2.0
• 1 x WIFI
• 1 x Bluetooth
• 2 x RJ45（其中一个支持 1Gbps，一个支持100Mbps）
• 1 × 3.5mm耳机接口

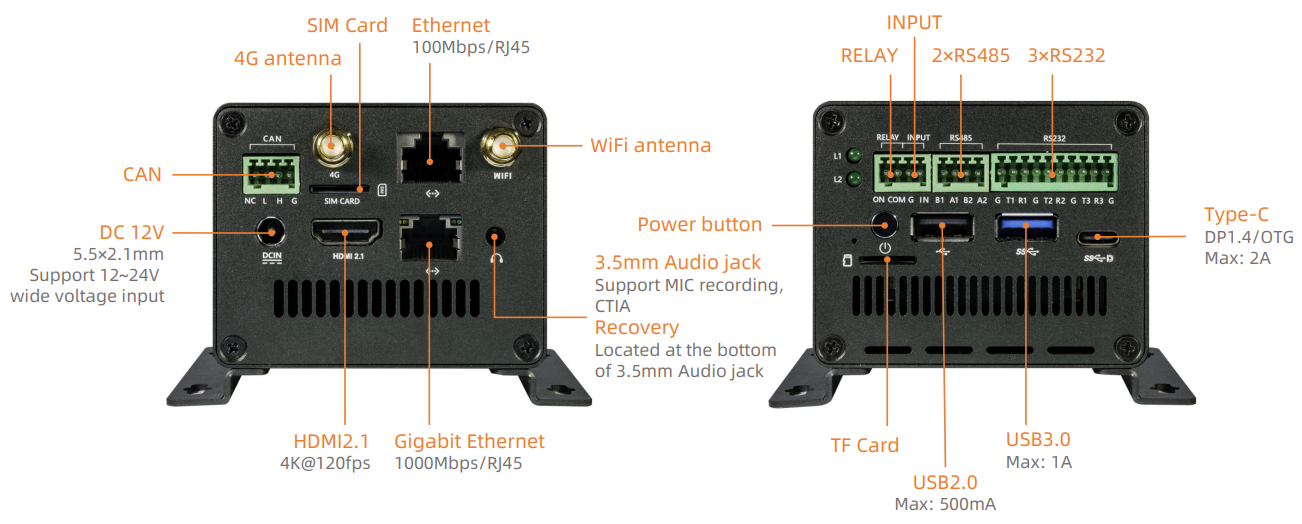

具体如下图：
