2. 产品简介及规格
2.1. 产品简介
iHC-3568JGW 是一款高性能边缘计算网关，采用Rockchip RK3568J工业级四核处理器，集成双核心架构GPU，1TOPS高效能NPU；最高支持8G大内存；支持双路1000Mbps（RJ45）以太网，5G通信（M.2接口），4G通信（Mini PCIe接口）；拥有丰富的扩展接口，支持OpenWRT、Linux等多种操作系统，可应用于工业路由、 IOT 物联网、智能仪表、智慧城市 、智慧工厂、电力采集、工业自动化、远程监测等工业领域。
2.2. 产品规格
2.2.1. 软件规格
| 型 号 | iHC-3568JGW |
|---|---|
| 操作系统 | 支持Ubuntu20.04、OpenWrt和Linux等操作系统 |
| 可靠性 | |
| 链路在线检测 | 多级链路检测，断线自动连接 |
| 内嵌看门狗 | 设备运行自检技术，设备运行故障自修复 |
| 协议类型 | |
| 协议类型 | Modbus RTU Master/Slave、Modbus TCP Master/Slave、 EtherNet/IP |
| 维护管理 | |
| 系统信息监控 | 丰富的系统资源图表，资源状态历史回溯 |
| 升级方式 | 支持OTA和OTG升级 |
| 日志功能 | 支持本地系统日志、远程日志输出，重要日志掉电保存 |
| 远程管理 | HTTP、HTTPS、Telnet、SSH等方式 |
2.2.2. 硬件规格
| 型 号 | iHC-3568JGW |
|---|---|
| CPU | RK3568J |
| 架构 | 四核64位Cortex-A55 |
| 接口 | |
| 复位键 | 短按（小于5秒），设备将重启 |
| 按住5秒左右，SYS指示灯黄色慢速闪烁（1Hz），设备将恢复缺省Web登录密码 | |
| 按住10秒左右，SYS指示灯黄色快速闪烁（8Hz），设备将恢复出厂设置并重启 | |
| 按住15秒左右，SYS指示灯恢复到绿色常亮，设备不执行任何恢复操作 | |
| 以太网 | 1GE千兆RJ45 * 2 |
| 无线网络 | 2.4G WIFI支持IEEE802.11b/g/n标准 |
| 蓝牙 | BLE4.0 |
| 移动网络 | 4G/LTE/5G网络(可选配) |
| 显 示 | HDMI 2.0，1080P@60Hz(控制主板显示) |
| 串行接口 | 2 * RS485、3 * RS232、1 * UART |
| CAN | CAN 2.0A/B |
| DI | 2 * DIN（光耦隔离），建议输入范围：DC 0~30V（极限电压不超80V，电流不超过50mA）， |
| 用于检测外设状态, 2V以上有效 | |
| DO | 2 * DOUT （继电器接口） |
| USB | 1个USB3.0 |
| UID | 无 |
| 硬件看门狗 | 无 |
| 电源 | |

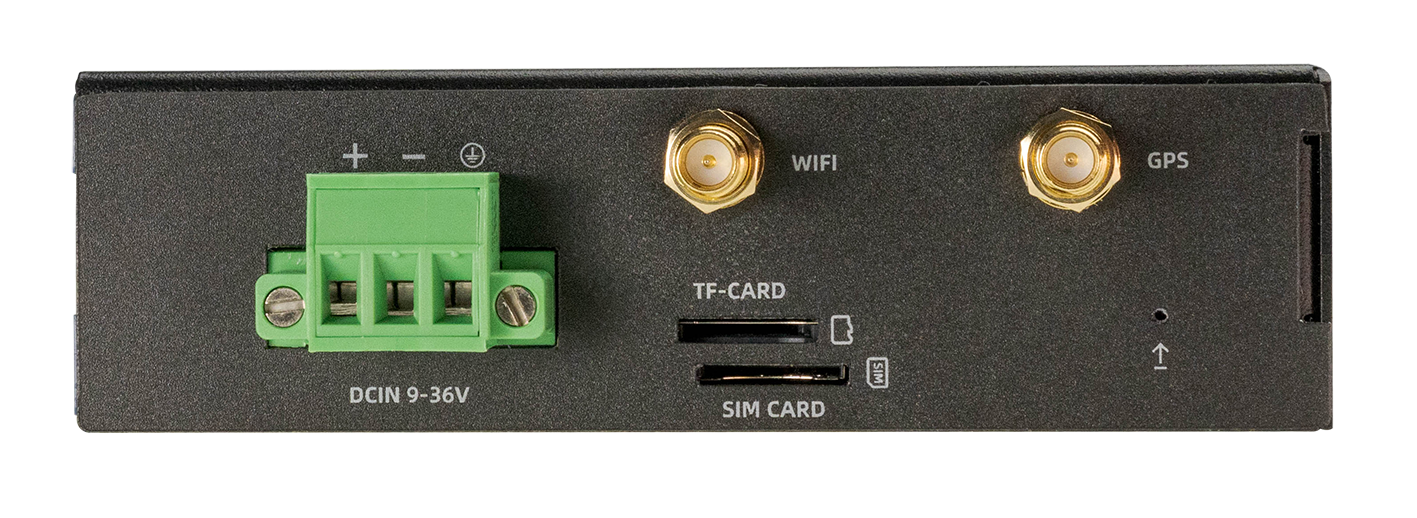

| 电源输入 | DC 9~36V, 防反接保护 |
| 电源接口 | 工业端子 |
| 工作功耗 | ？ |
| 指示灯 | |
| 16*LED | RS485 TX/RX, RS232 TX/RX,DI,DO,CAN,UART,SSD,GPS,WIFI,POWER,SYS |
2.2.3. 物理规格
| 型 号 | iHC-3568JGW |
|---|---|
| 外壳 | 金属外壳，保护等级IP30。外壳和系统安全隔离，适合工控现场应用 |
| 尺寸 | 151.15 x 110.15 x 31.65mm |
| 重量 | |
| 散 热 | 内置散热片和金属外壳散热 |
2.2.4. 环境规格
| 型 号 | iHC-3568JGW |
|---|---|
| 工作温度 | 零下35ºC -- 75ºC |
| 存储温度 | 零下40ºC -- 80ºC |
| 工作湿度 | 93%±3% （无凝结） |
