1. 4G

1.1. SIM卡连接​

1.2. 4G天线连接​

1.3. 手动AT指令拨号联网​

如果系统无法正常拨号，可以使用AT指令手动排查问题。

  • 确认EC20CEFILG模块是否正常启动，usb0网卡对应EC20CEFILG模块

    ifconfig usb0

    usb0 Link encap:Ethernet HWaddr AE:0C:29:A3:9B:6D
    inet addr:192.168.43.100 Bcast:192.168.43.255 Mask:255.255.255.0 inet6 addr: fe80::ed5d:84b6:c27c:3825/64 Scope:Link UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1 RX packets:18 errors:0 dropped:0 overruns:0 frame:0 TX packets:39 errors:0 dropped:0 overruns:0 carrier:0 collisions:0 txqueuelen:1000 RX bytes:3456 (3.3 KiB) TX bytes:3811 (3.7 KiB)

  • 配置串口属性

如果是 Ubuntu 系统，需要进行配置

    # stty -F /dev/ttyUSB2 icrnl opost onlcr icanon echo echoe

  • 查询模块状态

    # cat /dev/ttyUSB2 &
    # echo AT+QCFG="usbnet" > /dev/ttyUSB2

如果返回+QCFG: "usbnet",1，即 ECM状态

  • 模块配置为ECM网卡状态

    echo AT+QCFG="usbnet",1 > /dev/ttyUSB2

  • 拨号

    echo AT+QNETDEVCTL=1,1,1 > /dev/ttyUSB2

  • ping外网

img/iHC-3568JGW/ping_usb0.png

  • 其他AT指令

断开拨号

echo AT+QNETDEVCTL=0,1,1 > /dev/ttyUSB2

查看天线信号的强度，返回值”0-31,99”，尽量确保信号强度在”26-31,99”

echo "AT+CSQ" > /dev/ttyUSB2

查看sim卡或物联卡是否插入了，正常返回READY

echo "AT+CPIN?" > /dev/ttyUSB2

查看运营商，如联通CHN-UNICOM，移动”CHINA MOBILE”

echo "AT+COPS?" > /dev/ttyUSB2

查看sim卡的流量业务是否正常

echo "AT+CGATT?" > /dev/ttyUSB2

返回+CGATT: 1表示attached，+CGATT: 0表示detached，返回+CGATT: 0时请检查卡的流量业务是否正常

2. UART

iHC-3568JGW 多个串口可供使用，包括 2 个 RS485，2个 RS232 和 1个 UART。

各串口对应的设备文件如下：

RS232_1: /dev/ttyS0
RS232_2: /dev/ttyS3
RS485_1: /dev/ttyS4
RS485_2: /dev/ttyS5
UART   : /dev/ttyS9

iHC-3568JGW的RS485收发信息受到GPIO的控制，关系如下

RS485GPIO内核中gpio编号控制关系
RS485_1GPIO3_C1113拉低接收信息，拉高发送信息
RS485_2GPIO2_D694拉低接收信息，拉高发送信息

其他串口正常使用

以 RS485_1 为例：

  • 连接

将 RS485_1 的 A、B 引脚分别和主机串口适配器（USB 转 485 转串口模块）的 A、B 引脚相连。

  • 开发板发送, 主机接收

    将gpio控制节点打开

    echo 113 > /sys/class/gpio/export echo out > /sys/class/gpio/gpio113/direction

    查看串口信息

    busybox stty -F /dev/ttyS4 -a

    将串口波特率设置成9600，8位数据模式

    busybox stty -F /dev/ttyS4 ispeed 9600 ospeed 9600 cs8

    拉高控制引脚

    echo 1 > /sys/class/gpio/gpio113/value

    主机终端先执行:

    /dev/ttyUSB0 为 主机串口适配器 的节点，根据实际修改

    cat /dev/ttyUSB0

    发送数据,开发板调试串口终端执行：

    echo "firefly RS485 test..." > /dev/ttyS4

  • 主机发送，开发板接收

    开发板调试串口终端先执行:

    echo 0 > /sys/class/gpio/gpio113/value busybox stty -echo -F /dev/ttyS4 # 关闭回显 cat /dev/ttyS4

    主机终端执行：

    /dev/ttyUSB0 为 主机串口适配器 的节点，根据实际修改

    echo "firefly RS485 test..." > /dev/ttyUSB0

3. CAN

  • 连接

只需将设备的 CANH、CANL 和通讯端的 CANH、CAHL 对应连接即可。

  • 发送数据

    ip link set can0 down ip link set can0 type can bitrate 250000 ip link set can0 up cansend can0 123#1122334455667788

  • 接收数据

    ip link set can0 down ip link set can0 type can bitrate 250000 ip link set can0 up candump can0

  • loopback 模式测试

    ip link set can0 down ip link set can0 type can bitrate 50000 loopback on ip link set can0 up candump can0 & cansend can0 123#11223344556677

4. DIN

网关支持两路光耦隔离接口，其中，INPUT1在硬件原理图中对应于IO_IN_1， INPUT2在硬件原理图中对应于IO_IN_2，COM在硬件原理图中对应于IO_IN_COM。

  • 电路原理图

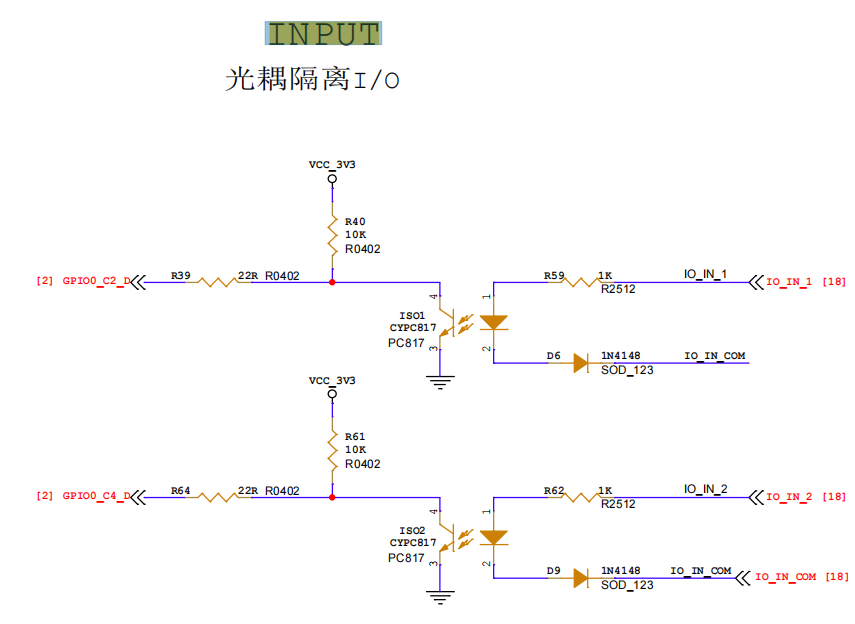

_images/gpio_input.png

  • 检测

当 INPUT1、INPUT_COM 导通时，GPIO0_C2 会检测到低电平；当 INPUT1、INPUT_COM 断开时，GPIO0_C2 会检测到高电平。 当 INPUT2、INPUT_COM 导通时，GPIO0_C4 会检测到低电平；当 INPUT2、INPUT_COM 断开时，GPIO0_C4 会检测到高电平。

对应 GPIO 口如下：

GPIO0_C2 : 18
GPIO0_C4 : 20

检测方式如下：

# 申请 GPIO
echo 18 > /sys/class/gpio/export
# 设置为输入
echo in > /sys/class/gpio/gpio18/direction
# 读取电平值
cat /sys/class/gpio/gpio18/value

5. DOUT

网关支持两路继电器接口，OUTPUT1对应于硬件原理图中的IO_OUT_1，OUTPUT2对应于硬件原理图中的IO_OUT_2，COM对应于硬件原理图中的IO_OUT_COM。

  • 电路原理图

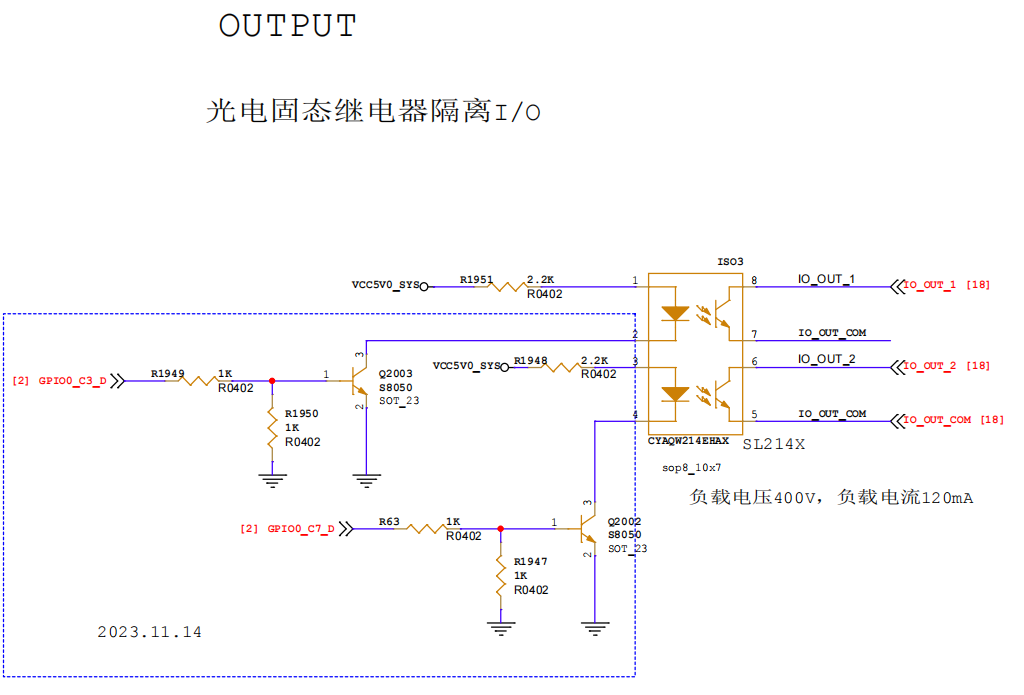

_images/gpio_output.png

  • 控制

当 GPIO0_C3 输出低电平，OUTPUT1、COM 断开；当 GPIO0_C3 输出高电平，OUTPUT1、COM 导通。 当 GPIO0_C7 输出低电平，OUTPUT2、COM 断开；当 GPIO0_C7 输出高电平，OUTPUT2、COM 导通。

对应 GPIO 口如下：

GPIO0_C3 : 19
GPIO0_C7 : 23

控制方式如下：

# 申请 GPIO
echo 19 > /sys/class/gpio/export
# 设置为输出
echo out > /sys/class/gpio/gpio19/direction
# 设置电平值，1 / 0
echo 1 > /sys/class/gpio/gpio19/value
