1. 前言
1.1. 概述
本文档主要介绍基于 iHC-3568JGW 平台的开发方法。
1.2. OS 版本
| iHC-3568JGW | OS 名称 | 内核版本 | 支持情况 | 维护情况 |
|---|---|---|---|---|
| Ubuntu20.04 | 4.19 | √ | 主要维护 | |
| OpenWRT | 5.10 | √ | 已支持 |
1.3. 文档当前版本
| 当前版本
---|---
文档名称 | iHC-3568JGW 开发手册
版本号 | V2.0.0
作者 | Firefly Team
修改日期 | 2023-11-29
1.4. 修订记录
-
V2.0.3
-
更新时间：2021-11-18
-
更新内容：
-
新增《前言》，主要描述产品 Wiki 修订记录和 OS 版本。
-
新增《更多技术案例》，并添加《OpenSIP搭建)》
-
调整《FAQ》在章节的顺序
-
-
-
V2.0.2
-
更新时间：2021-10-30
-
更新内容：
-
新增iHC-3568JGW的网络拓扑图。
-
新增openstf的使用方法。
-
-
-
V2.0.1
-
更新时间：2023-11-29
-
更新内容：
- 新增wifi说明
-
2. 产品简介及规格
2.1. 产品简介
iHC-3568JGW 是一款高性能边缘计算网关，采用Rockchip RK3568J工业级四核处理器，集成双核心架构GPU，1TOPS高效能NPU；最高支持8G大内存；支持双路1000Mbps（RJ45）以太网，5G通信（M.2接口），4G通信（Mini PCIe接口）；拥有丰富的扩展接口，支持OpenWRT、Linux等多种操作系统，可应用于工业路由、 IOT 物联网、智能仪表、智慧城市 、智慧工厂、电力采集、工业自动化、远程监测等工业领域。
2.2. 产品规格
2.2.1. 软件规格
| 型 号 | iHC-3568JGW |
|---|---|
| 操作系统 | 支持Ubuntu20.04、OpenWrt和Linux等操作系统 |
| 可靠性 | |
| 链路在线检测 | 多级链路检测，断线自动连接 |
| 内嵌看门狗 | 设备运行自检技术，设备运行故障自修复 |
| 协议类型 | |
| 协议类型 | Modbus RTU Master/Slave、Modbus TCP Master/Slave、 EtherNet/IP |
| 维护管理 | |
| 系统信息监控 | 丰富的系统资源图表，资源状态历史回溯 |
| 升级方式 | 支持OTA和OTG升级 |
| 日志功能 | 支持本地系统日志、远程日志输出，重要日志掉电保存 |
| 远程管理 | HTTP、HTTPS、Telnet、SSH等方式 |
2.2.2. 硬件规格
| 型 号 | iHC-3568JGW |
|---|---|
| CPU | RK3568J |
| 架构 | 四核64位Cortex-A55 |
| 接口 | |
| 复位键 | 短按（小于5秒），设备将重启 |
| 按住5秒左右，SYS指示灯黄色慢速闪烁（1Hz），设备将恢复缺省Web登录密码 | |
| 按住10秒左右，SYS指示灯黄色快速闪烁（8Hz），设备将恢复出厂设置并重启 | |
| 按住15秒左右，SYS指示灯恢复到绿色常亮，设备不执行任何恢复操作 | |
| 以太网 | 1GE千兆RJ45 * 2 |
| 无线网络 | 2.4G WIFI支持IEEE802.11b/g/n标准 |
| 蓝牙 | BLE4.0 |
| 移动网络 | 4G/LTE/5G网络(可选配) |
| 显 示 | HDMI 2.0，1080P@60Hz(控制主板显示) |
| 串行接口 | 2 * RS485、3 * RS232、1 * UART |
| CAN | CAN 2.0A/B |
| DI | 2 * DIN（光耦隔离），建议输入范围：DC 0~30V（极限电压不超80V，电流不超过50mA）， |
| 用于检测外设状态, 2V以上有效 | |
| DO | 2 * DOUT （继电器接口） |
| USB | 1个USB3.0 |
| UID | 无 |
| 硬件看门狗 | 无 |
| 电源 | |
| 电源输入 | DC 9~36V, 防反接保护 |
| 电源接口 | 工业端子 |
| 工作功耗 | ？ |
| 指示灯 | |
| 16*LED | RS485 TX/RX, RS232 TX/RX,DI,DO,CAN,UART,SSD,GPS,WIFI,POWER,SYS |
2.2.3. 物理规格
| 型 号 | iHC-3568JGW |
|---|---|
| 外壳 | 金属外壳，保护等级IP30。外壳和系统安全隔离，适合工控现场应用 |
| 尺寸 | 151.15 x 110.15 x 31.65mm |
| 重量 | |
| 散 热 | 内置散热片和金属外壳散热 |
2.2.4. 环境规格
| 型 号 | iHC-3568JGW |
|---|---|
| 工作温度 | 零下35ºC -- 75ºC |
| 存储温度 | 零下40ºC -- 80ºC |
| 工作湿度 | 93%±3% （无凝结） |
2.3. 安装说明
firefly网关系统是firefly面向工业物联网领域推出的边缘计算网关系统，该网关系统拥有丰富的资源图表，可轻松的对网络流量、CPU负载、内存使用、磁盘占用等系统信息进行监控和历史回溯， 在系统管理方面支持OTA、OTG升级、软件日志管理、Webtty、Ntp、防火墙等系统设置工具。在边缘计算上支持Mqtt和Modbus TCP/RTU等多种主流的工业协议，支持自定义物理模型（LUA脚本）导入导出，可对接EMQX、阿里云和华为云等主流loT云平台，帮助现场设备轻松上云。 该网关系统可充分发挥产品硬件性能，在物联网边缘节点实现数据优化、实时响应、敏捷连接、智能分析，显著减少现场与中心端的数据流量，为用户降低运营费用并减轻云端压力。
3. 整机说明

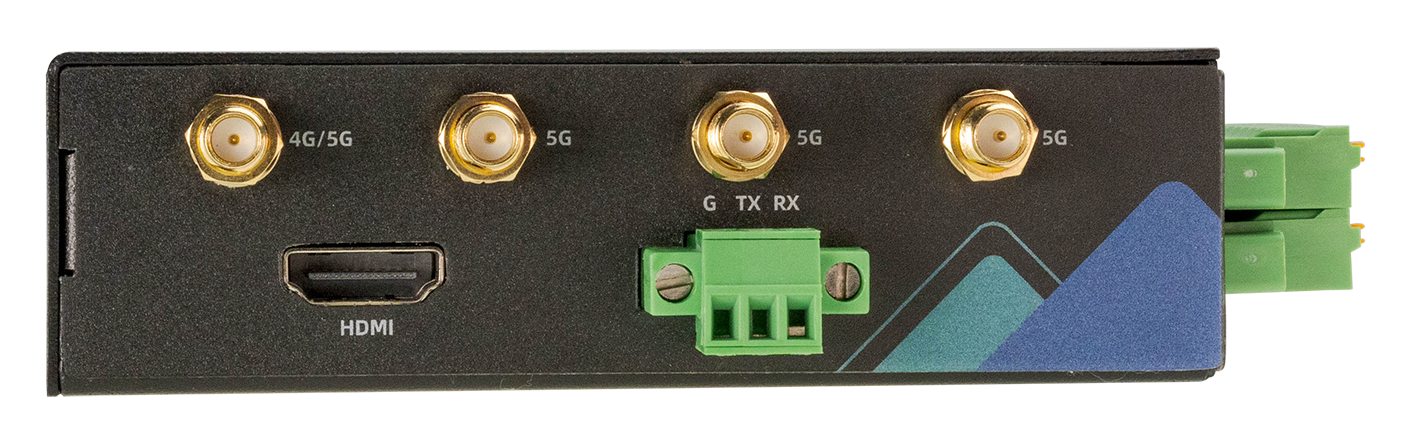

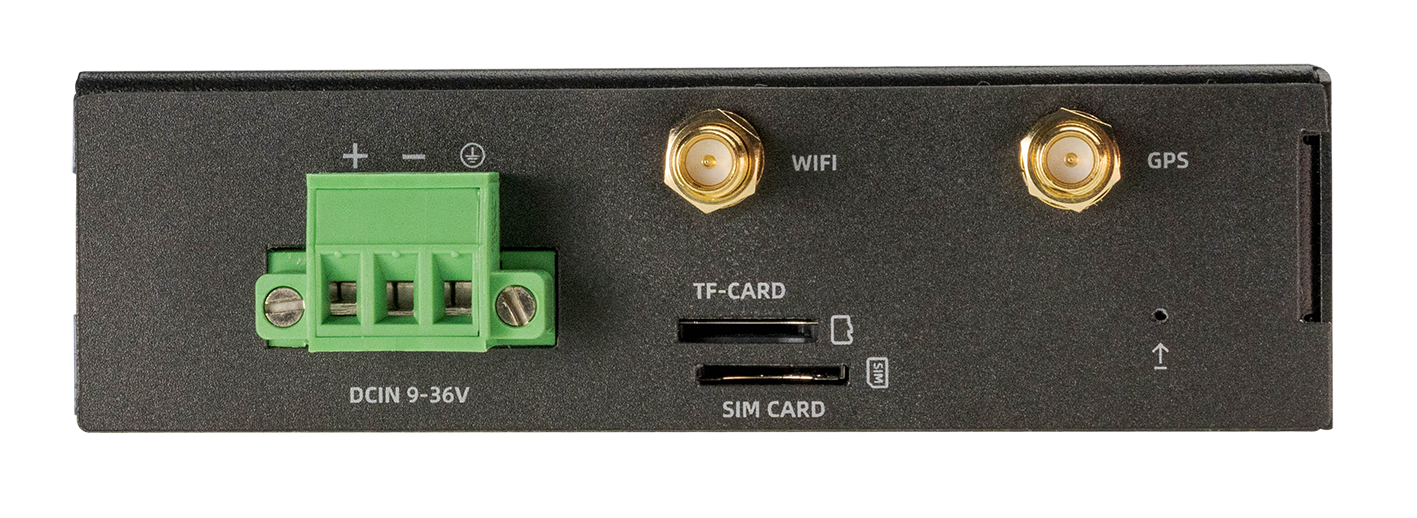

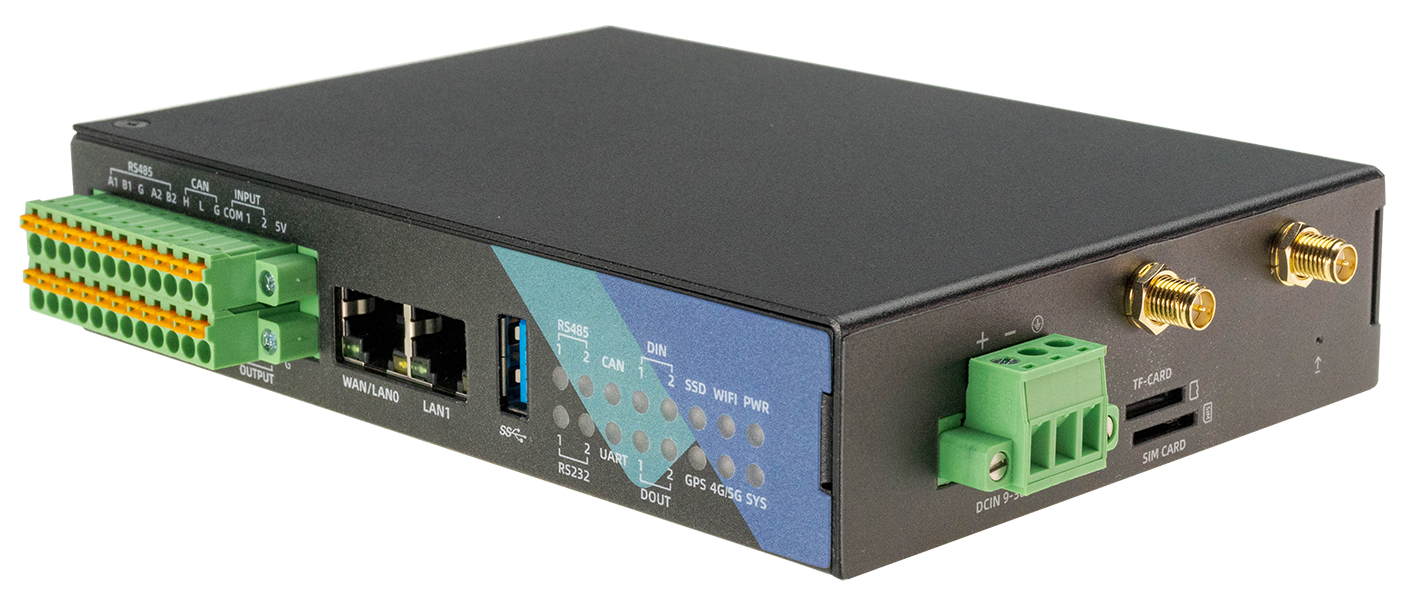

3.1. 实物图
3.2. 网络接口及拓扑图
以太网接口速率均为10/100/1000Mbps自适应，MTU最高达8K字节
| 以太网接口 | 功能描述 |
|---|---|
| WAN/LAN0 | 默认登录IP: 192.168.1.100 |
| LAN1 | DHCP自适应 |
3.3. 外部IO及指示灯
| 指示灯 | 功能描述 |
|---|---|
| RS485 | 1: RS485_1收发指示灯 2: RS485_2收发指示灯 |
| RS232 | 1: RS232_1收发指示灯 2: RS232_2收发指示灯 |
| DIN | 1: INPUT1 指示灯 2: INPUT2 指示灯 |
| DOUT | 1: OUTPUT1 指示灯 2: OUTPUT2 指示灯 |
| CAN | 收发指示灯 |
| UART | 收发指示灯 |
| SSD | 状态指示灯 |
| GPS | 信号指示灯 |
| WIFI | 信号指示灯 |
| 4G/5G | 信号指示灯 |
| POWER | 电源指示灯 |
| SYS | 状态指示灯，绿色:正常进入启动系统 |
3.4. 按键及复位
| 复位键 | 操作 | 功能 |
|---|---|---|
| 短按（小于5秒） | 设备将重启 | |
| 按住5秒左右，SYS指示灯黄色慢速闪烁（1Hz） | 设备将恢复缺省Web登录密码 | |
| 按住10秒左右，SYS指示灯黄色快速闪烁（8Hz） | 设备将恢复出厂设置并重启 | |
| 按住15秒左右，SYS指示灯恢复到绿色常亮 | 设备不执行任何恢复操作 |
