4. 无线模块¶

注意： 4G模组和5G模组使用的座子不一样，4G模组使用MINI PCIE接口，5G模组使用M.2(NGFF)接口，购买AIO-3562JQ主板时请根据所需的模组选择正确的接口座子

4. 无线模块

4.1. EC20 4G模组套件​

4.1.1. 产品参数​

  • 型号

    • EC20-C R2.0 Mini PCIe-C

  • 电源电压

    • 3.3V~ 3.6V, 典型值： 3.3V

  • 工作频段

    • TDD-LTE: B38/B39/B40/B41
    • FDD-LTE: B1/B3/B8
    • WCDMA: B1/B8
    • TD-SCDMA: B34/B39
    • GSM: 900/1800 MHz

  • 数据传输

    • TDD-LTE： Max 130Mbps (DL) Max 35Mbps (UL)
    • FDD-LTE： Max 150Mbps (DL) Max 50Mbps (UL)
    • DC-HSPA+： Max 42Mbps (DL) Max 5.76Mbps (UL)
    • UMTS： Max 384Kbps (DL) Max 384Kbps (UL)
    • TD-SCDMA： Max 4.2Mbps (DL) Max 2.2Mbps (UL)
    • CDMA： Max 3.1Mbps (DL) Max 1.8Mbps (UL)
    • EDGE： Max 236.8Kbps (DL) Max 236.8Kbps (UL)
    • GPRS： Max 85.6Kbps (DL) Max 85.6Kbps (UL)

  • 接口连接器

    • USB：USB 2.0 高速接口, 480Mbps
    • 数字语音：1个数字语音接口 (可选)
    • USIM：1.8V/3V
    • 网络指示：×2, NET_STATUS 和 NET_MODE
    • UART：×1 UART
    • 复位：低电平
    • PWRKEY：低电平
    • 天线接口：×3 (主天线, 分集天线和GNSS天线接口)
    • ADC：×2

  • 结构尺寸

    • 51.0mm × 30.0mm × 4.9mm

  • 重量

    • 约 10.5g

  • 认证

    • CCC/ NAL*/ TA

4.1.2. GNSS 功能​

EC20 模组分带GNSS和不带GNSS两种，Firefly官网售卖的EC20 4G模组是不支持GNSS的，后缀为SNNS，支持GNSS功能的EC20 模组一般带有后缀SGNS，公版固件支持GNSS功能，但是默认关闭，使用方法可参考EC20 GNSS功能章节。

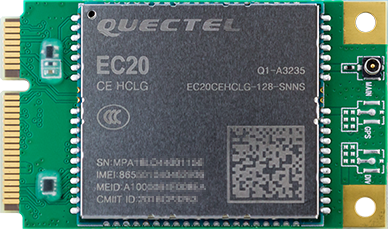

4.1.3. 实物图​

_images/module_wireless_ec20.png

4.1.4. 连接方法​

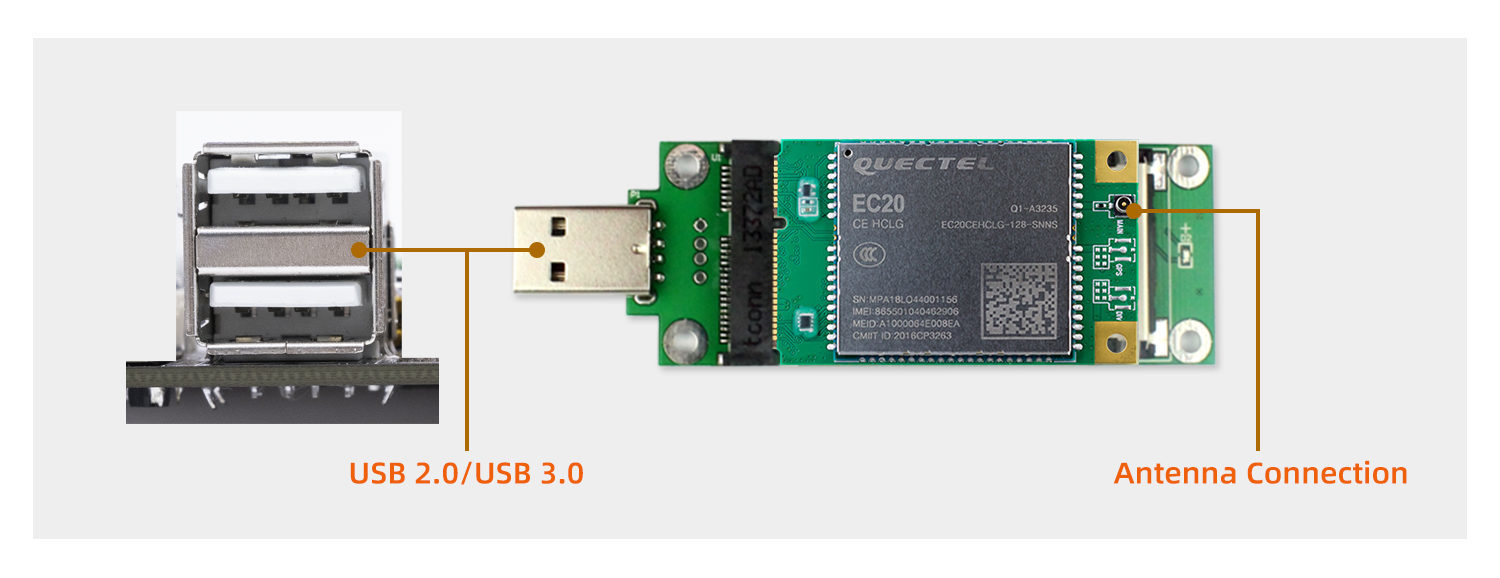

  • USB 接口连接

_images/module_wireless_ec20_usb.jpg

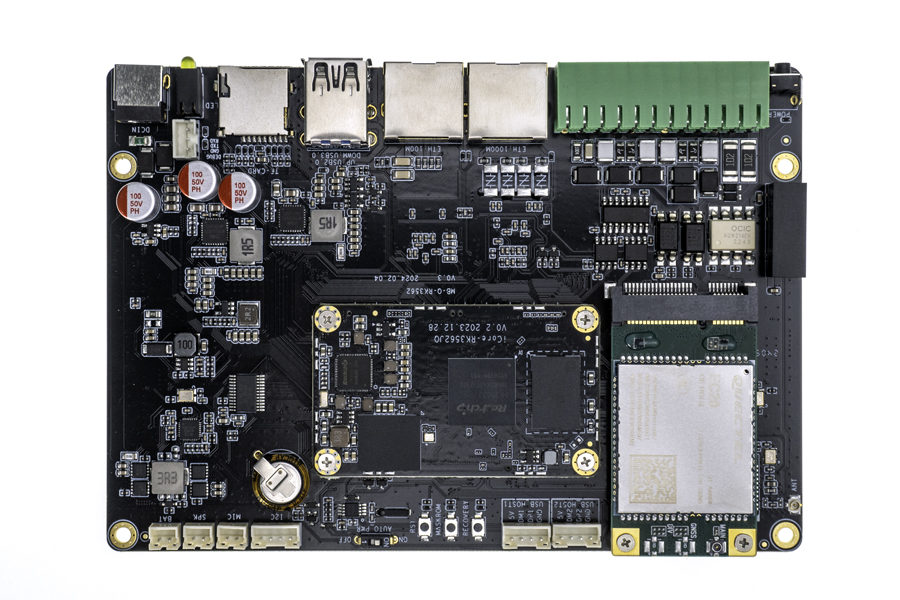

  • Mini-PCIe 接口连接

_images/module_wireless_4G-EC20_MiniPCIe_AntWord.jpg

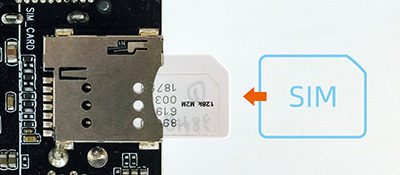

  • SIM 卡连接

_images/module_wireless_sim_connection.jpg

4.2. EC200T 4G模组套件​

4.2.1. 产品参数​

  • 型号

    • EC200T-CN Mini PCIe-D

  • 电源电压

    • 3.4V~ 4.3V, 典型值： 3.8V

  • 工作频段

    • TDD-LTE: B34/B38/B39/B40/B41
    • FDD-LTE: B1/B3/B5/B8
    • WCDMA: B1/B5/B8
    • GSM: 900/1800 MHz

  • 数据传输

    • TDD-LTE： Max 120Mbps (DL) Max 3Mbps (UL)
    • FDD-LTE： Max 150Mbps (DL) Max 50Mbps (UL)
    • DC-HSDPA： Max 21Mbps (DL)
    • HSDPA: Max 5.76 Mbps (UL)
    • WCDMA: Max 384Kbps (DL) Max 384Kbps (UL)
    • EDGE: Max 236.8Kbps (DL) Max 236.8Kbps (UL)
    • GPRS： Max 85.6Kbps (DL) Max 85.6Kbps (UL)

  • 接口连接器

    • USB：USB 2.0 高速接口, 480Mbps
    • 数字语音：1个数字语音接口 (可选)
    • USIM：1.8V/3V
    • UART：×1 UART
    • UART_DTR (睡眠控制)
    • W_DISABLE# (飞行模式控制)
    • LED_WWAN# (网络状态指示)
    • PERST# (模块复位)
    • RI (主机唤醒)
    • WAKEUP_IN (睡眠控制,低电平有效)
    • WAKEUP_OUT (睡眠状态指示)
    • 天线接口：×2 (主天线, 分集天线)

  • 结构尺寸

    • 51.0mm × 30.0mm × 4.9mm

  • 重量

    • 约 10.2g

  • 认证

    • CCC/SRRC/NAL

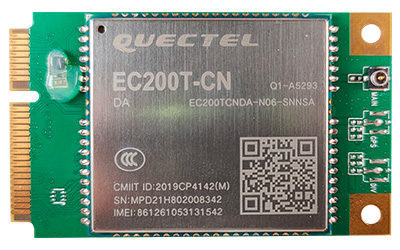

4.2.2. 实物图​

_images/module_wireless_ec200t.jpg

4.2.3. 连接方法​

参考EC20 4G模组套件

4.3. 参考固件​

公版固件默认支持 EC20 4G 模组、EC200T 4G模组

固件下载
