1. 接口定义

1.1. 整机接口定义​

ROC-RK3576-PC V1.0 使用的接口，主要包括：

  • 1 x HDMI2.1（最大支持 4K@120Hz 输出）
  • 1 x Display Port1.4（最大支持 4K@120Hz 输出）
  • 1 x USB3.0 OTG(Type-C)
  • 1 x MIPI-DSI
  • 1 x MIPI-CSI
  • 1 x SATA3.0 或 PCIe2.0
  • 1 x TF Card
  • 1 x USB3.0
  • 3 x USB2.0 (其中2个USB2.0由20Pin排针引出)
  • 1 x WIFI
  • 1 x Bluetooth
  • 1 x FAN
  • 1 x RJ45（支持 1Gbps）
  • 1 × 3.5mm耳机接口
  • 1 × Mic输入（2P-1.25mm）

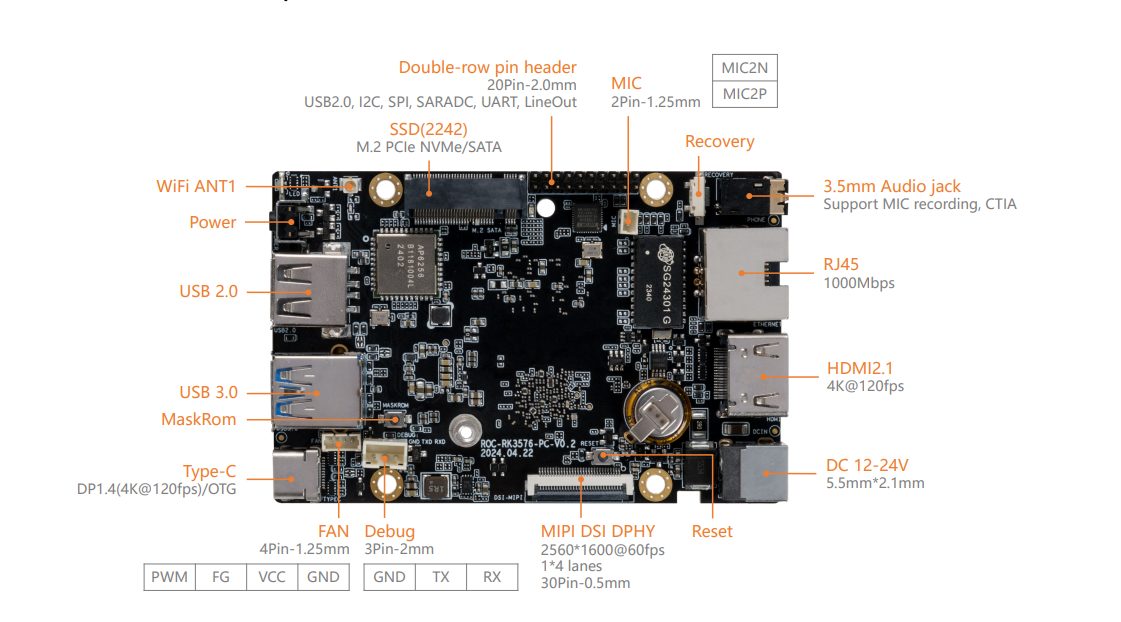

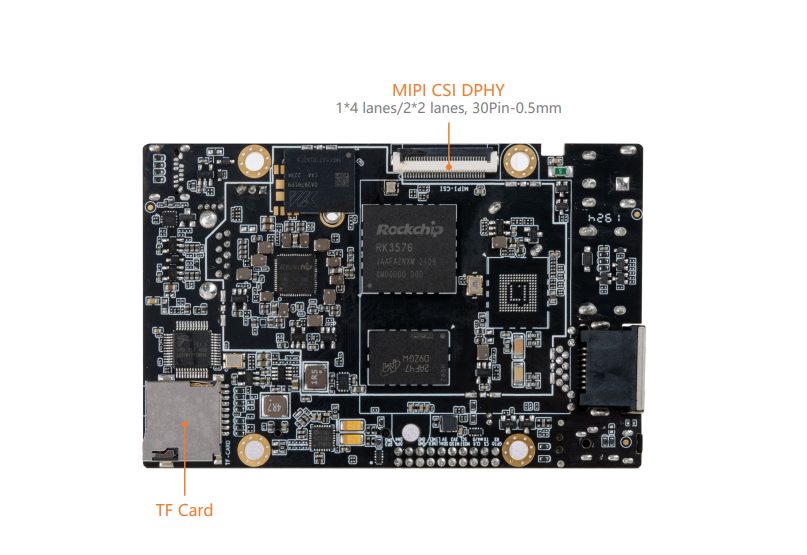

具体如下图：

_images/interface_all1.jpg

_images/interface_all2.jpg
