1. 接口定义

1.1. 整机接口定义

ROC-RK3568-PC 提供了丰富的接口，主要包括：

• 电源接口
• 1 x Type-C
• 1 x USB3.0
• 2 x USB2.0
• HDMI
• MIPI 屏幕接口
• EDP 屏接口
• 以太网
• WIFI 天线
• 蓝牙天线
• 3.5mm 耳机接口
• 12V 电源接口
• TF 卡槽
• SATA 接口
• Power 按键
• Reset 按键
• Recovery 按键
• MaskRom 按键
• 调试串口
• 工业级串口 (RS485, RS232, TTL)
• MIPI 摄像头接口
• M.2 PCIE 3.0接口

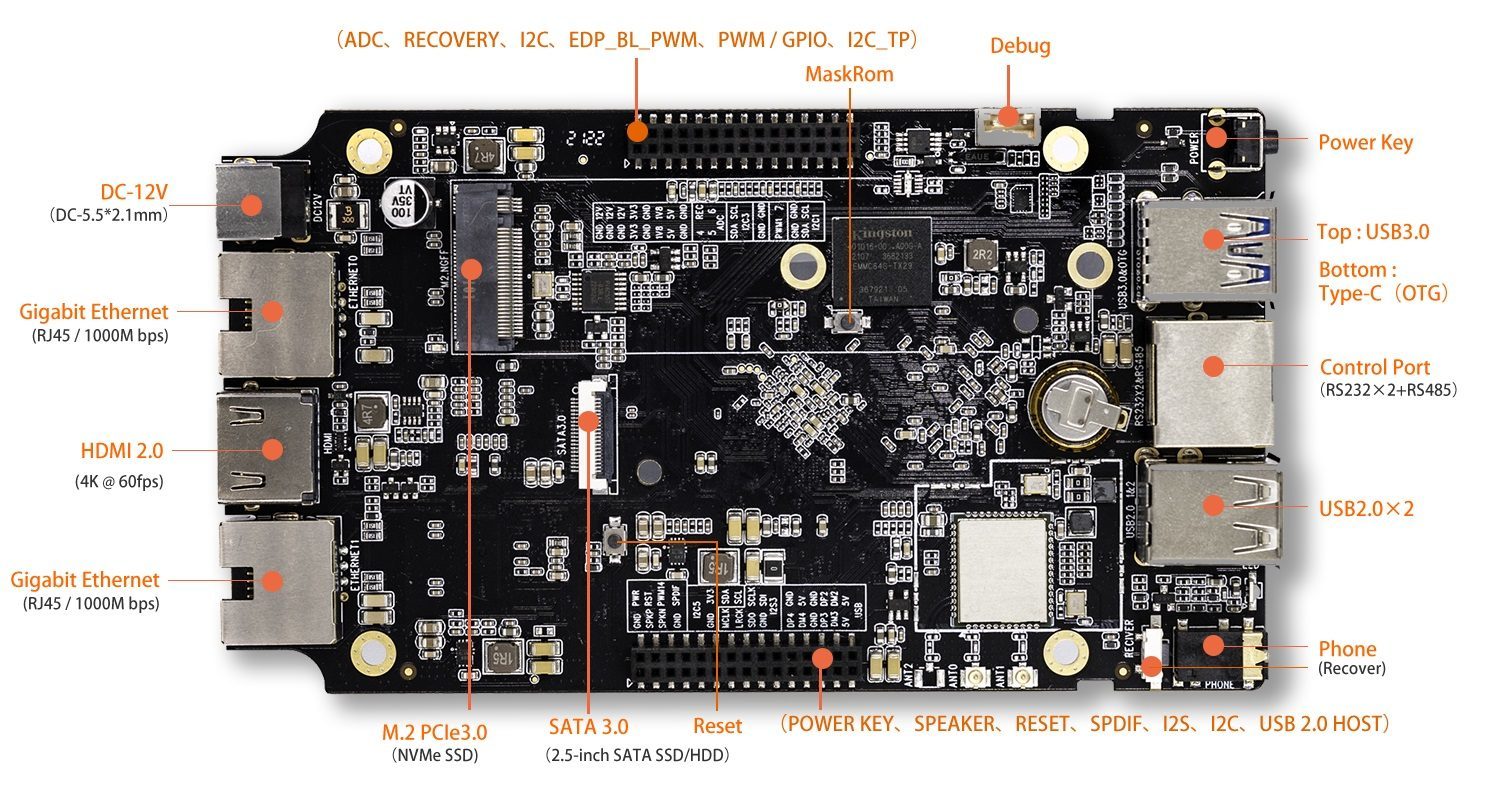

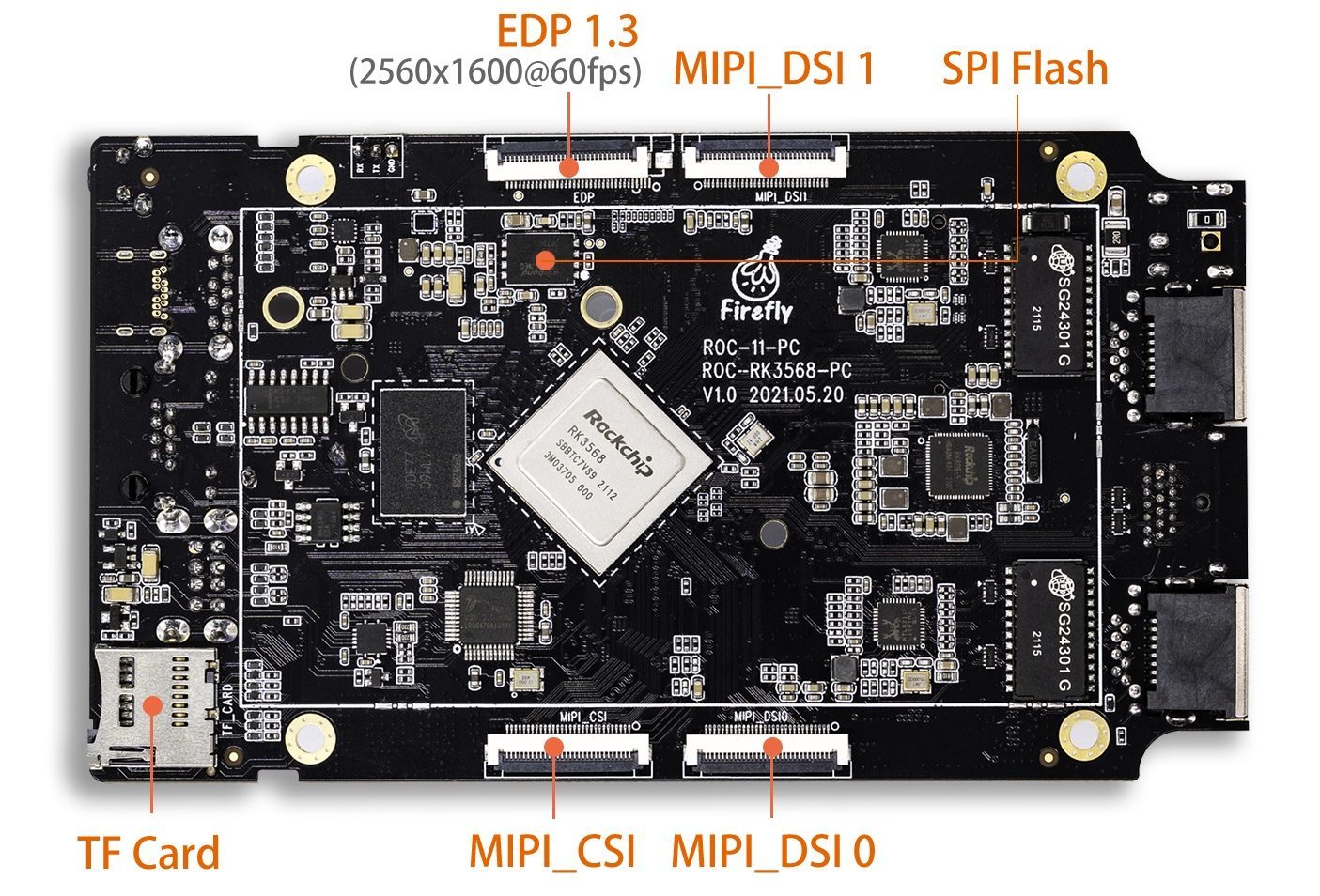

具体如下图：
