1. 接口定义
1.1. 整机接口定义
ROC-RK3506B-CC V1.0 使用的接口，主要包括：
- 1 x Recovery key
- 1 x Boot key
- 1 x Reset key
- 2 x LED
- 1 x RTC 电池座
- 1 x DEBUG 串口（UART0）
- 1 x USB2.0 OTG（Type-C）
- 1 x MIPI-DSI
- 1 x TF Card（与 EMMC 接口复用，默认不贴）
- 1 x USB2.0 （其中2个USB2.0由20Pin排针引出）
- 1 x WIFI（只支持 2.4G 频段，不支持 5G 频段）
- 2 x RJ45（支持 100Mbps）
- 1 × 3.5mm 耳机接口

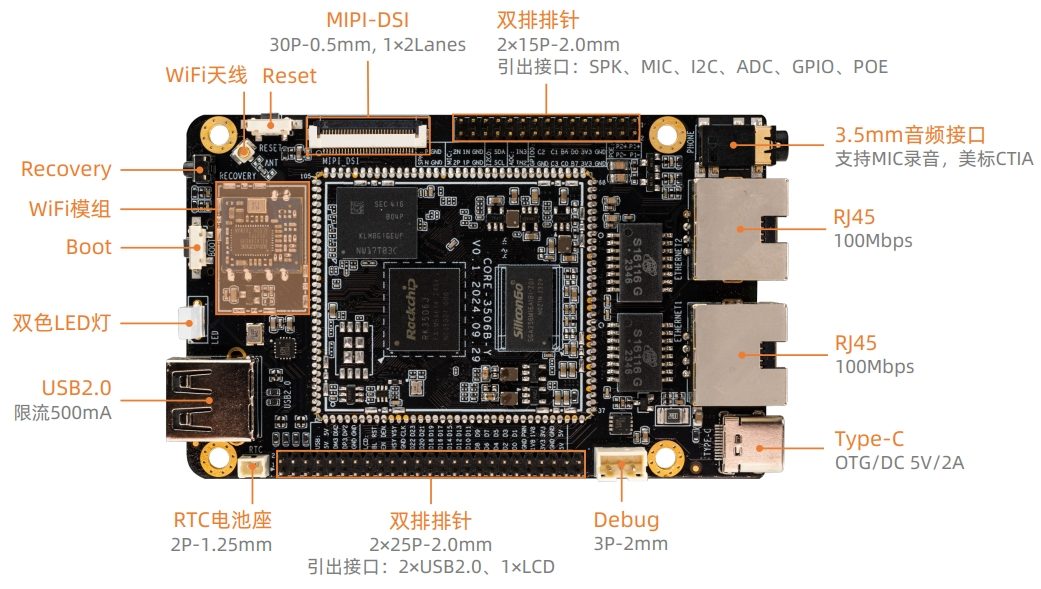

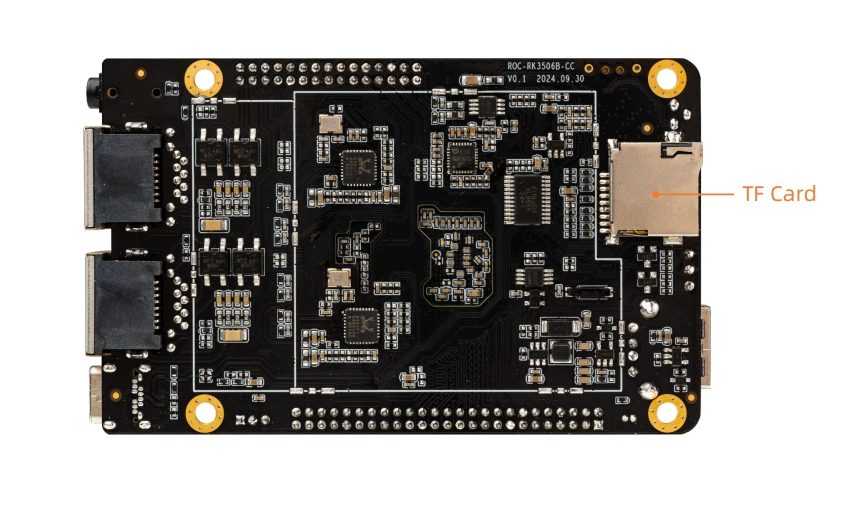

具体如下图：
