12. SATA 使用

12.1. 简介​

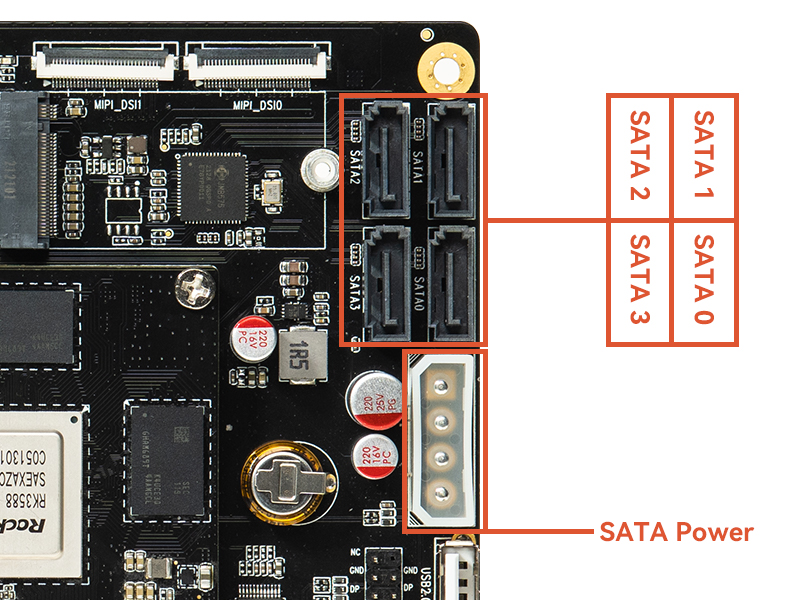

ITX-3588J 开发板上有 4 个 SATA 接口和 1 个 M.2 SATA 接口

_images/usage_sata_interface.jpg

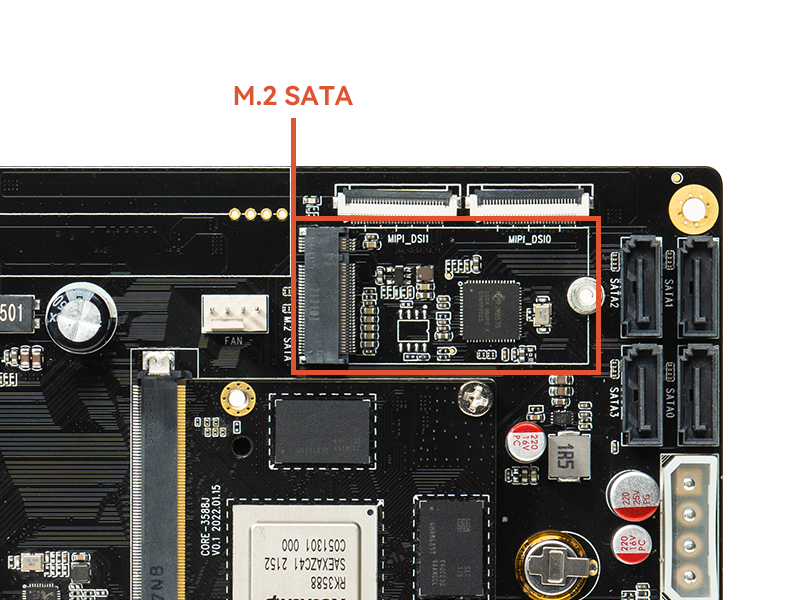

_images/usage_sata_m2_sata.jpg

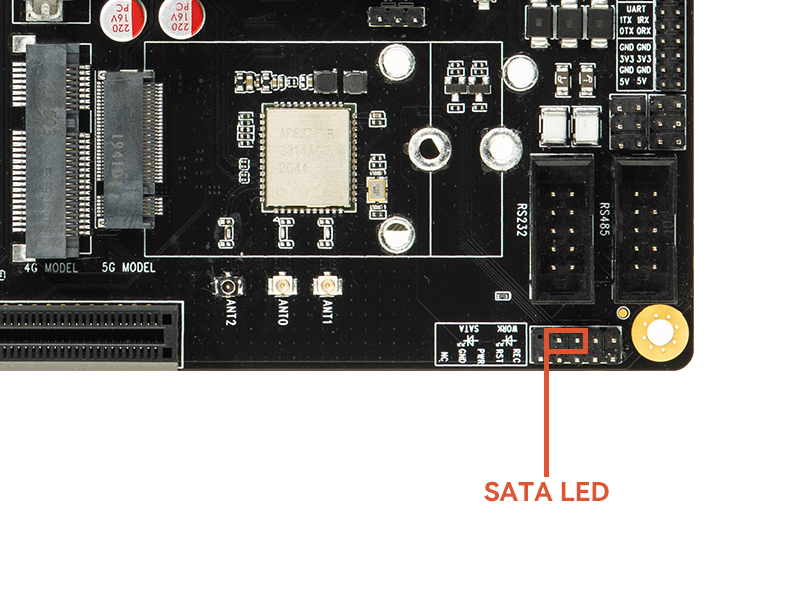

_images/usage_sata_led.jpg

注意事项：

  • 使用官方 12V/7A 电源适配器，否则可能因为供电不足导致无法识别 SATA 硬盘。

  • M.2 SATA 接口，注意应选择 SATA 协议的 SSD 接入，而不是 NVME 协议的 SSD

12.2. 软件配置​

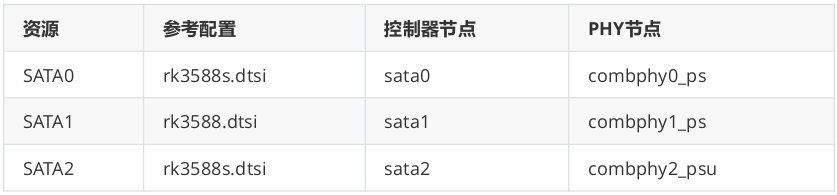

关于 RK3588 SATA 的硬件可用资源及软件上 sata 控制器节点、 PHY 节点对应关系如图： _images/usage_sata_phy.png ITX-3588J 开发板上的 4 个 SATA 接口和 1 个 M.2 SATA 接口都是 SATA PM 扩展芯片扩展出来的接口，SATA PM 扩展芯片使用了 RK3588 的 SATA0 这组资源。

12.2.1. DTS 配置​

一般根据原理图在 DTS 中配置供电引脚，选择正确的 sata 控制器节点和 PHY 节点使能，并关闭与其复用的 pcie 控制器节点就可以。

在 kernel-5.10/arch/arm64/boot/dts/rockchip/rk3588-firefly-itx-3588j.dtsi 中有下面一段配置：

/* sata pm */
&combphy0_ps {
    status = "okay";
};

&sata0 {
    status = "okay";
};

&vcc_sata_pwr_en{
    status = "okay";
    gpio = <&pca9555 PCA_IO1_2 GPIO_ACTIVE_HIGH>;  //PCA_IO 12
&#125;;

sata0：sata0 控制器节点

combphy0_ps：PHY 节点

vcc_sata_pwr_en：M.2 SATA 供电引脚节点

在 kernel-5.10/arch/arm64/boot/dts/rockchip/rk3588s.dtsi 中已经默认关闭与其复用的 pcie 控制器节点：

pcie2x1l2: pcie@fe190000 &#123;
    ...
    status = "disabled";
    ...
&#125;;

pcie2x1l2：与 sata0 相互复用的 pcie 控制器节点

12.3. 挂载​

12.3.1. 自动挂载​

在 Android 系统界面中将硬盘格式化为可用格式就可以开机自动挂载

12.3.2. 命令手动挂载​

  • 查找设备节点

    ls /dev/block/sd*
    /dev/block/sda

  • 格式化为EXT4文件格式

    mkfs.ext4 /dev/block/sda

  • 挂载

    mount /dev/block/sda /mnt/media_rw/

  • 查看挂载路径

    df -h /dev/block/sda 916G 24K 916G 1% /mnt/media_rw

或者

cat /proc/mounts  | grep sda
/dev/block/sda /mnt/media_rw ext4 rw,seclabel,relatime 0 0

12.4. 读写测速​

SATA3.0 的传输速率理论上达到 6.0 Gbps，可以参考如下命令进行读写速度测试：

  • dd

    路径根据实际挂载路径修改

    写1G文件

    echo 3 > /proc/sys/vm/drop_caches busybox dd if=/dev/zero of=/mnt/media_rw/41AD-09EA/test1 bs=1M count=1024 conv=sync

    读1G文件

    echo 3 > /proc/sys/vm/drop_caches busybox dd if=/mnt/media_rw/41AD-09EA/test1 of=/dev/null conv=sync

  • fio

    使用 fio 会格式化硬盘

    写

    fio -filename=/dev/block/sda -direct=1 -iodepth 1 -thread -rw=write -ioengine=psync -bs=1M -size=200G -numjobs=30 -runtime=60 -group_reporting -name=mytes

    读

    fio -filename=/dev/block/sda -direct=1 -iodepth 1 -thread -rw=read -ioengine=psync -bs=1M -size=200G -numjobs=30 -runtime=60 -group_reporting -name=mytes
