接口

外壳​

_images/interface-enclosure-zh.png

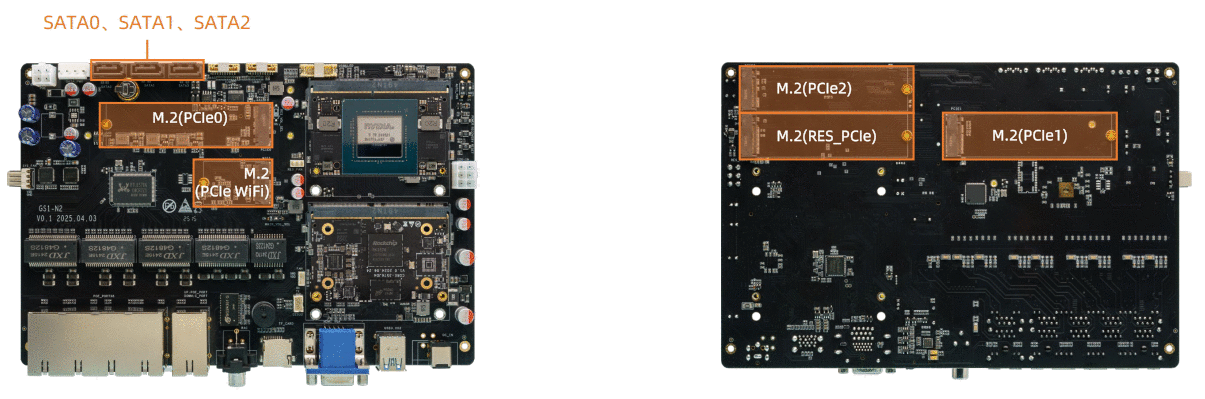

主板​

_images/interface-mainboard-zh.png

主模组仅安装主模组时
RK3588(Core-3588JD4)1. SATA0、PCIe0、PCIe WiFi(M.2) ：三选一 2. PCIe1(PCIe 3.0)、连接副核心板：二选一 3. SATA2 可用（主模组 Core-3588JD4 专用，为其它模组时 SATA2 不可用） 4. 其他 PCIe / SATA 均不可用
RK3576(Core-3576JD4)1. SATA0、PCIe0、PCIe WiFi(M.2) ：三选一 2. SATA1、PCIe1：二选一 3. 其他 PCIe / SATA 均不可用
SOPHGO(Core-1688JD4)1. SATA0、PCIe0、PCIe WiFi(M.2)：三选一 2. PCIe1：可用 3. 其他 PCIe / SATA 均不可用
NVIDIA(Jetson Orin Nano) NVIDIA(Jetson Orin NX)1. PCIe0、PCIe WiFi(M.2) ：二选一 2. PCIe1：可用 3. TF卡、管理网口：不可用 4. 其他 PCIe / SATA 均不可用
副模组仅安装副模组时
1. 可选主模组里任意一款 2. 副模组可为空1. RES_PCIe 均可用 2. 副模组为以下模组时，PCIe2才可用：   Core-3588JD4、Jetson Orin Nano、Jetson Orin NX
