一、产品介绍

产品简介​

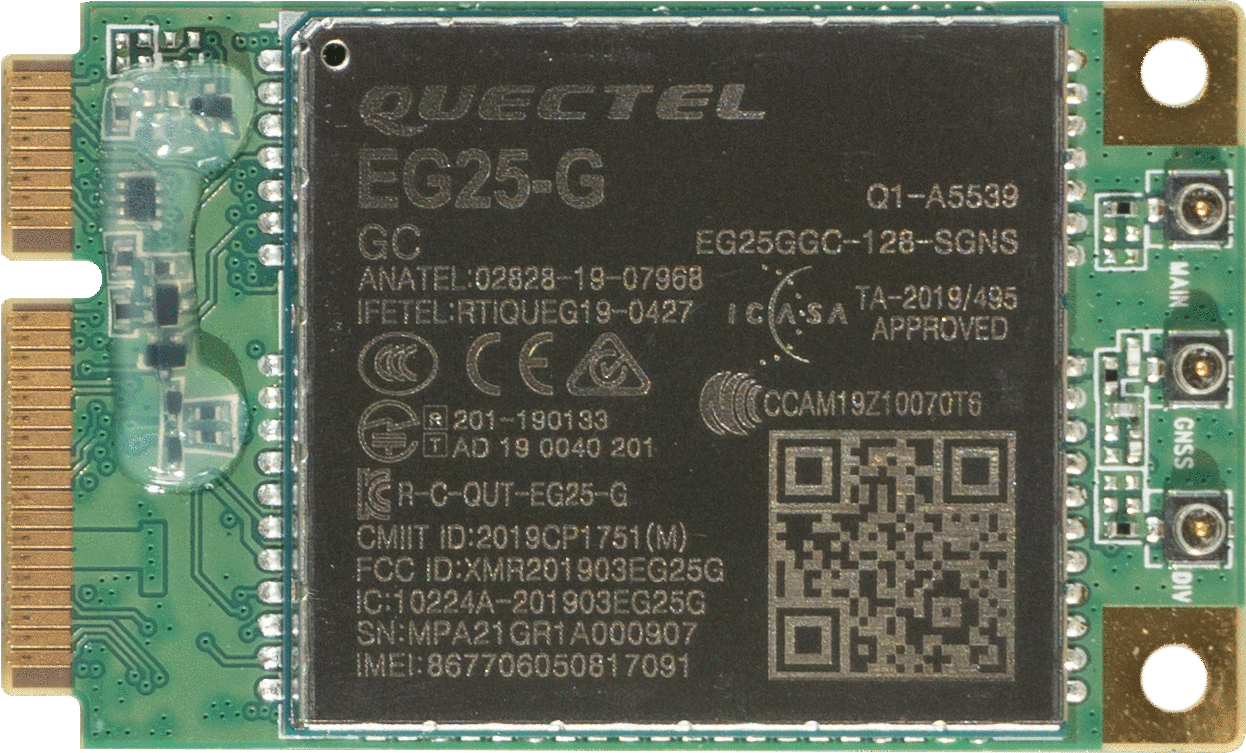

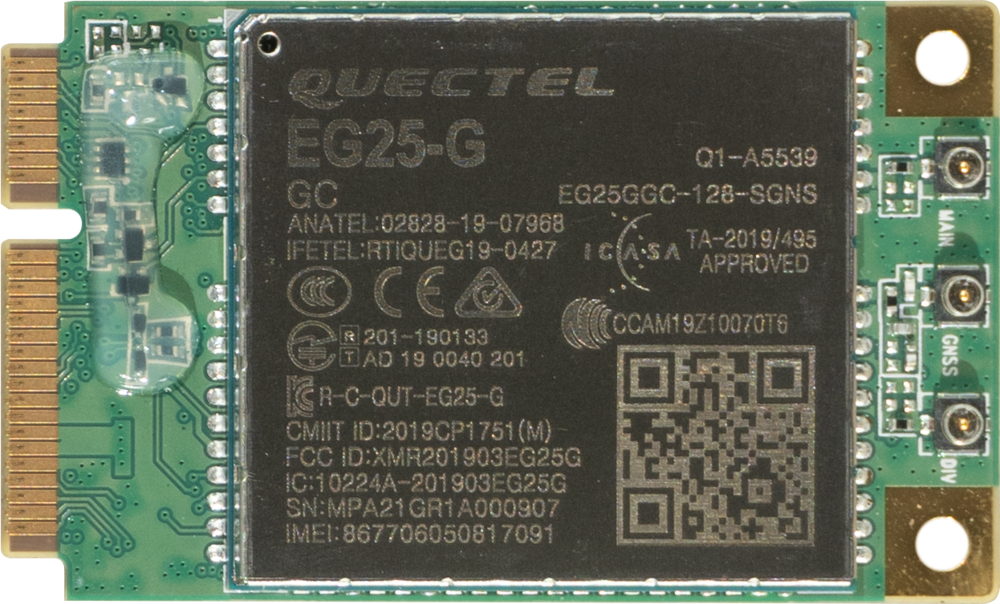

EG25-G​

EG25-G 是移远通信专为 M2M 和 IoT 领域而设计的 LTE Cat 4 无线通信模块，采用 3GPP Rel.11 LTE 技术，支持最大下 行速率 150 Mbps 和最大上行速率 50 Mbps。同时，EG25-G 在封装上兼容移远通信 UMTS/HSPA+ UC200T 系列模块、 多模 LTE Standard EC2x 系列（EC25 系列、EC21 系列和 EC20-CE）/EC200A 系列/EG21-G 模块，在设计和使用中可以灵 活切换。

此模块不支持语音通话和短信，如果需要支持，请联系商务 lixu@ai-paipai.com。

详细参数​

型号EG25-G Mini PCIe
工作频段LTE-FDD: B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28 LTE-TDD: B38/B39/B40/B41 UMTS: B1/B2/B4/B5/B6/B8/B19 GSM: B2/B3/B5/B8
数据传输LTE-FDD: Max 150 Mbps(DL) Max 50Mbps(UL)LTE-TDD: Max 130 Mbps(DL) Max30 Mbps(UL)DC-HSDPA: Max 42 Mbps(DL) (UL)HSUPA: Max 5.76 Mbps(UL) WCDMA: Max 384 kbps(DL) Max 384 kbps(UL)EDGE: Max 296 kbps(DL) Max236.8 kbps(UL)GPRS: Max107 kbps(DL) Max 85.6 kbps(UL)
结构尺寸29.0 mm × 32.0 mm × 2.4 mm 重量: 约4.9 g
认证Deutsche Telekom Verizon/AT&T/Sprint/U.S. Cellular/T-Mobile Telus/Rogers* SRRC/CCC/NAL GCF CE UKCA PTCRB FCC IC Anatel IFETEL KC NCC JATE/TELEC RCM NBTC IMDA ICASA RoHS WHQL
天线接口x3 主天线、分集天线、GNSS

二、使用方法

硬件连接​

模组连接​

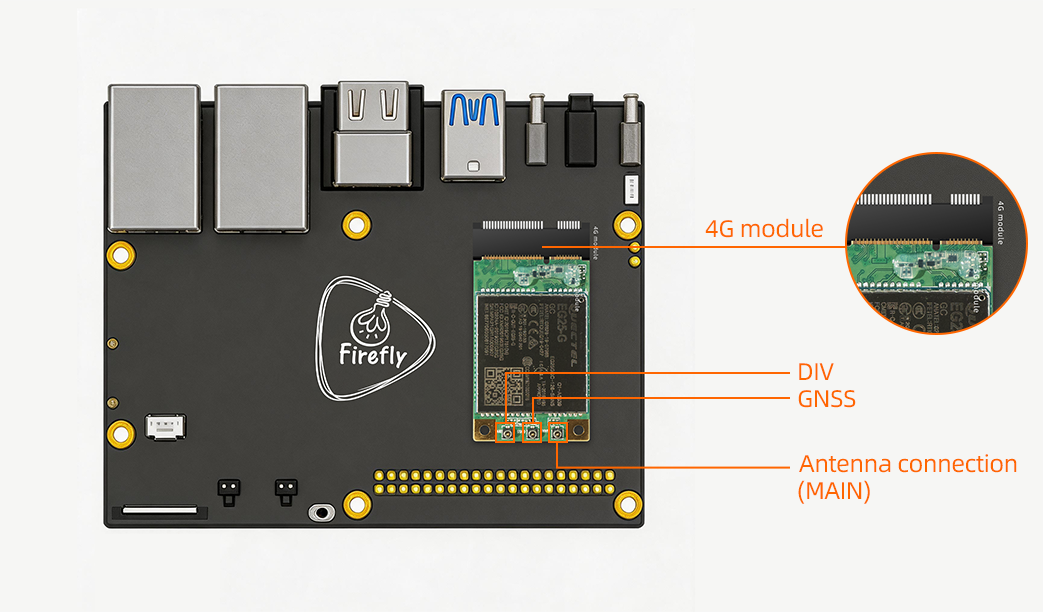

PCIE 接口的连接​

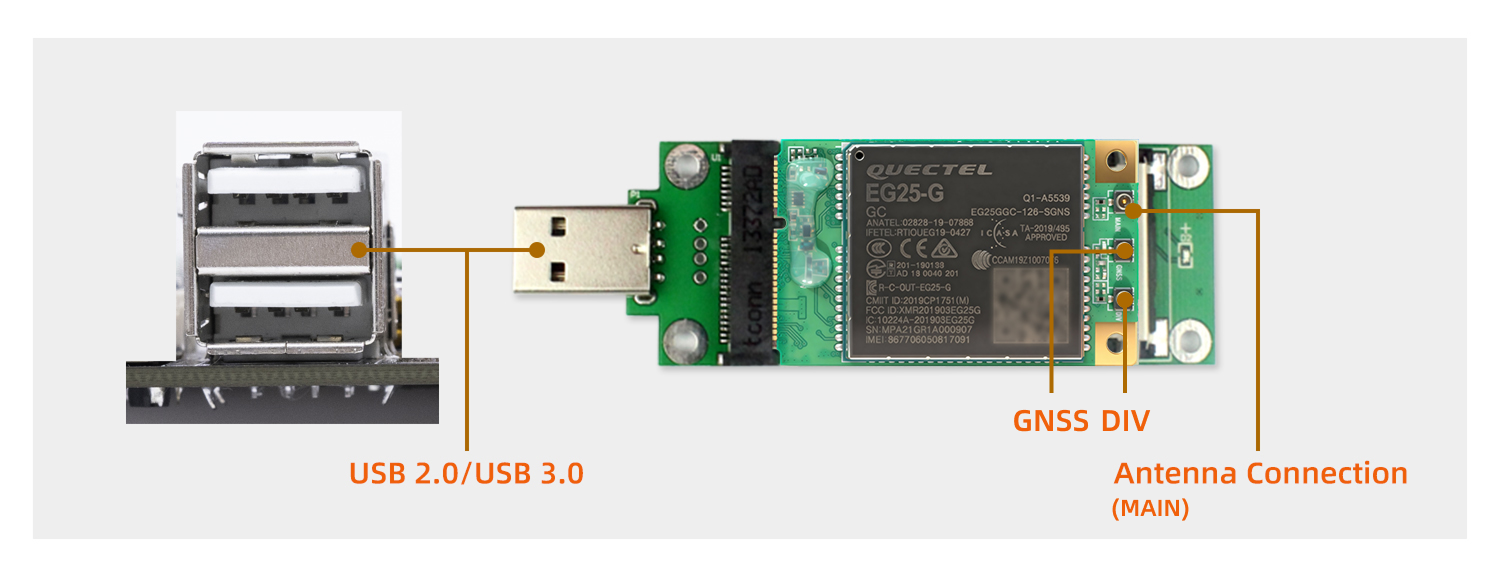

USB 接口的连接​

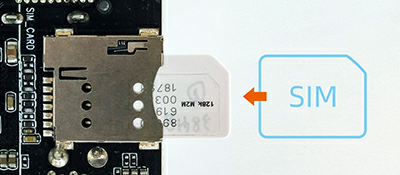

SIM 卡的插入​

三、固件与资料下载

相关文档和固件下载，见官网的资料下载。

四、入门教程

固件烧写​

主控USB 线刷SD 卡升级
RK3566AIO-3566JD4, ROC-RK3566-PCAIO-3566JD4, ROC-RK3566-PC
RK3568AIO-3568J, ROC-RK3568-PC,ROC-RK3568-PC-SEAIO-3568J, ROC-RK3568-PC,ROC-RK3568-PC-SE
RK3588ITX-3588J, ROC-RK3588S-PC, AIO-3588SJD4,AIO-3588QITX-3588J, ROC-RK3588S-PC, AIO-3588SJD4 ,AIO-3588Q
RK3576ROC-RK3576-PC, AIO-3576Q, AIO-3576CROC-RK3576-PC, AIO-3576Q, AIO-3576C

GNSS(可选功能)​

EG25 模组支持无线网络数据通讯， 后缀为 SGNS: 支持 GNSS

公版固件支持 GNSS 功能，但是默认关闭。

基本参数​

支持 GPS、GLONASS、GALILEO、BEIDOU，兼容标准 NMEA 0183 协议，可通过 USB NMEA 接口输出 1Hz 频率的 NMEA 信息，默认输出串口为 /dev/ttyUSB1，波特率 115200 bit/s。

天线要求​

  • 频率范围:1559MHz~1609MHz
  • 极化:RHCP 或 Linear
  • VSWR:< 2(典型值)
  • 有源天线噪声系数:< 1.5dB
  • 有源天线增益:> 0dB
  • 有源天线内嵌 LNA 增益:< 17dB

注意: GPS 天线需要使用有源天线

如何使能 GPS 和修改串口配置​

Android 临时修改​

  • 使能 ADB: 如何使能 ADB, 参考各个产品的 Wiki 教程《ADB 的使用》的章节。

  • 设置系统可读可写

    adb shell setprop persist.sys.root_access 3
    adb root && adb remount

  • 修改参数

    • 使能 GPS：将板卡 /vendor/build.prop 里面的 ro.factory.hasGPS 修改为 true
    • 修改串口配置：将板卡 /system/etc/u-blox.conf 里面的 SERIAL_DEVICE 修改为/dev/ttyUSB1, SERIAL_BAUD_RATE 修改为 115200。

  • 软重启板卡

Android 代码修改​

  • 使能 GPS
    • 将 SDK 目录下 device/rockchip/{CPU}/{PRODUCT}/{PRODUCT}.mk 里面 BOARD_HAS_GPS 修改为true
  • 修改串口配置
    • 将 SDK 目录下device/rockchip/{CPU}/{PRODUCT}/gps/u-blox.conf 里面 SERIAL_DEVICE 修改为/dev/ttyUSB1, SERIAL_BAUD_RATE 修改为 115200。
  • 重新编译 SDK 并烧录固件
