一、产品介绍

产品简介​

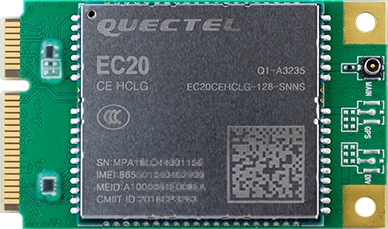

EC20​

EC20 是移远通信推出的 LTE Cat 4 无线通信模块，采用 LTE 3GPP Rel.11 技术，支持最大下行速率 150Mbps 和 最大上行速率 50Mbps ；同时在封装上兼容移远通信 UMTS/HSPA+ UC20 模块以及移远通信多网络制式 LTE Cat 3 模 块，实现了 3G 网络与 4G 网络之间的无缝切换。

此模块不支持语音通话和短信，如果需要支持，请联系商务 lixu@ai-paipai.com。

详细参数​

型号EC20 R2.1 Mini PCIe
工作频段TDD-LTE: B38/B39/B40/B41 FDD-LTE: B1/B3/B8 WCDMA: B1/B8 TD-SCDMA: B34/B39 GSM: 900/1800 MHz
数据传输TDD-LTE： Max 130Mbps (DL) Max 35Mbps (UL)FDD-LTE： Max 150Mbps (DL) Max 50Mbps (UL)DC-HSPA+： Max 42Mbps (DL) Max 5.76Mbps (UL)UMTS： Max 384Kbps (DL) Max 384Kbps (UL)TD-SCDMA： Max 4.2Mbps (DL) Max 2.2Mbps (UL)CDMA： Max 3.1Mbps (DL) Max 1.8Mbps (UL)EDGE： Max 236.8Kbps (DL) Max 236.8Kbps (UL)GPRS： Max 85.6Kbps (DL) Max 85.6Kbps (UL)
天线连接x3 主天线、分集天线、GNSS天线接口
结构尺寸51.0mm x 30.0mm x 4.9mm重量: 约 10.5g
认证NAL/SRRC/CCC

二、使用方法

硬件连接​

模组连接​

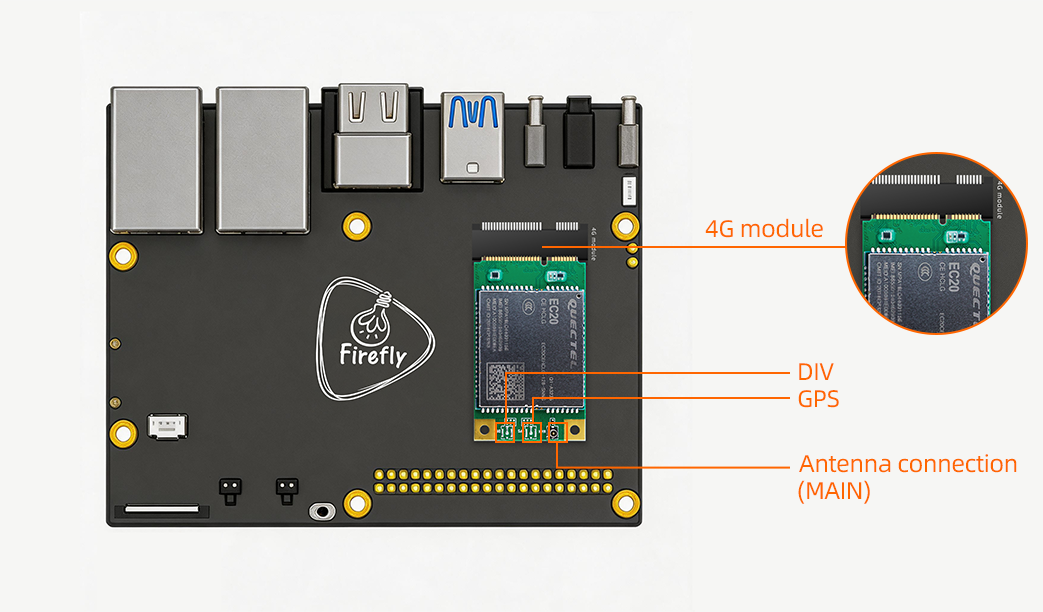

PCIE 接口的连接​

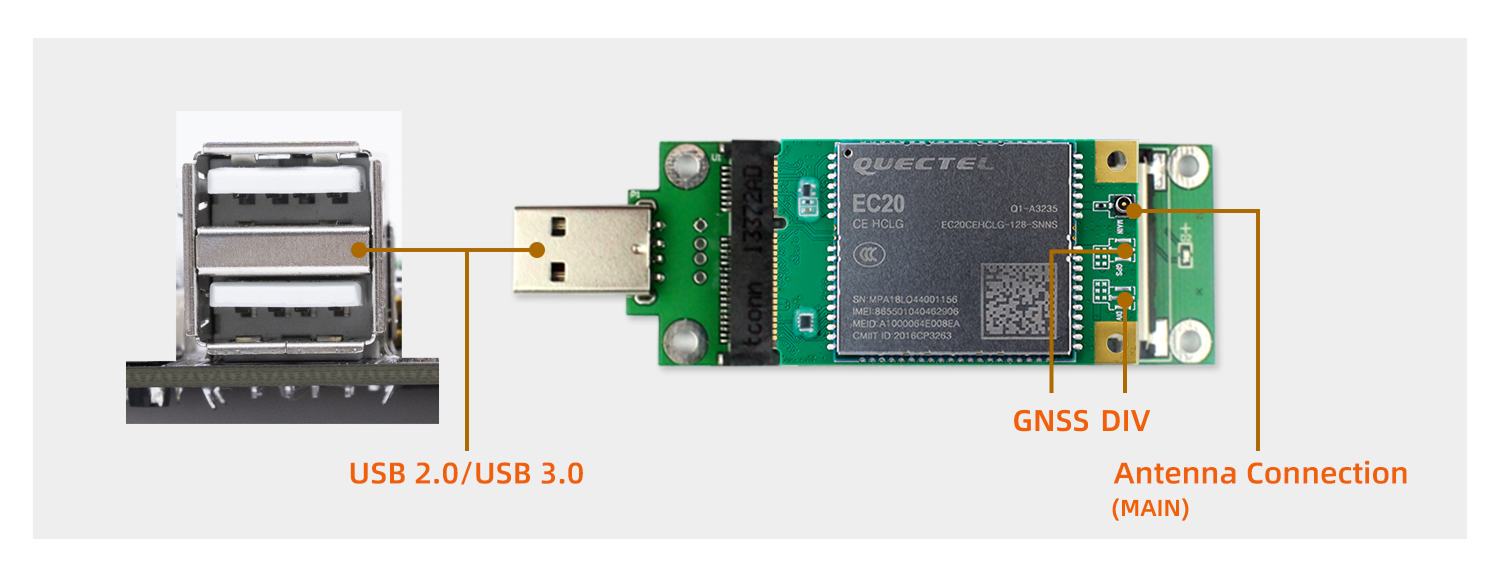

USB 接口的连接​

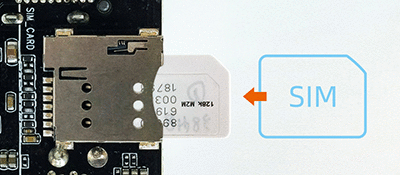

SIM 卡的插入​

三、固件与资料下载

相关文档和固件下载，见官网的资料下载。

四、入门教程

固件烧写​

主控USB 线刷SD 卡升级
PX30AIO-PX30-JD4
RK3128Firefly-RK3128, AIO-3128C
RK3288Firefly-RK3288, AIO-3288J, AIO-3288CFirefly-RK3288, AIO-3288J, AIO-3288C
RK3308ROC-RK3308B-CC-PLUS
RK3328ROC-RK3328-CC, ROC-RK3328-PCROC-RK3328-CC
RK3399Firefly-RK3399, ROC-RK3399-PC ROC-RK3399-PC-PLUS, AIO-3399JD4, AIO-3399J AIO-3399CFirefly-RK3399, ROC-RK3399-PC ROC-RK3399-PC-PLUS, AIO-3399JD4, AIO-3399J AIO-3399C
RK3399ProAIO-3399Pro-JD4, AIO-3399ProCAIO-3399Pro-JD4, AIO-3399ProC
RK3566AIO-3566JD4, ROC-RK3566-PCAIO-3566JD4, ROC-RK3566-PC
RK3568AIO-3568J, ROC-RK3568-PC, ROC-RK3568-PC SEAIO-3568J, ROC-RK3568-PC, ROC-RK3568-PC SE
RV1126_RV1109AIO-1126-JD4, AIO-1109-JD4, CAM-C1126S2U, CAM-C1109S2UAIO-1126-JD4, AIO-1109-JD4
RK3588ITX-3588J, ROC-RK3588S-PC, AIO-3588SJD4,AIO-3588QITX-3588J, ROC-RK3588S-PC, AIO-3588SJD4 ,AIO-3588Q
RK3576ROC-RK3576-PC, AIO-3576Q, AIO-3576CROC-RK3576-PC, AIO-3576Q, AIO-3576C

GNSS(可选功能)​

EC20 模组支持无线网络数据通讯，其中还分带 GNSS 和不带 GNSS 两种:

  • 后缀为 SNNS: 不支持 GNSS
  • 后缀为 SGNS: 支持 GNSS

公版固件支持 GNSS 功能，但是默认关闭。

基本参数​

支持 GPS、GLONASS、GALILEO、BEIDOU，兼容标准 NMEA 0183 协议，可通过 USB NMEA 接口输出 1Hz 频率的 NMEA 信息，默认输出串口为 /dev/ttyUSB1，波特率 115200 bit/s。

天线要求​

  • 频率范围:1559MHz~1609MHz
  • 极化:RHCP 或 Linear
  • VSWR:< 2(典型值)
  • 有源天线噪声系数:< 1.5dB
  • 有源天线增益:> 0dB
  • 有源天线内嵌 LNA 增益:< 17dB

注意: GPS 天线需要使用有源天线

如何使能 GPS 和修改串口配置​

Android 临时修改​

  • 使能 ADB: 如何使能 ADB, 参考各个产品的 Wiki 教程《ADB 的使用》的章节。

  • 设置系统可读可写

    adb shell setprop persist.sys.root_access 3
    adb root && adb remount

  • 修改参数

    • 使能 GPS：将板卡 /vendor/build.prop 里面的 ro.factory.hasGPS 修改为 true
    • 修改串口配置：将板卡 /system/etc/u-blox.conf 里面的 SERIAL_DEVICE 修改为/dev/ttyUSB1, SERIAL_BAUD_RATE 修改为 115200。

  • 软重启板卡

Android 代码修改​

  • 使能 GPS
    • 将 SDK 目录下 device/rockchip/{CPU}/{PRODUCT}/{PRODUCT}.mk 里面 BOARD_HAS_GPS 修改为true
  • 修改串口配置
    • 将 SDK 目录下device/rockchip/{CPU}/{PRODUCT}/gps/u-blox.conf 里面 SERIAL_DEVICE 修改为/dev/ttyUSB1, SERIAL_BAUD_RATE 修改为 115200。
  • 重新编译 SDK 并烧录固件
