网络结构

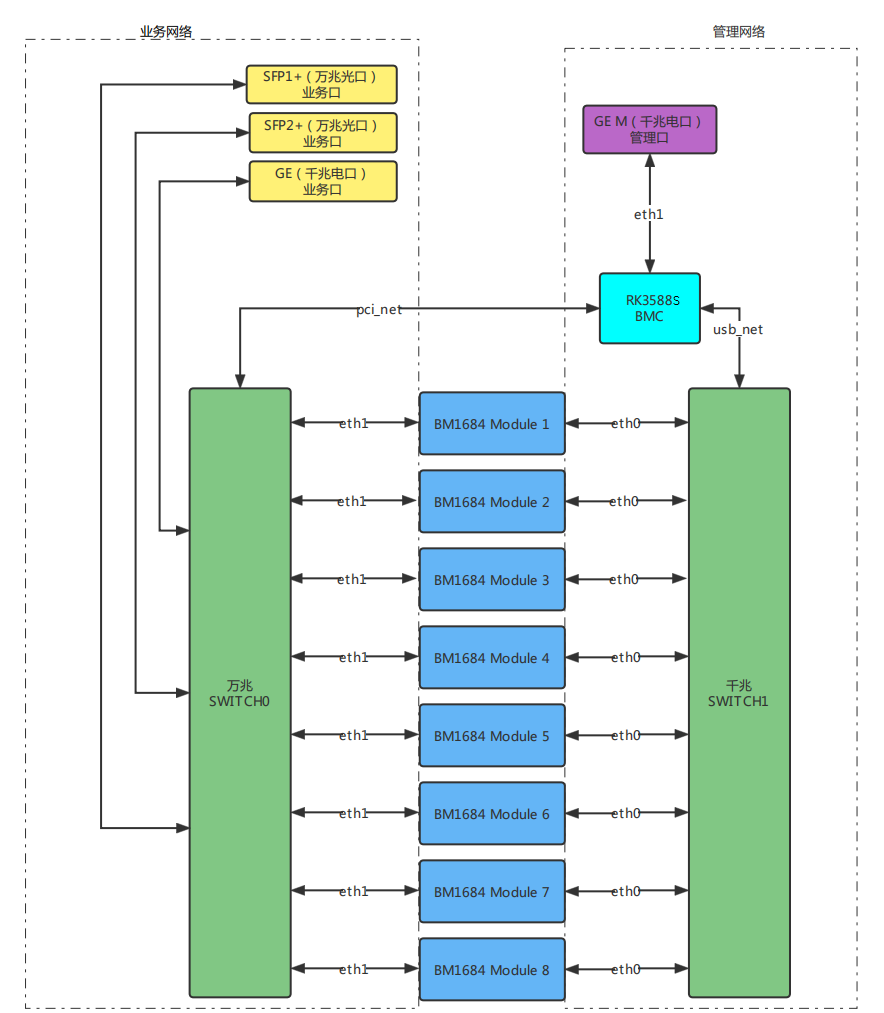

概览​

_images/1.png

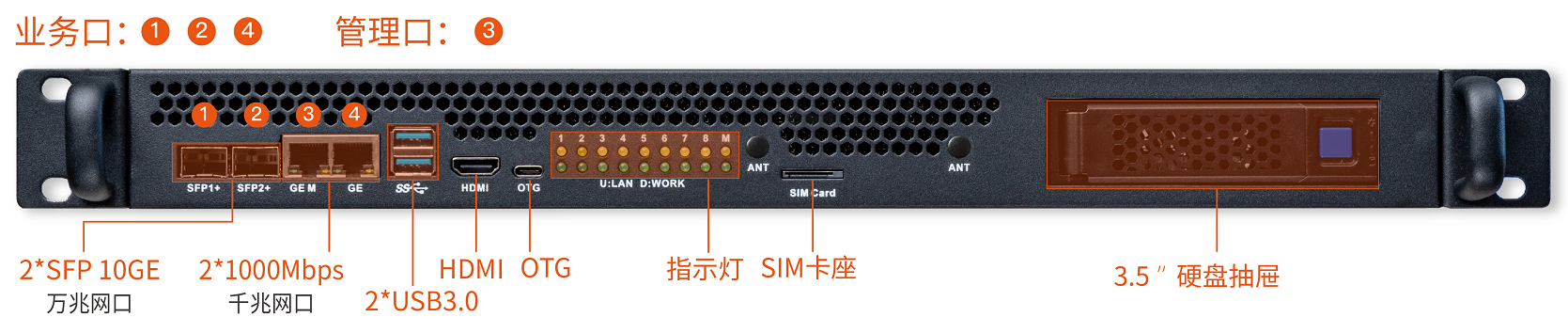

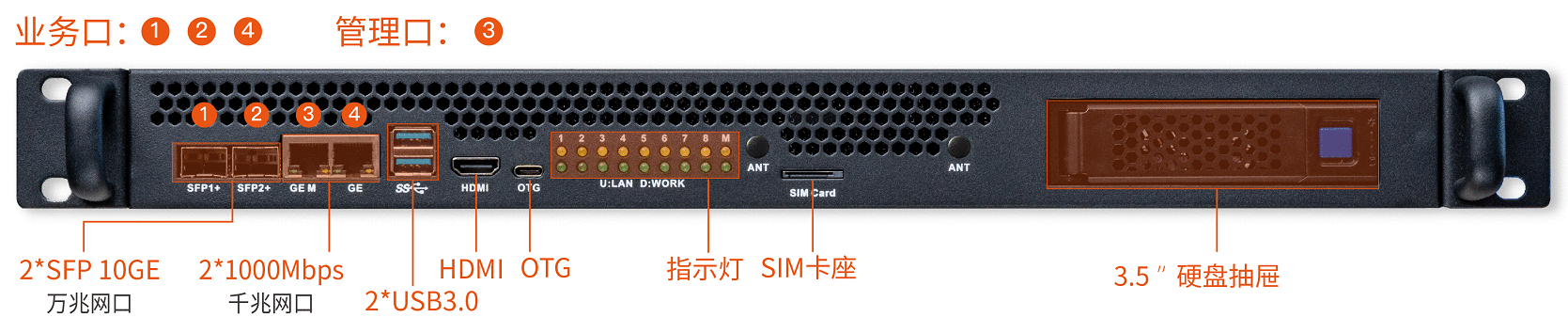

硬件接口​

_images/front.png

  • GE M 端口访问 BMC 的入口， 接口为千兆以太网，与此端口连接在同一局域网内的 PC 可以访问 BMC。
  • SFP1+、 SFP2+ 为各计算单元的数据交互业务口，接口为万兆光口。各个计算单元可以通过此端口，获取外部 DHCP Server 分配的 IP 地址。
  • GE 口功能与 SFP1+、 SFP2+功能相同，但是接口为千兆电口，作为没有光口环境的备份接口。

由概览图可知，各个计算单元的业务数据，是不会经过 BMC 单元的。所以在计算单元的业务部署、运行等场景下，BMC单元是完全不需要关注的。

网卡 IP 配置策略​

  • 主板

    • eth1： 这个网卡是外部访问 BMC 的入口，默认是静态 IP：192.168.100.100，如果用户需要修改 BMC 的访问地址，这个网卡的 IP 地址允许被修改。
    • pci_net： 这个网卡默认采用 DHCP，也可以通过其IP访问 BMC。
    • usb_net： 这个网卡是 BMC 与各个计算单元数据交互的网 卡，默认是静态 IP：192.168.150.1， 这个网卡的 IP 地址不允许被用户修改。

  • 计算单元

    • eth0： 这个网卡是计算单元与 BMC 数据交互的网卡，默认是静态 IP: 192.168.150.xx，IP 地址的最后一位是根据计算单元在服务器中的物理位置自动计算生产的， 这个网络的 IP 地址不允许被用户修改。
    • eth1： 这个网卡是计算单元与外部的业务数据交互网卡，默认采用 DHCP.
