1. 接口定义

1.1. 整机接口定义

AIO-3588L V1.0 提供了丰富的接口，主要包括：

• 1 x HDMI2.1（最大支持 8K@60Hz 输出）

• 1 x HDMI2.0

• 1 x HDMIIN2.0（最大支持 4K@60Hz 输入）

• 1 x Display Port1.4（最大支持 8K@30Hz 输出）

• 1 x USB3.0 OTG(Type-C)

• 2 x MIPI-DSI

• 2 x MIPI-CSI

• 1 x M.2 SATA3.0 或 M.2 PCIe2.0

• 1 x PCIe3.0x4

• 1 x TF Card

• 1 x 4G LTE

• 1 x SIM 卡槽

• 2 x USB3.0

• 2 x USB2.0（由44Pin排针引出）

• 1 x PCIe2.0 (M.2 E-KEY for WiFi6/BT5.0)

• 1 x FAN

• 1 x RJ45（支持 1Gbps）

• 1 × 3.5mm耳机接口

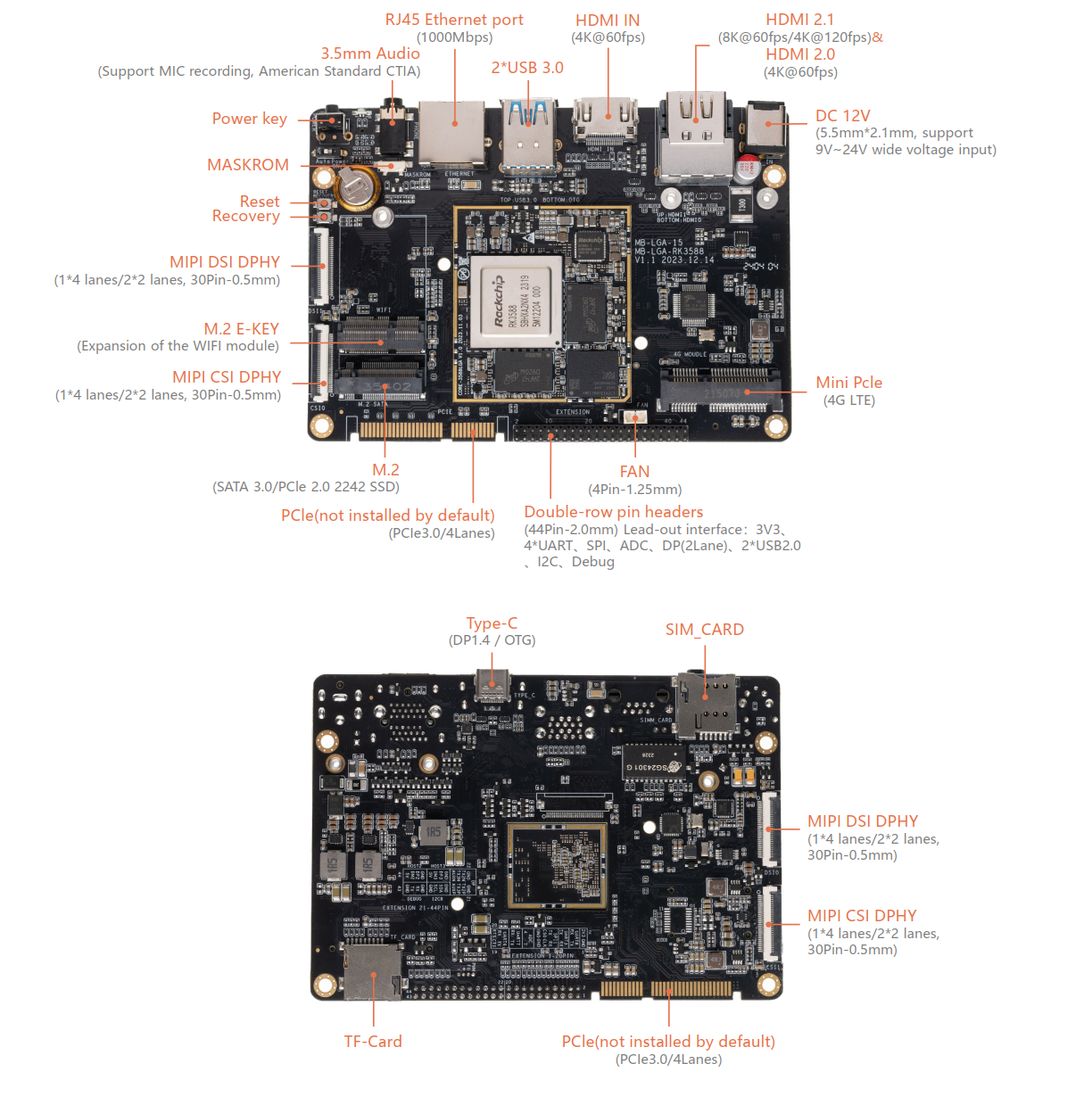

1.2. 具体如下图：
