1. 接口定义

1.1. 整机接口定义​

AIO-3576JQ V1.0 使用的接口，主要包括：

  • 1 x HDMI2.1（最大支持 4K@120Hz 输出）

  • 1 x USB3.0 OTG(Type-C)

  • 2 x USB3.0

  • 3 x USB2.0 (其中一个由排针引出)

  • 1 x MIPI-DSI

  • 1 x MIPI-D/CPHY-CSI

  • 2 x MIPI-DPHY-CSI

  • 1 x TF Card

  • 1 x M.2(SATA3.1)

  • 1 x WIFI

  • 1 x Bluetooth

  • 1 x FAN

  • 2 x RJ45（支持 1Gbps）

  • 1 × 3.5mm 耳机接口

  • 1 × Mic输入（2P-1.25mm）

  • 1 × Line Out（排针引出）

  • 1 x RS485

  • 1 x RS232

  • 1 x CAN

  • 1 x Mini PCIe (4G 模块)

  • 1 x PCIe M.2 (5G 模块)

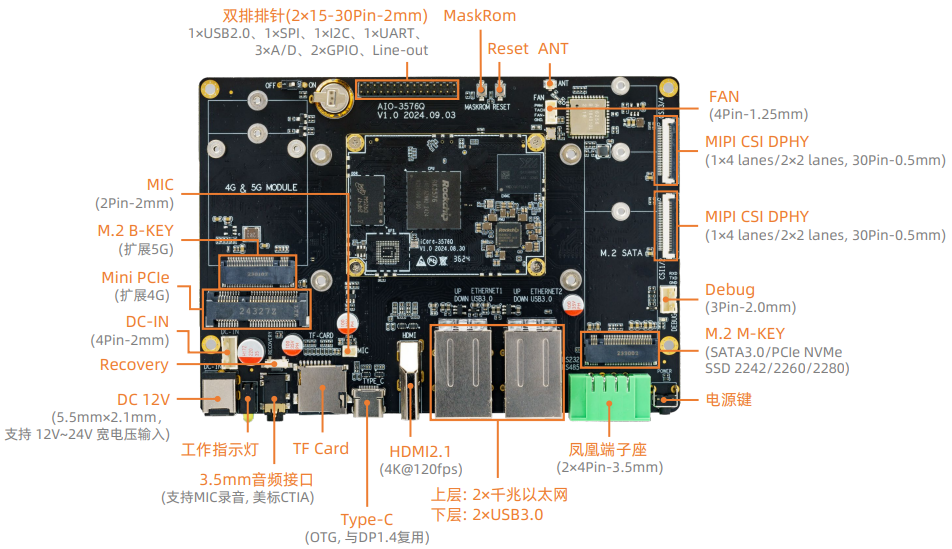

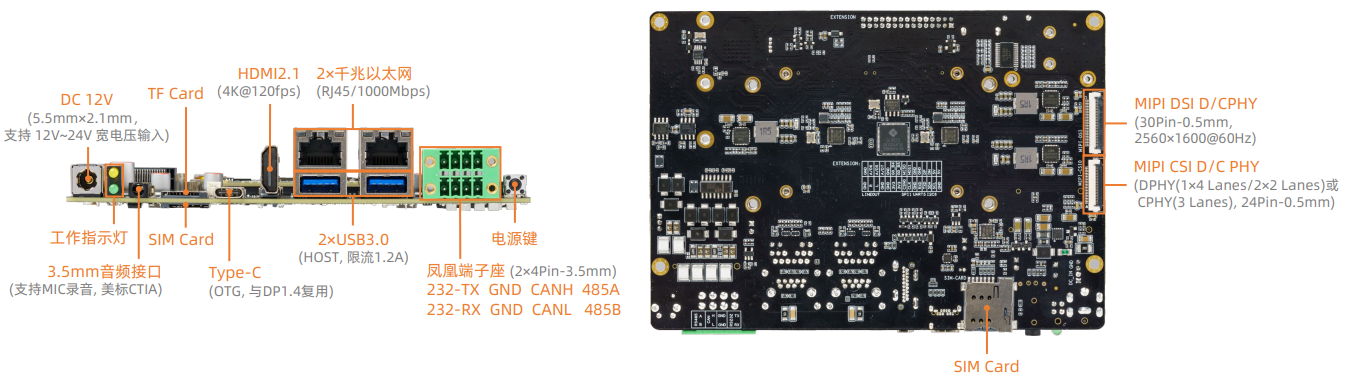

具体如下图：

_images/interface_front_zh.png

_images/interface_back_zh.png

1.2. 特殊接口说明​

Mini PCIe (4G 模块) 和 PCIe M.2 (5G 模块) 共用了一路 USB，所以不能同时使用。
