摄像头模组

OV13850 摄像头模组(已停产)​

产品参数​

  • 品牌：Omnivision
  • 型号：CMK-OV13850
  • 接口：MIPI
  • 像素：1320W

参考固件​

公版固件默认支持 CMK-OV13850 摄像头模组

技术资料​

OV13850 摄像头 DataSheet

实物图​

_images/module_camera_ov13850-1.jpg

_images/module_camera_ov13850-2.jpg

连接方法​

_images/module_camera_connection.jpg

实拍图片​

_images/module_camera_photographs.png

CAM-8MS1M 单目摄像头模组​

产品参数​

  • 品牌：SV
  • ISP：XC7160
  • Sensor: SC8238
  • 接口: MIPI
  • 像素: 800W(当前仅支持1080P，4K仍在适配中)

规格书​

CAM-8MS1M_800万单目MIPI摄像模组_规格书

参考固件​

公版固件默认支持 CAM-8MS1M 单目摄像头模组。若无法使用单目摄像头 CAM-8MS1M，请更新固件

Android 9.0 固件下载

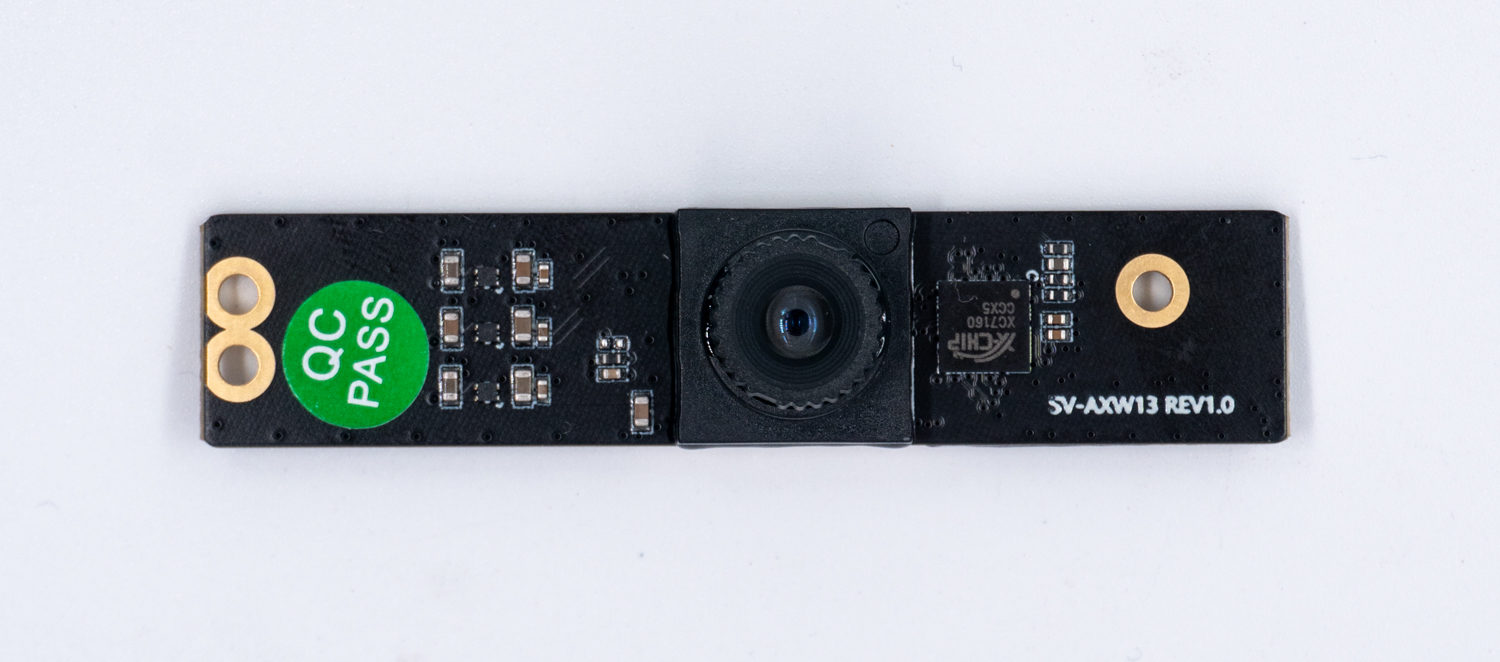

实物图参考​

_images/cam_8ms1m_front.jpg _images/cam_8ms1m_back.jpg

连接方法​

_images/aio_3399pro_jd4_8ms1m.jpg

实拍图片​

_images/camera_8ms1m_shoot.jpg

SV-TAYSH-TQ摄像头模组​

产品参数​

  • 型号：XC7022(RGB)/XC6130(IR)
  • 接口：MIPI
  • 像素：200W

修改方法 (手动修改)​

kernel/arch/arm64/boot/dts/rockchip/rk3399pro-firefly-aiojd4.dtsi

        xc7160b: xc7160b@1b {
+                status = "disabled";
                reset-gpios = <&gpio1 RK_PC4 GPIO_ACTIVE_HIGH>;
        &#125;;

        xc7160f: xc7160f@1b &#123;
+                status = "disabled";
                reset-gpios = <&gpio1 RK_PC4 GPIO_ACTIVE_HIGH>;
        &#125;;

        XC7022b: XC7022b@1b&#123;
+                status = "okay";
                reset-gpios = <&gpio0 RK_PB5 GPIO_ACTIVE_HIGH>;
        &#125;;

        XC6130b: XC6130b@23&#123;
+                status = "okay";
                reset-gpios = <&gpio0 RK_PB5 GPIO_ACTIVE_HIGH>;
        &#125;;

修改上述补丁后重新编译内核并烧写 boot.img 后重启。

实物图​

_images/camera_SV-TAYSH-TQ.jpg

连接方式​

_images/camera_SV-TAYSH-TQ_connect.jpg

实拍图片​

_images/camera_SV-TAYSH-TQ_shoot.png
