2. 屏幕模组

2.1. 10.1寸LVDS屏幕模组​

2.1.1. 产品参数​

  • 品牌：Firefly
  • 型号：HSX101H40C
  • 尺寸：10.1寸
  • 分辨率：1280x800
  • 接口：LVDS
  • 可视角度：170°
  • 触摸屏：多点电容触摸

2.1.2. 内核编译​

make firefly_defconfig
make -j8 firefly-rk3288-aio-3288c_lvds.img

2.1.3. 参考资料​

屏幕模组Datasheet

转接板原理图

2.2. 参考固件​

AIO-3288C_LVDS

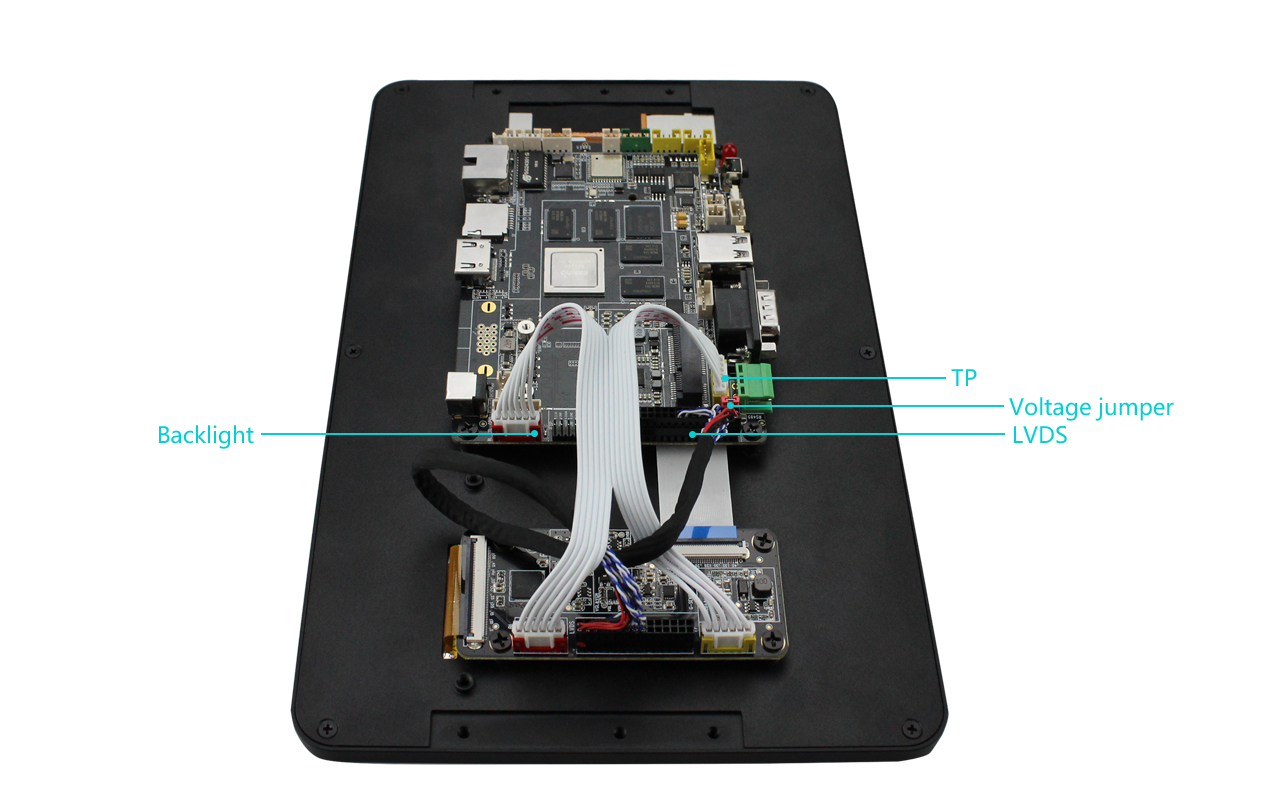

2.2.1. 接线方式​

_images/module_display.png

  • 注意：黄色座子为TP插座，红色座子为背光控制插座
