服务器网络接线方式
本章节介绍服务器网络的通用接线方法。以下接线方式可以满足大部分使用场景；如有特殊要求，或需要了解服务器内部的网络拓扑，请联系商务获取技术支持。
接网线前，先了解一下各个网口的作用：
- GEM 口：直连 BMC 的 MGMT 网口，是服务器的带外管理口。
- SFP+1、SFP+2、GE 口：服务器的业务网口，均连接至内部交换机，内部交换机再连接各子板与 BMC。
带外管理是指不依赖操作系统与业务网络的远程管理通道：服务器只要接通电源，即使尚未开机或系统故障，也可以通过 GEM 口访问 BMC，进行远程开关机、硬件监控、固件升级等操作，详见「访问服务器（BMC）」章节。
以下两种接线方式任选其一，均可以使整台服务器与外网通信；区别在于带外管理通道与业务网络是否共用同一根外网线。
单根外网线：业务与带外管理共用上联
工具准备
- 万兆光口转 RJ45 模块 × 1（购买链接）
- 网线 × 2（一根用于连接外网，一根用于互连 GEM 口与 GE 口）
接线步骤
- 将万兆光口转 RJ45 模块插入服务器的 SFP+1 光口（图中 1），外网网线接入该模块。
- 使用一根网线将 GEM 口与 GE 口直连（图中 2）。
说明：GEM 口直连 BMC，将其与 GE 口互连后，BMC 管理网口即可经由内部交换机与外部网络通信。该方式下，带外管理与业务网络共用 SFP+1 口的同一根外网线。

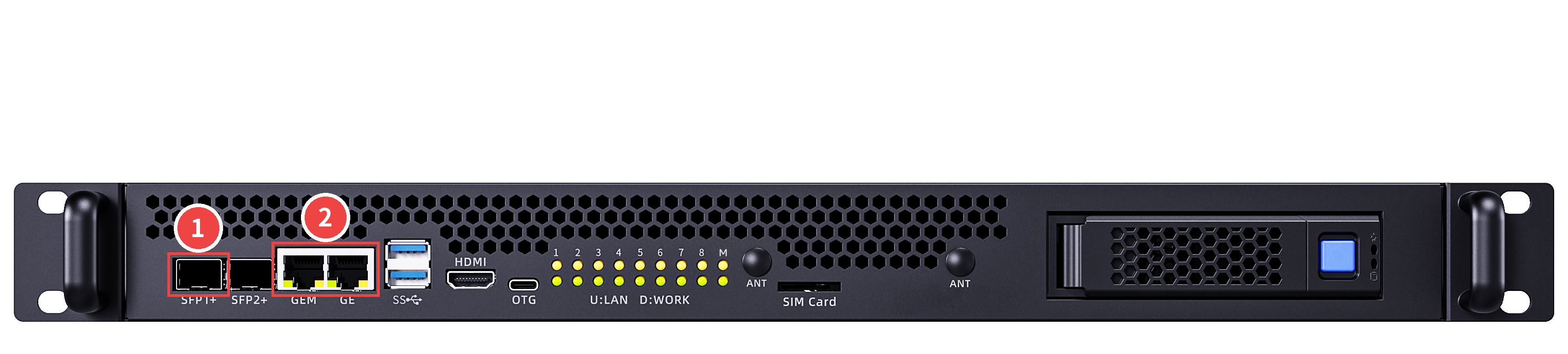

接线位置如下图所示：
双根外网线：业务与带外管理独立上联
工具准备
- 网线 × 2（一根连接 GEM 口，一根连接 GE 口）
接线步骤
- 将一根网线接入服务器的 GEM 口（图中 1），另一端接入外部网络。
- 将另一根网线接入服务器的 GE 口（图中 2），另一端接入外部网络。
该方式下，带外管理（GEM 口）与业务网络（GE 口）各自独立上联，互不影响。

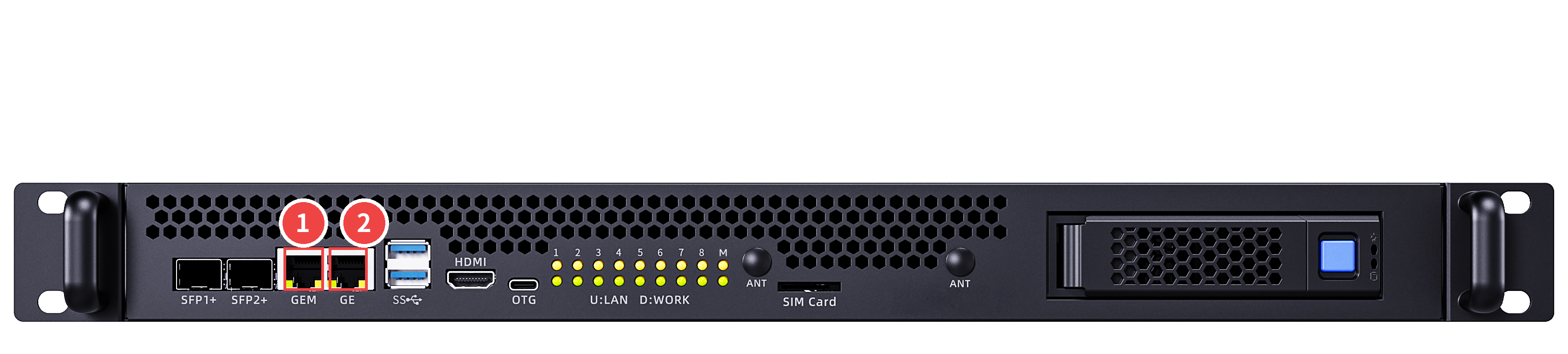

接线位置如下图所示：
