产品规格和组件
服务器规格
| 指标项 | 规格 |
|---|---|
| 服务器形态 | 1U 机架式服务器 |
| 计算节点型号 | 支持 8 路分布式计算节点 |
| 显示接口 | 1080P HDMI 接口 |
| USB | 2 个 USB 3.0 接口 |
| 网络接口 | - 2 个 10Gbps SFP+ 共享网口 - 1 个 10/100/1000Mbps RJ45 共享网口 |
| 扩展硬盘 | 3.5 英寸/2.5英寸 SATA3.0 SSD 硬盘位 × 1（支持热插拔；BMC可直接操作硬盘，计算子节点可通过BMC提供的网络共享方式，间接访问硬盘） |
| 灯和按键 | - 8 个计算节点系统指示灯 - 1 个 BMC 系统指示灯 |
| 风扇 | 6 个冗余风扇 |
| 系统管理 | - 适配 aBMC 管理系统（支持 Redfish、VNC、NTP、监控高级及虚拟媒体） - 1 个 10/100/1000Mbps RJ45 管理网口 |
| 安全特性 | - 管理员密码 - 故障告警 - 应急 recovery 模式 |
环境规格
| 指标项 | 规格 |
|---|---|
| 温度 | - 工作温度：5℃～40℃（41℉～104℉） - 存储温度（24H）：-40℃～+65℃ - 存储温度（3个月以内）：-30℃～+60℃（-22℉～+140℉） - 存储温度（6个月以内）：-15℃～+45℃（5℉～113℉） - 存储温度（1年以内）：-10℃～+35℃（14℉～95℉） - 最大温度变化率：20℃（36℉）/小时、5℃（9℉）/15分钟 |
| 相对湿度（RH，无冷凝） | - 工作湿度：8%～90% - 存储湿度（3个月以内）：8%～85% - 存储湿度（6个月以内）：8%～80% - 存储湿度（1年以内）：20%～75% - 最大湿度变化率：20%/小时 |
硬盘存储时间要求
由于SSD硬盘和机械硬盘（包括NL-SAS、SAS、SATA）存储原理的限制，不能在下电状态下长期保存，若超过最长存储时间，可能导致数据丢失或者硬盘故障。在满足存储温度与存储湿度的条件下，硬盘的存储时间要求如下：
- SSD硬盘最长存储时间：
- 下电状态且未存储数据：12个月
- 下电状态且已存储数据：3个月
- 机械硬盘最长存储时间：
- 未打开包装或已打开包装且为下电状态：6个月 最长存储时间是依据硬盘厂商提供的硬盘下电存放时间规格确定的。
物理规格
| 指标项 | 规格 |
|---|---|
| 尺寸（高×宽×深） | 机箱：44.4mm (1U) × 417.3mm × 490.0mm |
| 安装尺寸要求 | 可安装在满足 IEC 297 标准的通用机柜中： - 宽 19 英寸 - 深 800 mm 及以上 滑道的安装要求如下： - 可伸缩滑道：机柜前后方孔条的距离范围为 543.5 mm ～ 848.5 mm |
| 满配重量 | - 净重：6.7kg - 包装材料重量：8.9kg |
| 能耗 | 整机因搭载的计算单元数量和种类不同，能耗存在差异。以下为参考值： - 待机能耗：300 W - 最大能耗：430 W |
| 电源 | - 电源模块不支持热插拔 - 服务器连接的外部电源空气开关电流规格推荐如下： - 交流电源：32 A - 直流电源：63 A - 电源功率应大于最大能耗，并保留不少于 50 W 的余量 |
组件
前面板按键及指示灯
| 标识 | 指示灯/按钮 | 状态说明 |
|---|---|---|
| 1-8 | 计算节点状态指示灯 | - 绿色（常亮）：表示计算节点已经正常开机。 - 熄灭：表示计算节点未上电。 |
| OTG | TYPE-C | 可使用 U 盘对 BMC 进行 OTG 升级。 |
网络接口
| 标识 | 接口名称 | 说明 |
|---|---|---|
| SFP+1 / SFP+2 | SFP+ 端口 | - 万兆光口默认速率为 10 Gbps。 - 如果是千兆网络的环境下，需手动切换到 1 Gbps。 |
| GE | RJ45 | - 千兆以太网口，1000/100/10 Mbps 自适应。 |
| GE M | RJ45 | - 用作 BMC 管理网络。 - 1000/100/10 Mbps 自适应。 |
显示接口
| 标识 | 接口名称 | 说明 |
|---|---|---|
| HDMI | HDMI 接口 | - BMC 直出 HDMI。 - 分辨率为 1080P。 |
硬盘及指示灯

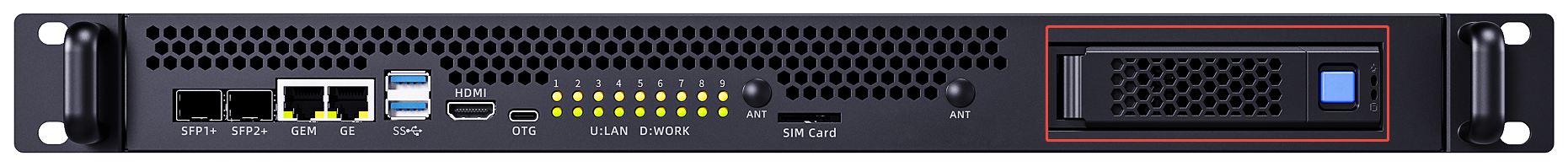

硬盘位置
硬盘配置
| 配置 | 最大硬盘数量（个） | 普通硬盘管理方式 |
|---|---|---|
3.5英寸（或2.5英寸）硬盘直通配置
|
1（SATA硬盘） | BMC直出SATA |

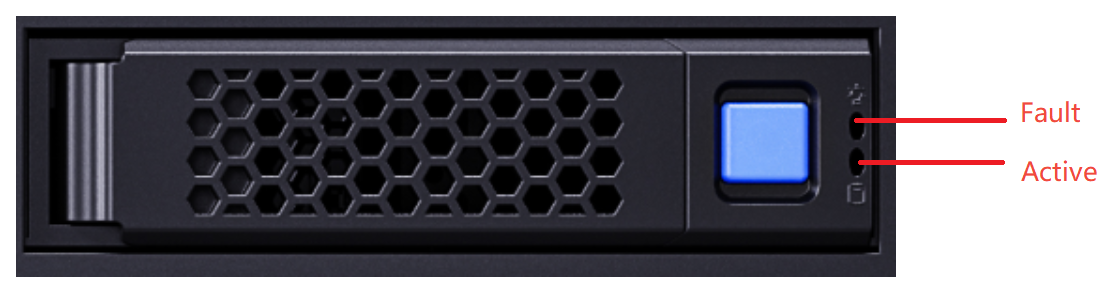

SATA硬盘指示灯
| 硬件Active指示灯(绿色指示灯) | 硬件Fault指示灯(黄色指示灯) | 普通硬盘管理方式 | 处理步骤及说明 |
|---|---|---|---|
| 常亮 | 熄灭 | 硬盘在位 | 无需任何操作 |
| 闪烁（4Hz） | 硬盘处于正常读写状态或重构主盘状态 | ||
| 常亮 | 闪烁（1Hz） | 硬盘被BMC定位 | |
| 闪烁（1Hz） | 硬盘处于重构从盘状态 | ||
| 熄灭 | 常亮 | 硬盘被拔出 |
1. 检查硬盘是否存在 2. 检查硬盘是否故障 |
| 常亮 | 硬盘故障 |
