BMC 固件升级

本文介绍 CSC2-N48 BMC 固件升级流程。升级方式主要分为两类：

  • 正常系统可访问时，进入 Loader 模式后升级。
  • BMC 无法正常启动时，进入 MaskRom 模式进行恢复升级。
升级前请确认

BMC 固件升级会重写底层存储内容。升级前请确认固件与设备型号匹配，并保证供电稳定。升级过程中不要断电、拔出 Type-C 数据线或重复执行升级命令。

准备工具​

  • 良好的 USB-A 数据线。
  • 瑞芯微官方升级工具。
  • Windows 或 Linux 主机。
  • 与 CSC2-N48 BMC 匹配的固件，例如 update.img。

安装升级工具​

<Tabs defaultValue="windows" values={[{"label": "Windows", "value": "windows"}, {"label": "Linux", "value": "linux"}]}>

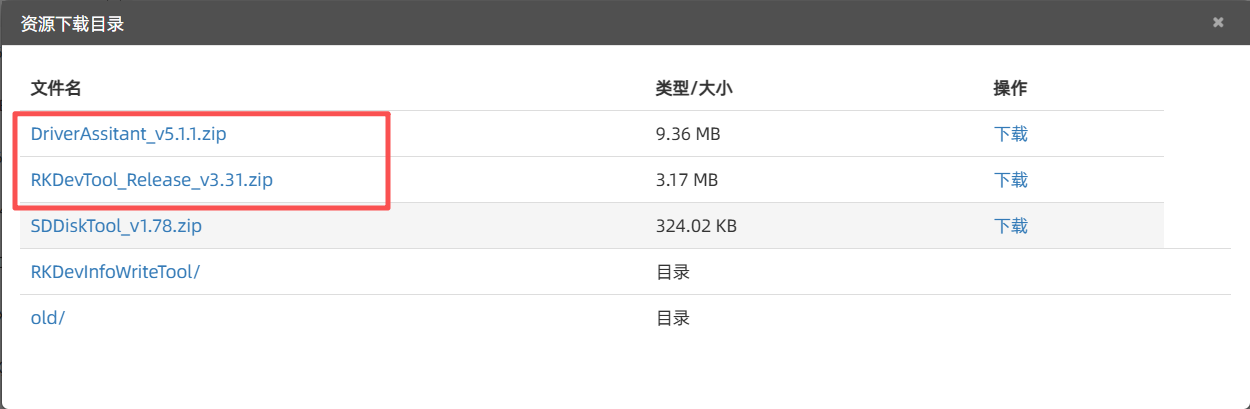

  1. 下载 RKDevTool。 下载升级工具包
  2. 解压工具包。
  3. 进入 DriverAssitant_v5.1.1 目录，运行 DriverInstall.exe。

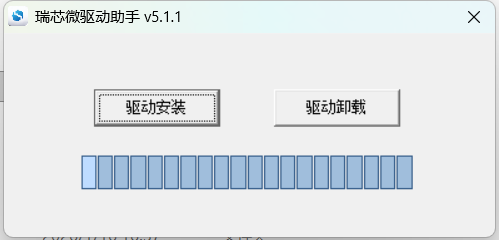

  4. 为保证驱动版本正确，建议先选择 驱动卸载，再选择 驱动安装。 安装 Rockusb 驱动

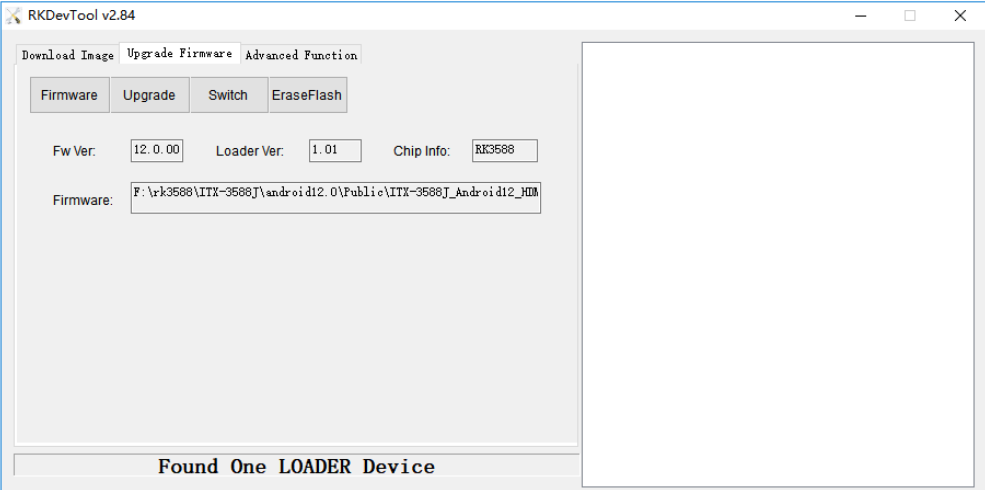

  5. 驱动安装完成后，进入 RKDevTool_Release_*，运行 RKDevTool.exe。 打开 RKDevTool 升级工具

Linux 下无须安装设备驱动，需要安装 upgrade_tool、adb 和 fastboot。

下载 Linux UpgradeTool，解压后安装到系统路径：

unzip Linux_Upgrade_Tool_xxxx.zip
cd Linux_UpgradeTool_xxxx
sudo mv upgrade_tool /usr/local/bin
sudo chown root:root /usr/local/bin/upgrade_tool
sudo chmod a+x /usr/local/bin/upgrade_tool

下载 Linux adb fastboot，解压后安装到系统路径：

sudo mv adb /usr/local/bin
sudo chown root:root /usr/local/bin/adb
sudo chmod a+x /usr/local/bin/adb

sudo mv fastboot /usr/local/bin
sudo chown root:root /usr/local/bin/fastboot
sudo chmod a+x /usr/local/bin/fastboot

进入升级模式​

使用 USB-A 数据线连接主机和服务器的 OTG 接口。

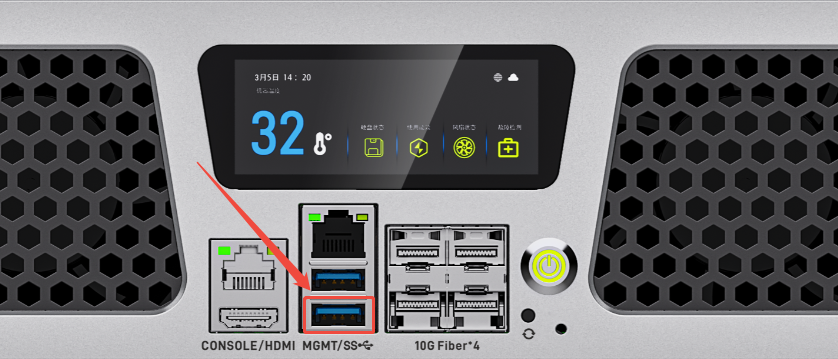

连接 OTG 接口

进入 Loader 模式有多种方式，选择以下方式的任意一种即可。

<Tabs defaultValue="loader_by_cmd" values={[{"label": "命令", "value": "loader_by_cmd"}, {"label": "按键", "value": "loader_by_button"}]}>

通过系统命令进入loader​

USB-A 数据线连接完成后，可通过串口调试终端、adb shell 或 HDMI 键盘进入系统，执行：

  reboot loader

通过 Recovery 按键进入 loader​

设备断电后，按住 BMC 板上的 RECOVER 按键，然后给服务器上电。主机识别到 Loader 设备后，可以松开 RECOVER 按键，并按正常流程烧写固件。

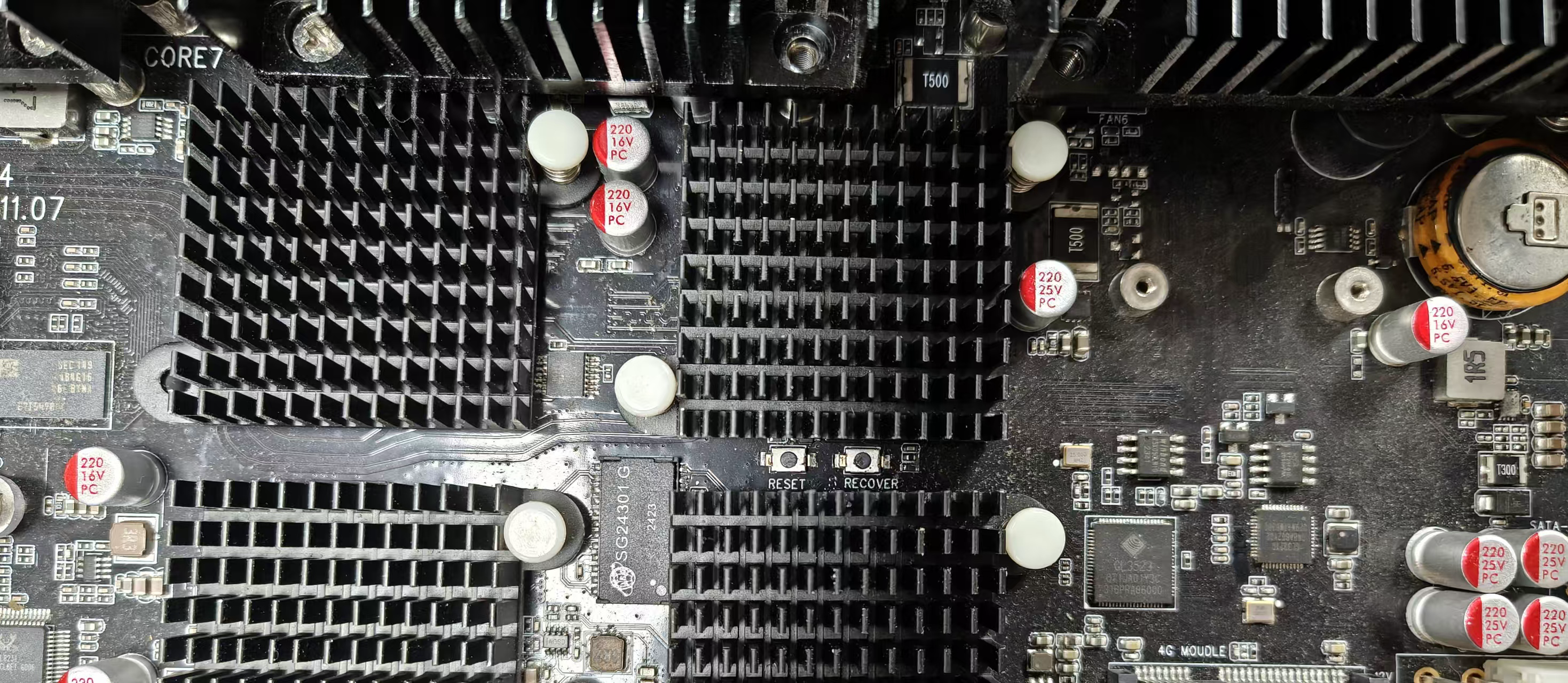

RECOVER 按键位置

loader模式确认​

根据操作系统不同，确认 Loader 模式所使用的升级工具与操作方式也有所区别。

<Tabs defaultValue="windows" values={[{"label": "Windows", "value": "windows"}, {"label": "Linux", "value": "linux"}]}>

打开 RKDevTool.exe。如果 BMC 已进入 Loader 模式，工具底部会提示 Found One LOADER Device 或 MaskRom。

RKDevTool 识别 Loader 设备

如果已经执行 reboot loader，但工具仍未识别到设备，请打开 Windows 设备管理器，确认是否存在 Rockusb Device。

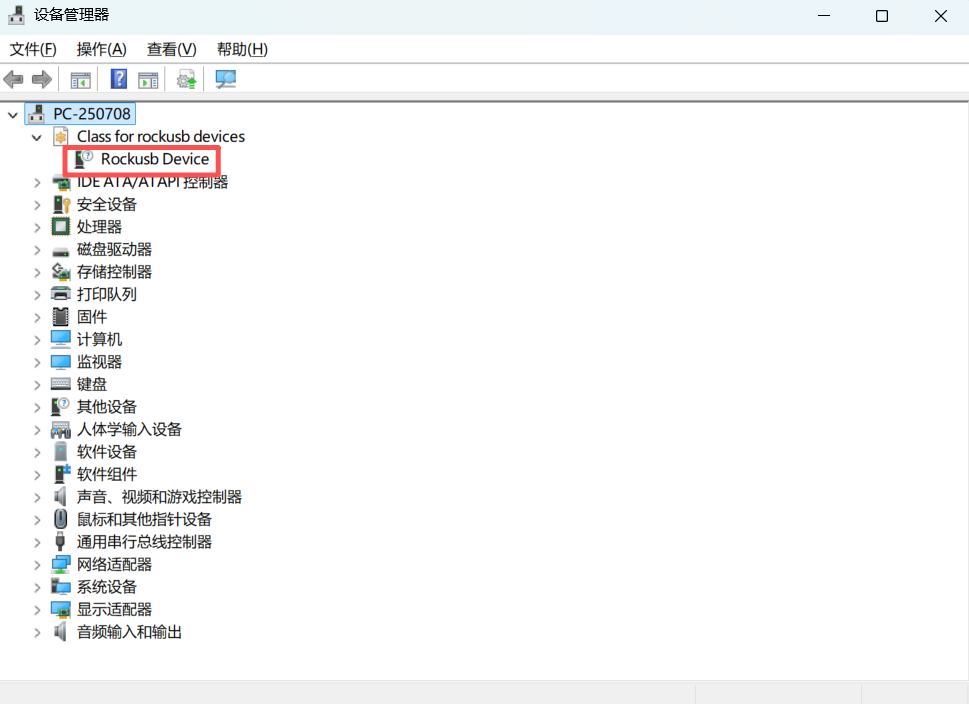

设备管理器中的 Rockusb Device

如果没有 Rockusb Device，请重新安装 Rockusb 驱动，或更换 USB 接口和 Type-C 数据线后重试。

执行 upgrade_tool 查看连接状态。如果 BMC 已进入 Loader 模式，输出中会出现 Loader。

sudo upgrade_tool

示例输出：

List of rockusb connected
DevNo=1 Vid=0x2207,Pid=0x330c,LocationID=106    Loader
Found 1 rockusb,Select input DevNo,Rescan press <R>,Quit press <Q>:q

烧写程序​

完整固件烧写​

将完整的固件镜像一次性烧录到全部存储分区，会覆盖所有分区内容，包含系统、配置、数据等全部信息。适用于全新烧录、固件大版本升级、系统异常恢复场景。执行后原有用户配置会丢失，烧写完成后设备会恢复出厂状态。面向需要整机固件重置、全量升级的客户使用。 <Tabs defaultValue="windows" values={[{"label": "Windows", "value": "windows"}, {"label": "Linux", "value": "Linux"}]}>

Windows 工具​

统一固件通常为 update.img，烧写步骤如下：

  1. 打开 RKDevTool.exe。
  2. 切换到 Upgrade Firmware 页面。
  3. 点击 Firmware，选择需要升级的 update.img。
  4. 确认工具显示固件信息。
  5. 点击 Upgrade 开始升级。

如果升级失败，可尝试先点击 EraseFlash 擦除 Flash，然后重新升级。

Windows 下烧写 update.img

Linux 工具​

sudo upgrade_tool uf update.img
 ### 单分区烧写

仅对指定的单个分区进行烧录更新，不会改动其他分区的数据。支持单独更新内核、U‑Boot 等局部组件，保留其余分区的用户配置与业务数据。多用于小版本迭代调试、局部故障修复，升级效率更高，无需完整重刷整个固件。适合针对性客户，部分客户仅需更新某一个分区，无需刷写全部固件。 <Tabs defaultValue="windows" values={[{"label": "Windows", "value": "windows"}, {"label": "Linux", "value": "Linux"}]}>

Windows 工具​

只需要更新单个或多个分区时，可以烧写分区镜像：

  1. 切换到分区烧写页面。
  2. 勾选需要烧录的分区。
  3. 确认每个分区对应的镜像路径正确。
  4. 点击 Run 开始升级。
  5. 升级结束后设备会自动重启。

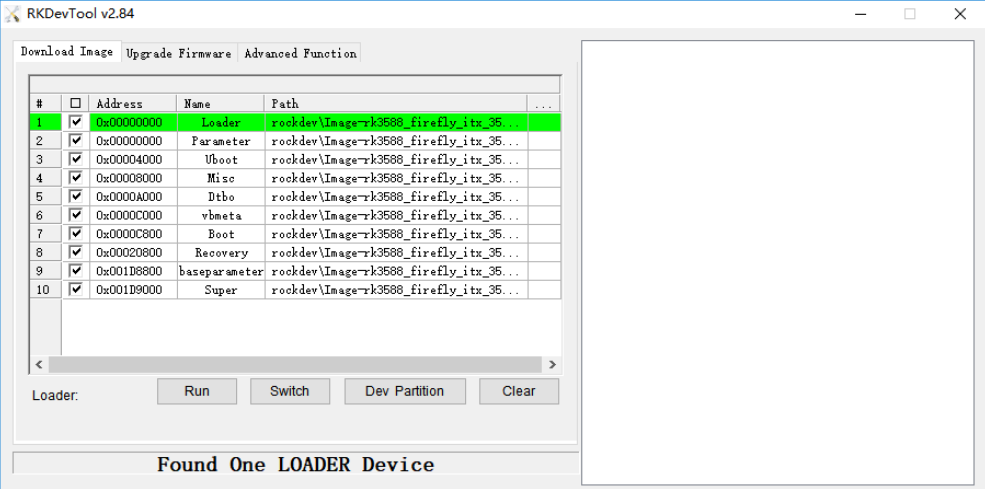

Windows 下烧写分区镜像

Linux 工具​

sudo upgrade_tool di -b /path/to/boot.img
sudo upgrade_tool di -r /path/to/recovery.img
sudo upgrade_tool di -m /path/to/misc.img
sudo upgrade_tool di -u /path/to/uboot.img
sudo upgrade_tool di -dtbo /path/to/dtbo.img
sudo upgrade_tool di -p parameter
sudo upgrade_tool ul bootloader.bin

如果因 Flash 异常导致升级失败，可尝试低级格式化或擦除 EMMC：

sudo upgrade_tool lf update.img
sudo upgrade_tool ef update.img

fastboot 烧写动态分区​

adb reboot fastboot
sudo fastboot flash vendor vendor.img
sudo fastboot flash system system.img
sudo fastboot reboot

常见问题​

烧写失败​

如果烧写过程中出现 Download Boot Fail，或工具提示升级失败，通常与以下原因有关：

  • USB-A 数据线质量较差。
  • 数据线或接口接触不良。
  • 主机 USB 接口供电能力不足。
  • 驱动未正确安装。
  • 固件与设备型号不匹配。

处理建议：

  1. 更换 USB-A 数据线。
  2. 更换主机 USB 接口。
  3. Windows 下重新安装 Rockusb 驱动。
  4. 确认固件包与 BMC 匹配。
  5. 如仍失败，可先擦除 Flash 后重新烧写。

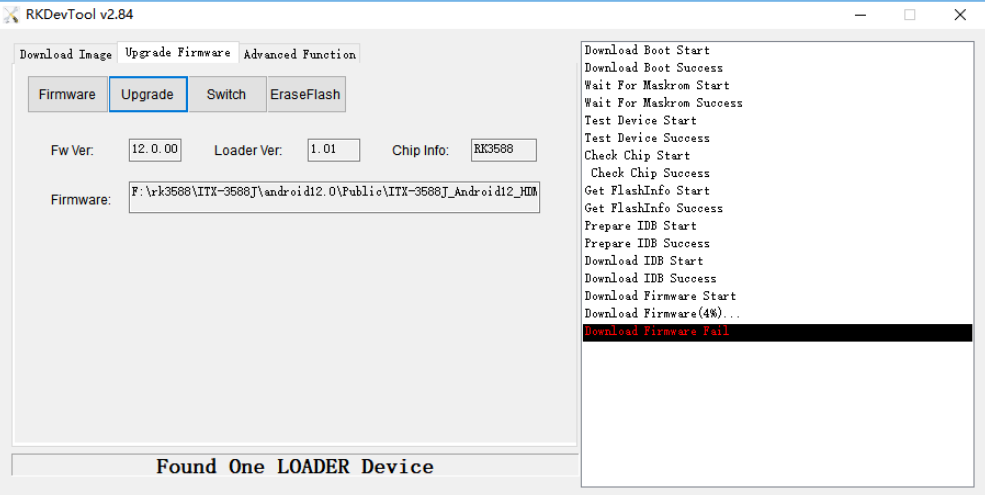

烧写失败示例
