1. 模块概述​

  • 主要功能：led 模块位于 components/peripherals/led，提供统一的用户态 LED 控制接口，用于控制普通 sysfs LED 指示灯和基于 SPI 的 WS2812/SK6812 RGB 灯带。模块通过驱动注册机制屏蔽底层差异，对上层暴露开关、亮度、颜色、闪烁和呼吸等通用操作。
  • 规格或特性：对外以 led.h + libled.so 形式提供 C 接口；默认只编入 drv_generic sysfs LED 驱动，如需 WS2812/SK6812 需要在 CMake 中显式启用 drv_spi_ws2812；sysfs 驱动写 /sys/class/leds/<name>/brightness，当前只写 0/1；WS2812 驱动写 /dev/spidevX.Y，默认 SPI 速率 6400000 Hz、默认复位填充 80 字节、默认灯珠数量 1，实际编码固定为 GRB 顺序；闪烁和呼吸效果依赖业务周期调用 led_tick()，推荐 10 Hz 到 50 Hz。

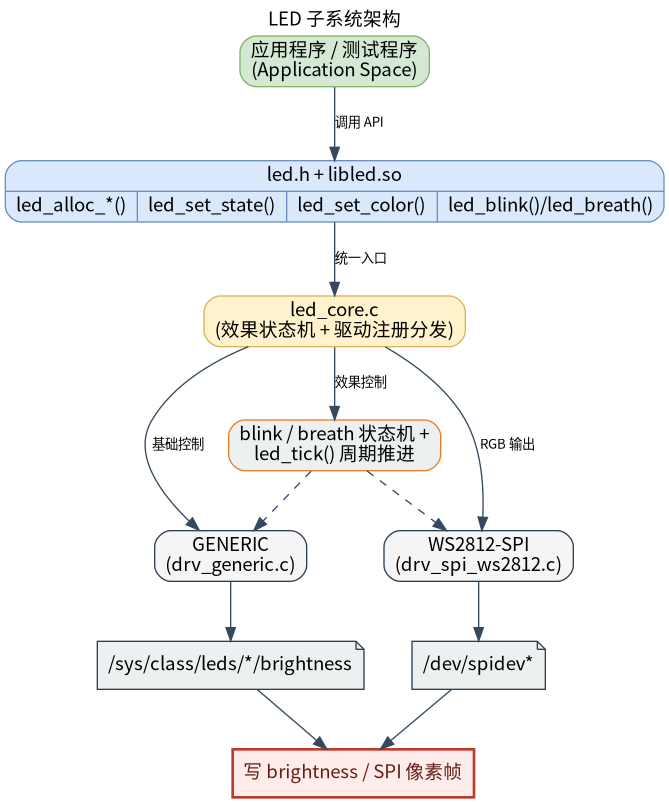

  • 软件框图：见下图。

模块流程图

  • 相关目录结构：
路径职责
`
components/peripherals/led/include/led.h`对外公开颜色结构、闪烁参数和 LED 控制 API
`
components/peripherals/led/src/led_core.c`设备分配、驱动注册表、开关/亮度/颜色映射和效果状态机
`
components/peripherals/led/src/led_core.h`内部设备对象、驱动虚表、驱动类型和注册宏
`
components/peripherals/led/src/drivers/drv_generic.c`sysfs LED 驱动，控制 /sys/class/leds/<name>/brightness
`
components/peripherals/led/src/drivers/drv_spi_ws2812.c`SPI WS2812/SK6812 驱动，负责 GRB 编码和 spidev 传输
`
components/peripherals/led/test/test_led_generic.c`sysfs LED 演示程序，覆盖开关、切换、闪烁和呼吸
`
components/peripherals/led/test/test_led_ws2812.c`WS2812 SPI 演示程序，覆盖颜色、亮度、闪烁和呼吸
`
components/peripherals/led/CMakeLists.txt`模块构建、驱动选择和测试目标定义

2. 环境准备​

前置条件​

  • 运行环境：推荐板端环境 k1-deb1 配套系统镜像；构建环境需要 gcc、make、cmake；sysfs LED 路径需要内核 LED 子系统支持，WS2812 路径需要 spidev 支持。
  • 硬件与连接：普通 LED 需要在设备树中配置 gpio-leds 节点，并暴露到 /sys/class/leds/；WS2812/SK6812 灯带需要接到启用的 SPI 控制器，并确认供电、电平、GND 共地、灯珠数量和 SPI 频率满足硬件要求。

构建编译​

  • 获取代码：详见 2.3-配置编译 章节，使用 repo 工具克隆完整 SDK。

  • 本模块编译：

    • 方式 1：独立编译
      cd components/peripherals/led
      mkdir build && cd build
      cmake .. -DBUILD_TESTS=ON -DSROBOTIS_PERIPHERALS_LED_ENABLED_DRIVERS="drv_generic;drv_spi_ws2812"
      make -j$(nproc)
    • 方式 2：SDK 集成编译 (推荐)
      source build/envsetup.sh
      cd components/peripherals/led
      mm -DBUILD_TESTS=ON -DSROBOTIS_PERIPHERALS_LED_ENABLED_DRIVERS="drv_generic;drv_spi_ws2812"     # 仅编译本模块

  • 产物名称：libled.so 输出至 build/；启用 BUILD_TESTS 时同时生成 test_led_generic 和 test_led_ws2812。SDK 编译产物安装至系统 output/staging/{lib,bin} 路径。

  • 说明：默认只启用 drv_generic。如需 WS2812 SPI 驱动，请显式设置 -DSROBOTIS_PERIPHERALS_LED_ENABLED_DRIVERS="drv_generic;drv_spi_ws2812"，并注意分号参数需要整体加引号。

3. 示例使用（从 0 跑通）​

本节为读者按步骤复现的主线：

3.1 【控制 WS2812 SPI 灯带】​

前置：已确认 SPI 控制器启用，存在 /dev/spidevX.Y，灯带供电和信号连接正确。

步骤 1：构建时启用WS2812 SPI 驱动。

cd components/peripherals/led
mkdir -p build
cd build
cmake .. -DBUILD_TESTS=ON -DSROBOTIS_PERIPHERALS_LED_ENABLED_DRIVERS="drv_spi_ws2812"
make -j$(nproc)

预期现象：build/ 目录下生成 libled.so 和 test_led_ws2812。

步骤 2：运行 WS2812 演示程序。

cd components/peripherals/led
sudo ./build/test_led_ws2812 /dev/spidev0.0 23 grb 6400000 80

预期现象：终端打印 LED WS2812 SPI Test，并依次执行红、绿、蓝、关闭、闪烁和呼吸效果。当前驱动实际固定按 GRB 顺序编码，测试程序 usage 中的 order 参数只是占位，源码未把该参数传入驱动。

4. 应用开发​

4.1 最简使用流程​

static void run_ticks(struct led_dev *dev, uint32_t duration_ms, uint16_t tick_ms)
{
    uint32_t elapsed = 0;
    while (elapsed < duration_ms) {
        led_tick(dev, tick_ms);
        usleep(tick_ms * 1000U);
        elapsed += tick_ms;
    }
}

int main(void)
{
    struct led_sysfs_args {
        const char *sysfs_name;
        int active_level;
    } args = {
        .sysfs_name = "sys-led_1",
        .active_level = 0,
    };

    struct led_dev *dev = led_alloc_generic("sys-led_1", &args);
    if (!dev) {
        return -1;
    }

    led_set_state(dev, true);

    struct led_blink_param blink = {
        .period_ms = 1000,
        .on_ms = 200,
        .count = 5,
    };
    led_blink(dev, &blink);
    run_ticks(dev, 5500, 50);

    led_set_state(dev, false);
    led_free(dev);
    return 0;
}

4.2 主要 API 说明​

1. 设备创建与释放

// 创建 generic 或 SPI LED 设备
struct led_dev *led_alloc_generic(const char *name, void *args);
struct led_dev *led_alloc_spi(const char *name, void *args);

// 释放设备资源
void led_free(struct led_dev *dev);

2. 基础控制

// 开关、翻转、亮度和颜色控制
void led_set_state(struct led_dev *dev, bool on);
void led_toggle(struct led_dev *dev);
void led_set_brightness(struct led_dev *dev, uint8_t brightness);
void led_set_color(struct led_dev *dev, const struct led_color *color);

3. 效果控制

// 闪烁、呼吸和状态机推进
void led_blink(struct led_dev *dev, const struct led_blink_param *param);
void led_breath(struct led_dev *dev, uint16_t period_ms);
void led_tick(struct led_dev *dev, uint16_t dt_ms);

4.3 核心数据结构​

颜色结构体

struct led_color {
    uint8_t r;
    uint8_t g;
    uint8_t b;
};

闪烁参数结构体

struct led_blink_param {
    uint16_t period_ms;
    uint16_t on_ms;
    uint8_t count;
};

设备句柄

struct led_dev;

开发时需要注意：设备名支持 驱动名:实例名 形式，例如 spi-ws2812:strip0；led_blink() 和 led_breath() 只设置效果状态，必须由业务周期调用 led_tick() 推进效果；generic 驱动没有真正的 RGB 颜色接口，led_set_color() 会退化为亮灭控制；led_alloc_generic() 和 led_alloc_spi() 的 args 参数是驱动私有参数，当前布局请直接参考 demo 中的本地结构定义。

参考 demo 或示例路径

components/peripherals/led/test/test_led_generic.c
components/peripherals/led/test/test_led_ws2812.c
components/peripherals/led/src/drivers/drv_generic.c
components/peripherals/led/src/drivers/drv_spi_ws2812.c

5. 调试指南​

  • 如果 sysfs LED 或 WS2812 创建失败，分别检查 /sys/class/leds/<name>/brightness 和 /dev/spidevX.Y 是否存在且具备访问权限。
  • 如果闪烁或呼吸效果没有变化，确认业务循环持续调用 led_tick()，且 dt_ms 非 0。

6. 常见问题​

  • LED 亮灭和预期相反：优先检查 active_level 是否与硬件有效电平一致。
  • 在串口执行测试demo，会提示找不到设备，建议在ssh端口运行。
