外设与驱动 · misc_io

1. 模块概述

主要功能：misc_io 模块位于 components/peripherals/misc_io，提供基于 Linux GPIO 的通用数字输入/输出封装，用于快速接入蜂鸣器、继电器、拨码开关、限位开关、简单数字传感器等零散 IO 外设。模块统一封装了 GPIO 打开、方向申请、电平读写、输入去抖和状态变化回调流程。
规格或特性：对外以 misc_io.h + libmisc_io.so 形式提供 C 接口；依赖 libgpiod 访问 /dev/gpiochip*；兼容 libgpiod v1/v2；支持输入和输出两种方向、active high/active low 两种逻辑定义、去抖时间配置和回调触发；输入场景下 misc_io_get() 返回的是“当前是否 active”的逻辑值，不是原始电平值；v2 分支通过后台线程每 10 ms 轮询一次电平变化，v1 分支基于 gpiod_line_event_wait() 等待边沿事件。

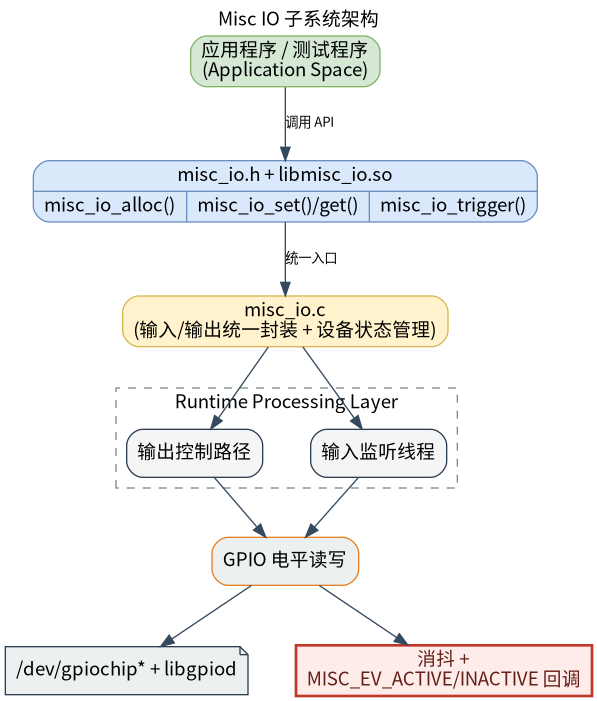

软件框图：见下图。

模块流程图

路径	职责
`components/peripherals/misc_io/include/misc_io.h`	对外公开的设备类型、方向、逻辑、电平事件和 API 声明
`components/peripherals/misc_io/src/misc_io.c`	GPIO 打开、line 申请、输入轮询/事件等待、去抖、读写和资源释放实现
`components/peripherals/misc_io/test/test_misc_io.c`	自带演示程序，覆盖输入触发、主动读取和输出控制三种典型场景
`components/peripherals/misc_io/CMakeLists.txt`	模块构建、`libgpiod` 检测、测试目标和安装规则
`components/peripherals/misc_io/package.xml`	组件版本和系统依赖声明
`components/peripherals/misc_io/README.md`	组件说明和快速开始

2. 环境准备

前置条件

运行环境：推荐板端环境 k3-com260 配套系统镜像；
硬件与连接：目标板需要暴露 Linux 可访问的 GPIO 控制器，并已连接好待测试的 IO 外设。调用者需要明确 chip_name 和 line_offset。源码中的说明给出了两类常见平台映射方式：对 K3 平台，可按 GPIO83 -> gpiochip2 + line_offset 19 理解；对 K1 平台，可能全部落在 gpiochip0，例如 GPIO113 -> gpiochip0 + line_offset 113。
工具与权限：运行用户需要访问 /dev/gpiochip*；当设备节点权限受限时请使用 sudo。排查问题时建议准备 gpioinfo、gpiodetect、gpioget、gpioset 等工具，用于确认 line 是否存在、是否被占用以及原始电平状态。

构建编译

获取代码：详见 2.3-配置编译章节，使用 repo 工具克隆完整 SDK。

本模块编译：

方式 1：独立编译

cd components/peripherals/misc_io
mkdir build && cd build
cmake ..
make -j$(nproc)

方式 2：SDK 集成编译 (推荐)

source build/envsetup.sh
cd components/peripherals/misc_io
mm     # 仅编译本模块

产物名称：libmisc_io.so 和 test_misc_io 输出至 build/ (独立编译) 或系统 output/staging/{lib,bin} 路径 (SDK 编译)。
说明：CMakeLists.txt 会根据 libgpiod 版本自动定义 LIBGPIOD_V1 或 LIBGPIOD_V2，两者的输入监控机制不同，文档行为以源码当前实现为准。

3. 示例使用（从 0 跑通）

本节为读者按步骤复现的主线：

3.1 【运行输入触发回调测试】

前置：已确认待测试输入外设接在目标板某个 GPIO line 上，并且你知道对应的 chip_name 与 line_offset。

步骤 1：检查并按板级实际情况修改 test/test_misc_io.c 里的 test_trigger() 配置。当前示例默认使用：chip_name = "gpiochip0"、line_offset = 9、active_logic = MISC_ACTIVE_HIGH、debounce_ms = 50。如果你的硬件不一致，请先调整这些值。

步骤 2：在组件目录下完成构建。

cd components/peripherals/misc_io
mkdir -p build
cd build
cmake ..
make -j$(nproc)

预期现象：build/ 目录下生成 libmisc_io.so 和 test_misc_io，make 返回码为 0。

步骤 3：运行测试程序。

cd components/peripherals/misc_io
sudo ./build/test_misc_io

预期现象：程序进入常驻等待，不会立即退出。

步骤 4：切换外部输入电平，观察回调输出。

预期现象：每次稳定状态变化后，终端会打印形如 [cb] count=1 ev=ACTIVE 或 [cb] count=2 ev=INACTIVE 的内容；当抖动发生在 50 ms 去抖窗口内时，不应重复触发多次回调。

4. 应用开发

4.1 最简使用流程

static void on_misc_event(struct misc_dev *dev, enum misc_event ev, void *args)
{
    (void)dev;
    (void)args;
    printf("event=%d\n", ev);
}

int main(void)
{
    struct misc_gpiod_ctx ctx = {
        .chip_name = "gpiochip0",
        .line_offset = 83,
        .consumer = "misc_demo",
    };

    struct misc_dev *dev = misc_io_alloc(MISC_TYPE_SWITCH, MISC_DIR_INPUT, &ctx);
    if (!dev) {
        return -1;
    }

    misc_io_config(dev, MISC_ACTIVE_HIGH, 50);
    misc_io_trigger(dev, on_misc_event, NULL);

    sleep(10);

    misc_io_free(dev);
    return 0;
}

4.2 主要 API 说明

1. 设备创建与配置

// 创建设备
struct misc_dev *misc_io_alloc(enum misc_type type, enum misc_dir dir, void *hw_ctx);

// 配置 active 逻辑和去抖时间
void misc_io_config(struct misc_dev *dev, enum misc_logic active_logic, uint16_t debounce_ms);

// 释放设备资源
void misc_io_free(struct misc_dev *dev);

2. 输入输出操作

// 写输出状态
int misc_io_set(struct misc_dev *dev, bool active);

// 读取当前逻辑状态
int misc_io_get(struct misc_dev *dev);

3. 事件触发

// 启动输入监控并注册回调
void misc_io_trigger(struct misc_dev *dev, misc_cb_t cb, void *args);

// 输入事件回调原型
typedef void (*misc_cb_t)(struct misc_dev *dev, enum misc_event ev, void *args);

4.3 核心数据结构

GPIO 上下文

struct misc_gpiod_ctx {
    const char *chip_name;
    unsigned int line_offset;
    const char *consumer;
};

逻辑与事件枚举

enum misc_logic {
    MISC_ACTIVE_LOW = 0,
    MISC_ACTIVE_HIGH
};

enum misc_event {
    MISC_EV_ACTIVE = 0,
    MISC_EV_INACTIVE,
};

设备句柄

struct misc_dev;

开发时需要注意：misc_io_alloc() 依赖 chip_name 和 line_offset 的正确板级映射；misc_io_set() 和 misc_io_get() 返回的是逻辑上的 active/inactive，不是 GPIO 原始电平；misc_io_trigger() 仅适用于输入方向，首次调用会启动后台线程；回调运行在模块内部线程上下文中，应避免阻塞和耗时 I/O。

参考 demo 或示例路径

components/peripherals/misc_io/test/test_misc_io.c
components/peripherals/misc_io/src/misc_io.c

5. 调试指南

如果 misc_io_alloc() 失败，优先检查 chip_name、line_offset 和 /dev/gpiochip* 权限，并确认该 GPIO 没有被其他进程占用。
如果输入电平变化了但没有回调，优先核对设备方向、active_logic 和 debounce_ms，必要时结合 gpioinfo / gpioget 交叉验证。
如果 misc_io_get() 的结果和原始电平相反，先确认它返回的是逻辑上的 active/inactive，而不是 GPIO 原始高低电平。

6. 常见问题

misc_io_alloc() 返回 NULL：通常是 chip_name、line_offset 不正确，或 GPIO line 已被占用。
misc_io_set() 返回负值：通常是句柄无效，或当前设备是输入方向，不能执行输出写入。
misc_io_get() 返回值和原始电平相反：这是因为它返回的是 active/inactive 逻辑值，不是原始 GPIO 电平。
