外设与驱动 · imu

1. 模块概述​

  • 主要功能：本模块提供项目内统一的 IMU 底层接入能力，负责通过封装后的组件 API 读取惯性传感器数据，屏蔽不同硬件接口差异，为上层应用提供一致的加速度、角速度、磁场、四元数与温度数据访问方式。当前项目默认启用的驱动为 CMP10A 串口 IMU，对应 drv_uart_cmp10a。
  • 规格或特性（接口形态、速率、分辨率、算法版本等）：
    • 支持接口：I2C、SPI、UART，当前工程默认接入方式为 UART；
    • 当前支持驱动：drv_uart_cmp10a；
    • 典型波特率：115200；
    • 典型采样率：50Hz；
    • 支持输出数据：加速度、角速度、磁场、四元数、温度；
    • 支持能力：安装矩阵 mounting_matrix 坐标变换、陀螺仪零偏校准、回调模式数据推送、采样率和低通滤波参数配置。

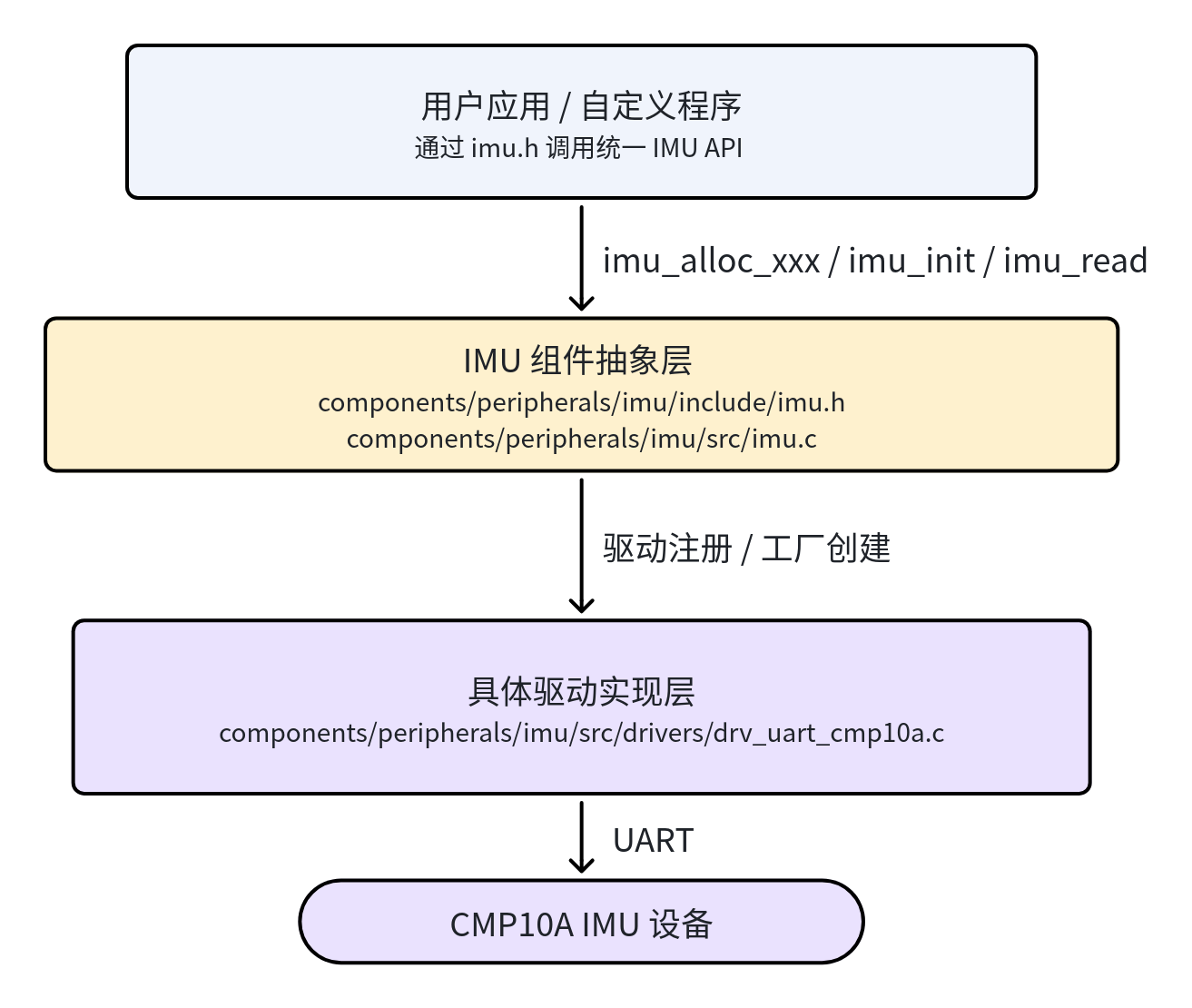

  • 软件框图：

  • 相关目录结构：
路径职责
components/peripherals/imu/IMU 组件根目录，提供统一抽象与构建入口
components/peripherals/imu/include/imu.hIMU 对外 C API 头文件
components/peripherals/imu/src/组件公共实现与驱动注册逻辑
components/peripherals/imu/src/drivers/drv_uart_cmp10a.cCMP10A 串口 IMU 驱动实现
components/peripherals/imu/test/test_imu_uart.c基于底层 API 的最小化测试程序

2. 环境准备​

2.1 前置条件​

  • 拉取代码

    SDK 源码获取和基础编译环境配置统一参考 Linksee参考方案。完成 SDK 初始化后，回到本文继续执行

  • 运行环境：

    • 推荐板端环境：k3-com260 配套系统镜像；

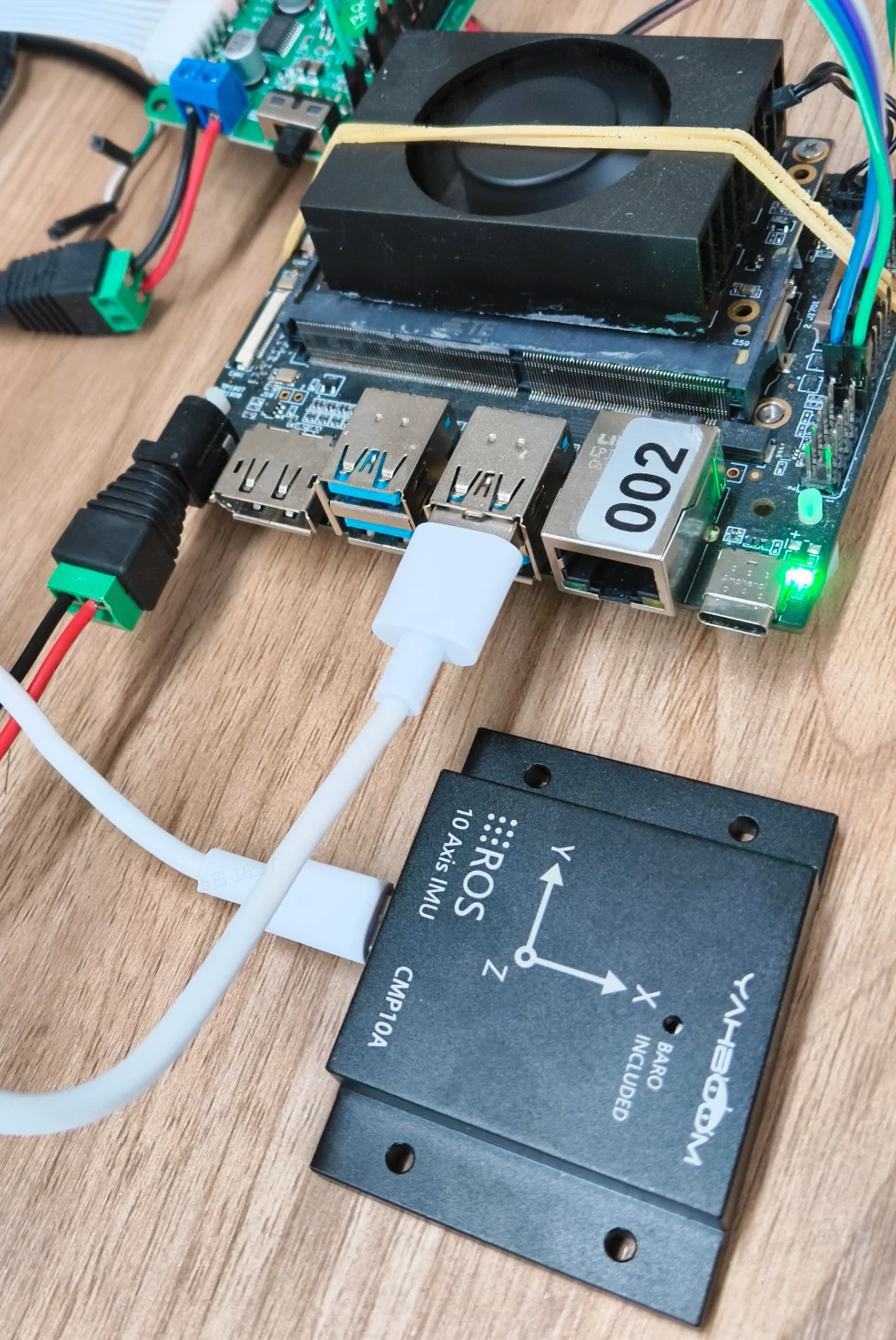

  • 硬件与连接：

    • 板型：k3-com260 ；
    • 外设：CMP10A 串口 IMU；
    • 连接方式：通过板载串口或 USB 转串口接入，设备节点一般为 /dev/ttyUSB* ；
    • 使用前需确认 IMU 供电稳定、接线牢固，且安装方向与机体坐标系关系明确。

  • 工具与权限：

    • 需要具备串口设备访问权限；
    • 常用检查命令：ls -l /dev/ttyUSB0、dmesg | tail；
    • 若设备权限不足，可将当前用户加入 dialout 组，或临时调整串口节点权限。

2.2 构建编译​

全量编译

cd ~/spacemit_robot/
source build/envsetup.sh
lunch # 选择linksee方案
m # 全量编译

仅编译底层 IMU 组件

cd ~/spacemit_robot/components/peripherals/imu
mkdir -p build && cd build
cmake -DBUILD_TESTS=ON -DSROBOTIS_PERIPHERALS_IMU_ENABLED_DRIVERS="drv_uart_cmp10a" ..
make

产物包括底层测试程序 test_imu_uart。

  • 常见差异说明：
    • 若只做底层 API 验证，优先使用组件目录独立构建，避免引入整仓其它模块影响；
    • 组件文档示例常用波特率为 115200，运行时建议显式指定；
    • 当前文档仅覆盖底层封装 API，不包含 ROS2 节点或话题使用方式。

3. 示例使用​

3.1 【示例一：CMP10A 最小化串口读取验证】​

**前置： **IMU 已正确接入板端，已确认实际串口设备节点，例如 /dev/ttyUSB0。

步骤 1：进入组件构建目录

cd ~/spacemit_robot/components/peripherals/imu/build

步骤 2：运行底层测试程序

./test_imu_uart -d /dev/ttyUSB0 -b 115200 -r 50 -n 100

预期现象：终端会先打印 CMP10A IMU UART Test、设备路径、波特率等启动信息；初始化成功后，会持续输出时间戳、加速度、角速度与四元数数据。

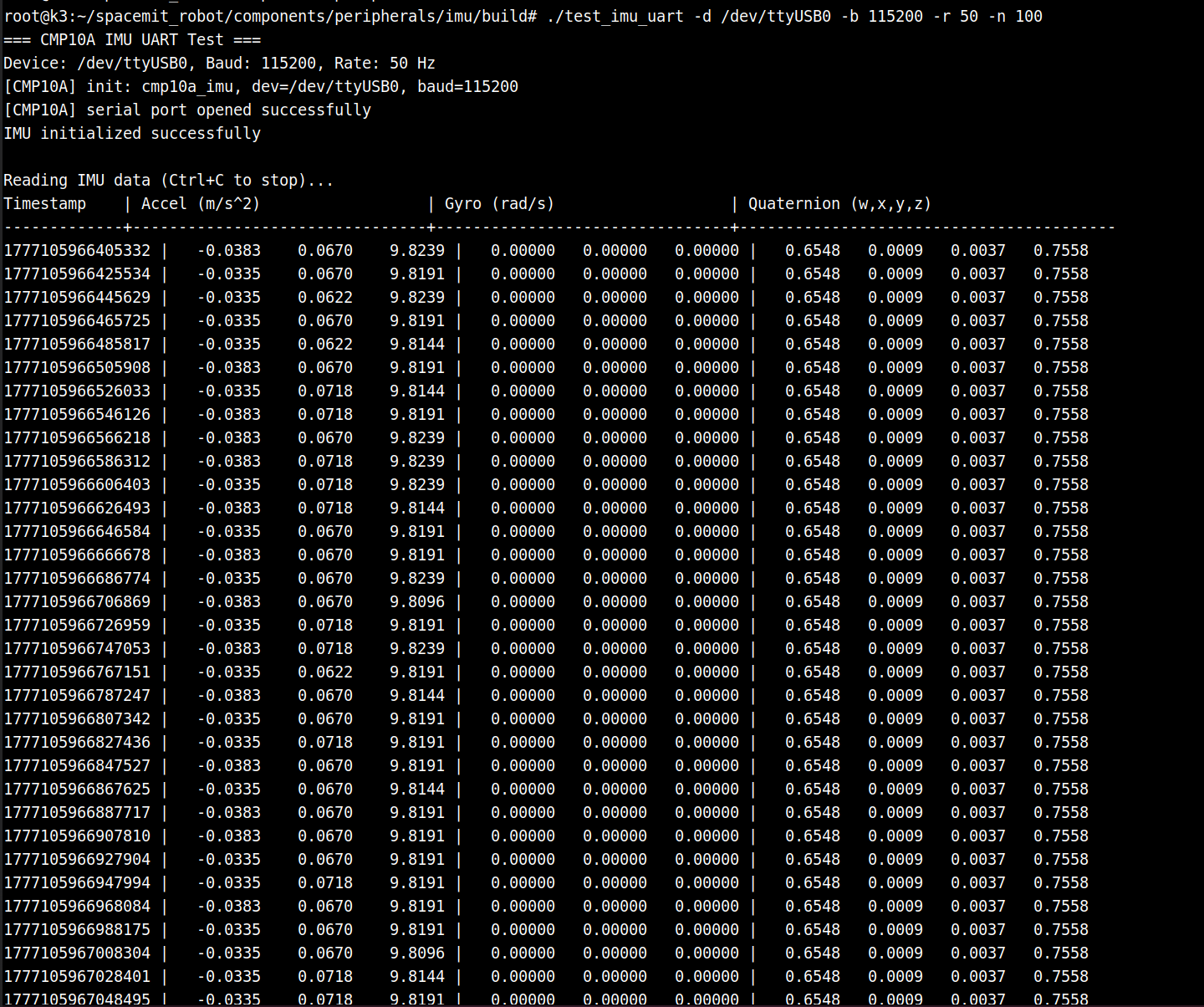

终端输出：

步骤 3：确认基础链路稳定

静止状态下观察输出是否稳定，轻微转动 IMU 后再次观察数据变化。

预期现象：

  • 静止时角速度接近零；
  • 重力方向加速度较稳定；
  • 旋转设备时 gyro 与 quat 输出会明显变化；
  • 若串口打开失败，通常会提示设备不存在、权限不足或初始化失败。

3.2 【示例二：在自定义程序中调用底层 IMU API】​

前置: 已完成组件编译，头文件与库源码可在本地工程中引用。

步骤 1：在应用代码中包含头文件并创建 UART IMU 设备

可参考如下调用流程：

#include "imu.h"

struct imu_dev *dev = imu_alloc_uart("CMP10A:cmp10a_imu", "/dev/ttyUSB0", 115200, NULL);
if (!dev) {
		return -1;
}

步骤 2：初始化设备并配置采样参数

struct imu_config cfg = {0};
cfg.sample_rate = 50;
cfg.mounting_matrix[0] = 1; cfg.mounting_matrix[1] = 0; cfg.mounting_matrix[2] = 0;
cfg.mounting_matrix[3] = 0; cfg.mounting_matrix[4] = 1; cfg.mounting_matrix[5] = 0;
cfg.mounting_matrix[6] = 0; cfg.mounting_matrix[7] = 0; cfg.mounting_matrix[8] = 1;

if (imu_init(dev, &cfg) != 0) {
		imu_free(dev);
		return -1;
}

步骤 3：读取数据并在退出前释放资源

struct imu_data data;
if (imu_read(dev, &data) == 0) {
		printf("acc: %.2f %.2f %.2f\n", data.acc[0], data.acc[1], data.acc[2]);
		printf("gyro: %.2f %.2f %.2f\n", data.gyro[0], data.gyro[1], data.gyro[2]);
}

imu_free(dev);

预期现象：程序初始化成功后可读到 imu_data 中的 acc、gyro、mag、quat、temp 等字段；若初始化失败，优先检查设备节点、波特率和驱动是否已启用。

4. 应用开发​

  • 对外 API 或接口形态（头文件、库名、服务/话题）：
    • 头文件：components/peripherals/imu/include/imu.h；
    • 核心数据结构：struct imu_dev、struct imu_config、struct imu_data；
    • 工厂函数：imu_alloc_i2c、imu_alloc_spi、imu_alloc_uart；
    • 核心 API：imu_init、imu_read、imu_set_callback、imu_calibrate_gyro_bias、imu_free。
  • 调用方式与注意点（线程、权限、资源释放等）：
    • 推荐调用顺序：imu_alloc_xxx → imu_init → imu_read / imu_set_callback → imu_free；
    • 串口设备路径与波特率建议显式指定，不要完全依赖默认参数；
    • 若设备安装方向与机体坐标系不一致，应通过 mounting_matrix 做旋转修正；
    • 做陀螺仪零偏校准时，调用 imu_calibrate_gyro_bias() 期间应保持 IMU 静止；
    • 程序退出前必须调用 imu_free() 释放资源；
    • 串口设备异常拔插后，需要在应用层考虑重新初始化与错误恢复。
  • 参考 demo 或示例路径：
    • components/peripherals/imu/README.md
    • components/peripherals/imu/test/test_imu_uart.c
    • components/peripherals/imu/include/imu.h

5. 调试指南​

  • 优先用 test_imu_uart 做底层链路验证，确认硬件、串口与驱动正确后，再集成到自定义应用。
  • 首先核对串口参数，重点关注设备节点与波特率是否正确，CMP10A 常用波特率为 115200。
  • 常用检查命令：
    • ls -l /dev/ttyUSB0：确认设备节点是否存在；
    • dmesg | tail：查看串口设备最近识别日志；
    • stty -F /dev/ttyUSB0 -a：辅助确认串口配置；
    • strace ./test_imu_uart -d /dev/ttyUSB0 -b 115200：定位打开设备或读串口失败原因。
  • 与硬件/内核同事联调时，建议至少收集以下信息：
    • IMU 型号、接线方式、供电情况；
    • 实际设备节点名与串口参数；
    • test_imu_uart 的完整启动日志；
    • 静止与转动两种状态下的原始输出样例；
    • 若初始化失败，附带 dmesg 与权限信息。

6. 常见问题​

现象可能原因处理
运行 test_imu_uart 提示设备打开失败串口设备节点错误、设备未识别或权限不足用 ls /dev/ttyUSB*、`dmesg
程序能启动但数据异常或始终不变化波特率不匹配、 数据读取速率不匹配，或 IMU 未正常输出数据显式指定 -b 115200 重试，并检查 IMU 供电与接线，确认上位机对IMU的模式设定
姿态方向与实际运动方向不一致IMU 安装方向与机体坐标系不一致在 imu_config.mounting_matrix 中配置正确的安装矩阵
角速度零点漂移明显陀螺仪零偏未校准或校准时设备在运动调用 imu_calibrate_gyro_bias() 重新校准，并确保校准期间设备静止
应用退出后再次启动异常上次运行未正确释放资源或串口状态异常确保程序退出前调用 imu_free()；必要时重新插拔设备后重试
