外设与驱动 · lidar

1. 模块概述​

  • 主要功能：lidar 组件位于 components/peripherals/lidar/，提供统一的激光雷达抽象层，屏蔽不同厂商、不同型号 2D 激光雷达的差异，对上层输出一致的点云帧接口。当前项目内已接入 YDLIDAR 与 RPLIDAR 两类串口雷达，可用于底层采集验证、点云回调处理和上层算法集成。

  • 规格或特性（接口形态、速率、分辨率、算法版本等）：

    • 接口形态：当前以 UART 串口接入为主，接口已预留 Ethernet 与 Sim；
    • 支持驱动：drv_uart_ydlidar、drv_uart_rplidar；
    • 数据形式：统一输出 struct lidar_frame，点云点为 struct lidar_point，坐标系为 FLU；
    • 运行参数：支持配置转速 rpm、扫描角范围、量程范围、返回模式、4x4 位姿变换矩阵；
    • 运行方式：支持通过回调 lidar_set_callback() 异步接收每帧点云。

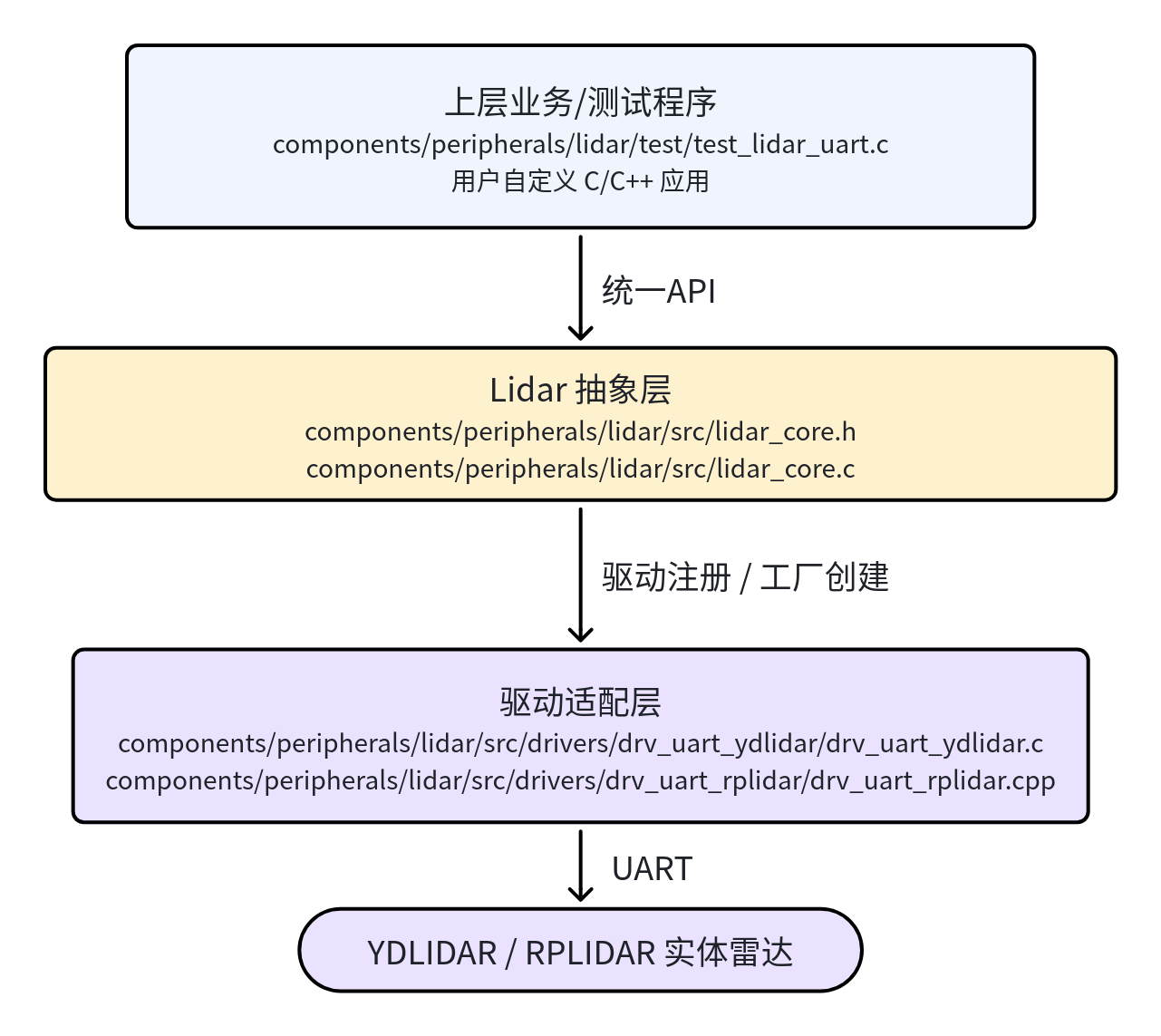

  • 软件框图：

  • 相关目录结构：

路径职责
components/peripherals/lidar/include/lidar.h对外公开 API 与数据结构定义
components/peripherals/lidar/src/lidar_core.c统一生命周期封装、驱动工厂与公共逻辑
components/peripherals/lidar/src/drivers/drv_uart_ydlidar/YDLIDAR 串口驱动适配
components/peripherals/lidar/src/drivers/drv_uart_rplidar/RPLIDAR 串口驱动适配
components/peripherals/lidar/test/test_lidar_uart.c底层 API 最小化串口测试程序
components/peripherals/lidar/README.md组件独立构建、快速开始与 FAQ
build/README.mdSDK 顶层构建、m / mm / lunch 等命令说明

2. 环境准备​

2.1 前置条件​

  • 确保代码拉取

    SDK 源码获取和基础编译环境配置统一参考 Linksee参考方案。完成 SDK 初始化后，回到本文继续执行

  • 运行环境：

    • 推荐板端环境：k3-com260 配套系统镜像；

  • 依赖与外部资源：

    • 基础依赖：build-essential、cmake、pkg-config、jq；
    • YDLIDAR 与 RPLIDAR 第三方 SDK 会在 CMake 配置阶段自动拉取到 ~/.cache/thirdparty/；首次构建需保证网络可访问。

  • 环境变量与初始化：

    • 在仓库根目录执行：

      cd ~/spacemit_robot
      source build/envsetup.sh

  • 硬件与连接：

    • 雷达可使用 YDLIDAR X3 Pro 或兼容的 RPLIDAR 型号；
    • 将雷达正确接入 USB 转串口或板载串口，并确认系统侧设备节点如 /dev/ttyUSB0 已出现；
    • 保证雷达供电稳定，上电后电机可正常旋转。

  • 工具与权限：

    • 需要具备串口访问权限；若权限不足，可将当前用户加入 dialout 组；
    • 可使用 ls /dev/ttyUSB*、dmesg | tail 辅助确认设备枚举；
    • 若需要安装依赖或调整权限，需具备 sudo 权限。

2.2 构建编译​

  • 本模块编译：

    • 方式一：通过 SDK 顶层构建当前模块

      在仓库根目录执行：

      cd ~/spacemit_robot
      source build/envsetup.sh
      lunch # 选择linksee方案
      cd ~/spacemit_robot/components/peripherals/lidar
      mm

      构建完成后，测试程序会随安装产物进入 output/staging/，可通过环境脚本加入 PATH 后直接运行。

    • 方式二：通过 SDK 顶层全量构建

      source build/envsetup.sh
      lunch # 选择linksee方案
      m

    • 方式三：脱离 SDK 独立构建组件

      cd ~/spacemit_robot/components/peripherals/lidar
      mkdir -p build && cd build
      cmake .. -DLIDAR_ENABLED_DRIVERS="drv_uart_ydlidar;drv_uart_rplidar"
      make -j$(nproc)

      独立构建后可在构建目录下直接运行 test_lidar_uart。

  • 常见差异说明：
    • SDK 顶层构建使用 SROBOTIS_PERIPHERALS_LIDAR_ENABLED_DRIVERS 控制启用驱动；独立构建默认使用 LIDAR_ENABLED_DRIVERS；
    • 切换不同雷达型号时，需同步调整串口设备名、波特率与 MODEL；
    • YDLIDAR 常见示例波特率为 115200，RPLIDAR 在项目配置中常见为 460800，应以实际设备为准。

3. 示例使用​

3.1 【示例一：使用 SDK 产物直接验证 YDLIDAR】​

以下示例雷达型号为 YDLIDAR X3 Pro，设备节点为 /dev/ttyUSB0，波特率为 115200。

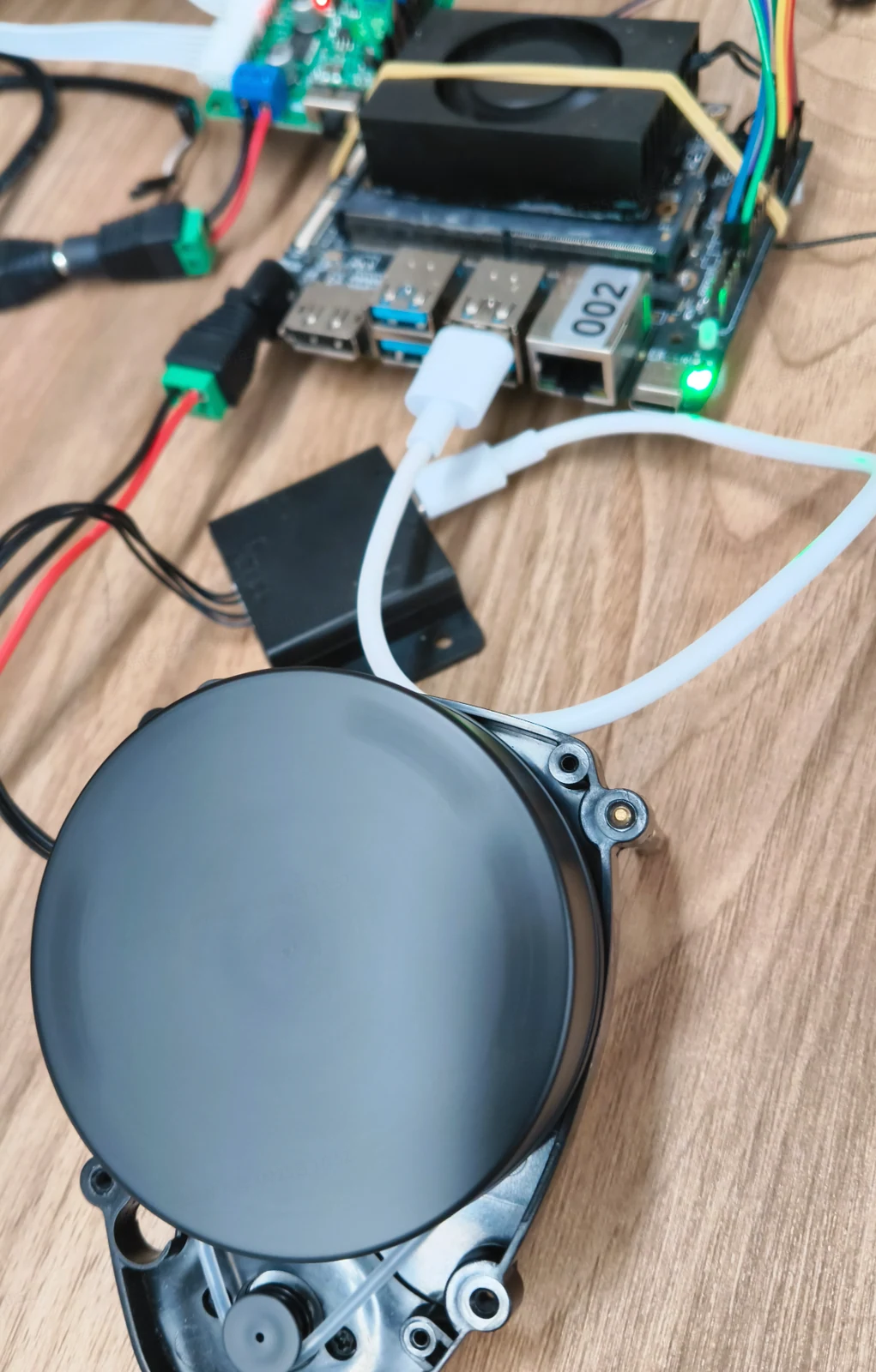

硬件连接：

步骤 1：直接编译组件（执行过则可跳过）

cd ~/spacemit_robot/components/peripherals/lidar
mkdir -p build && cd build
cmake .. -DLIDAR_ENABLED_DRIVERS="drv_uart_ydlidar;drv_uart_rplidar"
make -j$(nproc)

步骤 2：运行底层测试程序。

./test_lidar_uart YDLIDAR /dev/ttyUSB0 115200

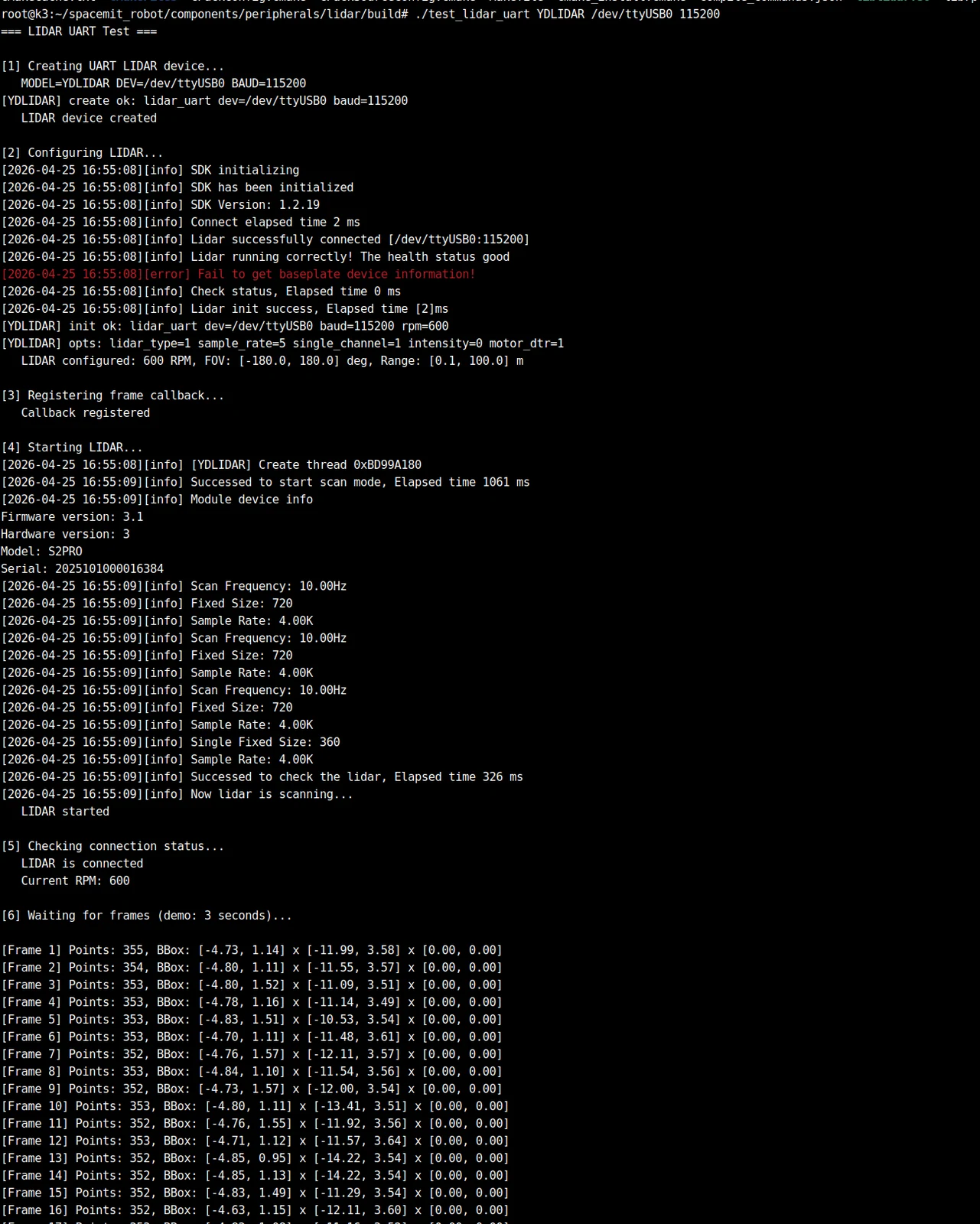

预期现象：终端输出类似以下信息，表示设备创建、初始化、启动成功，并持续收到点云帧：

雷达会加速旋转直达数据采集停止

3.2 【示例二：切换为 RPLIDAR 做最小化验证】​

以下示例雷达型号为 RPLIDAR-C1，设备节点为 /dev/ttyUSB0，波特率为 460800。

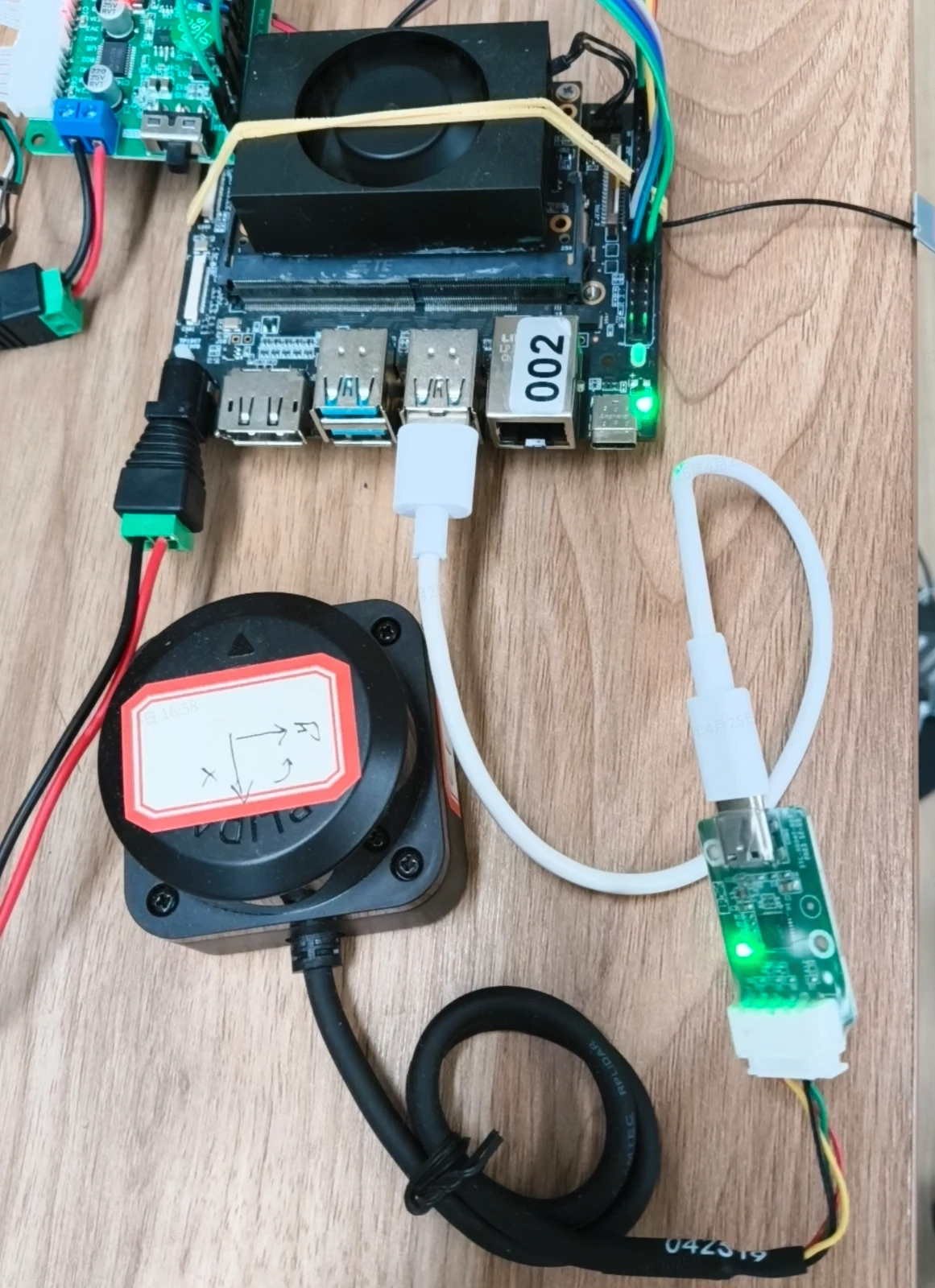

硬件连接

步骤 1：确认设备节点与串口权限。

ls /dev/ttyUSB*

预期现象：看到目标串口节点，例如 /dev/ttyUSB0。若无设备节点，应先检查接线、供电与 USB 枚举。

步骤 2：确保编译已经执行。

cd ~/spacemit_robot/components/peripherals/lidar
mkdir -p build && cd build
cmake .. -DLIDAR_ENABLED_DRIVERS="drv_uart_ydlidar;drv_uart_rplidar"
make -j$(nproc)

步骤 3：直接运行测试程序， 只替换设备类型和波特率。

cd ~/spacemit_robot/components/peripherals/lidar/build
./test_lidar_uart RPLIDAR /dev/ttyUSB0 460800

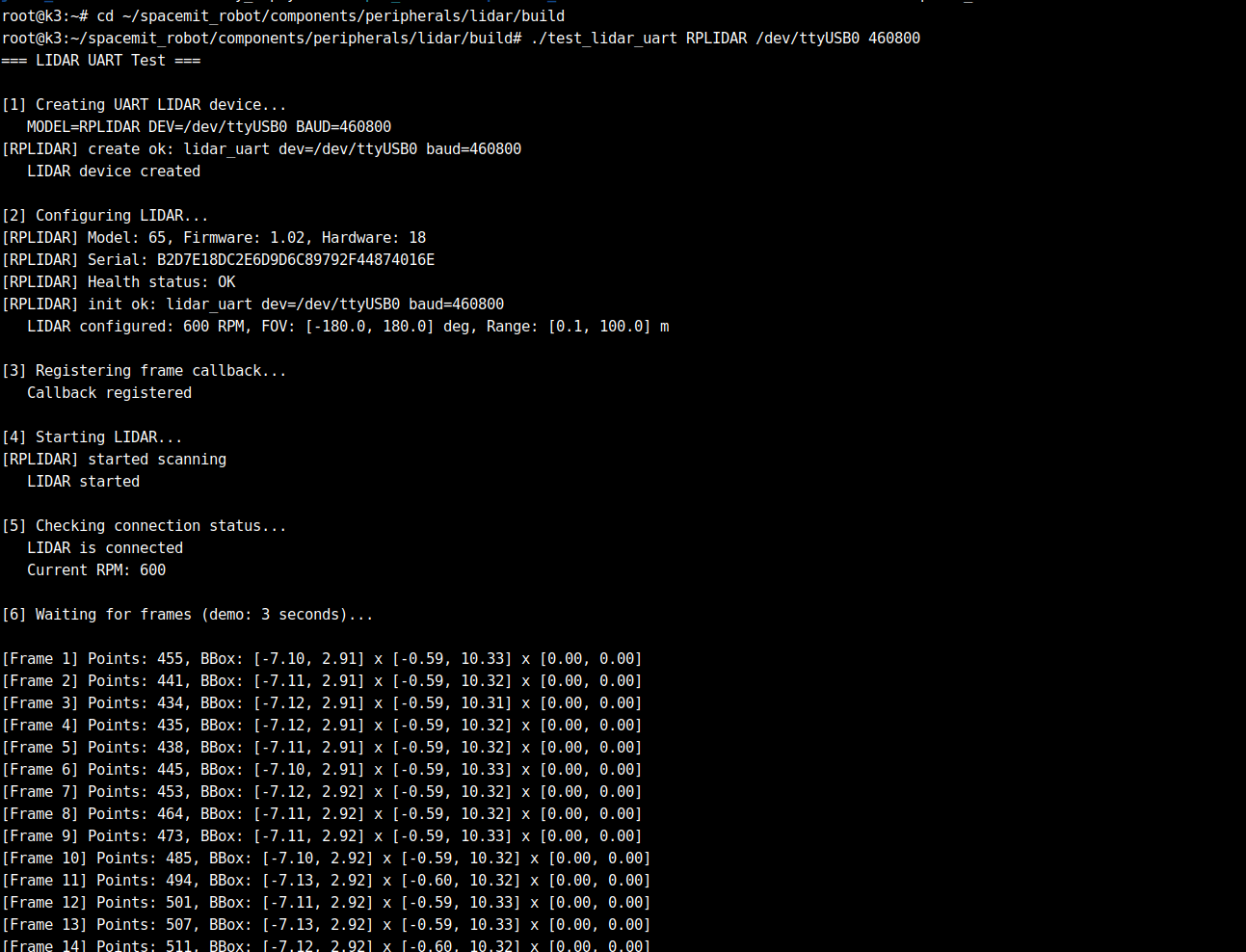

终端预期输出：

4. 应用开发​

  • 对外 API 或接口形态：
    • 头文件：components/peripherals/lidar/include/lidar.h；
    • 工厂接口：lidar_alloc_uart()、lidar_alloc_ethernet()、lidar_alloc_sim()；
    • 生命周期接口：lidar_init()、lidar_start()、lidar_stop()、lidar_free()；
    • 数据回调接口：lidar_set_callback()；
    • 辅助接口：lidar_is_connected()、lidar_get_rpm()。
  • 调用方式与注意点：
    • 典型调用顺序为：alloc -> init -> set_callback -> start -> stop -> free；
    • lidar_init() 需传入完整 struct lidar_config，建议至少明确配置 rpm、角度范围、量程范围；
    • 数据通过回调异步推送，回调内应避免执行耗时阻塞操作，以免影响采集线程；
    • 程序退出前必须调用 lidar_stop() 与 lidar_free() 释放串口、线程和驱动私有资源；
    • 串口设备通常需要 dialout 权限；若设备被其他进程占用，也会导致初始化或启动失败。
  • 参考 demo 或示例路径：
    • components/peripherals/lidar/test/test_lidar_uart.c
    • components/peripherals/lidar/README.md

示例代码骨架如下：

#include "lidar.h"

static void on_frame(struct lidar_dev *dev, const struct lidar_frame *frame, void *ctx) {
		(void)dev;
		(void)ctx;
		printf("points=%u\n", frame->point_count);
}

int main(void) {
		struct lidar_dev *dev = lidar_alloc_uart("my_lidar", "/dev/ttyUSB0", 230400, "YDLIDAR", NULL);
		struct lidar_config cfg = {
				.rpm = 600,
				.angle_min_deg = -180.0f,
				.angle_max_deg = 180.0f,
				.range_min_m = 0.1f,
				.range_max_m = 12.0f,
				.return_mode = 0,
				.enable_transform = false,
		};

		lidar_init(dev, &cfg);
		lidar_set_callback(dev, on_frame, NULL);
		lidar_start(dev);

		sleep(3);

		lidar_stop(dev);
		lidar_free(dev);
		return 0;
}

5. 调试指南​

  • 若程序启动前即失败，先检查设备节点是否存在：ls /dev/ttyUSB*；必要时查看最近枚举日志：dmesg | tail。
  • 若提示串口权限不足，可执行：sudo usermod -aG dialout $USER，重新登录后再试。
  • 若构建阶段提示找不到 ydlidar_sdk / rplidar_sdk，优先检查网络；如怀疑第三方缓存损坏，可清理 ~/.cache/thirdparty/ydlidar 后重新 cmake。
  • 如需定位运行期问题，可对测试程序使用 strace 观察串口打开、读写与线程行为；对崩溃问题可使用 gdb 附加或直接运行。

6. 常见问题​

现象可能原因处理
test_lidar_uart 启动失败，提示无法创建设备或初始化失败串口节点错误、波特率与设备不匹配、设备被占用检查 /dev/ttyUSB* 是否正确，确认型号与波特率是否匹配，关闭其他占用串口的进程后重试
程序提示权限不足当前用户无串口访问权限将用户加入 dialout 组，重新登录后再运行
程序启动成功但长时间收不到帧雷达未正常上电、设备未转动、型号参数不匹配先观察雷达是否旋转，再核对 MODEL、BAUD 与实际型号，必要时更换串口线或供电
独立构建时报找不到第三方 SDK首次拉取第三方依赖失败或本地缓存损坏确认网络可用；删除 ~/.cache/thirdparty/ydlidar 等缓存后重新配置构建
切换到 RPLIDAR 后仍无法通信沿用了 YDLIDAR 的默认参数将命令中的 MODEL 改为 RPLIDAR，并将波特率改为设备实际值，如 460800
