外设与驱动 · gimbal

1. 模块概述

主要功能：gimbal 模块位于 components/control/gimbal，是一个用户态云台控制组件。模块通过统一的 gimbal.h C API 封装不同云台协议，向上层提供模式切换、角度控制、速度控制、变倍控制、状态读取、软限位和稳定状态判断能力。当前实现主要面向 UDP 云台设备，支持 TZ0xxx 系列云台和 Skydroid C12 云台。
规格或特性：对外以 gimbal.h + libgimbal.so 形式提供接口；默认构建会编入 drv_udp_tz0xxx 和 drv_udp_c12 两个驱动，也可以通过 CMake 变量只启用指定驱动；角度和角速度单位均使用度制，pitch 为俯仰、yaw 为偏航、roll 为横滚；业务侧需要周期调用 gimbal_tick() 接收 UDP 反馈并推进速度模式重发逻辑，推荐周期为 20 ms 左右。
当前支持能力：
- 云台控制模式：OFF、ANGLE_ABS、ANGLE_REL、SPEED、FOLLOW、FPV、LOCK、CALIBRATE。
- 角度控制：支持绝对角和相对角两种目标下发。
- 速度控制：支持 yaw/pitch 角速度下发，并按 resend_period_s 周期重发。
- 变倍控制：TZ0xxx 映射为可见光变倍命令；C12 映射为 DZM 数码变焦步进命令。
- 状态读取：通过反馈帧解析当前角度，并根据相邻反馈计算角速度。
- 稳定判断：基于反馈新鲜度、角速度和目标角误差判断云台是否到位。
系统框架：

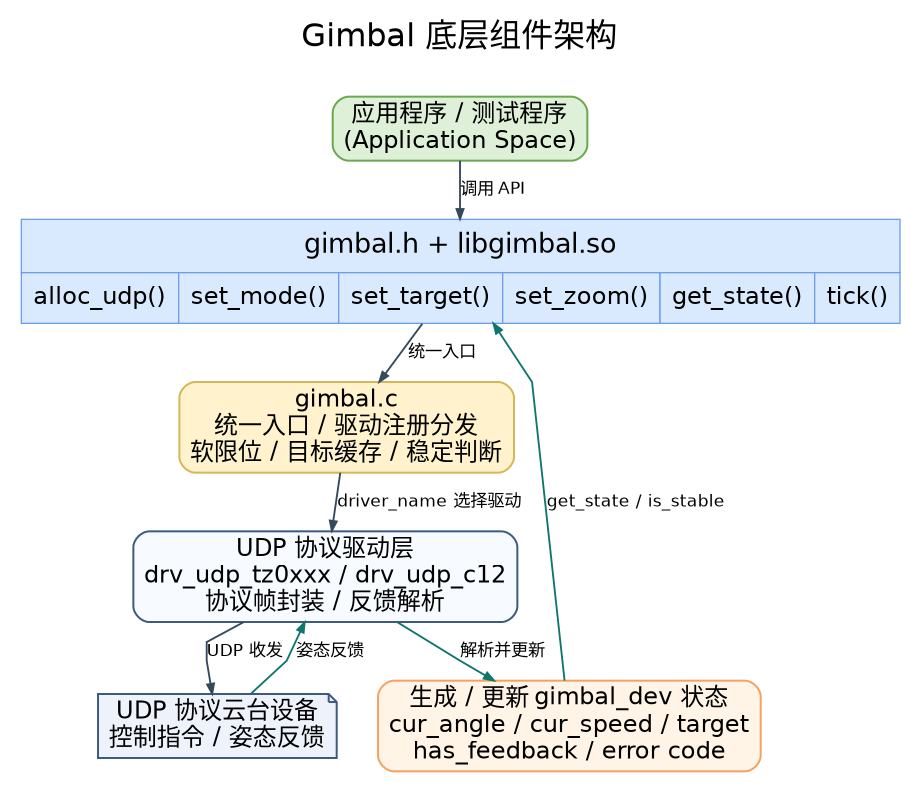

模块流程图

路径	职责
`components/control/gimbal/include/gimbal.h`	对外公开的云台控制 C API、模式枚举、角度结构和错误码
`components/control/gimbal/src/gimbal.c`	云台核心逻辑，包含驱动查找、软限位、目标缓存、状态读取和稳定判断
`components/control/gimbal/src/gimbal_core.h`	私有设备对象、驱动虚表、自动注册宏和内部工具函数
`components/control/gimbal/src/drivers/drv_udp_tz0xxx.c`	TZ0xxx 系列 UDP 云台驱动
`components/control/gimbal/src/drivers/drv_udp_c12.c`	Skydroid C12 TOP UDP 云台驱动
`components/control/gimbal/test/test_gimbal_udp.c`	UDP 云台统一测试程序
`components/control/gimbal/CMakeLists.txt`	模块构建、驱动选择、测试程序和安装规则
`components/control/gimbal/README.md`	组件独立使用说明

2. 环境准备

前置条件

运行环境：推荐板端环境为 k3-com260 配套系统镜像；构建环境需要 gcc、make、cmake，模块以 C99 编译并依赖 pthread 和 libm。
硬件与连接：
- TZ0xxx 云台：示例常用设备地址为 192.168.44.160:4900。
- Skydroid C12 云台：默认设备地址为 192.168.144.108:5000，建议本机也绑定 5000 端口接收反馈。
- 云台需已上电，并通过网线连接到开发板或同一网段交换机。
工具与权限：运行用户需要具备普通 UDP 网络访问权限；排查问题时建议准备 ping、ss、tcpdump、strings 等工具。抓包通常需要 sudo 权限。

构建编译

获取代码：详见 2.3-配置编译章节，使用 repo 工具克隆完整 SDK。

本模块编译：

方式 1：独立编译

cd components/control/gimbal
mkdir -p build
cd build
cmake .. -DBUILD_TESTS=ON
make -j$(nproc)

方式 2：只启用指定驱动

cd components/control/gimbal
mkdir -p build
cd build
cmake .. -DBUILD_TESTS=ON -DSROBOTIS_CONTROL_GIMBAL_ENABLED_DRIVERS="drv_udp_c12"
make -j$(nproc)

如需同时启用两个 UDP 驱动：

cmake .. -DBUILD_TESTS=ON -DSROBOTIS_CONTROL_GIMBAL_ENABLED_DRIVERS="drv_udp_tz0xxx;drv_udp_c12"

方式 3：SDK 集成编译

source build/envsetup.sh
cd components/control/gimbal
mm

产物名称：独立编译时，libgimbal.so 和 test_gimbal_udp 输出至 components/control/gimbal/build/；SDK 集成编译时，安装到 output/staging/lib/libgimbal.so、output/staging/include/gimbal.h 和 output/staging/bin/test_gimbal_udp。
说明：建议在应用中显式传入设备 IP、设备端口和本地绑定端口，不要依赖驱动内部默认值。test_gimbal_udp 已按常见设备地址提供默认参数。

3. 示例使用（从 0 跑通）

本节为读者按步骤复现的主线。运行前请确认云台周围安全，避免大角度运动碰撞机械结构。

3.1 【运行 C12 UDP 云台测试】

前置：C12 云台已上电，目标板或调试主机已接入 192.168.144.0/24 网段。

步骤 1：配置主机网口并确认设备在线。网口名请按实际连接替换。

ifconfig eth0 192.168.144.100 netmask 255.255.255.0 up
route add -net 192.168.144.0 netmask 255.255.255.0 dev eth0
ping -c 3 192.168.144.108

预期现象：ping 能收到响应；若无法连通，请先检查供电、网线、交换机、本机 IP 和云台 IP。

步骤 2：构建底层组件。

cd components/control/gimbal
mkdir -p build
cd build
cmake .. -DBUILD_TESTS=ON
make -j$(nproc)

预期现象：build/ 目录下生成 libgimbal.so 和 test_gimbal_udp。

步骤 3：运行 C12 测试程序。

cd components/control/gimbal/build
./test_gimbal_udp --driver drv_udp_c12 --ip 192.168.144.108 --port 5000 --bind-port 5000

预期现象：

终端打印已注册驱动和 Gimbal UDP Demo 启动信息；
程序依次执行回中、绝对角控制、相对角控制、速度控制、变倍和锁定模式切换；
收到有效反馈后，会周期打印 [RX-STATE] pitch=... yaw=... roll=...；
若一直打印 waiting feedback...，说明暂未收到 0.5 秒内的信息反馈，优先检查本机是否绑定了 5000 端口以及网络是否双向可达。

3.2 【运行 TZ0xxx UDP 云台测试】

前置：TZ0xxx 云台已上电，目标板或调试主机已接入云台所在网段。以下示例按常见地址 192.168.44.160:4900 说明。

步骤 1：配置主机网口并确认设备在线。

ifconfig eth0 192.168.44.100 netmask 255.255.255.0 up
ping -c 3 192.168.44.160

步骤 2：运行 TZ0xxx 测试程序。

cd components/control/gimbal/build
./test_gimbal_udp --driver drv_udp_tz0xxx --ip 192.168.44.160 --port 4900 --bind-port 4900

预期现象：终端打印 [GIMBAL-T-UDP] Initialized driver 'drv_udp_tz0xxx'；程序执行示例动作并输出姿态反馈。若云台动作正常但无反馈，请抓包确认 UDP 4900 端口是否有回包。

3.3 【在自定义程序中调用底层 API】

前置：已完成组件构建，应用可以引用 gimbal.h 并链接 libgimbal.so。

步骤 1：创建 UDP 云台设备。

#include <stdio.h>
#include <unistd.h>

#include "gimbal.h"

int main(void)
{
    gimbal_udp_config_t cfg = {
        .bind_ip = "0.0.0.0",
        .bind_port = 5000,
        .device_ip = "192.168.144.108",
        .device_port = 5000,
        .resend_period_s = 0.02f,
    };

    struct gimbal_dev *dev = gimbal_alloc_udp("drv_udp_c12", &cfg);
    if (!dev) {
        fprintf(stderr, "alloc gimbal failed\n");
        return -1;
    }

步骤 2：设置限位、切换模式并发送目标角。

    gimbal_limits_t limits = {
        .max_angle = {.pitch = 90.0f, .yaw = 90.0f, .roll = 90.0f},
        .min_angle = {.pitch = -90.0f, .yaw = -90.0f, .roll = -90.0f},
        .max_speed = {.pitch = 9.9f, .yaw = 9.9f, .roll = 0.0f},
    };
    (void)gimbal_set_limits(dev, &limits);

    if (gimbal_set_mode(dev, GIMBAL_MODE_LOCK) != GIMBAL_OK ||
        gimbal_set_mode(dev, GIMBAL_MODE_ANGLE_ABS) != GIMBAL_OK) {
        gimbal_free(dev);
        return -1;
    }

    gimbal_euler_t target = {
        .pitch = -10.0f,
        .yaw = 10.0f,
        .roll = 0.0f,
    };

    if (gimbal_set_target(dev, &target) != GIMBAL_OK) {
        gimbal_free(dev);
        return -1;
    }

步骤 3：周期调用 gimbal_tick() 并读取状态。

    for (int i = 0; i < 250; ++i) {
        gimbal_tick(dev, 0.02f);

        gimbal_euler_t angle = {0.0f, 0.0f, 0.0f};
        gimbal_euler_t speed = {0.0f, 0.0f, 0.0f};
        if (gimbal_get_state(dev, &angle, &speed) == GIMBAL_OK) {
            printf("pitch=%.2f yaw=%.2f roll=%.2f stable=%s\n",
                   angle.pitch, angle.yaw, angle.roll,
                   gimbal_is_stable(dev, 1.5f) ? "yes" : "no");
        }

        usleep(20000);
    }

    gimbal_set_zoom(dev, GIMBAL_ZOOM_IN, 0);
    gimbal_tick(dev, 0.02f);

    gimbal_free(dev);
    return 0;
}

步骤 4：编译并运行。假设示例文件名为 demo_gimbal.c：

gcc demo_gimbal.c \
  -Icomponents/control/gimbal/include \
  -Lcomponents/control/gimbal/build \
  -lgimbal -lpthread -lm \
  -Wl,-rpath,components/control/gimbal/build \
  -o demo_gimbal

./demo_gimbal

预期现象：程序创建云台设备后，周期读取姿态反馈，并在退出前释放资源。

4. 应用开发

4.1 主要 API 说明

1. 设备创建与释放

struct gimbal_dev *gimbal_alloc_udp(const char *driver_name, void *args);
void gimbal_free(struct gimbal_dev *dev);

driver_name 当前可选 drv_udp_tz0xxx 或 drv_udp_c12。UDP 驱动的 args 参数为 gimbal_udp_config_t *；传 NULL 时会使用驱动内部默认配置，但实际项目建议显式传入。

2. 控制接口

int gimbal_set_mode(struct gimbal_dev *dev, gimbal_mode_t mode);
int gimbal_set_target(struct gimbal_dev *dev, const gimbal_euler_t *target);
int gimbal_set_limits(struct gimbal_dev *dev, const gimbal_limits_t *limits);
int gimbal_set_zoom(struct gimbal_dev *dev, gimbal_zoom_dir_t dir,
                    uint8_t speed_level);

3. 反馈与周期接口

int gimbal_get_state(struct gimbal_dev *dev, gimbal_euler_t *out_angle,
                     gimbal_euler_t *out_speed);
bool gimbal_is_stable(struct gimbal_dev *dev, float threshold_deg);
void gimbal_tick(struct gimbal_dev *dev, float dt_s);

gimbal_get_state() 只有在最近 0.5 s 内收到有效反馈时返回 GIMBAL_OK，否则返回 GIMBAL_ERR_TIMEOUT。gimbal_is_stable() 要求反馈新鲜、三轴角速度绝对值不超过 1 deg/s，并且当前角度与目标角误差小于 threshold_deg。

4.2 核心数据结构

欧拉角结构体

typedef struct {
    float pitch;
    float yaw;
    float roll;
} gimbal_euler_t;

UDP 配置结构体

typedef struct {
    const char *bind_ip;
    uint16_t bind_port;
    const char *device_ip;
    uint16_t device_port;
    float resend_period_s;
} gimbal_udp_config_t;

软限位结构体

typedef struct {
    gimbal_euler_t max_angle;
    gimbal_euler_t min_angle;
    gimbal_euler_t max_speed;
} gimbal_limits_t;

常用错误码

错误码	含义
`GIMBAL_OK`	成功
`GIMBAL_ERR_ALLOC`	内存分配失败
`GIMBAL_ERR_CONNECT`	socket、bind、sendto 等网络操作失败
`GIMBAL_ERR_TIMEOUT`	状态反馈超时
`GIMBAL_ERR_CONFIG`	配置错误
`GIMBAL_ERR_PARAM`	参数错误
`GIMBAL_ERR_NOSYS`	当前驱动未实现该能力

4.3 调用注意点

推荐调用顺序：gimbal_alloc_udp() -> gimbal_set_limits() -> gimbal_set_mode() -> gimbal_set_target() / gimbal_set_zoom() -> 周期 gimbal_tick() 和 gimbal_get_state() -> gimbal_free()。
GIMBAL_MODE_ANGLE_REL 会基于当前缓存角度计算绝对目标，因此发送相对角命令前应先确认已经收到有效反馈。
GIMBAL_MODE_SPEED 下目标值表示角速度，云台不会因为达到某个角度自动停止；需要显式发送零速目标或切换到其他模式。
软限位由 gimbal.c 在统一层执行。角度模式下按 min_angle / max_angle 截断，速度模式下按 max_speed 截断。
gimbal_tick() 负责读取 UDP 反馈并在速度模式下周期重发命令，业务循环不能省略。
C12 驱动创建时会发送 GAA 命令使能姿态反馈，释放时会尝试关闭反馈；如果程序异常退出，设备侧反馈状态可能需要重新启动程序或重新配置。
C12 当前 yaw/pitch 控制下发较完整，roll 轴主要用于反馈解析；C12 speed_level 对数码变焦暂不生效。

参考 demo 或示例路径

components/control/gimbal/test/test_gimbal_udp.c
components/control/gimbal/include/gimbal.h
components/control/gimbal/src/drivers/drv_udp_tz0xxx.c
components/control/gimbal/src/drivers/drv_udp_c12.c

5. 调试指南

优先使用 test_gimbal_udp 验证底层链路，确认网络、端口、驱动名和云台协议正确后，再集成到上层应用或 ROS 2 节点。
查看测试程序参数：

cd components/control/gimbal/build
./test_gimbal_udp --help

确认网络与端口：

ping -c 3 192.168.44.160
ss -anu | grep 4900
sudo tcpdump -ni any udp port 4900

C12 请改用：

ping -c 3 192.168.144.108
ss -anu | grep 5000
sudo tcpdump -ni any udp port 5000

确认当前 libgimbal.so 是否包含目标驱动：

strings components/control/gimbal/build/libgimbal.so | grep drv_udp

预期可看到 drv_udp_tz0xxx、drv_udp_c12 中已编入的驱动名。

如果应用运行时报找不到 libgimbal.so，可临时设置：

export LD_LIBRARY_PATH=$PWD/components/control/gimbal/build:$LD_LIBRARY_PATH

与硬件或驱动同事联调时，建议提供：云台型号、固件版本、设备 IP 和端口、本机 IP 和绑定端口、完整启动命令、test_gimbal_udp 输出、ping/ss/tcpdump 结果以及是否能看到姿态反馈。

6. 常见问题

暂无
